一、概述:
本系統為能耗系統。系統實時采集電表的電流，功率，尖、峰、平、谷、總量電度等參數，采集流量計的瞬時流量、累計流量等參數。并可以查詢電流過高、電流過低、瞬時流量過高、瞬時流量過低等報警記錄。系統以動態圖示顯示現場數據，同時提供了報表、曲線等方式查詢分析歷史記錄.
紫金橋軟件以其開放的系統架構、高效的數據處理、靈活的界面設計和高度的可靠性，在工廠電力監控系統中得到廣泛的應用。紫金橋軟件公司先后國內多家企業單位和科研院所建立了深入合作關系，軟件產品應用在各種類型工廠，贏得了用戶的好評.
二、功能描述
1 實時顯示電表的電流，功率，尖、峰、平、谷、總量電度等，流量計的瞬時流量、累計流量等.
2 系統可以存儲電表的電流，功率，尖、峰、平、谷、總量電度等，流量計的瞬時流量、累計流量等數據.
3 系統可以查詢電表的尖、峰、平、谷、總量電度，流量計的累計流量等的歷史報表。并且可以打印導出等操作.
4 系統可以查詢電流、流量等的歷史曲線.
5 系統可以統計每天的用電量、累計流量.
6 系統可以查詢某天或者某幾天的用電量，并可以打印導出.
7 系統可以分多個用戶，分別查看自己的電表以及流量計實時數據、歷史數據、報警信息等.
8 系統可以報警記錄查詢和事件記錄.
9 系統web發布出來，局域網內可以通過IE瀏覽器訪問.
10用戶管理，管理員可以添加刪除修改用戶.
三、實現情況及界面截圖

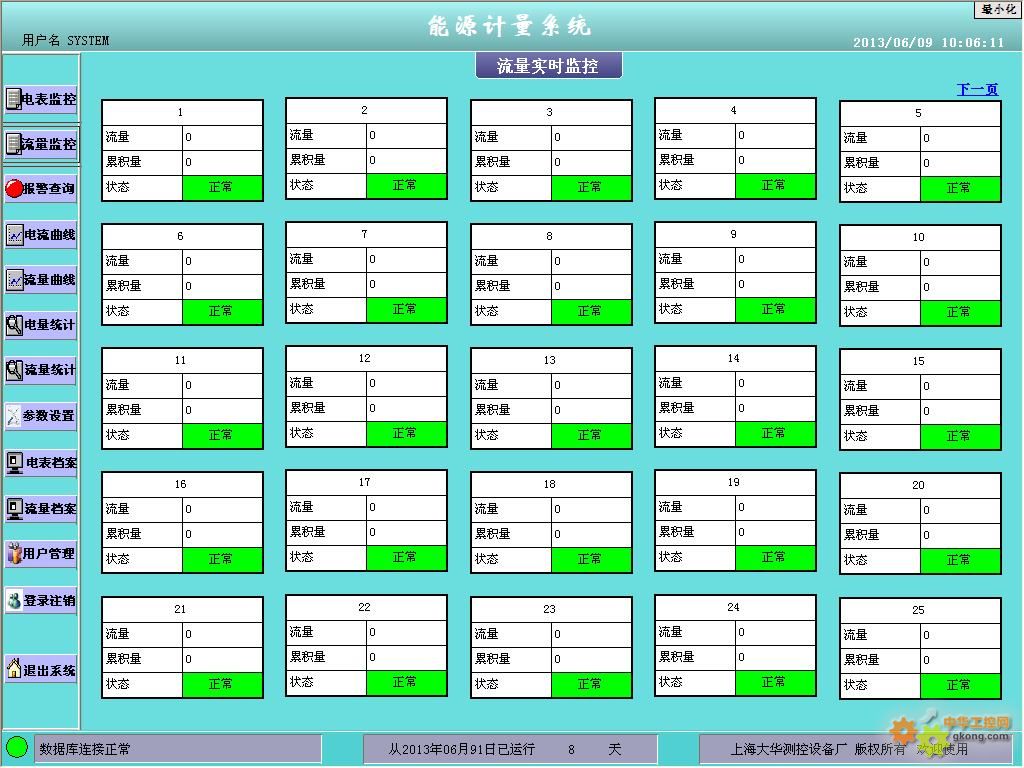

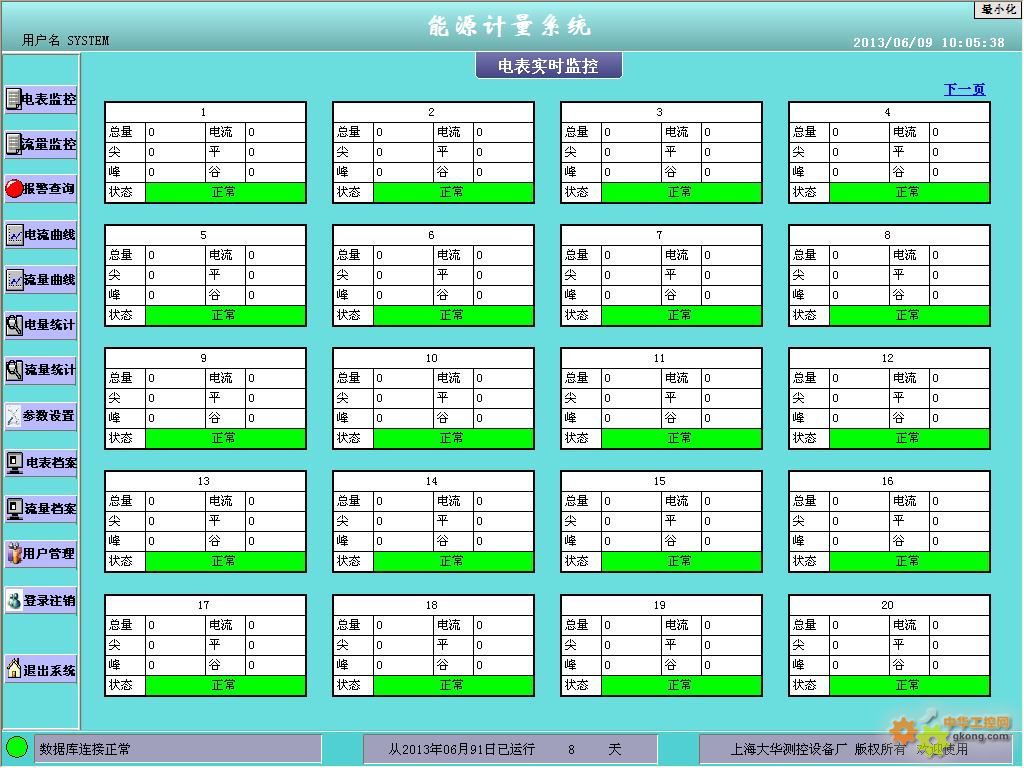

1、主監控界面如下所示:
以報表的形式當主界面，簡單清楚的可以看到每個電表或者流量計的信息。如果想更詳細的看報表內部，可以點擊該報表不同的用戶登錄，會顯示不同電表或者流量計信息.

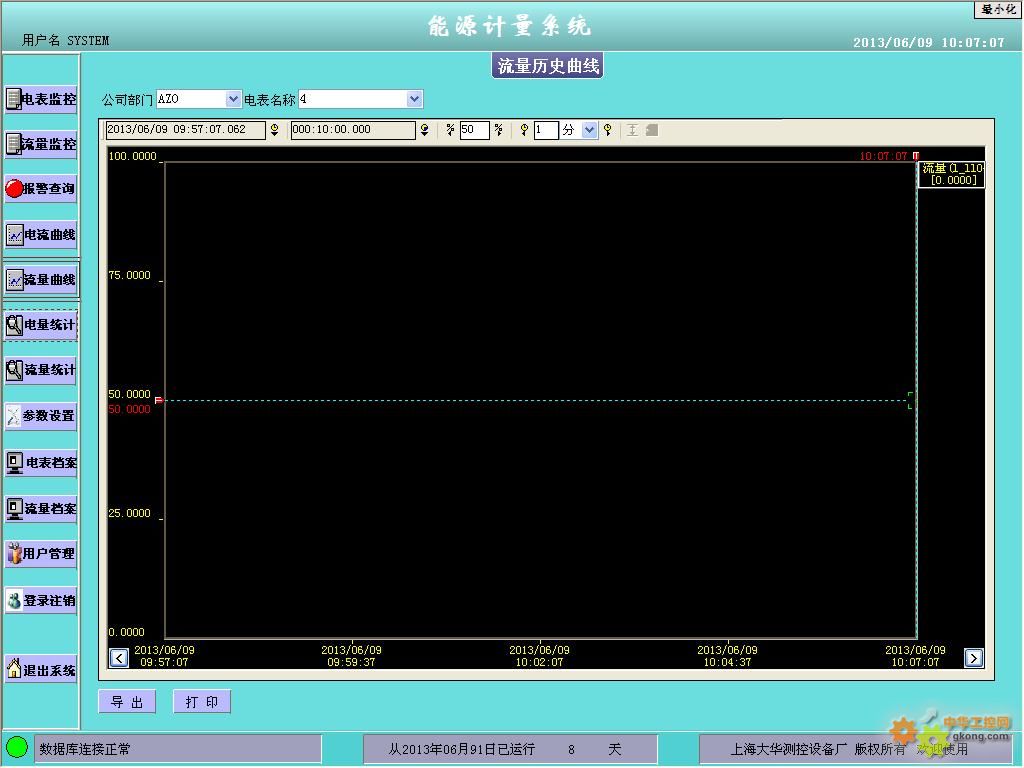

2、歷史曲線界面如下:
按照時間段和時間間隔，進行查詢。查詢結果可以進行打印、導出等操作,不同的用戶登錄只能查詢自己的電表或者流量計曲線信息.
3、統計報表界面如下:

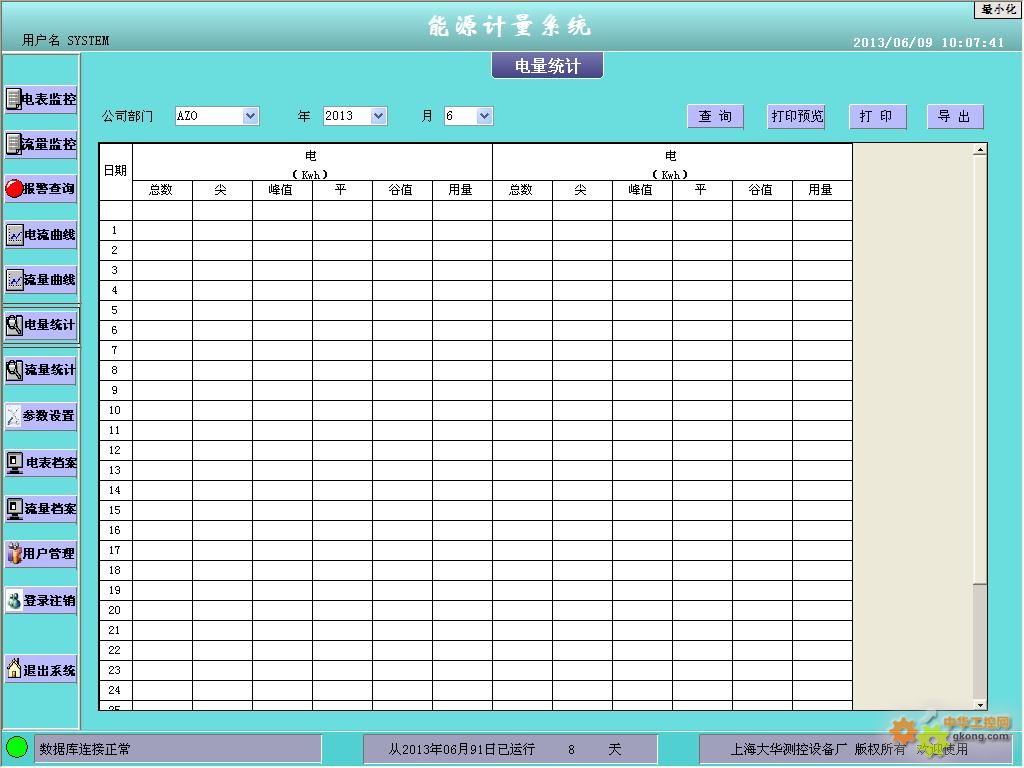

電量統計，可以按部門查詢電表的尖峰平谷總量的電度和每天的用電量。報表支持打印預覽、打印、導出等.

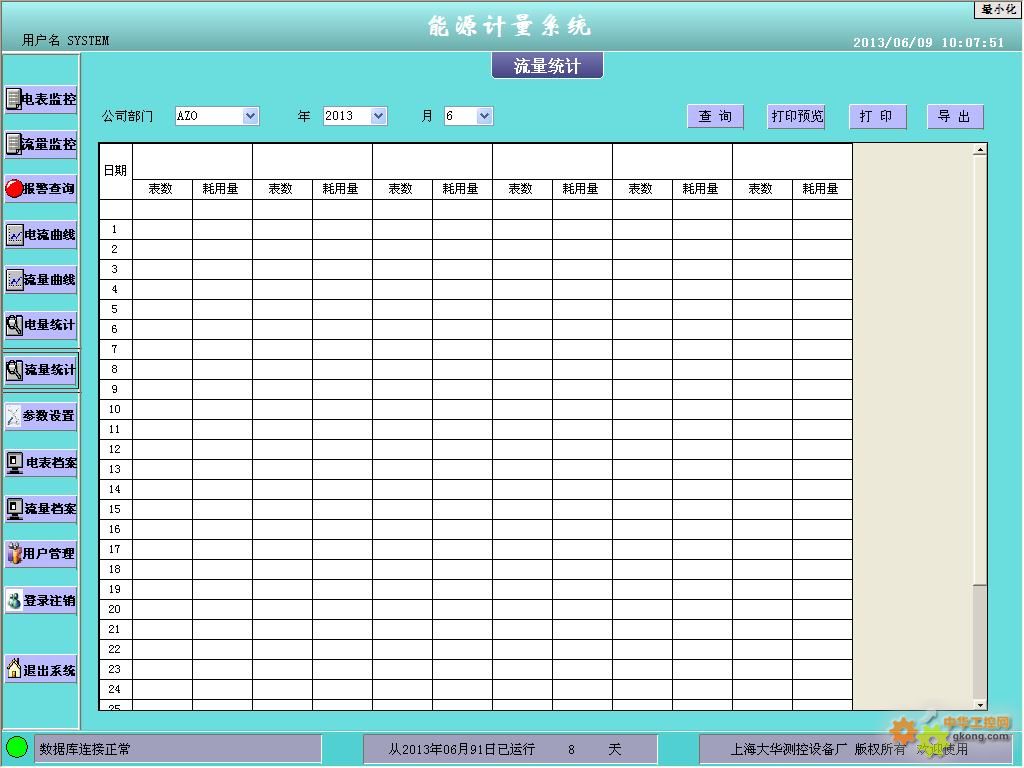

流量統計，可以按部門查詢流量計的累計流量和每天的用消耗量。報表支持打印預覽、打印、導出等.
不同的用戶只能查看自己部門的電表或者流量計的統計信息.

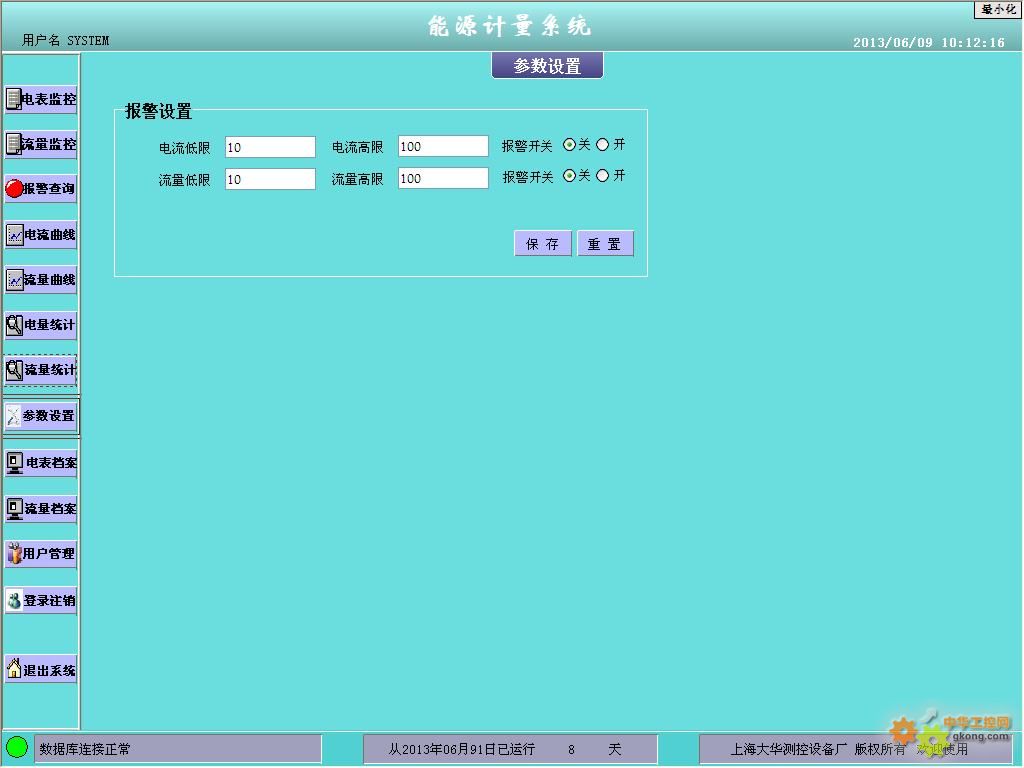

4、參數設置界面如下:
可以修改電流、瞬時流量的高低限報警參數。管理員權限才可以進入.

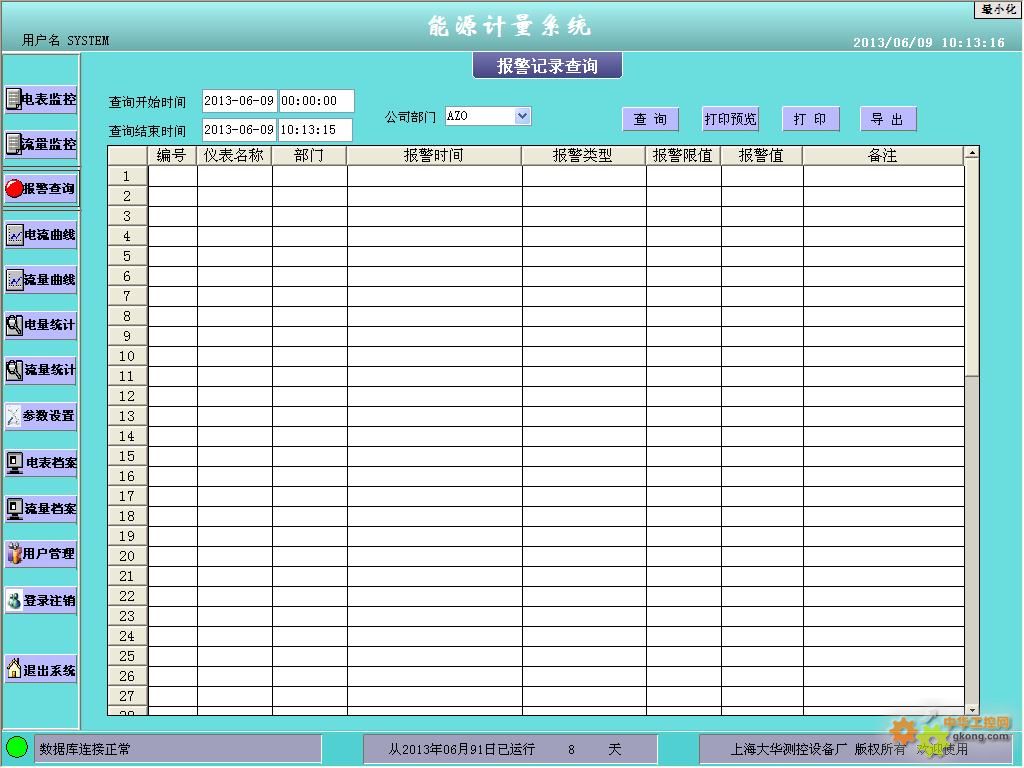

5 報警查詢:
四、總結
通過本系統，不僅可以進行遠程了解各個電表和流量計的實時狀態，可以查詢歷史數據，而且可以查詢用每日的用電量、流量消耗量。通過對比，可以知道哪些部門能源消耗量大，讓其以后最大限度的減少能源消耗.
|
