CR-603系列鍋爐汽包液位計
使用說明書
1、 簡介
1.1 CR-6031/2智能鍋爐液位計
CR-6031/2系列智能鍋爐汽包液位計，是基于電容測量原理的液位計。它采用斷層掃描技術，通過測量分析測量筒內的液態、氣態介質的介電常數、補償溫度、壓力等變化帶來的影響。經過微處理器運算處理后輸出符合工業標準的4-20mA電流信號，也可輸出RS485數字信號供給使用。
液位計具有全工況條件（ 鍋爐啟、停、排污、工況等）下液位準確連續測控
功能，長期穩定性好，并且經C E 認證有良好的電磁兼容特性。在運行過程中實時動態補償，將溫度、壓力變化等因素減少到最小，長期穩定性好，是一款全工況，高性價比的汽包液位計。
CR-6031主要應用于火力發電站、煉鋼廠鋼廠等亞臨界壓力鍋爐汽包上。
CR-6032主要用于余熱發電等高溫、中壓鍋爐汽包上。
技術指標：
●工作電壓：最大：28V 最�。�20V
●電 流 環：兩線制4.00mA ～ 20.00mA（±2.5%）
●防爆等級：ExiaIICT6
●防爆參數：Ui=30V,Ii=100mA,Pi=0.75W,Ci=100pF,Li=10uH
●工作壓力：CR-6031 CR-6032 6.5MPa max
●測量范圍：1500mm
●測量周期：0.1秒
●環境溫度：-40℃～65℃
●介質溫度：CR-6031 600℃ max CR-6032 450℃ max
●防護等級: IP65
1.2 CR-6033智能鍋爐液位計
CR-6033智能鍋爐液位計，是一款針對中小型鍋爐設計的經濟型鍋爐液位計。產品基于射頻電容測量技術，輸出4-20mA連續的標準信號，用于小型鍋爐汽包液位的精確測量和控制。
該液位計將抗高溫、耐高壓、抗腐蝕、抗波動性能集于一身，變送部分利用軍工器件，使信號輸出更加穩定、可靠。該液位計安裝簡單，維護量小，測控精確，性價比高，具有緩沖結構，能有效防止鍋爐水翻騰。是傳統的電極式、磁翻板式液位計理想的換代產品。
技術性能：
●工作電壓：最大：28V 最�。�20V
●電 流 環：兩線制4.00mA ～ 20.00mA（±2.5%）
●防爆等級：ExiaIICT6
●防爆參數：Ui=28VDC,Ii=93mA,Pi=0.65W,Ci=0.042uf,Li=0mH
●工作壓力：≤1.2MPa
●測量范圍：1500mm
●測量周期：0.1秒
●環境溫度：-40℃～65℃
●介質溫度：≤ 200℃
●防護等級: IP65
1、 安裝、使用及注意事項
用戶在安裝及使用本產品前，應仔細閱讀使用說明書，并嚴格遵循其技術要求及注意事項，否則可能導致設備的損壞或事故的發生。

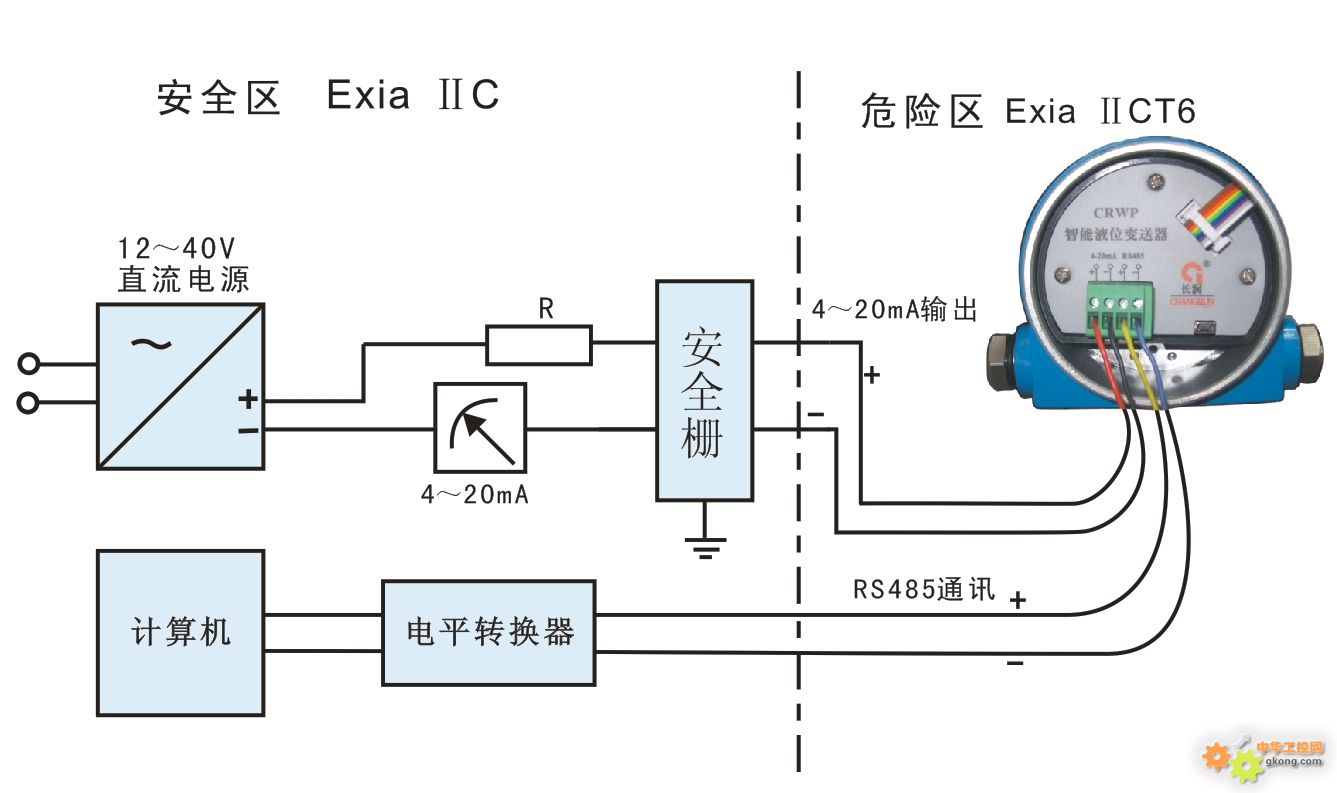

供電及接線方式

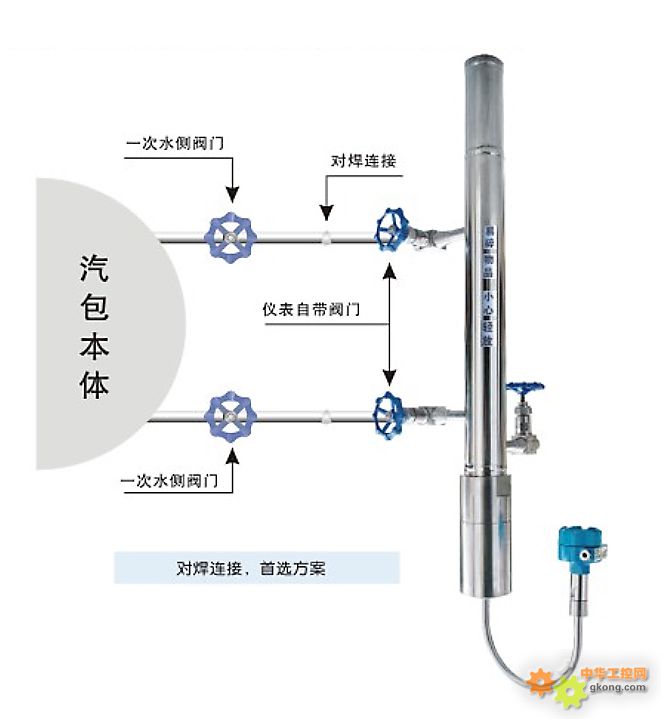

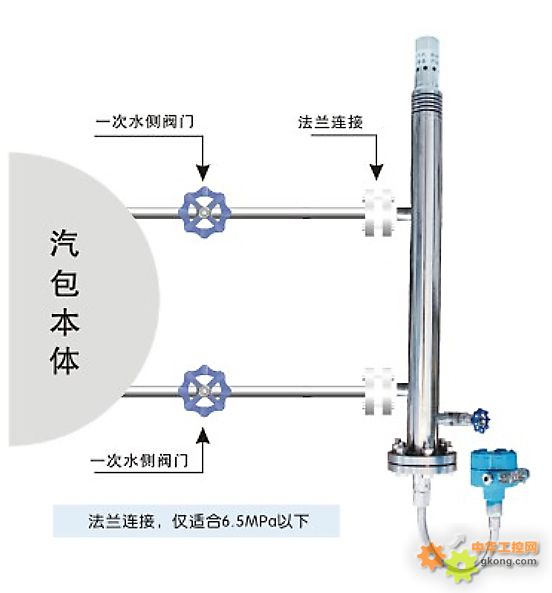

安裝示意圖
2.1 安裝及注意事項
2.1.1每個鍋爐汽包液位計都應具有獨立的取樣孔。不得在同一取樣孔上并聯多個水位測量裝置，以避免相互影響，降低水位測量的可靠性。
2.1.2 鍋爐汽包液位計安裝時，均應以汽包同一端的幾何中心線為基準線，采用水準儀精確確定各水位測量裝置的安裝位置，不應以鍋爐平臺等物作為參比標準。
2.1.3 安裝鍋爐汽包液位計取樣閥門時，應使閥門閥桿處于水平位置，水位測量裝置汽側取樣管與水側取樣管間可加裝連通管。
2.1.4 鍋爐汽包液位計的開孔位置、取樣管的管徑應根據鍋爐汽包內部部件的結構，布置和鍋爐的運行方式，由鍋爐制造廠負責確定和提供。

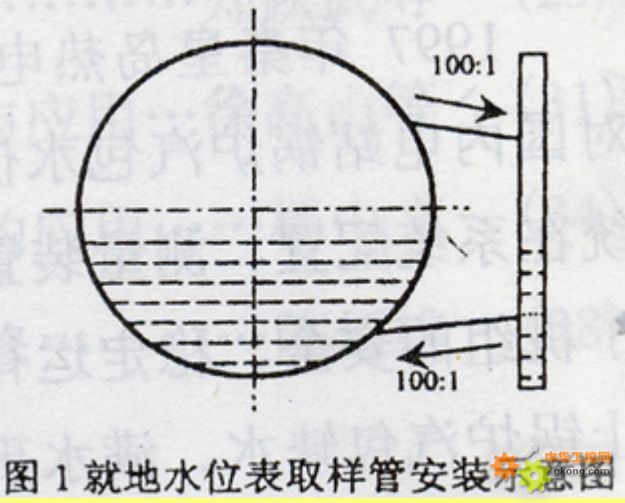

2.1.5 安裝汽水側取樣管時,應保證管道的傾斜度不小于100：1，對于汽側取樣管應使取樣孔側高，對于水側取樣管應使取樣孔側低(見圖1)。
2.1.6 汽水側取樣管、取樣閥門和連通管均應良好保溫。
2.1.7 鍋爐汽包液位計內部結構有易碎部件，嚴禁敲擊。
2.1.8 鍋爐汽包液位計應該使用一獨立的隔離電源供電，如果不具備條件應加裝隔離配電器供電。且給液位計供電的電源線必須采用屏蔽線，屏蔽層一端接到液位計的外殼上（接地），另一端懸空，屏蔽層不應有斷路。
2.2 使用及注意事項
汽包水位也并不是一個平靜的水平面，而是激烈波動的；而且更值得關注的是，汽包水位沿其長度方向常常是不一致的，甚至?xí)泻艽笃�，其原因是�?/SPAN>
2.2.1 汽包安裝條件的影響
按照鍋爐制造廠的要求，亞臨界鍋爐汽包安裝時的水平度應≤5mm，也就是說汽包兩側中心線的高度差應≤5mm。鍋爐投入運行后，隨著時間的推移，會受到各種因素的影響，如鍋爐支架的不平衡下沉等，使得汽包的水平度變差，也就是汽包兩側中心線的高度差變大，有的鍋爐運行二、三年后，水平度已達到 15～20mm，如果以汽包中心線的位置來看，汽包內的水面是個斜面。
2.2.2 下降管的影響
鍋爐正常運行過程中，汽包內的水是以很高的速度連續不斷地進入下降管的，對于亞臨界鍋爐而言，下降管內的水流速度可以達到 3m/s 以上。這就使得汽包內的水面會隨下降管的布置位置出現高低不一的差別，即位于下降管正上方的水面必然會較低，而其它部分則會較高，這種差別將隨著鍋爐負荷變化、下降管流速變化而變化。
2.2.3 燃燒偏差的影響
當鍋爐燃燒出現偏差時，由于爐膛兩側水冷壁熱強度不同，爐水循環倍率差別也較大，同樣也會造成兩側水位偏差。
2.3 維護及注意事項
2.3.1 鍋爐汽包液位計應該每班檢查，定期進行排污沖洗。排污沖洗按照如下步驟進行：
第一步關閉水閥，打開排污閥；
第二步關閉汽閥；
第三步關閉排污閥；
第四步打開水閥；
第五步恢復正常狀態，即汽閥、水閥和排污閥分別處于開啟、開啟和關閉狀態。
2.3.2 鍋爐汽包液位計如果發生：跑、冒、滴、漏現象時應立即查明原因，若原因不明的，應停止使用。
2.3.3 冬季（環境溫度低于5℃）停爐后應有防凍保護，將鍋爐汽包液位計內的存水徹底放盡。
常見故障及排除方法
|
故障現象 |
原因分析 |
排除及解決方法 |
備注 |
|
無輸出或輸出異常 |
■ 電源開路或電壓過低；
■ 液位計故障； |
檢測接線是否正確→檢測負載時供電電壓是否大于20V→檢測供電電流是否有4~20mA→以上檢查均正常，液位計則無故障 |
若電流很小或很大，則液位計可能出現故障。若無電流，則應檢測供電部分。 |
|
輸出值不變 |
■ 供電電壓異常；
■ 外部干擾；
■ 液位計堵塞；
■ 液位計故障； |
檢測負載時供電電壓是否正常（如電壓不穩）→周圍是否有嚴重干擾，屏蔽線是否按照本書2.1.8中要求進行接線→檢查液位計閥門是否堵塞→執行2.3.1中操作→若還不行，則為液位計故障 |
多次執行2.3.1中操作→若還不行，則為液位計故障。 |
|
輸出值誤差較大 |
■ 供電電壓異常；
■ 外部干擾；
■ 液位計堵塞；
■ 自動適應未完成；
■ 液位計故障； |
檢測負載時供電電壓是否正常（如電壓不穩）→周圍是否有嚴重干擾，屏蔽線是否按照本書2.1.8中要求進行接線→檢查液位計閥門是否堵塞→執行2.3.1中操作→若還不行，則為液位計故障 |
該故障多為自動適應未完成，執行2.3.1中操作即可。 |
|
輸出值上下跳動 |
■ 液位浮動；
■ 供電電壓不穩；
■ 外部干擾；
■ 液位計故障； |
檢查液位面是否在跳動→檢測供電電壓是否正�！車欠裼懈蓴_存在→若還不行，則為液位計故障 |
此故障多為屏蔽線沒接好。 |
|
操作之前應先對鍋爐運行情況及曲線進行分析 |
|
