作者：李松林 李福平 （北京中科泛華測控技術有限公司 北京 100083）
摘要：本文介紹了一種基于虛擬儀器技術的四路圖像發生器的設計與實現過程，體現了虛擬儀器技術在硬件在環仿真方面的應用。本系統已經投入使用，并取得令人滿意的效果。
關鍵詞：圖像信號輸出 虛擬儀器 硬件在環仿真
Design and Implementation of Image Signal Generator Based on Virtual Instruments
Li Songlin Li Fuping
（Beijing Zhong Ke Fan Hua Measurement & Control Technology Co., Ltd Beijing 100083）
Abstract: The Design and implementation of an image signal Generator base on virtual instrument is introduced in this paper, which represents the application of hardware in loop simulation with virtual instruments. The image generator has been put into use, and the satisfied results have been achieved.
Keywords: Image Signal Output, Virtual Instrument, Hardware in Loop Simulation
硬件在環仿真作為設計流程中重要組成部分，是對運行環境中的某些設備進行逼真的實際I/O信號的模擬。通過這種方式，不僅可以降低實際系統運行的風險，模擬現實世界中不易實現的極端實驗環境，還可以在設計階段對系統設計方案進行驗證。模塊化硬件結合高效靈活的軟件為我們搭建了一個可以進行硬件在環仿真的平臺，這也正是虛擬儀器技術的體現。
圖1實線部分為圖像采集與處理系統的基本組
圖1 系統結構圖
成。主要包括：時鐘源、圖像采集器和圖像接收器。時鐘源主要為圖像采集器和圖像接收器提供采樣時鐘和同步時鐘；圖像采集器由CCD攝像頭和相應的轉換電路組成，用于實時采集周圍的圖像信息，圖像接收器用于接收來自圖像采集器的信號并進行實時顯示。
目前，圖像接收器已完成初步設計，為降低系統設計的風險和成本，采用硬件在環仿真技術對圖像接收器進行測試，并在測試成功后繼續仿真圖像采集器的輸出數據，以模擬產生某些實驗條件。其原理如圖1虛線部分所示。模塊化硬件結合測試仿真軟件組成圖像發生器，用于仿真時鐘源和圖像采集器的實際功能，產生各種時鐘和圖像信號。
圖像發生器要實現的功能主要包括：
1）產生可配置的采樣時鐘和同步時鐘。采樣時鐘提供了圖像發生器和圖像接收器進行圖像輸出和圖像接收的時鐘信號；同步時鐘提供了圖像發生器和圖像接收器的幀同步信號。
2）分析計算機中的圖片文件，提取其中各個像素點的灰度值并按照一定的規律轉換為所需的輸出電壓的幅值。圖片文件的格式可以為位圖文件（.bmp）或者標簽圖像文件（.tif），大小為320*256像素。每個像素的灰度值在0-255之間，將這個值線形轉換成1.6-4.4V之間的電壓值。
3）輸出連續圖像信號，時間至少為1分鐘；同時，還要為圖像接收器提供圖像有效信號以確保其正確接收圖像。
圖像發生器采用PXI平臺，主要由PXI機箱、控制器、外設模塊、顯示器和電源等組成。其中機箱選用的NI公司的PXI-1042，控制器是PXI-8196，外設模塊包括四塊PXI-5421和一塊PXI-6608。

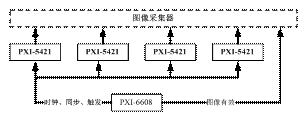

硬件信號連接如圖2所示。PXI-6608是一款8通道的計數器/定時器模塊，其內部時鐘精度可達75ppb，在本系統中主要用于產生時鐘信號、圖像有效信號及系統內部用于同步和觸發的輔助信號。
PXI-5421是一款具有100M刷新速度、16位分辨率的任意波形發生器，在本系統中主要用于輸出圖像信號。 其輸出的波形數據產生于計算機內部，通過軟件編程將數據下載到內部的RAM中，最后根據軟件配置的時鐘、觸發和輸出方式等內容進行波形輸出。
圖2 硬件信號連接
所有外設模塊最終實現的功能都必須在軟件中進行配置。
PXI-5421輸出方式采用Waveform Sequence，觸發方式采用Stepped Trigger。每幅圖片信息作為一個Waveform，不同圖片信息形成不同的Waveform，所有Waveform連接起來就是Waveform Sequence； PXI-5421的Stepped Trigger觸發方式類似于重觸發，即每接收到一個Stepped Trigger信號將觸發5421輸出一段Waveform即一幅圖片信息。
PXI-6608輸出四路信號，分別是采樣時鐘、同步時鐘，圖像有效信號和用于觸發PXI-5421產生輸出的信號（Stepped Trigger信號）。其中采樣時鐘和同步時鐘采用連續脈沖輸出方式，圖像有效信號和Stepped Trigger信號采用重觸發的脈沖輸出方式，這種輸出方式可以與給定的觸發信號進行精確的同步。
圖像發生器的仿真軟件基于圖形化編程平臺LabVIEW，本著模塊化設計的思想進行開發。根據圖像發生器要實現的功能，我們將軟件分為系統自檢與初始化、圖片信息分析、數據下載、信號輸出等功能模塊。

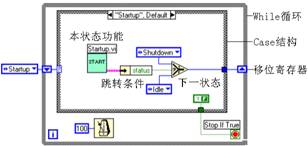

- 狀態遷移圖是一種特殊類型的程序流程圖，在使用LabVIEW編程時，它是設計狀態機（State Machine）結構的有效工具。在實現一個比較復雜的任務時，如果可以將該任務劃分為幾個簡單的任務，并且這些任務之間可以根據一定的條件相互跳轉，在LabVIEW中我們通常會使用狀態機結構。在LabVIEW中，一個基本的狀態機結構包括了While循環，Case結構和移位寄存器，如圖3所示。
-
-
-
圖3 狀態機示例
- 狀態是程序中要實
- 現的子功能，在狀態遷移圖中用帶有文字描述的圓圈表示，在LabVIEW程序中對應的是Case結構的一個分支；遷移是狀態之間發生跳轉的條件或動作，在狀態遷移圖中用帶有方向箭頭以及表示條件或動作的文字表示，在LabVIEW 程序中需要在Case結構的每個分支中對條件或動作進行一次判斷，從而得出下一個狀態是什么。
系統軟件狀態遷移圖如圖4所示，它描述了軟件在啟動后的工作流程：若系統沒有通過自檢則直接退出，否則進入用戶操作狀態中，等待用戶命令。用戶命令可以是下載數據、輸出數據和退出系統。在用戶命令為下載數據時，首先對圖片信息進行分析，然后將數據下載到相應PXI-5421的RAM中，之后判斷是否所有圖片數據都下載完畢。若沒有完成，則繼續分析圖片、下載，否則回到用戶操作界面這個狀態，等待用戶命令。
圖4 系統軟件狀態遷移圖
程序啟動后，首先對使用的硬件模塊進行檢測，以確保各硬件模塊均為指定模塊并且可以正常工作，并且對硬件模塊進行初始化配置，如時鐘、觸發、工作方式等。
首先對圖片文件名稱進行解析，根據圖片的名稱和類型，將像元的灰度信息轉換為電壓信息，并按照四路輸出的時序要求將圖片信息分組，每一組表示的是一路圖像輸出。
- 將分組的圖像數據分別下載到相應PXI-5421的RAM中。從圖4可以看出，我們采用了分組分析和下載的方式，這樣可以避免過多占用計算機內存資源，從而改善程序性能。
- 按照設計要求輸出圖像采樣時鐘信號、同步時鐘、四路圖像信號和一路圖像有效信號。因為圖片分析和數據下載過程的時間比較長，而且可能存在下載一組數據后需要反復輸出信號，所以將信號輸出和數據下載分為兩個過程進行。
如圖5所示，按照圖像采集器的測試要求設計時序圖。CLK為4MHz采樣時鐘信號，INT為50Hz的同步時鐘信號，要求INT的下降沿對應CLK的上升沿。每接收到一個INT的下降沿，在延遲18.5個CLK周期后，在每個CLK的下降沿到來時，PXI-5421將輸出一個像元信號，直到代表一幅圖片的像元都輸出完畢。圖像的分割規律如下：第一路圖像發生器輸出每幅圖片每行的第1，5，9，13……，317個像元，第二路圖像發生器輸出每行的第2，6，10，14……，318個像元，第三路圖像發生器輸出每行的第3，7，11，15……，319個像元，第四路圖像發生器輸出每行的第4，8，12，16……，320個像元；同時在有圖像信號輸出時，DATAVALID信號保持高電平，其余時間保持低電平。
圖5 像接收器設計時序圖
按照以上設計思路采用圖像發生器產生仿真信號并連接到圖像接收器。我們從計算機中總共讀取了3000幅圖片，每次讀取200幅分15次進行分析和下載。3000幅圖片分析和下載的過程持續時間為20秒左右，連續圖像輸出的時間為1分鐘。最終，在圖像接收器上看到了由3000幅圖片組成的視頻。
運用虛擬儀器技術進行硬件在環仿真，提供了更為靈活和方便的方案設計和驗證方法。本系統不僅滿足了用戶的當前要求，而且有著很強的擴展空間。模塊化的硬件配以高效靈活的軟件，擺脫了傳統電路設計的束縛，可以在不增加硬件投資的前提下重復搭建出很多類似的硬件信號仿真系統，以滿足不同場合下對信號的要求。另外，本系統軟件的模塊化設計使得應用擴展變得更為方便。
參考文獻
[1] National Instruments, NI Signal Generators Help [Z]. March 2006, 370524G-01.
[2] National Instruments, NI 5421 Specification [Z]. December 2004, 371477D-01.
[3] National Instruments, NI TIO Series Help [Z]. February 2005 Edition, 370818C-01.
