摘要：本文就截止至2013年8月，筆者所了解的國內市場上的各品牌電液式執行機構做以簡單介紹。
說明：筆者的專業是工業自動化儀表，從事本專業工作近20年，本文內容僅代表一個專業技術人員的個人觀點，無意褒貶任何企業或產品。
1.概述：最近幾年，由于液壓技術、計算機技術、電子技術和控制技術的發展，傳統液壓站式分體的電控液壓系統已經落伍，取而代之的是一體化的電液式執行機構（下文中均簡稱電液）。
這種一體化的電液將傳統的液壓、傳動和控制部分集中為一體，體積大幅減小的同時，又很好地解決了防護與防爆的問題，不僅使得安裝、操作和維護都變得更加方便，故障率明顯降低，也使其能夠適用于流程工業的大多數工況。在要求大扭矩操作、高品質控制和快速運轉的工藝場合，以呈現出替代電動執行機構和氣動執行機構的趨勢。
2.歷史：最早進入國內市場，也是筆者最早聽說的電液品牌是美國瑞克薩（REXA），據說是由無錫工裝引進，但作為探路者，瑞克薩付出了巨大代價，終因漏油問題一直不能很好解決，而沒能在國內占有足夠大的市場份額。
2010年初，德國萊納克（Reineke）和韓國阿匹瑪（RPM）的電液在國內強勢出場，筆者也有幸與兩個品牌深入合作，一直到萊納克重新定位于高端市場，阿匹瑪則因為總代理另起爐灶而淡出。
2011年筆者在鞍山工裝看到了日本工裝（KOSO）電液樣機，但當時還沒有系列化，也沒有防爆產品。到2012年，鞍山工裝利用其3610系列電子式電動執行機構在國內成熟的銷售渠道，將其電液迅速推廣。應業主要求，筆者也與工裝進行了多次合作。
韓國世專（VALMAC）于2012年在很短的時間內推出全系列電液產品，這得益于其研發團隊正是來自于慢慢淡出市場的韓國阿匹瑪（RPM）。這個團隊在總結了阿匹瑪產品2年的現場應用中發現的問題，進行了全面的改進升級，之后重返國內市場，參與角逐。
3.對比：筆者未曾與美國瑞克薩（REXA）進行過任何方式合作，對其性能沒有掌握第一手資料，因此，本文不對該品牌深入介紹。
以下分別介紹其它4個品牌的電液產品。
德國萊納克（Reineke）
其控制是電液伺服原理，核心部件是電液伺服閥。其調節品質是4個品牌產品中最高的，而精度與速度的矛盾，決定它的全行程時間在4個品牌中也是最長的。另外，裸露的電機等部件，使其無法適應比較惡劣的工作環境，尤其是粉塵大、濕度高和要求防爆的場合。德國產品一貫的高品質，以及電液伺服閥帶來的高成本，導致了萊納克產品的單價，在相同規格的前提下，比其它3個品牌的產品高昂得多。
韓國阿匹瑪（RPM）
原理是電機控制，調節品質比萊納克電液略低，但速度快得多，全行程時間短，對于要求快速開關閥門或擋板的場合非常實用。另外，整體防護外殼能夠提供IP68級的防塵防水要求，也能滿足隔爆要求，使得產品適用性大幅提高，在粉塵大、濕度高、震動頻，又要求防爆的惡劣工作環境下，也能穩定可靠運行。初期在實際使用中頻繁出現了程序死機、漏油等嚴重故障，后期韓國技術人員經過到現場處理，并不斷改進，基本克服了這些問題。也出現過手泵錐形閥密封圈破損，手泵加力桿遺失、損壞等現象。韓國工藝與對細節的關注方面與嚴謹?shù)牡聡酥g的差距由此可見一斑。
韓國世專（VALMAC）
控制原理與阿匹瑪一脈相承，功能、性能以及單價也都基本一致。筆者個人認為最重要改進在于程序的簡化和手動操作方式的改進。程序的簡化使得標定與調試工作變得簡單高效，更重要的是，極大降低了死機的概率，提高了產品的運行可靠性。手動操作方式由阿匹瑪?shù)氖直恿U方式，變成了固定在整機上的手輪，需要手動操作時，不用再四處找加力桿（這樣的情況，筆者不止遇到一次）。而且，手動方向調整的擺桿設計十分貼心，人力可輕松轉換，不再像阿匹瑪電液那樣要靠工具才轉換得了。這樣的細節改進令人欣慰，至少感覺到這個研發團隊已經不僅僅是關注核心技術的提升了。至于韓國人自稱經過油路改進，無需維護，不會再出現漏油問題，筆者認為還要拭目以待，在更多的應用案例中來證明。
日本工裝（KOSO）
拋開對日本的偏見，筆者依然一貫對日本產品缺乏信任，畢竟一直以來，日本給我們的都是淘汰的技術，這點人所共知，不再多說。第一次看到樣機時，精湛的裝配工藝確實令我無話可說，至于沒有外殼的問題（萊納克只是部分裸露，工裝這個是整機裸露），筆者當時理解為原理樣機，整體結構和外殼還在設計中。但后來在實際使用中其成品的整機就是那樣各部件全體裸露著，通過支架、管件連接在一起！另外，運轉采用傳動擺桿，帶動角行程閥門運轉時，電液上電機這部分是在回旋擺動的！確實令人難以理解。設置零點與滿點時，閥門在執行機構帶動下，要經過幾次10度角（目測）左右的往復運動才能到達目標位置！而其它3個品牌的電液在進行同樣的設置時，都是一鍵一次到位。雖然問題很多，但工裝的售后服務確實不錯，而且單價較低，也算物有所值吧。
4.應用建議
在實際應用中，只要是適合的場合，萊納克電液的故障率非常低。在要求精確調節的關鍵工藝控制點，只要環境不很惡劣，選擇萊納克電液，多投入的資金是值得的�？梢哉f萊納克電液是高品質、高價位、高端應用，物有所值。
阿匹瑪?shù)拇嬖冢『锰钛a了萊納克不適用于惡劣工況造成的空白，尤其是需要快速開關的場合，比如焦化行業的熄焦水出口壓力調節，阿匹瑪電液是個明智的選擇，而且阿匹瑪?shù)膯蝺r比萊納克低得多，對于調節品質要求不苛刻的工藝場合，1%的精度還是能夠滿足要求的�？梢哉f阿匹瑪電液最大的亮點是其在滿足大多數工藝場合前提下的高性價比。
阿匹瑪?shù)牡�，成就了世專，保持原有實用性與高性價比的前提下，世專電液的改進與完善，使得操作、維護都更加簡便高效。但世專的路還剛開始，整體性能是否盡如人意，還要看今后實際應用中的表現。
上面這3個品牌都是原裝進口，都能夠提供原產地證明、原廠出廠檢驗報告和報關單，這對于石化、電力以及冶金行業中焦化產業而言，還是需要的。
工裝電液的技術來自日本（也許已經過時），關鍵部件進口，其余國內采購，整機國內組裝調試，單價上有一定優勢，而且依托于原有的銷售渠道，現在的市場占有率比較高。不過，還是希望工裝的中國雇員多向日本反應，要求進行必要的技術改進。
5.其它電液產品
除了前文提到的美國REXA、德國Reineke、韓國RPM、韓國VALMAC這4個原裝進口品牌電液，以及日本KOSO在國內組裝的電液產品以外，國內優秀廠家也在這幾年陸續開發出民族品牌的電液產品。比如鞍山拜爾、中德石化，這讓筆者由衷敬佩，雖然品質還有待提升，成本還很高昂（單價甚至超過了原裝進口的韓國產品），但畢竟我們的民族企業家走出了艱難的第一步，期待他們越走越好。
國內市場上還有高仿國外的產品，對照本文中的圖片，很容易辨認，對此，筆者不做褒貶，只希望他們能夠沿著“第一臺仿制，第二臺改進，第三臺自產”的路走下去，不要只是停留在初級階段。
讓人比較不齒的是拿著別人的東西或者自己粗制濫造的東西貼牌，甚至貼國外的牌，就像前段時間的“達芬奇”那樣，這樣的小偷和騙子，永遠也不會成為企業家！
結束語
經營的事，仁者見仁智者見智，也許現在這個年代，真的是發展才是硬道理，至于如何得以發展，已不再被關注。本文只是一個多年從事專業工作的儀表人的個人見解，如果能夠給與設計院和業主的選型工作提供一些參考，筆者無比欣慰。

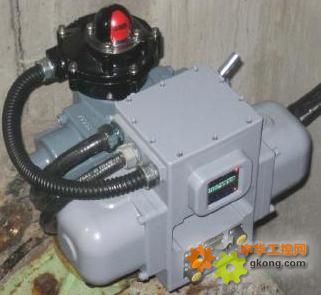

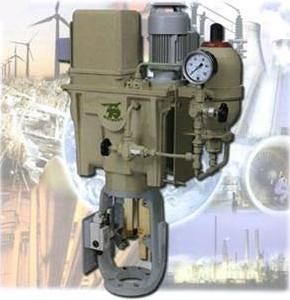

德國Reineke電液 韓國RPM電液 韓國VALMAC電液 日本KOSO電液
|
