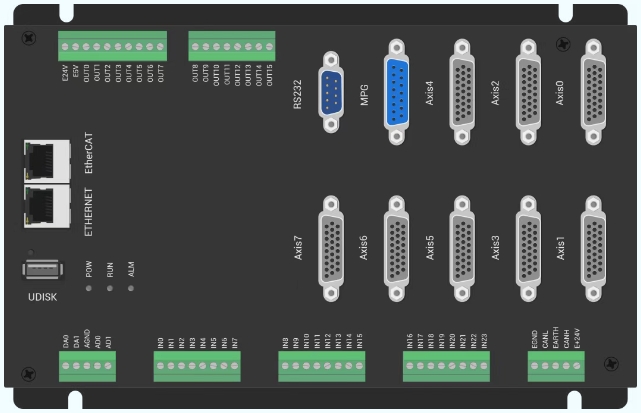

ZMC408CE是正運動推出的一款多軸高性能EtherCAT總線運動控制器，具有EtherCAT、EtherNET、RS232、CAN和U盤等通訊接口，ZMC系列運動控制器可應用于各種需要脫機或聯機運行的場合。
ZMC408CE運動控制器支持PLC、Basic、HMI組態三種編程方式。PC上位機API編程支持C#、C++、LabVIEW、Matlab、Qt、Linux、VB.Net、Python等接口。
ZMC408CE硬件功能特性
1.支持8軸運動控制（脈沖+EtherCAT總線），EtherCAT同步周期可快至125us；
2.24路通用輸入、16路通用輸出，模擬量AD/DA各兩路；
3.8路10MHz高速差分脈沖輸出，總線軸、脈沖軸可混合插補；
4.高性能處理器，提升運算速度、響應時間和掃描周期等；
5.一維/二維/三維、多通道視覺飛拍，高速高精；
6.位置同步輸出PSO，連續軌跡加工中對精密點膠膠量控制和激光能量控制等；
7.多軸同步控制，多坐標系獨立控制等；
8.直線插補、任意空間圓弧插補、螺旋插補、樣條插補等；
9.應用靈活，可PC上位機開發，也可脫機獨立運行。
更多關于ZMC408CE詳情點擊“推薦 | 8通道PSO的高性能EtherCAT總線運動控制器”查看。

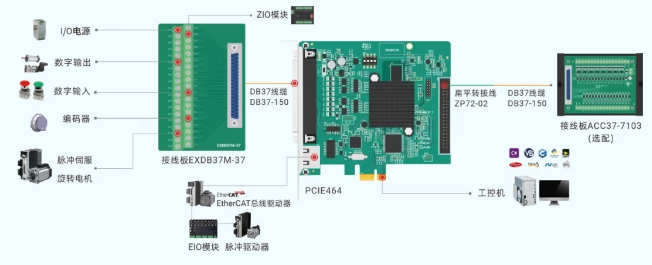

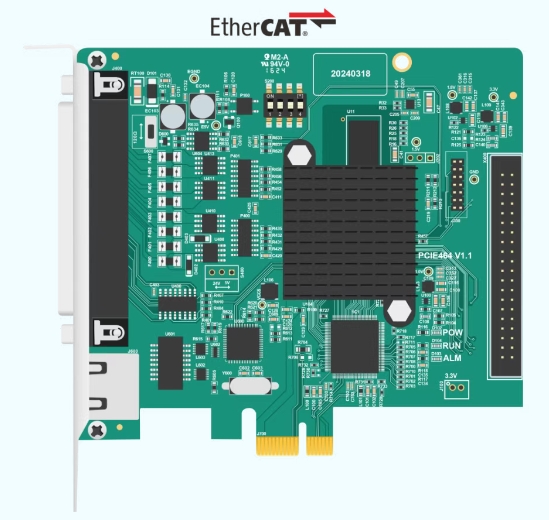

PCIE464是正運動推出的一款EtherCAT總線+脈沖型、PCIE接口式的運動控制卡，可選6-64軸運動控制，支持多路高速數字輸入輸出，可輕松實現多軸同步控制和高速數據傳輸。
PCIE464運動控制卡適合于多軸點位運動、插補運動、軌跡規劃、手輪控制、編碼器位置檢測、IO控制、位置鎖存等功能的應用。
PCIE464運動控制卡適用于3C電子加工、檢測設備、半導體設備、SMT加工、激光加工、光通訊設備、鋰電及光伏設備、以及非標自動化設備等高速高精應用場合。
PCIE464硬件功能特性
1.可選6-64軸運動控制，支持EtherCAT總線/脈沖/步進伺服驅動器；
2.聯動軸數最高可達16軸，運動周期最小為100μs；
3.標配8進8出，其中4路高速鎖存輸入和8路高速PWM、PSO輸出，更多IO請選配ACC37接線板擴展板；
4.支持PWM輸出、精準輸出、PSO硬件位置比較輸出、視覺飛拍等；
5.支持30+機械手模型正逆解模型算法，比如SCARA、Delta、UVW、4軸/5軸 RTCP...；
6.支持掉電存儲和掉電中斷，提供程序更安全機制；
7.具有螺距補償控制，在單軸上通過多個補償點進行精確調整，從而實現更高的加工精度。
更多關于PCIE464詳情點擊“PCIE464 — 高速高精，超高實時性的PCIe EtherCAT實時運動控制卡”查看。

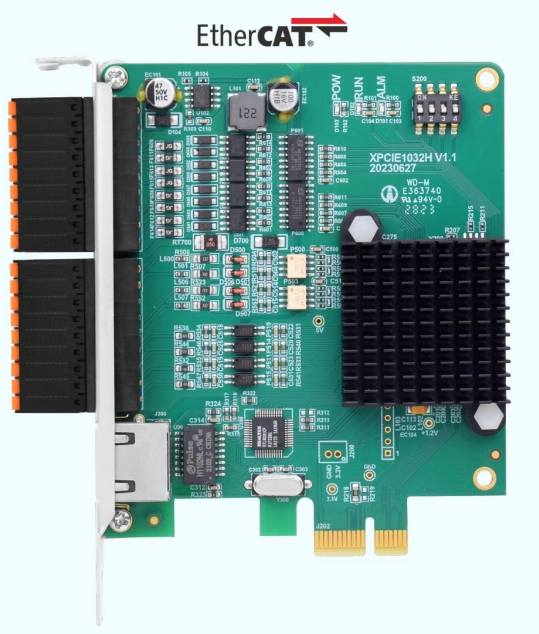

XPCIE1032H是一款基于PCI Express的EtherCAT總線運動控制卡，可選6-64軸運動控制，支持多路高速數字輸入輸出，可輕松實現多軸同步控制和高速數據傳輸。

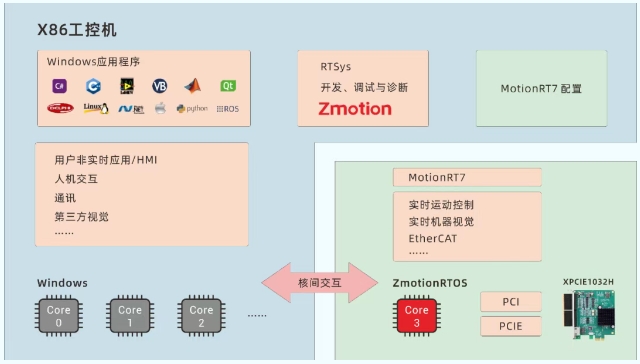

XPCIE1032H運動控制卡集成了強大的運動控制功能，結合MotionRT7運動控制實時軟核，解決了高速高精應用中，PC Windows開發的非實時痛點，指令交互速度比傳統的PCI/PCIe快10倍。
XPCIE1032H硬件功能特性
1.6-64軸EtherCAT總線+脈沖可選，其中4路單端500KHz脈沖輸出；
2.16軸EtherCAT同步周期500us，支持多卡聯動；
3.板載16點通用輸入，16點通用輸出，其中8路高速輸入和16路高速輸出；
4.通過EtherCAT總線，可擴展到512個隔離輸入或輸出口；
5.支持PWM輸出、精準輸出、PSO硬件位置比較輸出、視覺飛拍等；
6.支持直線插補、圓弧插補、連續軌跡加工（速度前瞻）；
7.支持電子凸輪、電子齒輪、位置鎖存、同步跟隨、虛擬軸、螺距補償?shù)裙δ埽?/p>
8.支持30+機械手模型正逆解模型算法，比如SCARA、Delta、UVW、4軸/5軸 RTCP...
更多關于PCIE464詳情點擊“不止10倍提速！PCIe EtherCAT實時運動控制卡XPCIE1032H 等您評測！”查看。
01 C#進行單旋轉臺XYR項目開發

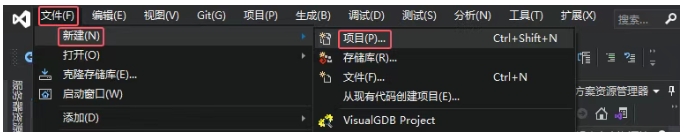

1.在VS2019菜單“文件”→“新建”→“項目”，啟動創建項目向?qū)А?/p>

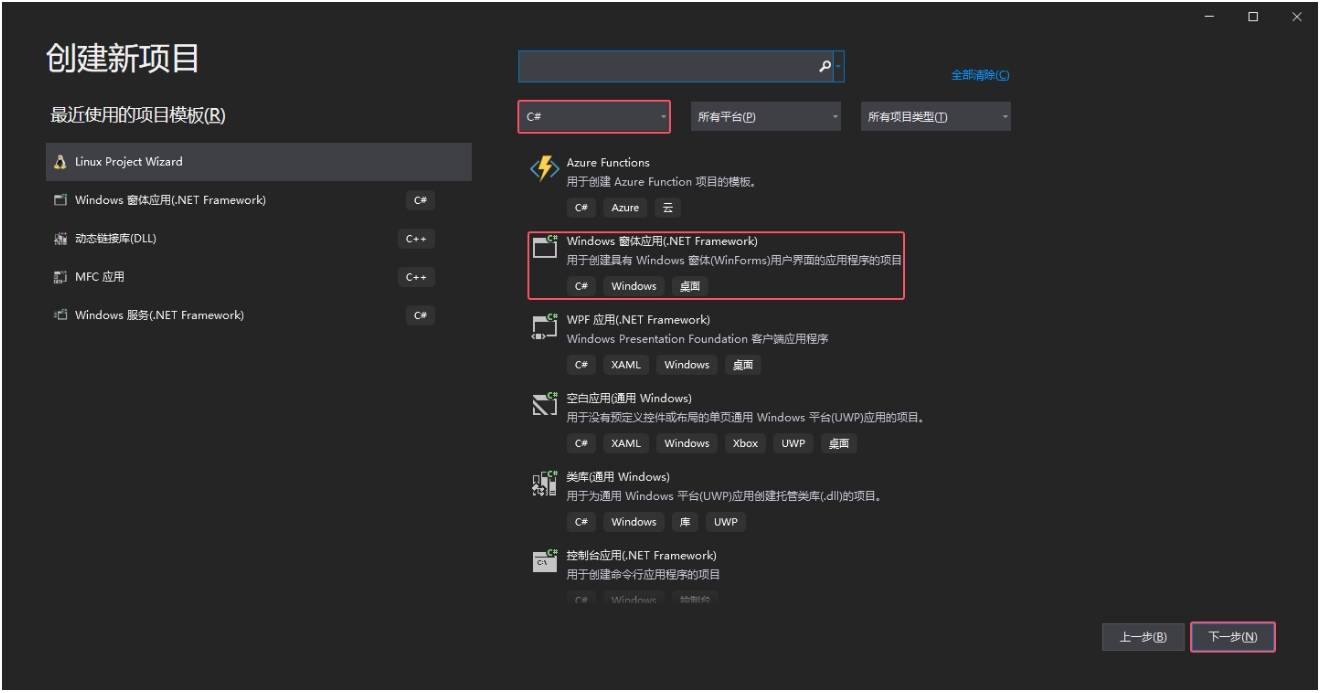

2.選擇開發語言為“C#”和Windows窗體應用程序，點擊下一步。

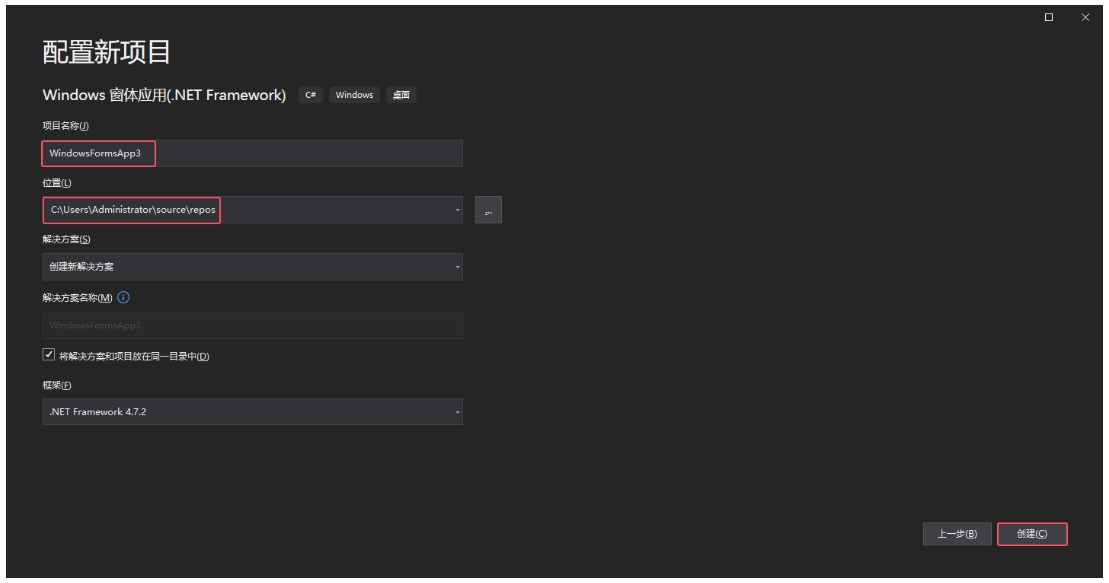

3.配置好項目名稱和位置，以及相應框架，點擊創建。

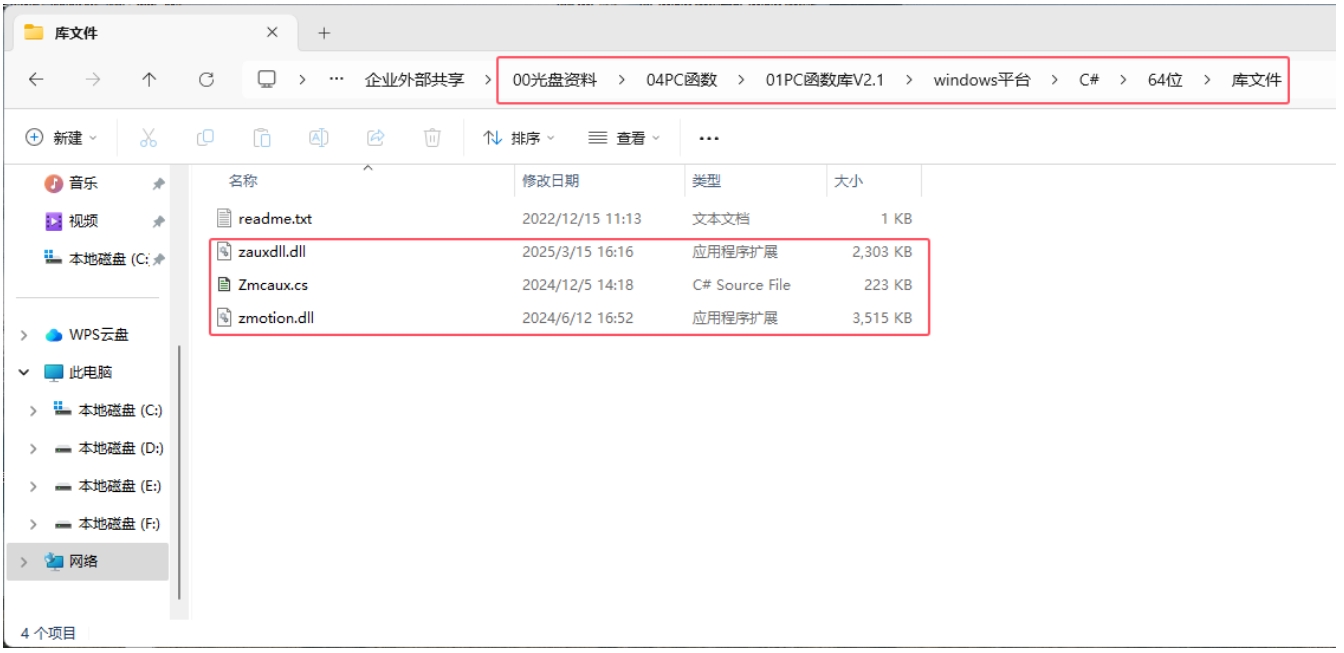

4.找到廠家提供的光盤資料里面的C#函數庫，路徑如下（64位庫為例）。進入廠商提供的光盤資料，找到zauxdll.dll，zmotion.dll和Zmcaux.cs這三個庫文件。
庫文件路徑：【00光盤資料】→【04PC函數】→【01PC函數庫V2.1】→【W(wǎng)indows平臺】→【C#】→【64位】→【庫文件】。
5.將廠商提供的C#的庫文件以及相關文件復制到新建的項目中。
1）將zmcaux.cs文件復制到新建的項目里面中。

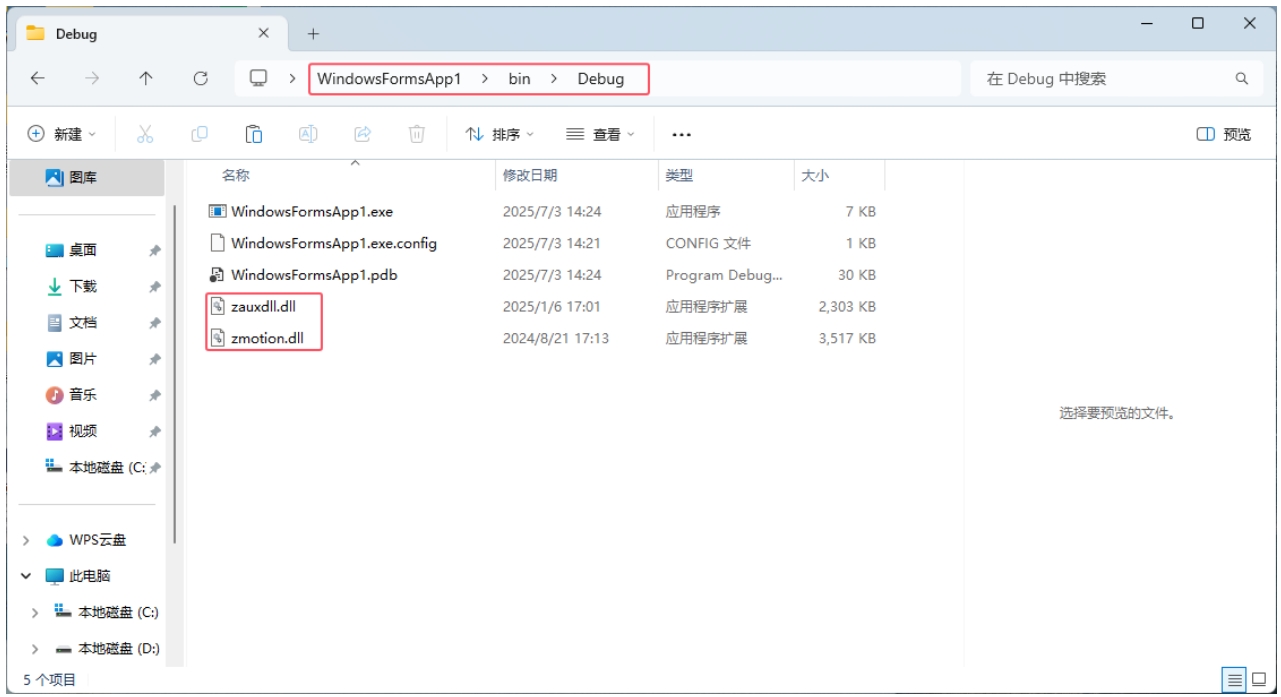

2）將zauxdll.dll和zmotion.dll文件放入bin\debug文件夾中。

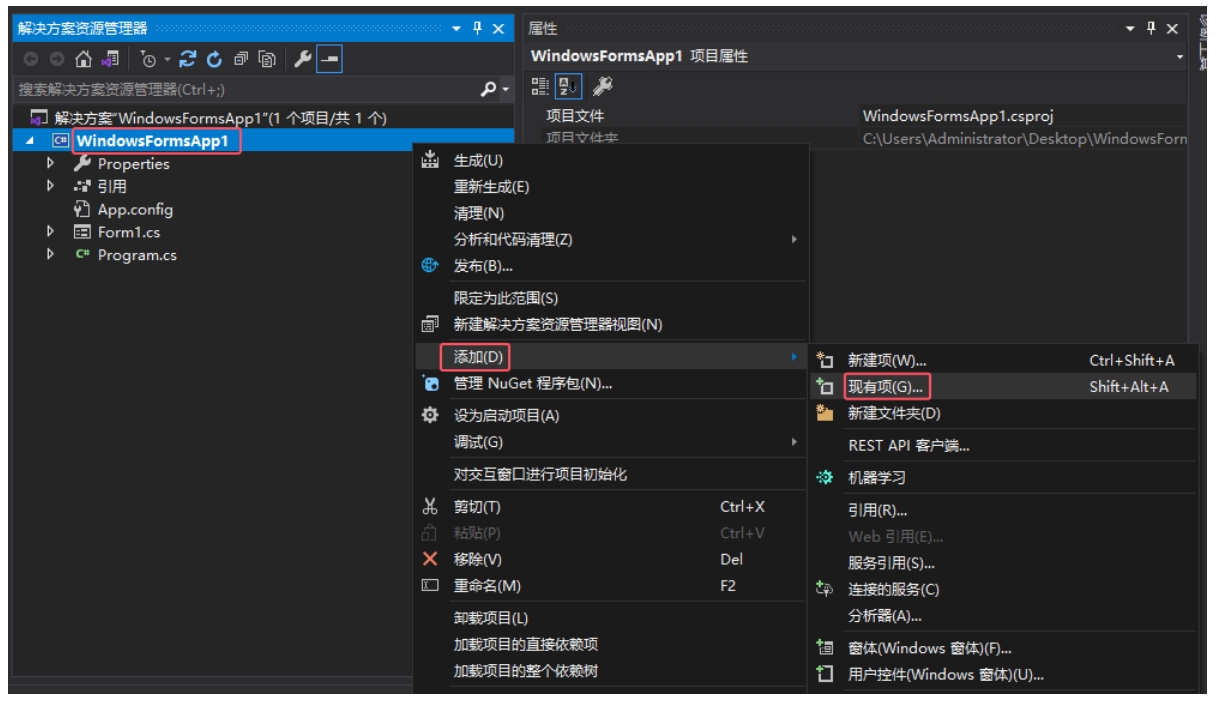

3）將Zmcaux.cs文件添加進項目中。右鍵項目名稱，選擇添加，再選擇現有項，選擇Zmcaux.cs文件。

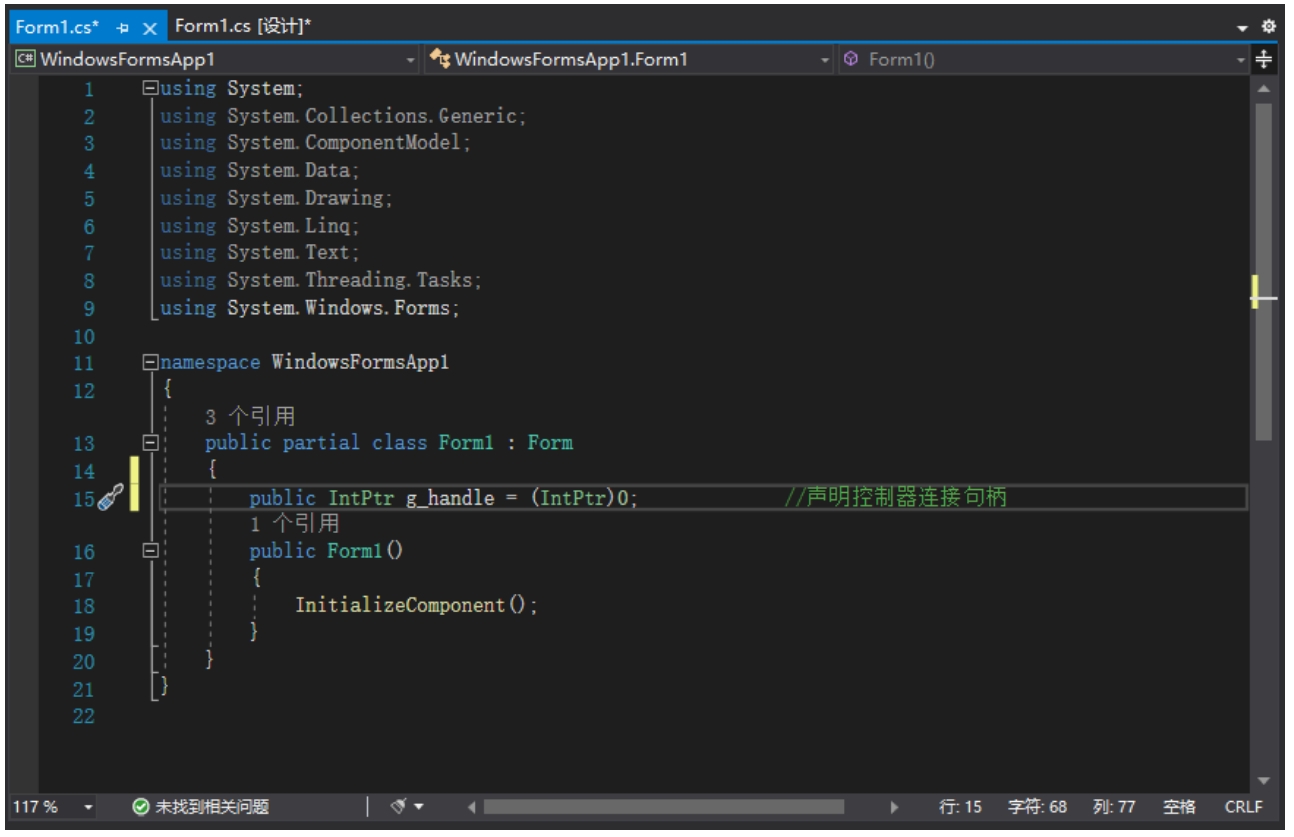

6.雙擊Form1.cs里面的Form1，出現代碼編輯界面，在文件開頭寫入using cszmcaux，并聲明控制器句柄g_handle。
7.至此，項目新建完成，可進行C#項目開發。
02 相關PC函數介紹

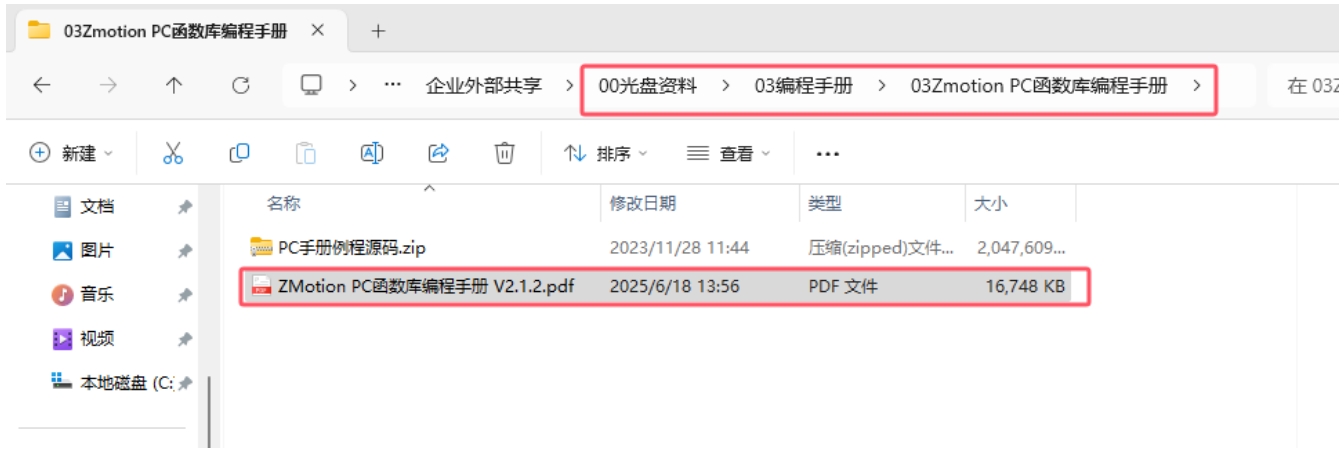

PC函數手冊可在光盤資料獲取，具體路徑如下：“00光盤資料\03編程手冊\03ZMotion PC函數庫編程手冊”。

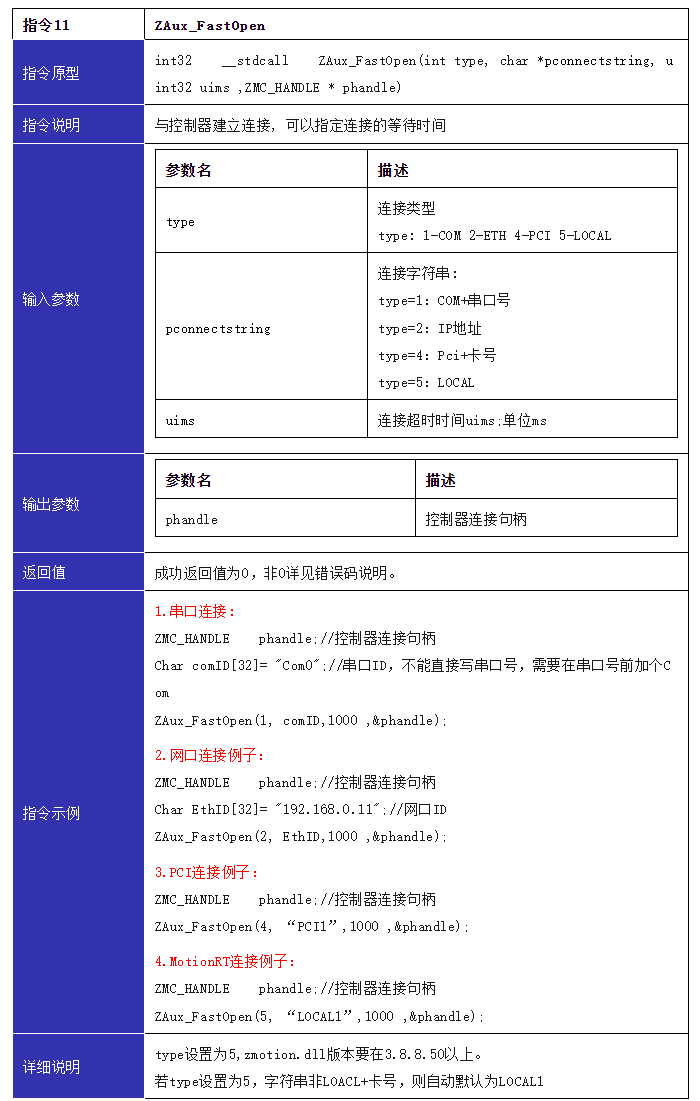

1.鏈接控制器，獲取鏈接句柄。

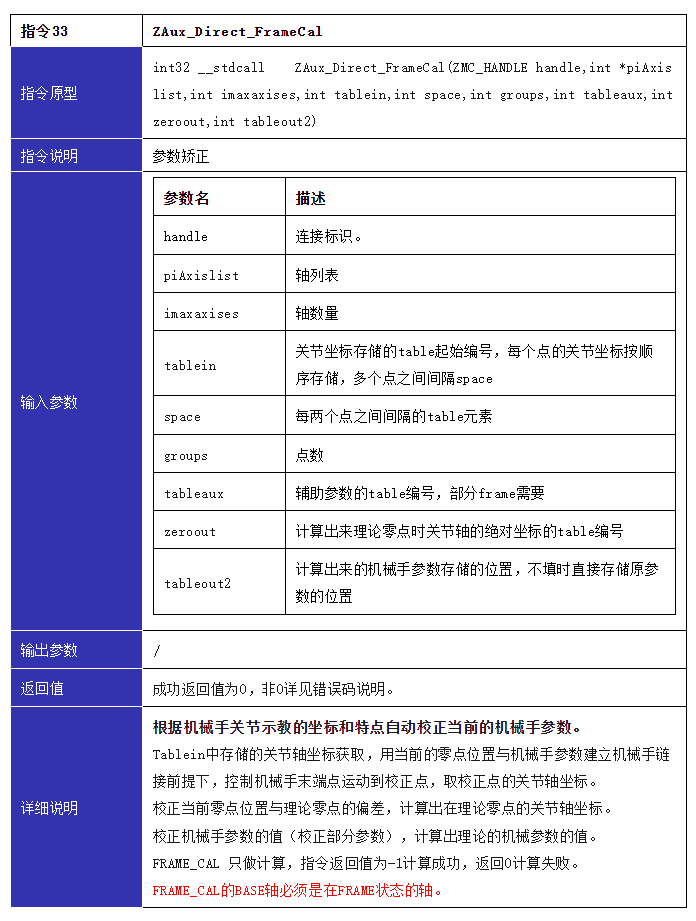

2.機械手參數矯正指令。
3.硬件比較輸出指令使用介紹。

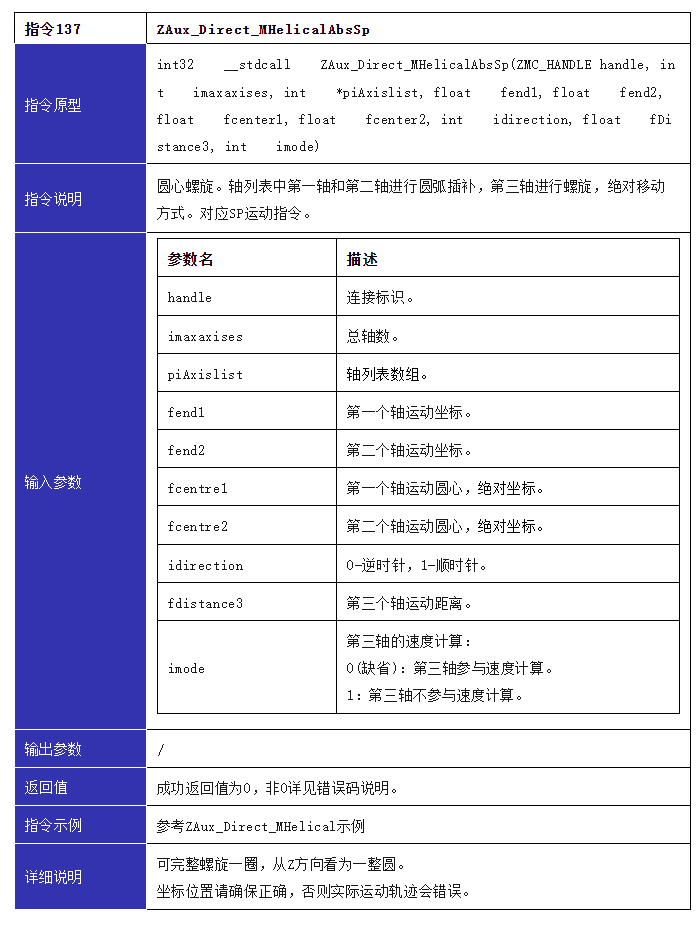

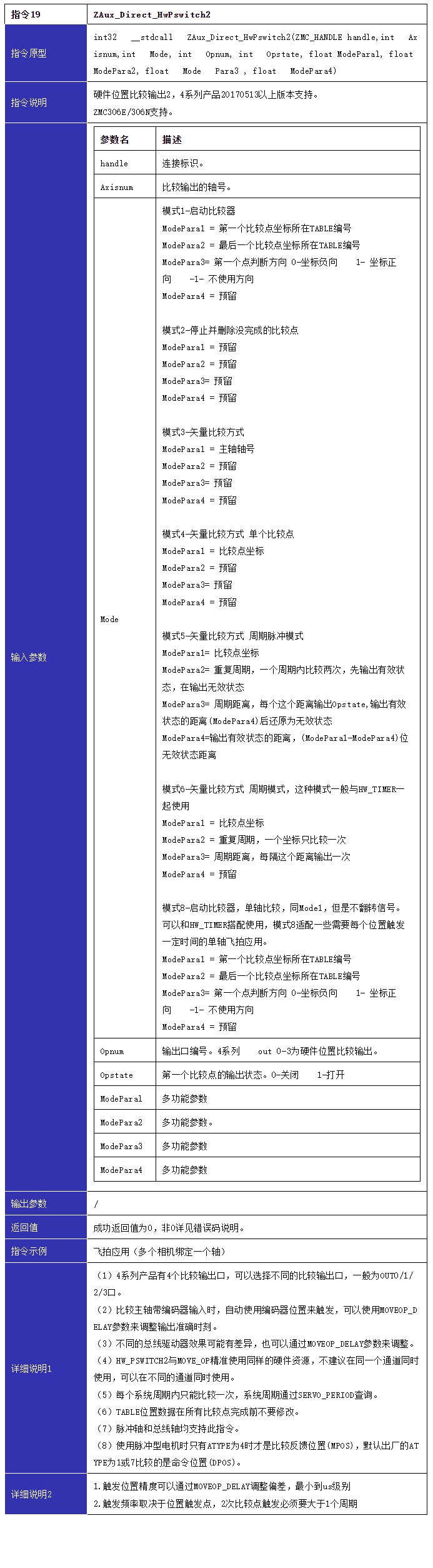

4.圓心螺旋指令使用介紹。
03 C#單旋轉臺XYR例程演示

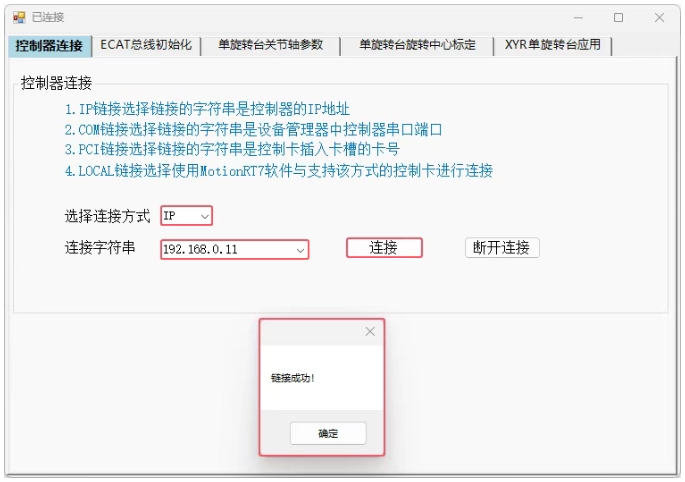

1.上位機軟件界面如下，首先選擇連接方式。
可以選擇網口IP連接，串口COM連接，PCI卡卡號連接以及Local MotionRT連接。選擇好連接字符串后，這里以網口IP連接為例，再連接字符串中輸入控制器IP地址，再點擊連接。若彈出鏈接成功提示框，則可正常操作。若連接失敗，檢測連接字符串是否正確，網線是否松動等情況。

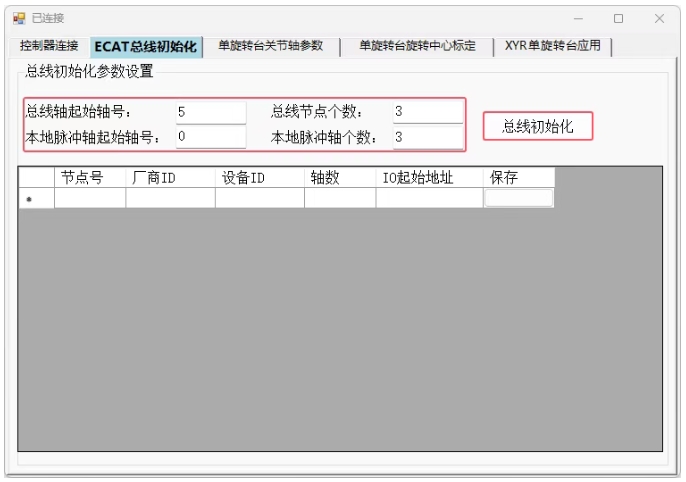

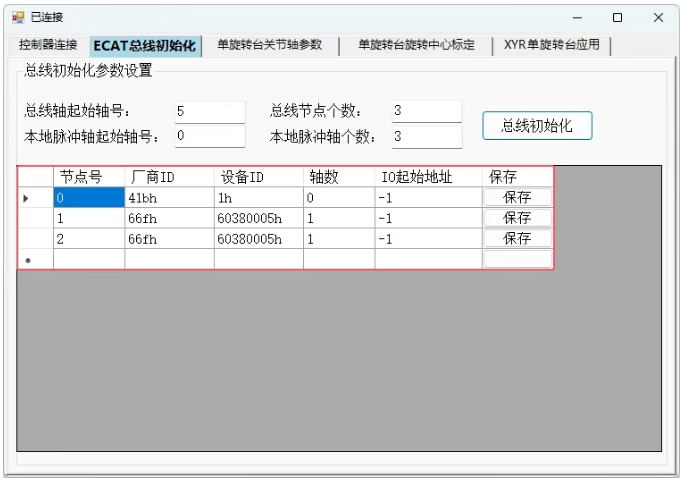

2.總線驅動器初始化界面的介紹。
（1）配置好總線起始軸號，總線節點個數，本地脈沖軸起始軸號和本地脈沖軸個數四個參數后，點擊總線初始化按鈕，進行總線掃描。
（2）等待初始化完成后，表格出現廠商ID和設備ID等相關節點信息，則代表初始化完成。
（3）如需將對應總線節點的IO狀態信息映射到控制器上查看，則填寫對應節點需要映射IO的起始地址，若無需映射默認-1不需要修改，填寫完成后，點擊保存，再次點擊總線初始化按鈕進行總線掃描。

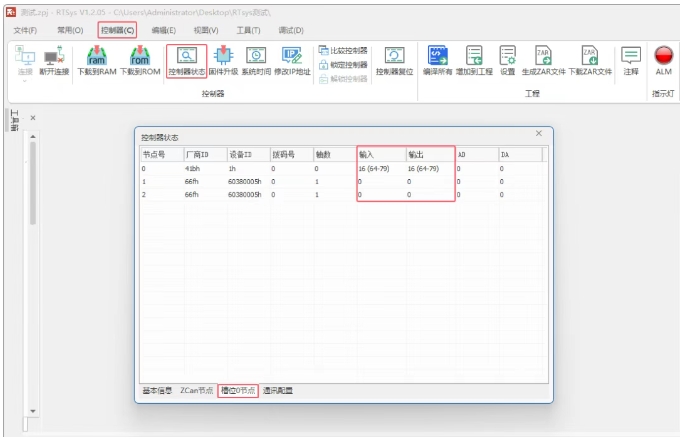

（4）通過RTSys軟件查看IO映射的地址成功與否。成功連接控制器后，在菜單欄中找到【控制器】→【控制器狀態】→【槽位0節點】，可以看到所有節點對應的IO起始地址�？梢栽诳偩�初始化完成后觀看此界面確認IO起始地址映射正常。

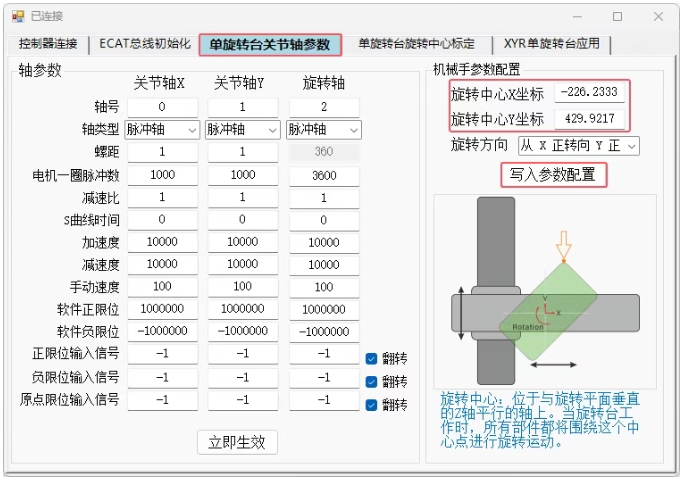

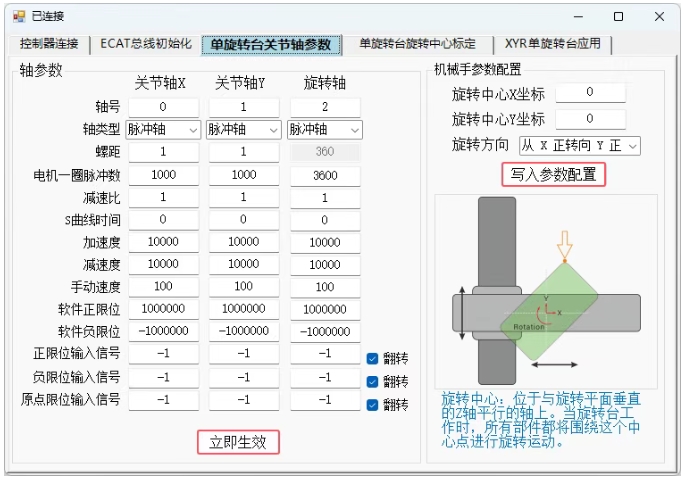

3.相關軸參數配置界面介紹。
選擇軸號，配置軸類型，電機一圈脈沖數，加速度，減速度等相關軸參數后點擊立即生效按鈕，將這些參數配置對應軸上。默認旋轉中心（X,Y）坐標為（0,0），接著選擇旋轉軸實際正向旋轉方向，再點擊寫入?yún)?shù)配置按鈕，將機械手參數寫入機械手模型結構中。

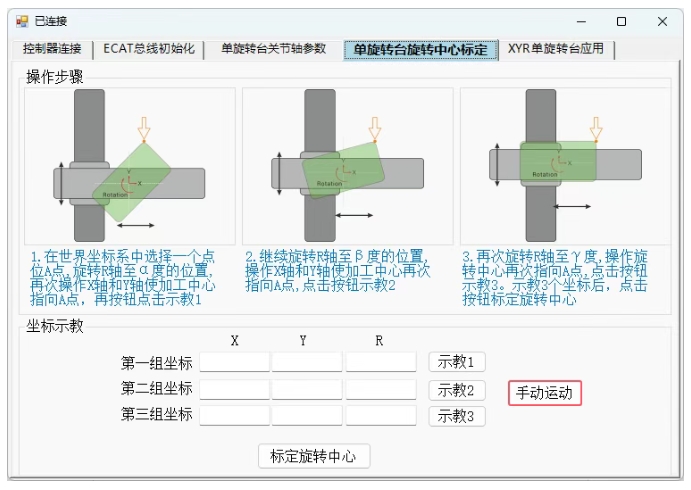

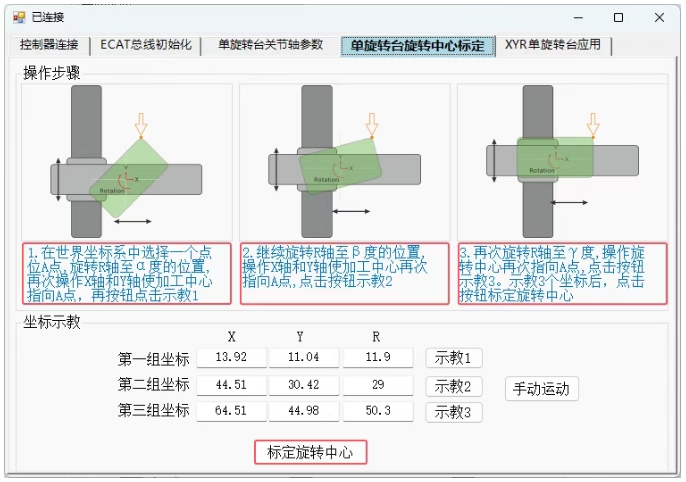

4.旋轉中心標定界面介紹。

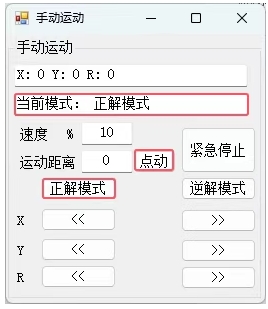

（1）首先點擊手動運動，選擇正解機模式，接著點擊寸動按鈕選擇寸動還是點動模式，最后配置好速度。
（2）參考單旋轉臺旋轉中心標定界面的步驟，通過手動運動示教三組坐標。示教完成后點擊標定旋轉中心按鈕，通過三點確認圓心計算旋轉中心的坐標。
注意：α,β,γ三個角度不重合即可，原理是3點確定一個圓心，角度范圍覆蓋可以盡量大一些。
（3）點擊單旋轉臺關節軸參數按鈕，可以看到的計算出的旋轉中心坐標，點擊寫入?yún)?shù)配置，將實際旋轉中心寫入機械手結構參數中。
函數介紹：當點擊標定旋轉中心按鈕后，首先會判斷當前模式是否處于正解模式，標定旋轉中心時機械手必須處于正解模式。然后再調用機械手參數矯正指令，開始計算旋轉中心將計算的坐標賦值給軸參數配置界面的文本框。
private void Calculate_rotation_center(object sender, EventArgs e)
{
float[] conter = new float[2]; //存儲旋轉中心坐標
int cali_table = 1000; //關節坐標存儲的table起始編號
int space = 3; //坐標存儲間隔
int groups = 3; //坐標個數
int tableaux = 1500; //輔助參數的table編號
int zeroout = 1200; //計算出來理論零點時關節軸的絕對坐標的table編號
int zeroout2 = 1300; //計算出來的機械手參數存儲的位置，不填時直接存儲原參數的位置
int ret;
int[] iAxisMtype = new int[2];
ret=zmcaux.ZAux_Direct_GetMtype(g_handle,Axis[0],ref iAxisMtype[0]);
if (iAxisMtype[0] == 33)
{
Console.WriteLine("當前處于正解模式");
}
else
{
//建立正解
ret = zmcaux.ZAux_Direct_Connreframe(g_handle, reframe_num, VirAxis_List, robot_mode, store_table, frame_num, Axis);
}
//計算旋轉中心坐標
ret = zmcaux.ZAux_Direct_FrameCal(g_handle, VirAxis_List, 2, cali_table, space, groups, tableaux, zeroout, zeroout2);
if (ret != 0)
{
MessageBox.Show("旋轉中心計算失敗");
return;
}
ret = zmcaux.ZAux_Direct_GetTable(g_handle, zeroout2, 2, conter);
textBox61.Text = conter[0].ToString();
textBox60.Text = conter[1].ToString();
}

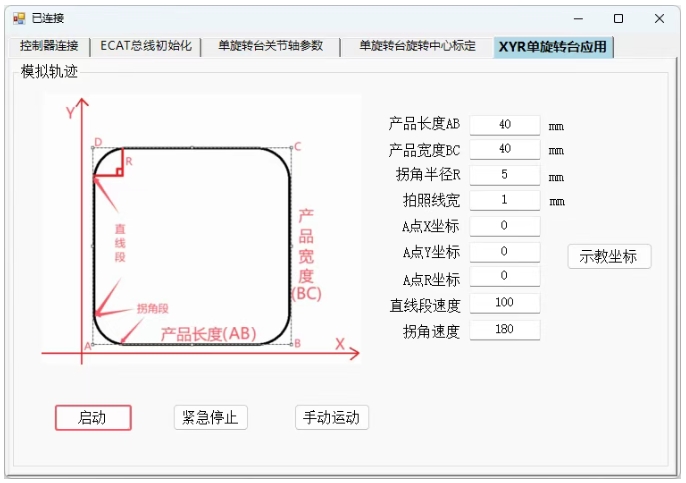

5.產品參數配置界面。

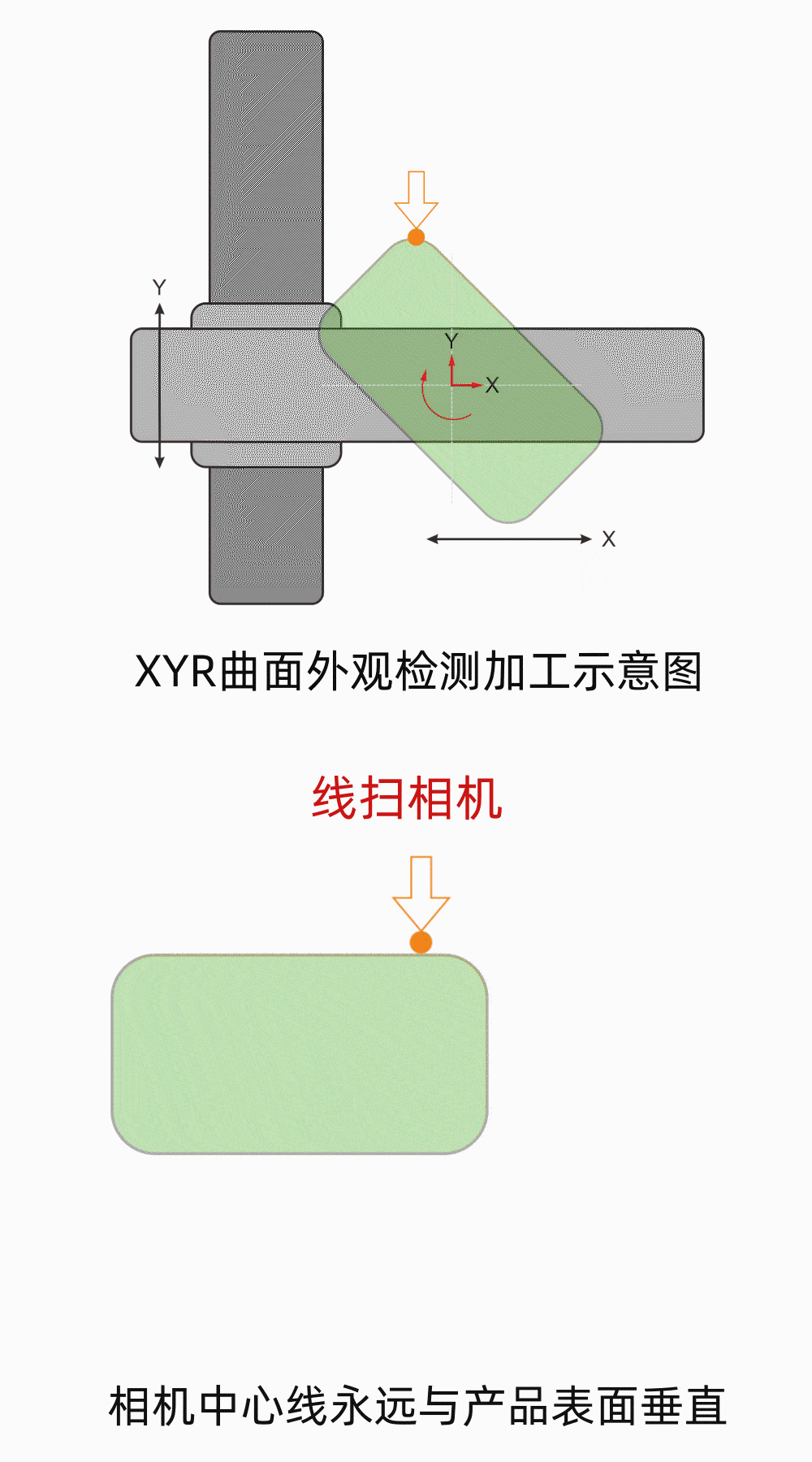

配置好產品長度，產品寬度等相關參數以及不同段的速度后，點擊手動運動將加工軸通過手動運動移動到A點位置，點擊示教坐標按鈕，將當前位置保存為A點坐標。完成示教后，即可點擊啟動按鈕，對手機邊框進行檢測。
函數介紹：點擊啟動檢測后，會根據A點坐標，產品長度，產品寬度和拐角半徑，計算出所需坐標點位。結合實際情況在拐角處使用圓心螺距指令實現拐角軌跡，走出實際產品軌跡。根據拍照線寬,使用硬件比較輸出模式5周期脈沖模式，每隔線寬距離觸發一次比較。
private void move_path(object sender, EventArgs e)
{
//設置拐角模式，用Speed限制單軸速度
ret = zmcaux.ZAux_Direct_SetCornerMode(g_handle, VirAxis_List[0],corner_mode);
//設置運行速度
ret = zmcaux.ZAux_Direct_MovePara(g_handle, (uint)VirAxis_List[0], "Speed", (uint)VirAxis_List[0], product_para[6]);
//回到起始點
ret = zmcaux.ZAux_Direct_MoveAbs(g_handle, 3, VirAxis_List, distance_A1);
int idle = 0;
while (true)
{
Thread.Sleep(10);
//獲取軸運行狀態
zmcaux.ZAux_Direct_GetIfIdle(g_handle, VirAxis_List[0], ref idle);
if (idle == -1){break;}
}
//清空矢量坐標
ret = zmcaux.ZAux_Direct_SetParam(g_handle, "VECTOR_MOVED", VirAxis_List[0], 0);
float line_width = Convert.ToSingle(textBox31.Text); //拍照線寬
float arc_length =Convert.ToSingle(2* Math.PI* product_para[2]); //四個拐角弧長
int out_num = Convert.ToInt32((product_para[0]*2 + 2 * product_para[1] - product_para[2]*8 + arc_length) / line_width);//輸出點數
int out_mode = 5; //輸出模式
int out_port = 0; //輸出端口
int out_state = 1; //輸出狀態
float start_vector = 0; //起始矢量
float out_vector = 0.5f; //輸出脈沖
float delay_vector = 0.5f; //延時矢量
//直線A1-B1
//清空矢量
zmcaux.ZAux_Direct_SetParam(g_handle, "VECTOR_MOVED", VirAxis_List[0], 0);
//清空上次未完成的輸出
zmcaux.ZAux_Direct_HwPswitch2(g_handle, VirAxis_List[0], 2, 0, 0, 0, 0, 0, 0);
//設置周期脈沖模式的硬件比較輸出
zmcaux.ZAux_Direct_HwPswitch2(g_handle, VirAxis_List[0], out_mode, out_port, out_state, start_vector+ delay_vector, out_num, line_width, out_vector);
//設置直線速度
ret = zmcaux.ZAux_Direct_MovePara(g_handle, (uint)VirAxis_List[0], "Speed", (uint)VirAxis_List[0], product_para[6]);
//直線插補運動
ret = zmcaux.ZAux_Direct_MoveAbs(g_handle, 3, VirAxis_List, distance_B1);
//拐角B1-B2
//設置拐角速度
ret = zmcaux.ZAux_Direct_MovePara(g_handle, (uint)VirAxis_List[0], "Speed", (uint)VirAxis_List[2], product_para[7]);
//圓心螺旋指令實現拐角
ret = zmcaux.ZAux_Direct_MHelicalAbs(g_handle, 3, VirAxis_List, distance_B2[0], distance_B2[1], distance_B1[0], distance_B2[1], 0, distance_B2[2], 1);
//直線B2-C1
//設置直線速度
ret = zmcaux.ZAux_Direct_MovePara(g_handle, (uint)VirAxis_List[0], "Speed", (uint)VirAxis_List[0], product_para[6]);
//直線插補運動
ret = zmcaux.ZAux_Direct_MoveAbs(g_handle, 3, VirAxis_List, distance_C1);//拐角C1-C2
//設置拐角速度
ret = zmcaux.ZAux_Direct_MovePara(g_handle, (uint)VirAxis_List[0], "Speed", (uint)VirAxis_List[2], product_para[7]);
//圓心螺旋指令實現拐角
ret = zmcaux.ZAux_Direct_MHelicalAbs(g_handle, 3, VirAxis_List, distance_C2[0], distance_C2[1], distance_C2[0], distance_C1[1], 0, distance_C2[2], 1);
//直線C2-D1
//設置直線速度
ret = zmcaux.ZAux_Direct_MovePara(g_handle, (uint)VirAxis_List[0], "Speed", (uint)VirAxis_List[0], product_para[6]);
//直線插補運動
ret = zmcaux.ZAux_Direct_MoveAbs(g_handle, 3, VirAxis_List, distance_D1);
//拐角D1-D2
//設置拐角速度
ret = zmcaux.ZAux_Direct_MovePara(g_handle, (uint)VirAxis_List[0], "Speed", (uint)VirAxis_List[2], product_para[7]);
//圓心螺旋指令實現拐角
ret = zmcaux.ZAux_Direct_MHelicalAbs(g_handle, 3, VirAxis_List, distance_D2[0], distance_D2[1], distance_D1[0], distance_D2[1], 0, distance_D2[2], 1);
//直線D2-A2
//設置直線速度
ret = zmcaux.ZAux_Direct_MovePara(g_handle, (uint)VirAxis_List[0], "Speed", (uint)VirAxis_List[0], product_para[6]);
//直線插補運動
ret = zmcaux.ZAux_Direct_MoveAbs(g_handle, 3, VirAxis_List, distance_A2);
//拐角A2-A1
//設置拐角速度
ret = zmcaux.ZAux_Direct_MovePara(g_handle, (uint)VirAxis_List[0], "Speed", (uint)VirAxis_List[2], product_para[7]);
//圓心螺旋指令實現拐角
ret = zmcaux.ZAux_Direct_MHelicalAbs(g_handle, 3, VirAxis_List, distance_A1[0], distance_A1[1], distance_A1[0], distance_A2[1], 0, 360, 1);
}
04 使用RTSys抓取輸出和軌跡

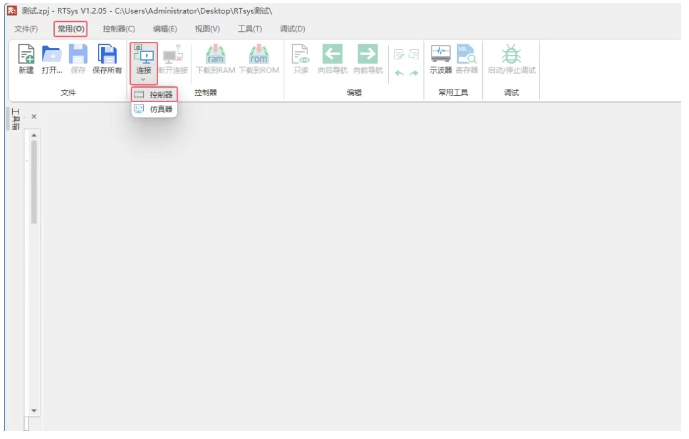

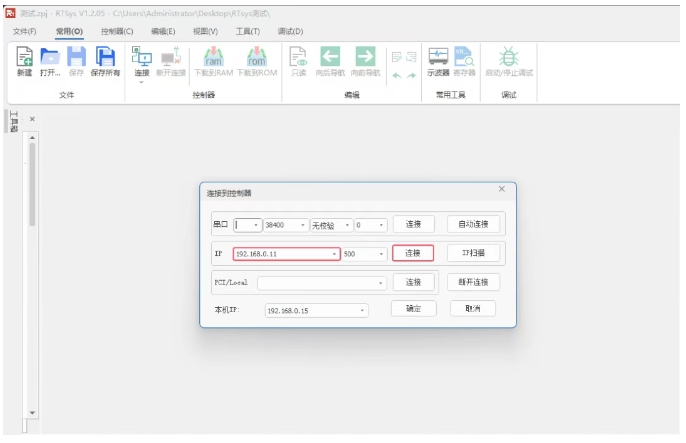

1.打開【RTSys】軟件，點擊【常用】→【連接】→【控制器】。
2.輸入控制器IP地址，點擊連接。

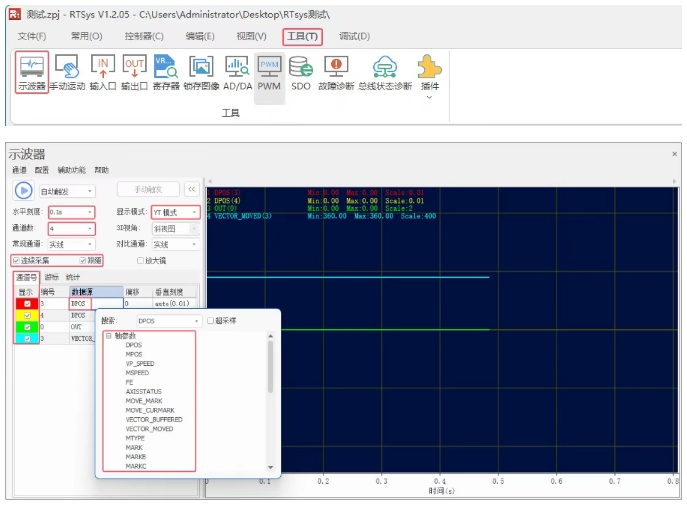

3.打開RTSys軟件中的示波器可以方便直觀的觀察輸出的次數。
選擇菜單欄中的【工具】→【示波器】。打開示波器后配置水平刻度通道數量，接著選擇數據源的類型，再確認通道號的顯示是否被勾選，最后勾選連續采集和跟隨。配置好這些參數后即可點擊藍色三角按鈕開始抓取數據。
4.運行C#手機外觀檢測例程。
（1）配置好軸參數，機械手參數以及產品參數后，點擊啟動檢測。

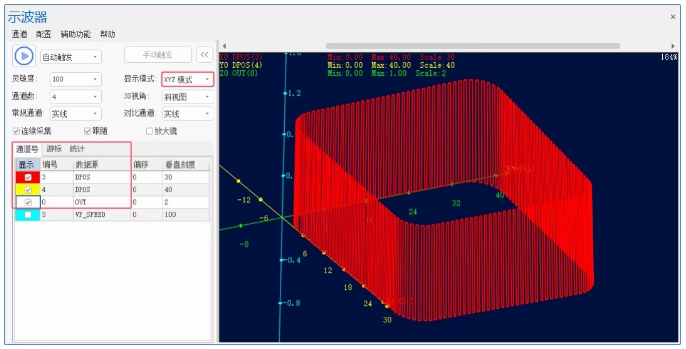

（2）后勾選軸3，軸4和輸出口0，將模式切換為XYZ模式再配置好合適的垂直刻度，可以更直觀的看到輸出口的輸出次數以及的間距。

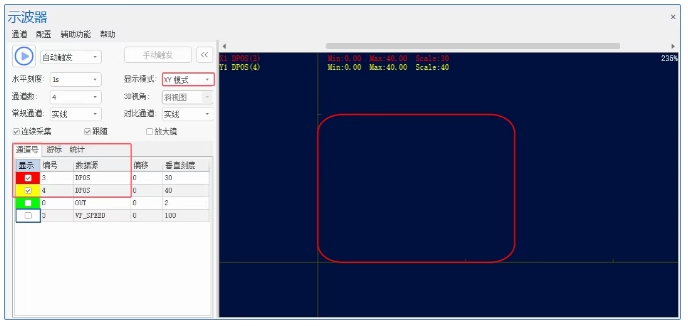

（3）勾選軸3和軸4的DPOS，將顯示模式切換為XY模式，即可直觀看到軸實際運行的軌跡。

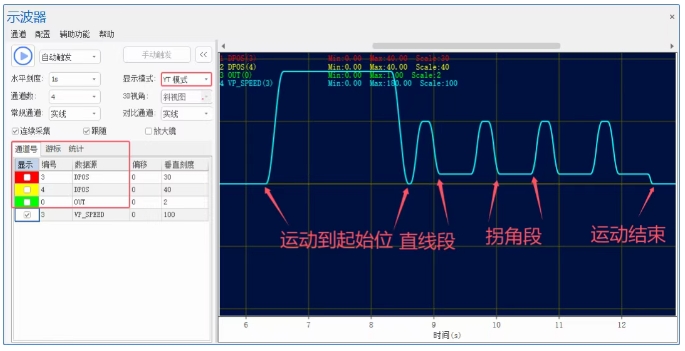

（4）設置YT模式。抓取主軸軸3的VP_SPEED也就是加工合速度，可以看到在拐角處是減速運行的。
5.教學視頻可點擊→“單旋轉臺XYR在精密點膠外觀檢測精密焊接的C#應用”查看。
本次，正運動技術單旋轉臺XYR在精密點膠/外觀檢測/精密焊接的C#應用，就分享到這里。
