ez RIMS 實時信息監控系統
ez RIMS系統概述 隨著企業信息化規模的不斷提高，企業自動控制系統和管理信息系統實時數據的傳輸、瀏覽、監測等功能得發展越來越強大，這就對控制系統與管理系統之間協作能力的要求越來越高。而根據目前的發展現狀來看，控制系統與管理系統相互分離，已經成為制約企業信息化建設發展的瓶頸。管理者不能實時、系統、直觀地了解生產現場的運行情況；管理系統和控制系統之間的數據不能共享；多個控制系統相互獨立、脫節，無法進行信息共享、聯動控制和綜合分析，無法統一規劃全部資源，無法對控制系統數據進行更深層次的挖掘，造成了大量數據的浪費。
在這種情況下，企業就需要一套方便實用的實時信息監控系統，它可以連接現場的控制系統與辦公室里的管理系統，通過采集控制系統中的實時數據，使管理者在辦公室里就可以監測到現場的生產情況以及報警信息；并可以對取得的實時數據進行分析、優化，從而保證生產設備的正常運轉，降低了生產成本，提高了工作效率，獲取了更大效益。同時，它還可以向企業的管理系統提供數據接口，成為企業信息化管理的重要組成部分。
北京同方軟件股份有限公司（以下簡稱“同方軟件”）本著“真誠地為用戶著想”的原則，推出了基于WEB的ez RIMS實時信息監控系統，該系統實現了與DCS、PLC、SCDAD、常規儀表等控制系統的無縫連接。同時也把企業的控制系統與管理系統相結合，使企業的生產管理達到了一個新高度。
ez ONE介紹 ez ONE（易眾）業務基礎平臺是同方軟件打造的具有自主知識產權的統一應用平臺�；贘2EE/SOA等開放技術，ez ONE（易眾）提供的整合框架和豐富的構件及開發工具，使行業信息化只專注于業務目標，縮短了項目周期，降低了系統開發的復雜度。
ez RIMS是在ez ONE平臺基礎之上提供的實時信息監控系統，其最終目標是為企業建立一套實時信息監控平臺以進行全面有效的監控和管理，確保企業處于高效、高質、節能的最佳運行狀態。
ez RIMS系統構架圖及網絡拓?fù)鋱D ez RIMS通過數據通訊網關和所有控制設備通訊，采集現場實時數據，并傳送給實時數據庫。實時數據處理層提供實時數據管理、存儲和檢索，用戶層提供了生產現場的實時監控和管理功能。其系統架構如下圖：

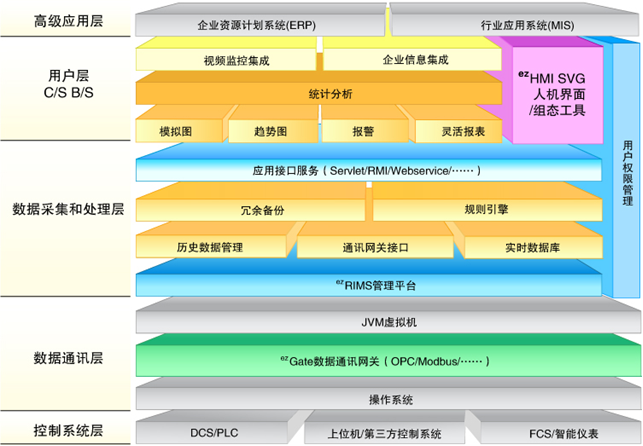

ez RIMS系統構架圖
ez RIMS在企業的控制系統與管理系統之間設置一臺數據通訊網關機，分別連通控制系統與管理系統，起到數據橋梁的作用。其網絡拓?fù)淙缦聢D：

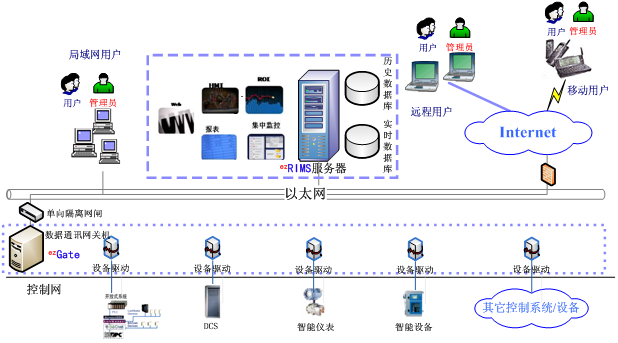

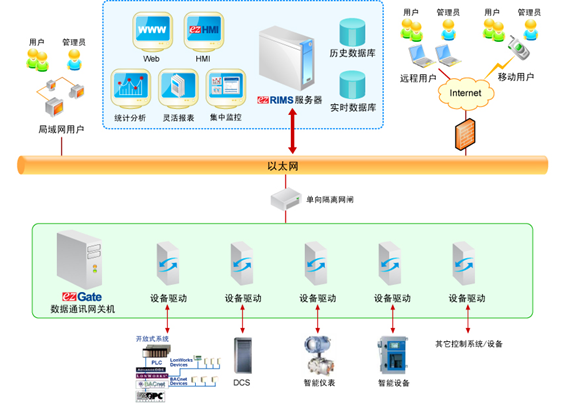

ez RIMS網絡拓?fù)鋱D
網關機從控制系統取得數據后，以TCP/IP數據包的形式發送到管理系統的數據服務器，管理者就可以在任何有網絡的地方接收數據，以系統模擬圖的方式觀測實時的生產情況。管理者既可以通過C/S（客戶端/服務器）方式用程序查看實時及歷史數據，也可以通過B/S（瀏覽器/服務器）方式用WEB瀏覽器進行本地或遠程查詢。同時，管理系統中的數據服務器對接收到的實時數據進行優化處理，并存儲在數據庫中，以供管理者分析、決策，進行監控。

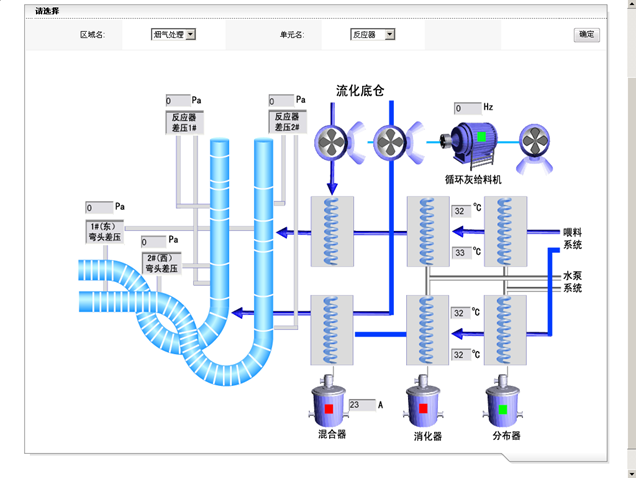

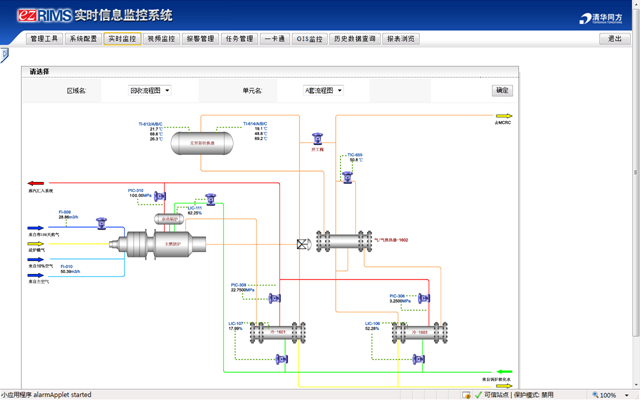

ez RIMS系統功能模擬圖組態與展示 ez RIMS使用的是SVG可縮放的矢量圖格式，以系統模擬圖的方式允許用戶實時的在瀏覽器上監測生產現場系統運行的實際情況，實時觀測現場的各項指標。
該功能主要完成對控制系統上各個需要監控的設備在系統模擬圖上的顯示形式、位置等參數的定義，包括：模擬設備的實時數據的棒圖顯示、列表式顯示，實時數字顯示、開關量的實時圖形顯示等；并可以定義各模擬設備的報警閾值，實現報警顯示。

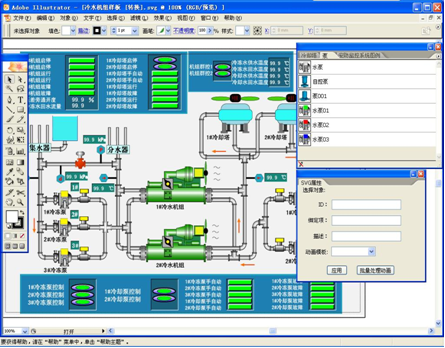

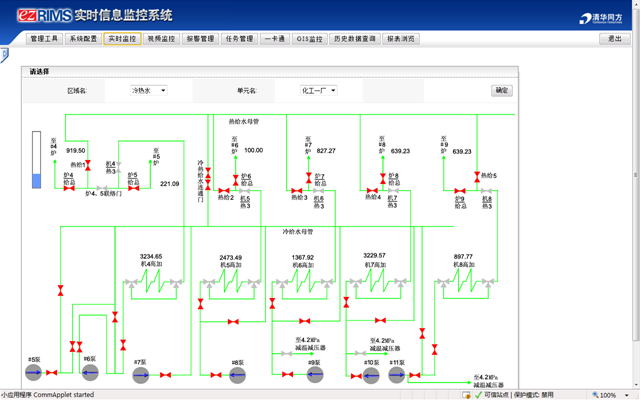

ez RIMS組態模擬圖
ez RIMS使用目前最流行、功能最強大的Adobe Illustrator矢量圖形編輯軟件作為組態工具的繪圖引擎部分，使用并可應用Illustrator提供的豐富的繪圖功能，依托Illustrator的矢量圖形編輯功能可以使組態圖形的繪制變得輕松且易于培訓。
相對于采用位圖的組態軟件，矢量圖具有容量小、縮放不失真等特點。由于矢量圖形通過基于XML的文本格式表達和傳送，數據量可比同等質量的圖形減少10倍以上，大大提高了網絡傳輸效率并減少了存儲空間。
ez RIMS同時提供豐富的可擴展的組態元件圖庫，設計者可將自己設計的圖形存入自定義圖庫中或新建圖庫，圖庫元件采用拖拽的方式直接放到編輯的矢量圖中使用，大大減少了組態圖形繪制的工作量。

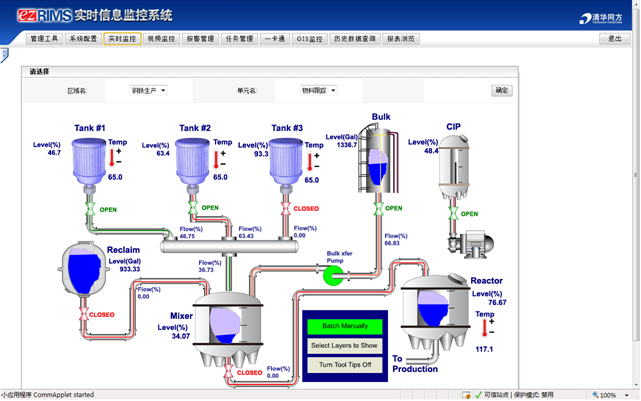

ez RIMS組態模擬圖二
曲線組態與展示 實時趨勢曲線可以察看某一個數據庫點或中間點在當前時刻的狀態，同時可以保存一小段時間的數據趨勢，這樣通過ez RIMS就可以及時的了解當前設備的運行狀況，便于對生產系統進行實時監控。

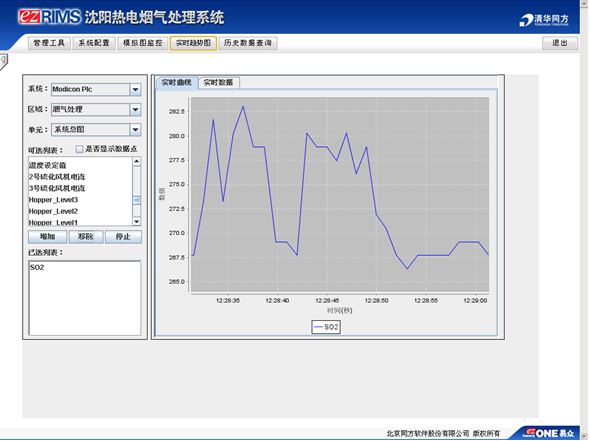

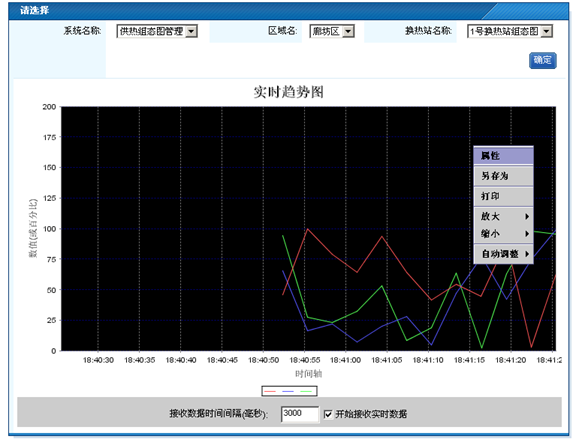

ez RIMS實時趨勢曲線
歷史數據曲線可以顯示現場設備的某個參數在指定時間內的點值變化曲線及其報警線，可以同時觀察多個參數曲線的對比顯示，并可以動態的添加、刪除曲線；可以查看各個參數的報警限值，統計每個參數在指定時間段內的最大值、最小值及其相對應的取值時間；也可以任意縮放曲線來查看各指定時間精確的點值信息或總體趨勢；當數據超過規定的限值時，系統可自動產生報警信息。

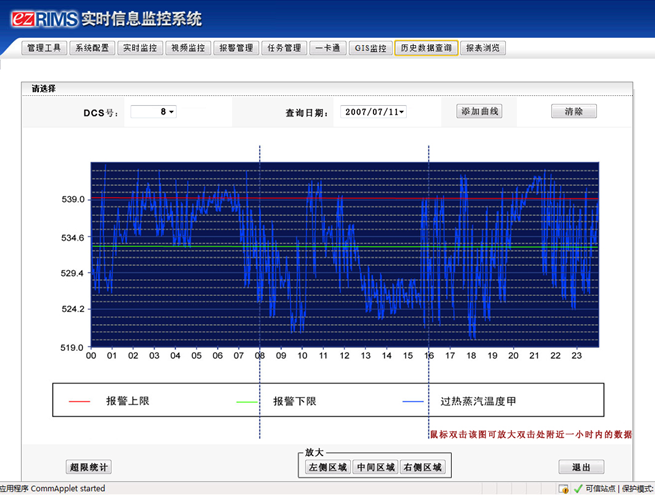

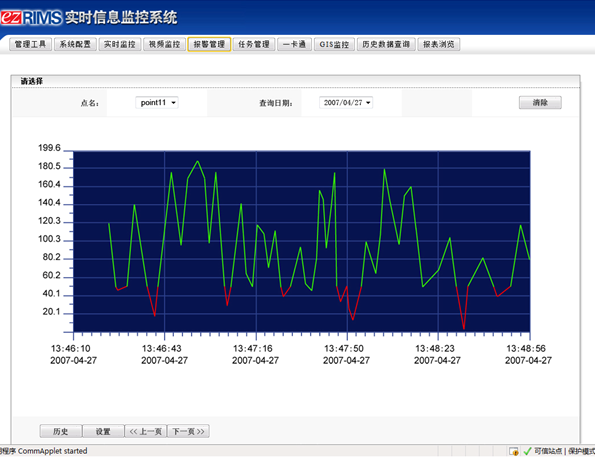

ez RIMS歷史趨勢曲線
超限時間統計與報警 在 ez RIMS系統中，用戶可以根據需要靈活設置基于實時數據的報警規則和控制執行策略規則。系統提供GSM/GPRS短信、e-Mail、網頁等多種報警發送機制，系統管理員和用戶可在系統配置頁面（可遠程）上根據預定權限設置進行報警事件的記錄、操作、跟蹤。系統可以根據聯動規則執行視頻聯動，并對報警提供數字預案輔助處理功能。
超限統計功能可以查看任意時間段內某個參數超過報警限值運行的時間累計情況，同時還可以實現所有重要參數的超限額運行時間統計報表，從而使管理者能據此實時的對生產現場進行優化調整。

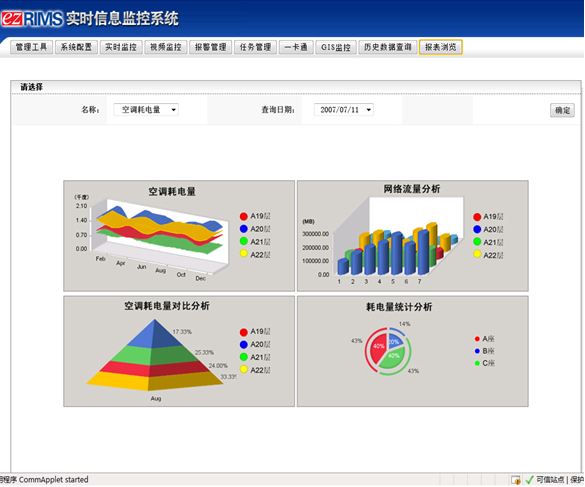

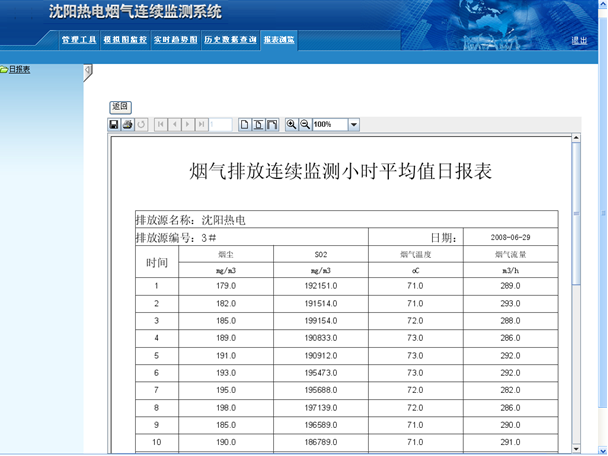

靈活報表組態與展示 ez RIMS提供了靈活的報表功能，用戶無需編寫代碼，只需簡單配置即可實現查詢和報表功能，節省了90%的工作量。系統具有可視化查詢和報表配置界面，可以批量生成文件，針對復雜的報表，系統提供可引用報表模板。
這種靈活報表功能可以滿足企業的生產日?qǐng)?bào)表、班報表的查詢需求，快速地收集和顯示關心的現場設備數據。報表反應了現場的實時生產情況，對長期的生產過程數據進行分析統計，使管理者和系統維護人員能夠?qū)崟r(shí)地掌握生產情況并進行及時地分析生產，為企業提供了高效、高質、低耗的生產過程。
系統同時為用戶提供了功能強大的查詢功能，針對實時數據進行分析、展現，針對歷史數據（包括歷史數據、巡檢數據、網絡數據、監控節點數據）應用ez BI商業智能工具進行數據挖掘�？筛鶕�(jù)需要，靈活設置各種查詢條件，提供多種統計分析報表，如單棒圖、雙棒圖、三棒圖、多線圖、X-Y圖（坐標點繪圖）、數字式（列表）等形式，并可與時間排程、郵件發送功能相結合，生成多種輸出格式的報表（如HTML格式、PDF格式、Excel格式等），發送給指定用戶，豐富決策分析功能，方便用戶查詢數據、分析趨勢、制定調整方案。同時，系統具有擴展性，為新的查詢應用進行定制開發。同時，系統能夠提供給二次開發人員以圖形化配置界面，方便開發新查詢功能。

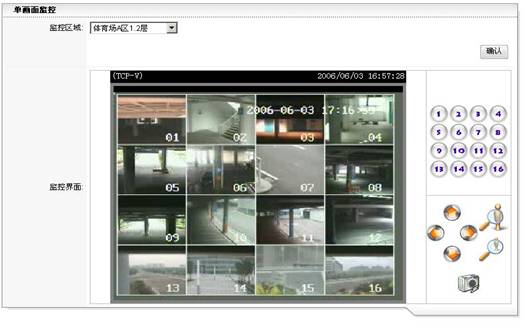

視頻監控集成 通過瀏覽器，可以實現多種監控方式（單個攝像頭的監控，亦可支持畫中畫監控、四畫面監控、三九畫面監控、十六畫面監控等）實時監控圖像，并可以進行云臺控制，如控制攝像頭的左右上下轉動以及焦距的拉伸等操作并且具有實時的畫面截取和視頻的錄像、回放功能。
ez RIMS系統優勢 Ø ez RIMS基于ez ONE平臺開發、運行，由此繼承了ez ONE的所有功能，如：可以集成各種企業業務系統（如ERP、CRM、CMS）、辦公應用系統、決策支持系統、電子郵件系統等；定制個性化的頁面風格、布局；對用戶、資源的統籌管理。
Ø 強大、快速、靈活的報表組態工具：通過很短的時間即可定制生成企業需求的報表。
Ø 互動HMI：基于網絡分布式協作的靈活矢量圖互動組態功能，豐富的可擴充圖庫支持，所見即所得的開發環境, 依托Illustrator的矢量圖編輯功能可以使組態圖形的繪制變得輕松且易于培訓。
Ø 跨平臺：ez RIMS支持Windows，Linux，UNIX等操作系統。支持SQL Server, Oracle等多種數據庫系統。
Ø 安全性：提供身份認證、權限控制、信息保密、確保數據完整性等一整套安全保障體系，保證了個性化使用的安全性。
Ø 支持標準化接口：支持OPC、DDE、ODBC等標準化通訊接口，并且提供接口二次開發工具，可以方便地開發驅動，與其它非標準系統接口建立通訊連接。
Ø 支持4A：多層架構，支持個性化界面（包括無線、WML、網頁），基于規則引擎的報警（短信、e-Mail、聲音）和視頻聯動，真正實現4A（Anytime, Anywhere, Any device, Any network），使得管理者和工程維護人員無論身在何處，都可以實時地通過Internet或Intranet使用標準的瀏覽器在線監控生產現場的情況，處理現場的異常狀況或進行工程維護，使維護工作變得及時、高效，并降低了工程維護成本。
典型案例 Ø 國家電網公司“SG186”工程總部企業門戶開發實施項目
Ø 遼寧省大連供電局信息平臺
Ø 國投北部灣電廠資源管理系統MES（包括 廠級監控信息系統）
Ø 大唐三門峽發電有限責任公司實時數據系統
