暨綿浩 麻文興 楊建清
廣州數控設備有限公司，廣州（510165）
摘要 ：本文探討了在高精度伺服控制系統中基本控制方案以及電流環的控制策略。詳細敘述了電流采樣與處理，以及關鍵件的選型。
關鍵詞： LEM電流傳感器 空間矢量控制 DSP 伺服控制
中圖分類號： TM351 文獻標識碼： A
The Application of LEM Hall Current Transducer in Digital Servo Driver
And Design of Digital Servo Current Loop
JI Mianhao, MA Wenxing, YANG Jianqing
GSK CNC EQUIPMENT CO..LTD.
Guangzhou (510165)
Abstract ： This paper presents the proposed control in high performance digital sevro control system and digital curen loop. Based on this, This paper briefly introduces the design of the curen loop and the selection of the key component .
Key words: LEM Current Transducer; SVPWM, DSP, Servo Control
一、引言
伺服技術是跟蹤與定位控制技術，是機電一體化技術的重要組成部分，它廣泛地應用于數控機床、工業機器人等自動化裝備中。隨著現代工業生產規模的不斷擴大，各個行業對電伺服系統的需求日益增大，并對其性能提出了更高的要求。因此研究、制造高性能、高可靠性的伺服驅動系統是工業先進國家竟相努力的目標，有著十分重要的現實意義。
目前數字伺服驅動器基本被日本、歐美等國家壟斷。我國每年需要從國外進口大量的此類設備用于CNC數控機床等行業，進口驅動器價格高，維修服務不便。我國具有自主知識產權的全數字式伺服驅動器約于90年代開始規�；a(chǎn)制造。華中數控HSV系列全數字交流伺服電機驅動單元具有良好的性能。我公司自主開發的全數字交流伺服系統調速比為1:5000。高端產品往往要采用國外的交流伺服系統，主要是國產伺服驅動控制器在高速和高精等控制特性方面，與日本的FANUC、三菱、松下、富士以及德國的西門子等國外先進產品相比，還存在著顯著差距。
二、數字伺服系統的控制策略
數字伺服系統一般是由三個閉環來完成. 其原理如圖1所示，第一層是位置環、第二層是速度環、第三層是電流環；其中位置、速度都是外環，而電流環則是系統內的內環，它的構成是由核心硬件以及關鍵解算軟件組成的，全數字伺服系統是數控機床的核心傳動部分，也是技術難度最大的部分，其最主要的特點就是高速、高精、功能豐富多樣。電流環是伺服系統的核心控制環，而保證速度精度以及力矩平穩性的最關鍵就是數字伺服中的電流環的設計，所以一個系統性能是否優秀與電流環的設計息息相關。

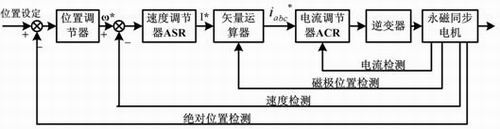

圖1 永磁同步電機伺服系統的基本框圖
永磁同步電機矢量控制系統框圖如圖2所示.從圖2可知，永磁同步電機矢量控制系統主要由下面幾部分組成：1）轉子磁極位置檢測和速度計算模塊；2）速度，電流調節器；3）坐標變換模塊；4）SVPWM模塊；5）整流和逆變模塊；6）電壓/電流采樣模塊。其控制過程如下：速度指令信號與檢測到的轉子速度信號相比較，經速度控制器的調節，輸出 指令信號，作q軸電流控制器給定信號，d軸電流控制器的給定信號為0。電流采樣得到的三相定子電流 通過Clark變換化為 坐標系兩相電流 ，通過Park變換后，化為d-q旋轉坐標系的電流值 ，分別是d軸和q軸電流調節器的反饋輸入。d軸和q軸電流的給定和反饋之間的偏差分別輸入到d軸和q軸的電流控制器，經過控制器的調節后輸出電壓 ，再經過Park逆變換分別化為α-β坐標系軸電壓 ，調制SVPWM模塊輸出六路PWM，驅動IGBT產生頻率和幅值可變的三相正弦電流輸入電機。

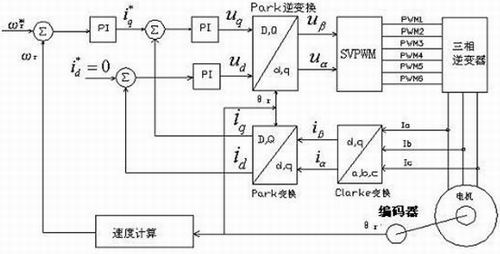

圖 2 永磁同步電機 矢量控制系統框圖
三、數字伺服電流環設計概要
電流環由電流調節器和逆變器組成，其作用是使電機繞組電流實時、準確地跟蹤電流參考信號，電流控制器主要有線性電流控制器、滯環電流控制器和預測電流控制器三種。在線性電流控制器中，電機繞組電流與參考電流相比較，其差值通過PI控制器與三角波信號相比較，從而產生PWM信號控制逆變器。其優點是逆變器的開關頻率固定，缺點是易產生相移和系統延遲。在線性電流控制系統中，PWM開關頻率的變化對轉矩波動的影響不是很大，因此PWM開關頻率的選擇應主要以適應電機的轉速范圍為依據，而并不是越高越好。在滯環電流控制器中，電機繞組電流與參考電流利用滯環比較器進行比較，滯環比較器的輸出用于控制逆變器。其優點是瞬態響應能力好，不存在相稱和系統延遲，缺點是逆變器的開關頻率不固定。采用滯環電流控制時，帶寬對電機的轉矩波動影響很大，為了減小轉矩波動宜采用較小的帶寬，但是帶寬的減小受到逆變器開關能力的限制，這在設計時需要綜合考慮。在預測電流控制器中，利用繞組實際電流的采樣值與參考電流的采樣值及電機的電壓方程，計算出強迫實際電流跟隨參考電流所需的電壓，通過PWM控制逆變器，采用積分補償環節，可以有效地彌補電機參數變化對電壓計算結果的影響，這種電流控制方法具有良好的穩態和動態性能，其缺點是結構復雜并需要高速微處理器。
四、伺服系統的硬件設計 及 電流傳感器選型
交流伺服系統主要由五部分組成：永磁同步電動機，電源模塊，驅動與逆變電路模塊，速度與位置檢測電路模塊以及控制電路模塊。 控制電路模塊包括核心控制芯片,人機界面和通訊模塊四大部分；驅動與逆變電路模塊包括逆變器主電路，電壓/電流采樣電路，過壓/欠壓保護、上電限流保護與制動電路等,以下介紹核心控制芯片,逆變電模塊(IPM)及著重介紹電流傳感器的選型。
伺服的核心控制芯片采用TI公司最新的電機專用控制芯片TMS320F2812。與其它同類DSP相比它有以下突出性能:(1)采用高性能的靜態CMOS技術,主頻可以達到150MIPS,使得指令周期縮短到6.67ns(150MHz),并采用32位操作,從而大大提高處理能力;(2) 低功耗,供電電壓降為1.8V(內核)和3.3V(I/O);(3)片內高達128K字的FLASH程序存儲器,18K的SARAM和4K的ROM;(4)具有12位的A/D轉換器,最小轉換時間為80ns等.
逆變電路使用的是三菱公司的IPM模塊PS21867，該款智能功率模塊采用第5 代IGBT 工藝，內置優化后的柵級驅動和保護電路，以不可思議的超小型體積，輸出功率強勁的三相波形。它具有以下突出性能:(1)完整的功率輸出電路，直接連接負載;(2)內置柵極驅動電路;(3)短路保護；(4)驅動電壓欠壓保護；(5)采用第五代低功耗IGBT 管芯；(6)超小型體積，僅重65 克.
因為采樣的精度和速度直接導致整個電流環的運算精度，從而直接對系統的性能產生非常重大的影響。而在電量參數測量領域內，作為首屈一指的領導廠商萊姆（LEM）公司的霍爾電流傳感器由于其穩定可靠的產品性能成為本系統設計的首選。型號為LTS25-NP. 此款傳感器采用的是單電源供電,相對于采用雙電源供電的傳感器, 萊姆傳感器在外圍的硬件電路設計上更加簡單,不需要增加電壓抬升電路(雙電源供電的傳感器必須增加電壓抬升電路使負電壓轉換為正電壓后才能進入DSP)從而減少電源對系統的干擾.。此款傳感器另一優點是溫漂小,精度高;而且內置采樣電阻,其輸出端是電壓型輸出,避免了因增加外接采樣電阻以及運放后進入DSP使精度有所降低. LTS25-NP.型傳感器的具體特點和性能參數如下：(1) 原邊額定電流有效值IPN ：25A; (2) 原邊電流測量范圍IP ：0～±80A; (3) 供電電壓: +5V; (4) 輸出電壓Vout ：2.5±0.625V; (5) 轉換率KN ＝NP ：NS 為：1：2000; (6)總精度：±0.2％; (7) 線性度：小于0.1％; (8) 反應時間：小于500ns;

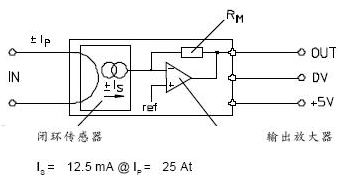

圖 3 閉環電流霍爾傳感器原理圖
該傳感器有正極（+5）、測量端（OUT）及地（0）三個管腳，如圖3所示。其工作原理如下：該款傳感器是閉環霍爾電流傳感器,使用霍爾器件作為核心敏感元件、用于隔離檢測電流的模塊化產品，其工作原理是霍爾磁平衡式的(或稱霍爾磁補償式、霍爾零磁通式)。當電流流過一根長的直導線時，在導線周圍產生磁場，磁場的大小與流過導線的電流的大小成正比，這一磁場可以通過軟磁材料來聚集，然后用霍爾器件進行檢測，由于磁場的變化與霍爾器件的輸出電壓信號有良好的線性關系，因此，可以用測得的輸出信號，直接反應導線中電流的大小。為防止干擾，在霍爾傳感器的供電電源端和地端單獨并接一只1uF的退耦濾波電容。
五、LEM 傳感器與電流檢測電路
電流檢測電路是把永磁同步電機的三相定子電流經傳感器后進入DSP轉換成是數字形式并進行一系列的變換,由于本系統是三相平衡系統:Ia+Ib+Ic=0; 因此只需要檢測其中兩相電流,就可以得到三相電流. 由永磁同步電機的數學模型可知, 定子電流檢測的精度和實時性是整個矢量控制系統精度的關鍵, 因此本系統采用LTS25-NP.型傳感器來檢測電流.
在本系統中，由兩個LEM模塊檢測A相和B相的電流. 在實際調試中，由于經過傳感器出來的電流信號有高次偕波及其它干擾信號，因此必需要設計濾波器把高次偕波及其它干擾信號抑制掉。結合實際情況考慮，本文設計了帶有電壓跟隨的二階低通濾波器的電流檢測電路，具體原理圖如圖4所示。

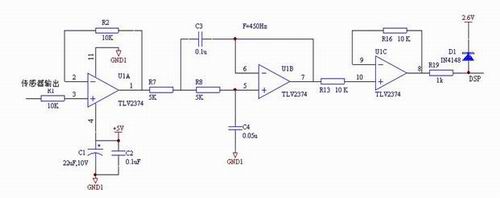

圖4 電流 檢測及模擬 二階低通濾波器設計電路
在上圖中，二階低通濾波器參數選則及計算一般按照以下公式：
上式表示低通濾波器的截止頻率。在本設計中取電阻R=10KΩ，C3=0.1μ,C4=0.05μ。因此計算出濾波器的截止頻率 為224Hz。經過上述的設計后，從濾波器出來的信號基本上是不含有高次偕波及其它干擾源的電流信號，這個信號通過后級電路放大及限幅處理后使電壓幅值限定在0—3V內再進入DSP進行處理。
六、實驗結果
實驗系統中，PWM頻率為15kHz，死區時間為3μs，電流環采樣周期為67μs，速度環采樣周期為0.67ms，速度環的輸出限幅值為額定電流的1.5倍，電流環的輸出限幅為額定電壓的1.2倍。實驗控制一臺8極的永磁同步電動機電機，其參數為:額定功率:2.2kW，額定轉速:3000r/min，額定電流:5A，額定轉矩: 5 Nm, 額定電壓: 220V。電機分別在10 rpm、200 rpm、1000 rpm、2000 rpm 且速度調節器參數設置為：kpv =0.5，kiv =0.02；電流調節器參數設置為：kpi =0.2，kii =0.02時的起動—停止過程的轉速曲線分別如圖5至8所示。
從圖所示的實驗波形可看出當電機空載運行時，系統運行在速度電流閉環狀態下,可迅速達到穩態，超調及穩態誤差都很小，實驗結果表明本系統設計合理，具有良好的動靜態性能。

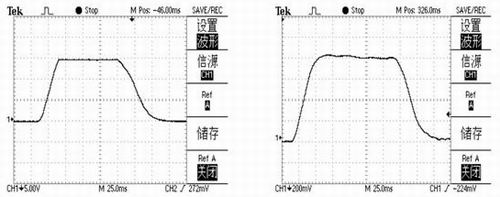

圖 5 10 rpm 起動—停止曲線 圖 6 200 rpm 起動—停止曲線

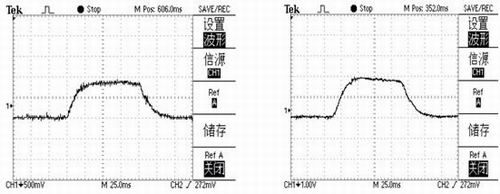

圖 7 1000 rpm 起動—停止曲線 圖 8 2000 rpm 起動—停止曲線
七 、結束語
在本系統應用中，LEM傳感器能正確的測量電機電流,并轉換成相應輸出量，各方面性能指標都能滿足本系統的要求, 是一款非常不錯的產品, 在本系統研發的過程中，非常多謝該公司的張家偉和于寧兩位工程師周到的服務和技術支持. 希望以后LEM電子公司能提供更多的產品和更好的技術支持,一起為我國的高端伺服控制產業取得更大的發展而努力.
參考文獻：
[1] 秦憶等，現代交流伺服系統，武漢：華中理工大學出版社, 1995年1月：1-114
[2] 陳伯時，電力拖動自動控制系統，北京：機械工業出版社，2005年1月：97-255
[3] 陳 堅，電力電子學，北京：高等教育出版社，2002年1月. 124-128
[4] 蘇奎峰，呂強等.TMS320F2812原理與開發, 北京：電子工業出版社，2005年4月：423-438
[5] 張占松、蔡宣三，開關電源的原理與設計（修訂版）[M].北京：電子工業出版社，2004
[6] 張劍，潘月斗，許鎮琳，王天將，數控機床伺服系統高精度位置檢測研究與實現.制造業自化，2004年，第26卷第10期：23-25.
[7] LEM. LTS 25-NP系列電流傳感器DATASHEET [Z]. 北京萊姆電子有限公司
[8] LEM. LTSR 25-NP系列電流傳感器DATASHEET [Z]. 北京萊姆電子有限公司
