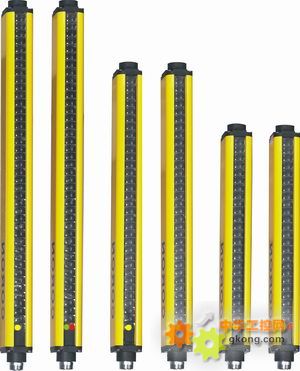

GAM測量光柵
■特點
●用于工業自動化系統的高精度檢測和測量。包括在線檢測、精度糾偏、空洞檢測、邊緣和中心定位、張力控制、零件計數和在線產品尺寸外形檢測和以上類似的檢測和測量。
●外形尺寸：35 mm×55 mm
●高分辨率：光軸間距最小僅為10mm，可以更加安全的保護人體手指。
●多種選擇：檢測高度從140mm－2840mm,光軸數從4~72，可根據使用裝置的監視范圍進行選擇.
●性能保證：放大器外置,采用調制光源,同步掃描方式,抗外部干擾能力強,安裝使用方便.
●優質的防護能力：優質的防護結構和抗振性，使光幕可在惡劣的場合使用和重型設備中可靠使用
●主信號輸出有：模擬量輸出（4-20mA或1-5VDC輸出）、RS485通訊輸出。
●輔助信號輸出為常開或常閉繼電器無源觸點輸出，可以連接任意負載。
●數碼管及紅、黃、綠三色指示燈使用戶可以準確、直觀快速的顯示被測物體的狀態。
●高反應速度，反應時間僅為20ms。
■型號說明
|
GAM |
□ |
□ |
—— |
□ |
□ |
|
產品系列 |
光軸間距 |
保護長度 |
—— |
光軸數 |
輸出方式 |
|
GAM |
10:10mm
20:20mm
30:30mm
40:40mm
80:80mm |
A:0-3m
B:0-6m
C:0-12m |
—— |
4、8、10、12、14、16、18、20……72 |
I:4-20mA
U:1-5VDC
R:RS485 |
■技術參數
|
參數與型號 |
GAM10 |
GAM20 |
GAM30 |
GAM40 |
GAM80 |
|
光軸距 |
16、24、32至72 |
8、10、12至72 |
4、8、12至32 |
|
光軸距 |
10mm |
20mm |
30mm |
40mm |
80mm |
|
最小檢測物體 |
φ15mm |
φ25mm |
φ40mm |
φ50mm |
φ100mm |
|
保護幅寬 |
光軸間距×（光路數-1） |
|
檢測范圍 |
A：0-3m B：0-6m C：0-12m |
|
電源電壓 |
DC12-24V |
|
功耗 |
＜8W |
|
響應時間 |
20ms以下 |
|
輸出 |
主輸出 |
I:4-20mA、U:1-5VDC、R:RS485 |
|
輔助輸出 |
常開或常閉繼電器無源觸點輸出 |
|
指示燈 |
發射器 |
紅燈亮、電源接通 |
|
接收器 |
紅燈亮、電源接通 |
|
動作指示燈：綠色亮――光路正常，綠色滅――光路被遮擋 |
|
防護等級 |
IP65 |
|
結構 |
外殼：鋁合金 端蓋：ABS工程塑料 支架：冷軋鋼板 |
|
使用
環境 |
溫度 |
－10－＋55°攝氏度（注意不可結露、結冰） |
|
濕度 |
15－85％ |
|
抗光性 |
太陽光：10000Lx，白織燈：3000 Lx |
|
抗振動 |
頻率：10-55Hz，振幅：0.75mm，在X、Y、Z各方向2小時 |
|
抗沖擊 |
加速度300m/s，在X、Y、Z各方向2小時 |
|
儲存
環境 |
溫度 |
-25-+70°攝氏度（注意不可結露、結冰 |
|
濕度 |
15-95％ |
