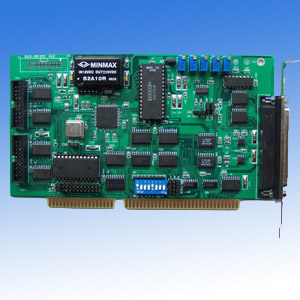

模擬輸入

轉換器：B.B.ADS774或兼容芯片
分辨率：12位
轉換器類型：逐次逼近
輸入通道：16路單端
模擬輸入范圍：（軟件可編程）

雙極性：±10V,±5V,±2.5V,±1.25V,±0.625V,±0.3125V

轉換時間：8us
過電壓保護：連續的最大至±30V
精度： 增益 = 1 0.01% of FSR ±1LSB
增益 =2, 4 0.02% of FSR ±1LSB
增益 =8,16 0.04% of FSR ±1LSB

輸入阻抗: 10MΩ
觸發方式：軟件，定時和外部觸發
數據傳輸：程序控制，中斷，DMA
數據處理能力：100KHz（最大）， DMA單通道數據傳輸

模擬輸出（D/A）

通道數：2個雙緩沖區模擬輸出
分辨率：12位
輸出范圍：內部參考：（單極性）0-5V或0-10V ; 外部參考：（單極性）最大：+10V或-10
轉換器：B.B 7541或相應的, 單片乘法
穩定時間：30us
線性：±1/2位最低有效位
輸出驅動：最大±5mA

可編程計數器

器件: 8254或兼容芯片
A/D定時觸發器: 32位定時器(兩個16位計數器級連), 帶2MHz時基
時觸發器頻率范圍:0.00046Hz-0.5MHz
計數器: 一個16位計數器帶2MHz時基

通用規范

I/O基址: 16個連續地址
接口: 37芯D型接口
IRQ級別: (11級) 3,5,6,7,9,10,11,12,15
DMA級別: 通道1和通道3
運行溫度: 0-55℃
儲存溫度: -20-80 ℃
濕度: 5-95%, 無凝結
功耗: +5V@ 450mA典型值
+12V@150mA典型值
尺寸: 緊湊型163mmX123m

產品特性

◇12位模擬輸入分辨率
◇最高至100KHz A/D采樣速率
◇16路單端
◇雙極性輸入信號
◇可編程選擇增益
◇芯片帶采樣/保持
◇2個12位單片集成電路多通道模擬輸出
◇16路數字輸入/輸出通道
◇3個獨立的可編程16位遞減計數器
◇3種A/D觸發模式: 軟件觸發,可編程定時觸發和外部緩沖觸發
◇DC-DC積分轉換器提供穩定的模擬電源
◇AT總線, 帶9級IRQ
◇37芯D型接口，緊湊型半長PCB
