鏟斗自動放平與動臂舉升限位系統簡介

1概述：

本裝置可適用多種規格，型號系列裝載機的鏟斗自動放平限位，動臂提升限位的控制，在無需太多改動裝載機內部控制線路的基礎上，控制操作桿可讓鏟斗自動放平，動臂提升至固定高度時自動停止提升，既減少操作員為鏟斗放平，動臂提升所進行的反復控制，又減少操作桿內部電磁閥工作頻率，最大限度保護電磁閥因工作頻率過多導致?lián)p壞，同時提高裝載機工作效率。

2技術參數：

１額定電壓為：12 VDC ， 24VDC

２信號輸出形式：一開，一閉　開關量信號輸出

３傳感器檢測距離：10mm

４使用環境溫度：-30℃— +75℃

５允許振幅：抗振20g

６傳感器外殼材料：不銹鋼

７傳感器防護等級：IP67可完全浸泡水中使用

８具有防振，防銹蝕，防水，防塵

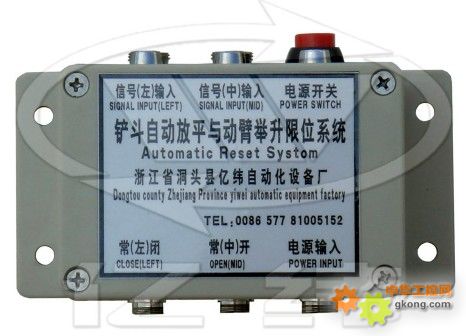

控制器所含配件：

集成控制器：              1臺

傳感器：                  2只

傳感器信號5米延長線：    2條

集成控制器電源線：        1條

集成控制器電源線接頭：    2個

集成控制器信號輸出線：    2條

集成控制器信號輸出線接頭：4個

工作原理：

一. 動臂提升限位:

本裝置由安裝在前車架上的接近開關與先導操縱閥中的電磁線圈組成,主要用于實現動臂在舉升過程中的自動限位.接近開關端部有一紅色指示燈,在動臂提升過程中,紅色指示燈不亮,電磁閥處于通電狀態,操作者可將動臂操縱手柄直接拔至最高位,操縱手柄將在磁場力的作用下自動吸合,此時,操縱者可將手放開(操縱手柄不會彈會中位);當動臂上升至其側面的感應金屬與接近開關對齊時,紅色指示燈亮,動臂限位開關動作,動臂上升保持電磁鐵斷電.失去吸力,動臂操縱手柄在復位彈簧的作用下自動彈回中位,動臂不再提升.

二. 鏟斗放平裝置:

本裝置由安裝在轉斗油缸上的接近開關與先導操縱閥中的電磁線圈組成,主要用于實現鏟斗在下降過程中的自動放平.此接近開關與動臂限位用接近開關結構相同,鏟斗在舉升位置卸料完成時,轉斗缸上的感應金屬與接近開關對齊,紅色指示燈亮,先導電磁線圈處于通電狀態,此時,操作者可將轉斗缸操縱手柄直接拔到收斗位置,操縱手柄在磁場力的作用下吸合,操縱者可將手放開,當運動至油缸上的感應金屬與接近開關錯位時,操縱手柄彈回中位,鏟斗停止轉動,此時下降動臂到地面,鏟斗將位于地面放平位置.當再次將鏟斗操縱手柄扳至極后位置,由于鏟斗放平限位開關的限位保持功能,收斗保持電磁鐵一直處于斷電狀態,鏟斗保持手柄不會被吸住(松手后會自動彈回中位).只有將鏟斗操縱手柄前推,鏟斗前翻(卸料)超過鏟斗放平位置時,鏟斗放平限位開關復位,鏟斗自動放平功能恢復,此時再將操縱手柄扳至極后位置時,鏟斗操縱手柄會保持在極后位置.
