針對您提到的SMT回流焊/過錫爐治具（載具/托盤/工裝夾具）加工定制及免費試樣的需求，以下是專業建議和關鍵信息整理：
一、核心需求確認
1.治具類型

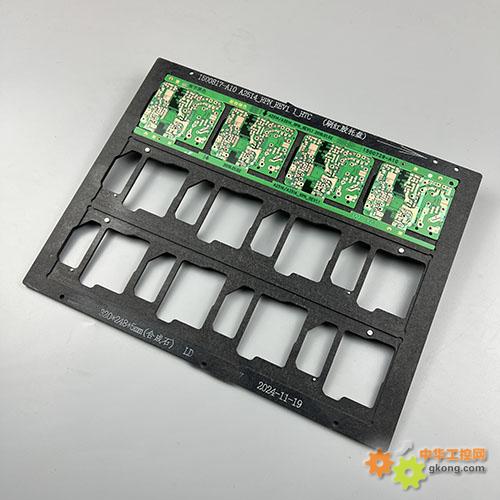

回流焊治具：需耐高溫（通常260℃以上），常用材料：合成石（如FR4）、鋁合金（帶隔熱涂層）。
過錫爐治具：側重耐焊錫腐蝕，材料需防粘錫（如鈦合金、特殊涂層鋼）。
其他需求：是否需帶定位柱、屏蔽蓋、防浮高設計等。
2.關鍵參數
PCB尺寸、厚度、元件布局（避免干涉）。
治具開口方式（鏤空、邊緣支撐或全包裹）。
是否需兼容自動化設備（如導軌寬度、機器兼容性）。
二、供應商選擇建議
1.專業廠商推薦
國內頭部供應商：
東莞凱格精密（GKG）、蘇州明志科技（專注SMT治具）。
深圳德森精密（回流焊配套治具經驗豐富）。
驗證要點：
是否通過ISO9001/14001認證。
提供同類案例（如手機主板、汽車電子治具）。
2.免費試樣策略
多數廠商支持首單免費試樣，但需注意：
試樣范圍：通常限基礎型號（如標準合成石治具）。
隱藏成本：可能需支付物流費或后續訂單鎖定。
談判技巧：
承諾小批量試產訂單（如100200套）換取免費試樣。
強調長期合作意向（年采購量≥5K套可獲更低單價）。
三、技術優化方向
1.成本控制
材料替代：小批量用玻纖板（FR4），大批量用鋁合金（壽命更長）。
模塊化設計：可更換定位模塊，適配多型號PCB。
2.性能提升
添加耐高溫硅膠墊防PCB變形（適合薄板）。
激光雕刻二維碼標識追蹤治具使用次數。
四、風險規避
1.試樣驗收標準
測試項需包括：
3次以上過爐后PCB無翹曲。
治具邊緣毛刺≤0.1mm（避免刮傷設備）。
2.知識產權保護
簽訂NDA協議，要求供應商銷毀設計稿備份（敏感產品適用）。
五、行動步驟
1.提供文件：
發送Gerber文件+拼板圖（治具廠需根據PCB設計開孔）。
注明特殊元件（如BGA需加強散熱孔）。
2.比價策略：
同時聯系35家供應商，對比：
報價差異（合成石治具均價￥80200/套，量大可降30%）。
交期（常規57天，加急需加費）。
