耐高溫精密鋁合金波峰焊過爐治具和SMT治具是電子制造中用于支撐、保護和定位PCB板的關鍵工具，尤其在高溫焊接過程中確保精度和可靠性。以下是關于這兩類治具的詳細說明：

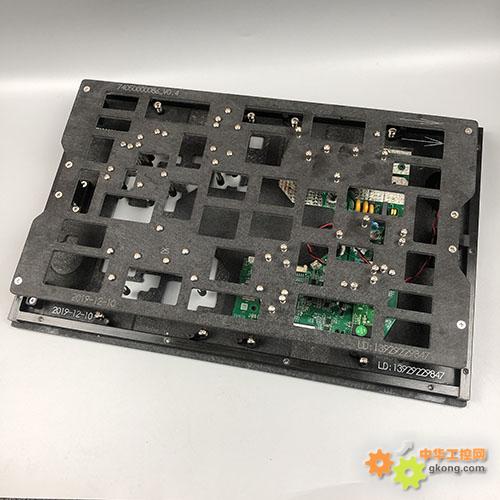

1.耐高溫精密鋁合金波峰焊過爐治具
#特點與要求
耐高溫材料：通常采用6061或7075鋁合金，經硬質陽極氧化處理（表面硬度HV≥800），可長期耐受260300℃的波峰焊高溫不變形。
精密結構：CNC加工精度達±0.02mm，確保PCB定位孔與治具的匹配性，避免焊接偏移。
散熱設計：優化開槽或鏤空結構，平衡散熱與支撐，防止局部過熱導致PCB變形。
防焊渣設計：治具邊緣加裝耐高溫硅膠條或特氟龍涂層，減少焊錫飛濺殘留。
#典型應用
通孔插件（THT）元件的波峰焊制程。
雙面板或多層板的二次過爐保護。
高密度PCB的焊接遮蔽（如避免連接器焊盤沾錫）。
2.SMT治具（表面貼裝技術治具）
#類型與功能
印刷治具：用于鋼網定位，確保錫膏印刷精度（厚度誤差±0.01mm）。
貼片支撐治具：帶真空吸附或磁性固定功能，防止薄板在貼片機高速運動中移位。
回流焊載具：耐高溫合成石（如FR4）或鋁合金材質，保護敏感元件（如LED、BGA）免受熱風沖擊。
#關鍵性能
輕量化：鋁合金治具重量需＜1.5kg（針對大尺寸PCB），提高產線效率。
ESD防護：表面處理需滿足ANSI/ESDS20.20標準，電阻值10^610^9Ω。
模塊化設計：快拆式定位銷或可調擋邊，適應多型號PCB快速切換。
3.材料對比與選型建議
|特性|鋁合金（6061）|合成石（FR4）|鈦合金|
|---------------|---------------------|---------------------|---------------------|
|耐高溫性|300℃（短期）|280℃（長期）|500℃以上|
|熱膨脹系數|23.6×10^6/℃|1216×10^6/℃|8.6×10^6/℃|
|成本|中等（￥200500/kg）|低（￥100300/kg）|高（￥8001500/kg）|
|適用場景|高精度波峰焊/多次回流|低熱變形要求的SMT載具|超高溫特種焊接|
4.使用與維護要點
清潔保養：每日用IPA（異丙醇）清理治具表面錫渣，每月檢查定位銷磨損（允許公差＜0.05mm）。
壽命管理：鋁合金治具在每日雙班制下典型壽命為1.52年，建議建立定期校準制度（如每3個月三次元檢測）。
存儲條件：濕度控制4060%RH，避免疊放導致變形。
5.行業趨勢
智能化集成：部分高端治具嵌入RFID芯片，實現生產數據追溯（如過爐次數、溫度曲線）。
3D打印應用：對于小批量復雜治具，可采用耐高溫樹脂（如PEI）快速成型，縮短交期至24小時。
如需進一步優化設計（如減重方案或熱仿真分析），建議提供具體PCB尺寸和工藝參數（如峰值溫度、過爐速度）。‘’補vsdf厸㐰顧a‘’
|
