產品特性
即插即用型(PnP)
迷你型尺寸
10BASE-T/100BASE-TX兼容
屏蔽RJ-45接頭
自適應速率、雙工和流量控制
全雙工或半雙工可選
具廣播風暴控制
級聯方便
寬范圍交流、直流供電, 可冗余供電
LED顯示燈可以提供端口活動/連接/數據、雙工和供電的 狀態顯示
方便的釘軌安裝
符合EMC工業環境
CE標識，UL508工業控制設備認證
c-UL認證，C22.2 CSA No. 14-M91，工業控制設備認證
UL1604認證，CSA標準C22.2編號213-M1987，在 Class 1，Division 2惡劣環境下使用的 EISM迷你型交換機專為縮小的面板和小型設備的空間限制引起的空間而設計。
EISM5-100T設計為五端口迷你型交換機。一個上連端口專用于級聯，避免了交叉電纜的使用。該產品的功能與EIS8-100T產品類似。它將以太網網絡分割為五個沖突域。沖突域在各自端口終結，通過在多個數據鏈路間充當“橋”，與集線器相比，生成了網絡范圍更大。每個端口自動協商速率和雙工，是工作在10還是100Mbps？是采取半雙工還是全雙工？如果選擇全雙工，使用的流量控制為PAUSE方案。半雙工下，自動使用backpressure方案。
交換機通過閱讀完整的數據幀獲悉端口位置并查看源地址。源地址端口表由此生成并得到維護。自此，網絡通訊限制在與本次傳送有關的端口上。由于同步傳送在這些端口上自動初始化。同樣，表值根據現場接線變化自動刷新。如果在某一端口接收了目的地未知的幀，其它所有端口也會接收此幀。廣播或多播時情況相同。
為驗證網段遠端的網卡或集線器已工作，需監測鏈路完整性。正常時，如果鏈路存在，每個端口指示燈常亮，活動時閃爍并通過顏色顯示速率：綠色為100Mbps，黃色為10Mbps。設有一綠色電源指示燈。
其它特性包括寬范圍低壓直流或交流供電，并提供了冗余電源的接法。產品可安裝在TS-32或TS35型DIN軌上，使得面板安裝非常方便。

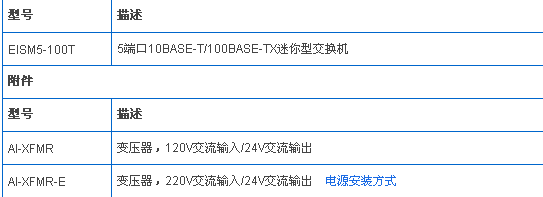

訂貨信息
