產品特性
EISB產品技術特性:
寬范圍工作溫度(-40℃~75℃)
兼容10BASE-T/100BASE-TX/100BASE-FX
16，24全電口或光電混合接口，功能及外形高度精密集成
電口自行調整直行或交叉線(Auto-MDIX)
寬范圍低壓交流或直流電源
冗余電源連接
自適應或靜態速率，雙工可選, 具流量控制功能
電口可選全雙工或半雙工操作
緊固型尺寸，釘軌或面板安裝
工業級別EMC兼容
CE標識，UL508工業控制設備認證
c-UL認證, C22.2 CSA No.14-M91，工業控制設備認證
EISB_M產品附加特性:
SNMP協議管理
RapidRingTM環網冗余技術(網絡斷開恢復時間小于300毫秒)
觀看flash演示 RapidRingTM
高速骨干和冗余的主干技術(網絡斷開恢復時間小于10毫秒)
觀看flash演示Trunking
支持虛擬局域網(VLAN)
支持服務質量(QoS)
可編程出錯繼電接口
端口鏡像設置
可編程出錯繼電器
免費現場軟件直接升級
通過網絡瀏覽器或超級終端進行配置
EISB藍鍛精密型帶管理功能工業以太網交換機，可應用于各種工業環境，工作溫度為-45 ~ +75℃，特別是冶金、能源、水利、高速公路等行業。
科動德國分公司生產的該系列工業以太網交換機，提供8-24接口的全系列產品，從即插即用型到高端的管理型(管理型EISB_M系列產品支持各種管理功能，可組成冗余的快速環網，恢復時間<300ms)，品種非常齊全。DIN軌或面板安裝、使用冗余的低壓電源、ST/SC接頭單�；蚨嗄９饫w可選。
RapidRingTM快速環網介紹
快速環網是美國科動控制公司針對以太網所研究出的高速冗余技術。此項技術不僅能夠保證網絡在遇到故障時，通訊能在300毫秒內恢復(運用于20個以上交換機時)，還可以在環網鏈接斷開時通過出錯繼電器、指示燈、或SNMP發出警報。一旦出現環網斷開的情況，指示燈將會在斷開連接的交換機上發出警報，激活其狀態繼電器，將出錯信息通過SNMP反饋給用戶。這將會有利于用戶在使用中及時發現環網的斷鏈情況。
在使用RapidRingTM快速環網技術時，EISX8M, EICP8M和EISB_M系列交換機可以組成一個簡單的環網結構。將每個交換機的端口7和端口8相連接。根據交換機的型號不同，可以選用電纜或光纖連接成環網。
為了使每個交換機的7口和8口都能正常運行，每個交換機必須通過管理頁面或者控制端口設置成快速環網，而且在這個網絡中，其中一個交換機必須設為主交換機，這個主交換機在網絡中可以通過后備端口對連接中斷進行修復。
網絡在正常運行時，主交換機的后備端口(端口8)將是處于休眠狀態。這樣就使得環網中線纜完好時，任何交換機之間都能夠交換數據信息。一旦線纜連接中斷的情況出現，主交換機將會接收到此信息，由此激活其后備端口，使得網絡通信恢復正常運行。同時，網絡中7口和8口斷開連接的交換機，其繼電器將會隨之閉合，指示燈也會向用戶發出錯誤警報。一旦線纜修復正常，繼電器和指示燈也都會恢復其正常狀態。
RapidRingTM快速環網還可以支持雙環網連接。它在配線和網絡形式上擁有更大的靈活性。兩個環可以通過Trunk技術連接起來，這些連接同樣是冗余的，對于單線的錯誤可以進行修復。

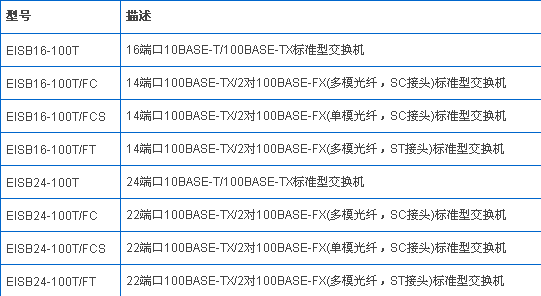

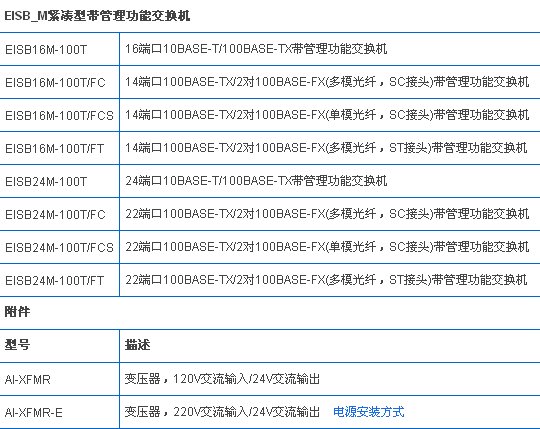

訂貨信息
