產品名稱：
|
串口服務器（EIC-NC20）
|
|
型 號：
|
EIC-NC20
|
|
價 格：
|
|
|
品 牌：
|
1147
|
|
|
|
EIC-NC20串口聯網服務器是RS232串口到以太網TCP/IP、UDP協議的雙向轉換傳輸設備，變傳統的串口通訊為網絡通訊，實現串口設備的快速聯網。轉換器采用透明傳輸?shù)姆绞剑脩舨挥弥繲CP/IP、UDP協議，不用更改程序即可實現原有串口設備之間的網絡連接。

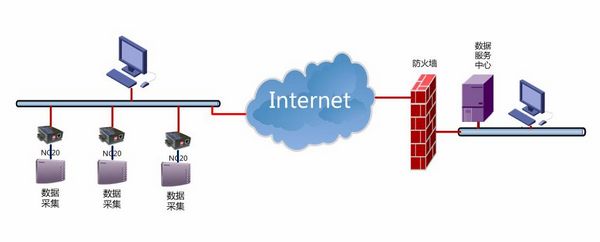

（圖）EIC-NC20將串口設備聯網進行數據傳輸
如圖所示前端數據采集設備通過EIC-NC20 串口聯網服務器將采集的數據連接到遠端中心，相當于串口設備作網口設備傳輸數據，從而實現串口設備聯網通訊。
- 解決計算機串口不足，代替多用戶卡；
- 代替為了長距離通信的MODEM、RS485；
- 解決了串口通信距離短的問題；
- 低端串口設備快速聯網的解決方案；
- 支持UDP/TCP網絡協議；
- 10Base-T以太網；
- RS232串口速率高達460800 bps；
- 串口三線/九線標準；
- 變底層的串口協議為廣泛使用的TCP/IP、UDP協議；
- 工業級別的設計；
- 穩定性：365×24小時；
- 通過超級終端類似于AT指令方式或設置程序靈活設置通信參數；
- 設備之間透明傳輸/非通明傳輸；
- 價格低廉；
- 工作溫度：-40℃ ～ +85℃；
- 防護等級：IP33；
實現RS232/RS485串口到以太網TCP/IP、UDP協議的雙向轉換，其功能如下：
- 把RS232/RS485串口接收到的數據轉為通過以太網TCP/IP或UDP協議發出去；
- 把從以太網接收到的數據轉為通過RS232/RS485串口發出。
硬件
- 16位120MHz的MCU；
- 50K數據緩存；
- 看門狗時鐘；
- RS232/RS485串口；
- 10M Ethernet。
串口信號
- RS232 DTE三線信號TxD, RxD, GND；
- 或者RS232 DTE九線信號TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND；
- 或者RS422信號TxD+, TxD-, RxD+, RxD-,GND；
- 或者RS485信號Data+, Data-, GND；
- 所有信號提供15 KV ESD保護。
串口策略
- 策略1：緩存超時 + 數據緩存超長；
- 策略2：SLIP封裝串口數據包；
- 此外還可以定制策略。
串口通訊參數
- 數據位：7,8；
- 校驗位：奇,偶,無；
- 停止位：1,2；
- 流控：RTS/CTS, 無流控；
- 速率：50Kbps～460.8Kbps。
LAN
- Ethernet 10 Mbps ；
- 內建2000V電磁隔離保護。
軟件系統
- 內置操作系統：μLinux；
- 網絡協議棧：TCP, UDP, IP, ICMP,DHCP,DNS。
|
|
|
