最大特點:
USB接口,方便PC/筆記本電腦即插即用,無需考慮供電;
窄帶抗干擾性強。接收靈敏度高。
主要應用:
無線抄表,電子衡器,無線排隊,體質智能檢測,工業設備數據采集,云臺控制,無線點菜機。
主要性能:
◆ 視距可靠傳輸距離可達800m(JZ874A)/2-3KM(JZ874B);采用GFSK的調制方式;
◆ 載頻 433 MHz, 也可訂制315M/868M/915M等其他載頻;ISM頻段,無需申請頻;
◆ 提供16個信道,如果用戶需要,可擴展到32信道;
◆ 接口速率:1200/2400/4800/9600/19200bps/38400bps;
◆ 信道速率:1200/2400/4800/9600/19200bps/38400bps;
◆ USB接口:USB接口既供電又傳輸數據,直接接上PC機或筆記本USB口,即插即用;
◆ 收發一體,半雙工, 數據收發轉換自動完成,只要向接口收/發數據即可,轉換時間短;
◆ 可用于點對點,點對多點,多點對點等多種通信組合方式;
◆ 數據透明傳輸,可傳輸較長的數據幀;
◆ 自動過濾掉空中產生的假數據,長期使用可靠性好,故障率極低;
◆ 供電要求: DC +4.5V~+5.5V;
◆ 低功耗:JZ874A:功率100mw,接收電流<20mA,發射電流<100mA; JZ874B:功率500mw,接收電流<45mA,發射電流<360mA
◆ 溫度:-20℃~+65℃;
◆ 體積:70mm×45mm×19 mm(不含天線);
◆ 互通型號:JZ871、JZ872、JZ873、JZ874、JZ875、JZ877、JZ878;
使用接口:
JZ874常用參數主要有:串口波特率與校驗,空中波特率,信道與頻率。這些參數均可通過我公司設置軟件進行設置。用戶在使用過程中也可根據我公司協議動態更改這些參數?罩兴俾蚀笥诖谒俾蕰r(shí),一幀可傳無限大數據,空中速率小于或等于串口速率時,一幀最多可傳255字節?罩兴俾试礁邥r(shí)傳輸距離會越近。用戶使用時請根據需要配置波特率。JZ874為5V供電(USB接口供電)。 JZ874考慮到USB供電問題,用戶不要接USB的延長線,否則會導致供電不足。
JZ874與互通型號的模塊正常通訊前提:
◆兩模塊信道(即頻率)一致
◆兩模塊空中波特率一致
◆兩模塊串口波特率及校驗與所接設備或電腦一致JZ874接口:USB接口。用戶使用時,需先安裝我公司USB驅動,虛擬一個串口。然后軟件打開該串口,即可進行數據傳輸。
技術參數:
調制方式 |
GFSK |
工作頻率 |
433MHZ |
信道數目 |
16 |
發射功率 |
JZ874A≤100mW;JZ874B≤500mW |
接收靈敏度 |
-121dBm |
發射電流 |
JZ874A:<100mA;JZ874B:<360mA |
接收電流 |
JZ874A:<20mA;JZ874B:<45mA |
休眠電流 |
無 |
信道速率 |
1200/2400/4800/9600/19200/38400Bit/s 用戶可設 |
串口速率 |
1200/2400/4800/9600/19200/38400Bit/s 用戶可設 |
收發轉換時間 |
<10ms |
接口數據格式 |
8E1/8N1/8O1 |
工作電源 |
4.5-5.5V DC |
工作溫度 |
-20℃~65℃ |
工作濕度 |
10%~90%相對濕度,無冷凝 |
外形尺寸 |
70mm×45mm×19mm(不含天線) |
互通型號 |
JZ871/JZ872/JZ873/JZ878 |
傳輸距離 |
視距:JZ874A:800-1200M;JZ874B:2-3KM |

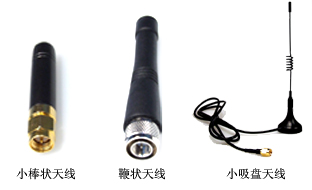

常配天線:

標配天線:鞭狀天線。
應用領域: 水電氣三表、智能卡、門禁考勤、無線排隊、云臺控制、樓宇控制、貨場物流、防盜報警、智能儀器儀表、無功補償、智能教學設備、體質檢測智能設備、測量設備、汽車黑匣子、自動控制、家居智能化等領域的數據控制和數據抄錄。
