最大特點:
全屏蔽,適合外接使用;
窄帶抗干擾性強。接收靈敏度高;
三種省電模式:硬件喚醒, 串口喚醒, 空中喚醒;
主要應用:
無線抄表,云臺控制,門禁考勤,無線點菜,電子衡器,工業設備數據采集,各種開關控制。
主要性能:
◆ 視距可靠傳輸距離可達2000m;采用GFSK的調制方式;
◆ 載頻 433 MHz,也可訂制315M/868M/915M等其他載頻;ISM頻段,無需申請頻;
◆ 提供16個信道,如果用戶需要,可擴展到32信道;
◆ 接口速率:1200/2400/4800/9600/19200bps/38400bps;
◆ 信道速率:1200/2400/4800/9600/19200bps/38400bps;
◆ 接口方式:TTL/RS232/485由用戶選擇,接口格式:8N1/8E1/8o1(特殊格式需定置);
◆ 數據收發轉換自動完成,只要向接口收/發數據即可,轉換時間短;
◆ 可用于點對點,點對多點,多點對點等多種通信組合方式;
◆ 數據透明傳輸,可傳輸較長的數據幀;
◆ 自動過濾掉空中產生的假數據,長期使用可靠性好,故障率極低;
◆ 功耗:功率500mw,接收電流<45mA,發射電流<360mA,休眠時電流<0.1mA;
◆ 三種省電模式: 硬件喚醒, 串口喚醒, 空中喚醒;
◆ 供電:DC +4.5V~+5.5V;
◆ 溫度:-20℃~+65℃;
◆ 體積:63mm×43mm×15mm(不含天線座);
◆ 互通型號:JZ877、JZ871、JZ872、JZ873、JZ874、JZ875、JZ878;
使用接口:
JZ877提供TTL、RS232、RS485接口方式之一,用戶選購時需根據自己的需要指定接口方式。JZ877常用參數主要有:串口波特率與校驗,空中波特率,信道與頻率。這些參數均可通過我公司設置軟件進行設置。用戶在使用過程中也可根據我公司協議動態更改這些參數。空中速率大于串口速率時,一幀可傳無限大數據,空中速率小于或等于串口速率時,一幀最多可傳255字節?罩兴俾试礁邥r(shí)傳輸距離會越近。用戶使用時請根據需要配置波特率。JZ877常規為5V供電。
兩臺JZ877正常通訊前提:
◆ 兩模塊信道(即頻率)一致
◆ 兩模塊空中波特率一致
◆ 兩模塊串口波特率及校驗與所接設備或電腦一致
JZ877接腳定義:
管腳 |
管腳定義 |
說明 |
用戶終端 |
備注 |
1 |
SLE |
外部休眠控制輸入端 |
|
低電平進入休眠,高電壓喚醒 |
2 |
TXD/RS-485(A) |
串行數據發送端 |
RXD/RS-485(A) |
|
3 |
RXD/RS-485(B) |
串行數據接收端 |
TXD/RS-485(B) |
|
4 |
GND |
電源\終端地 |
DGND/AGND |
|
5 |
VCC |
+5±0.5V |
+5V |
|
6 |
保留 |
|
|
|
7 |
保留 |
|
|
|
8 |
保留 |
|
|
|
9 |
保留 |
|
|
|
技術參數:
調制方式 |
GFSK |
工作頻率 |
433MHZ |
信道數目 |
16 |
發射功率 |
≤500mW |
接收靈敏度 |
-123dBm |
發射電流 |
<360mA |
接收電流 |
<45mA |
休眠電流 |
<0.1mA |
信道速率 |
1200/2400/4800/9600/19200/38400Bit/s 用戶可設 |
串口速率 |
1200/2400/4800/9600/19200/38400Bit/s 用戶可設 |
收發轉換時間 |
<10ms |
接口數據格式 |
8E1/8N1/8O1 |
工作電源 |
5±0.5V,直流 |
工作溫度 |
-20℃~65℃ |
工作濕度 |
10%~90%相對濕度,無冷凝 |
外形尺寸 |
63 mm×43mm×15 mm(不含天線) |
互通型號 |
JZ871/JZ872/JZ873/JZ874/JZ875/JZ877/JZ878 |
傳輸距離 |
2000M-3000M(視距) |

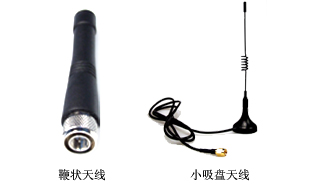

常配天線:

標配天線:鞭狀天線。
應用領域:
水電氣三表、智能卡、門禁考勤、無線排隊、云臺控制、樓宇控制、貨場物流、防盜報警、智能儀器儀表、無功補償、智能教學設備、體質檢測智能設備、測量設備、汽車黑匣子、自動控制、家居智能化等領域的數據控制和數據抄錄。
