產品名稱:
|
可編程控制器 FP-X
|
型 號:
|
FP-X
|
價 格:
|
|
品 牌:
|
324
|
|
|
High Performance
高速演算
通過配備32位RISC處理器,實現了小型PLC的超高速運算處理。5000步 ※1的掃描時間不足2ms。高速PLC是設備高性能化中所不可或缺。
大容量的程序存儲器
為充分適應通信、位置控制、模擬量控制等不斷擴大的功能需求,建議適用32K步 ※2程序存儲器的FP-X。即使將來進行設備改造,也因程序容量有充足余量而可放心適用。
獨立的注釋存儲器
要在計算機上管理程序時,常常難以確定哪個是最終的程序,從而將正在工作的設備內的PLC中所存儲的程序作為最終程序。FP-X中配備了獨立的注釋存儲器,所有注釋均可與程序一起存儲至PLC內,因此便于對程序進行管理,便于維護。
最大I/O點數
1臺控制單元上最多可連接8臺擴展單元。為此最大I/O點數可達300點。此外,如果使用擴展插件和擴展FP0適配器,最多可達382點。
※1 |
基本指令40%、數據傳輸、運算指令60% |
※2 |
C14為16K步 |
Line Up
控制單元 18品種
(14點、30點、60點)×(Ry、NPN、PNP)×(AC、DC)
擴展單元 11品種
(16點)×(Ry、NPN、PNP) (30點)×(Ry、NPN、PNP)×(AC、DC) (僅16點輸入) (僅繼電器14點輸出)
|
Ry輸出 |
NPN輸出 |
PNP輸出 |
AC |
DC |
AC |
DC |
AC |
DC |
控制單元 |
14點 |
● |
● |
● |
● |
● |
● |
30點 |
● |
● |
● |
● |
● |
● |
60點 |
● |
● |
● |
● |
● |
● |
擴展單元 |
14點 |
●
(無電源部) |
- |
- |
- |
- |
16點 |
●
(無電源部) |
●
(無電源部) |
●
(無電源部) |
30點 |
● |
● |
● |
● |
● |
● |
組合(I/O點數)97種
擴展插件 16種 ※3
輸入/輸出、脈沖I/O、模擬量I/O、通信(RS485、RS232C、Ethernet)、外部存儲器
Network
最大3通道
通信插件(2通道型)和編程口合計為3通道。與豐富的通信功能組合后,可用于各種用途。
Ethernet
使用通信插件(Ethernet),通過LAN輕松收集檢查數據、生產數據、出錯信息。
Modbus-RTU
可簡單地與對應全球通用的業界標準Modbus-RTU(二進制)的設備之間進行無程序通信。溫控器及變頻器等。
PLC鏈接
如果使用通信插件(RS485型),可在最多16臺FP-X之間方便地共享位數據/字數據
計算機鏈接
可簡單地與對應松下開放協議“MEWTOCOL”的設備之間進行無程序通信。顯示器、圖像檢測裝置、溫控器、電力計等
通用串行通訊
根據對方設備的通信協議生成/發送相應的指令。此外,還可接收流動數據,與測量儀器、條形碼讀取器、RF-ID等連接。

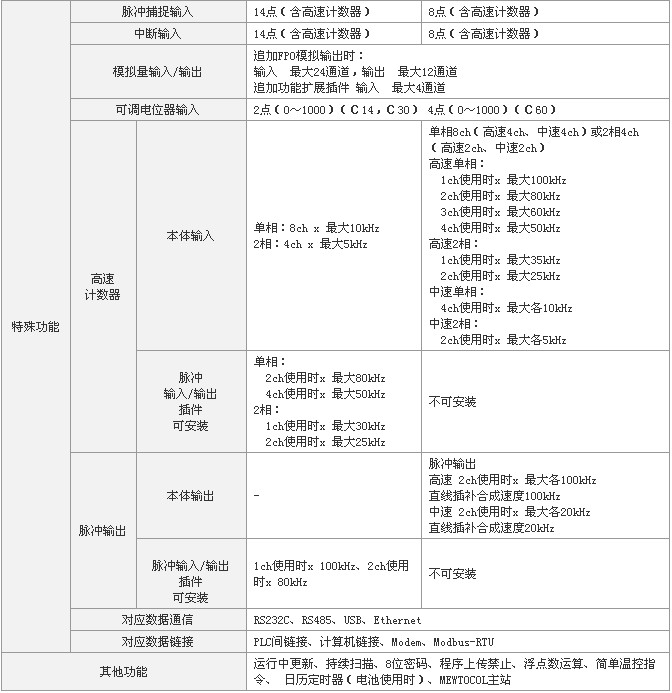

Positioning
內置了4軸脈沖輸出功能(晶體管輸出型)
晶體管輸出型產品將在C14中為3軸、在C30/C60中為4軸的脈沖輸出功能內置于控制單元本體中。以往PLC中必須使用高級機種或位控專用單元,或使用2臺以上多軸控制設備,但FP-X晶體管輸出型產品基本上只使用1臺單元設備,既可節省空間、又能降低成本。此外與繼電器輸出型產品相比,由于不再使用脈沖輸出擴展插件,可以更多地使用通信及模擬量輸入等其他功能,使用范圍更大。

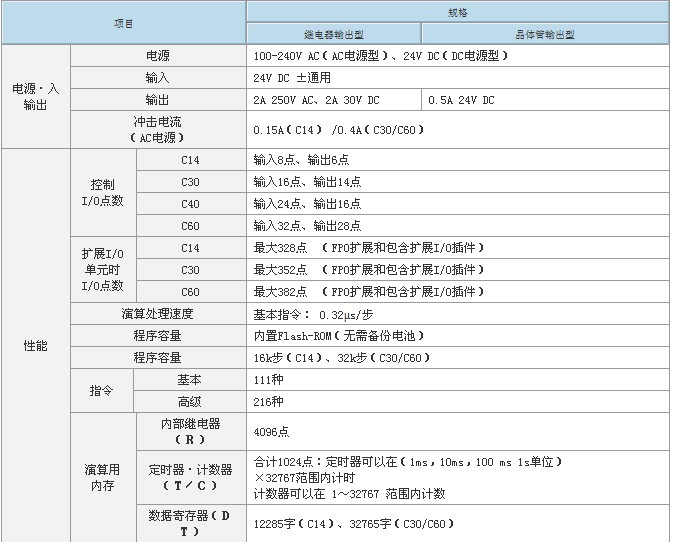

FP-X 控制單元
繼電器輸出
品名 |
電源 |
規格 |
訂貨產品號 |
I/O點數 |
程序容量 |
可調電位器 輸入 |
USB端口 |
FP-X C14R 控制單元 |
100~240V AC |
24V DC輸入8點、 2A繼電器輸出6點 |
16k |
2點 |
- |
AFPX-C14R |
FP-X C14RD 控制單元 |
24V DC |
24V DC輸入8點、 2A繼電器輸出6點 |
16k |
2點 |
- |
AFPX-C14RD |
FP-X C30R 控制單元 |
100~240V AC |
24V DC輸入16點、 2A繼電器輸出14點 |
32k |
2點 |
○ |
AFPX-C30R |
FP-X C30RD 控制單元 |
24V DC |
24V DC輸入16點、 2A繼電器輸出14點 |
32k |
2點 |
○ |
AFPX-C30RD |
FP-X C40R 控制單元 |
100~240V AC |
24V DC輸入24點、 2A繼電器輸出16點 |
32k |
2點 |
○ |
AFPX-C40R |
FP-X C60R 控制單元 |
100~240V AC |
24V DC輸入32點、 2A繼電器輸出28點 |
32k |
4點 |
○ |
AFPX-C60R |
FP-X C60RD 控制單元 |
24V DC |
24V DC輸入32點、 2A繼電器輸出28點 |
32k |
4點 |
○ |
AFPX-C60RD |
晶體管輸出
品名 |
電源 |
規格 |
訂貨產品號 |
I/O點數 |
程序容量 |
可調電位 輸入 |
USB端口 |
FP-X C14T 控制單元 |
100~240V AC |
24V DC輸入8點、 0.5A/5~24V DC Tr.輸出6點(NPN) |
16k |
2點 |
- |
AFPX-C14T |
FP-X C14TD 控制單元 |
24V DC |
24V DC輸入8點、 0.5A/5~24V DC Tr.輸出6點 (NPN) |
16k |
2點 |
- |
AFPX-C14TD |
FP-X C30T 控制單元 |
100~240V AC |
24V DC輸入16點、 0.5A/5~24V DC Tr.輸出14點(NPN) |
32k |
2點 |
○ |
AFPX-C30T |
FP-X C30TD 控制單元 |
24V DC |
24V DC輸入16點、 0.5A/5~24V DC Tr.輸出14點(NPN) |
32k |
2點 |
○ |
AFPX-C30TD |
FP-X C40T 控制單元 |
100~240V AC |
24V AC輸入24點、 0.5A/24V DC Tr.輸出16點(NPN) |
32k |
2點 |
○ |
AFPX-C40T |
FP-X C60T 控制單元 |
100~240V AC |
24V DC輸入32點、 0.5A/5~24V DC Tr.輸出28點(NPN) |
32k |
4點 |
○ |
AFPX-C60T |
FP-X C60TD 控制單元 |
24V DC |
24V DC輸入32點、 0.5A/5~24V DC Tr.輸出28點(NPN) |
32k |
4點 |
○ |
AFPX-C60TD |
返回首頁
FP-X 擴展單元
輸入單元/輸出單元
品名 |
電源 |
規格 |
訂貨產品號 |
FP-X E16X 擴展輸入專用單元 |
- (從左側單元電源供應) |
24V DC輸入16點 ※1 |
AFPX-E16X |
FP-X 14YR 擴展輸出專用單元 |
- (從左側單元電源供應) |
2A繼電器輸出14點 ※1 |
AFPX-E14YR |
繼電器輸出
品名 |
電源 |
規格 |
訂貨產品號 |
FP-X E16R 擴展I/O單元 |
- (從左側單元電源供應) |
24V DC輸入8點、2A繼電器輸出8點 ※1 |
AFPX-E16R |
FP-X E30R 擴展I/O單元 |
100~240V AC |
24V DC輸入16點、2A繼電器輸出14點※2 |
AFPX-E30R |
FP-X E30RD 擴展I/O單元 |
24V DC |
24V DC輸入16點、2A繼電器輸出14點※2 |
AFPX-E30RD |
晶體管輸出
品名 |
電源 |
規格 |
訂貨產品號 |
FP-X E16T 擴展I/O單元 |
- (從左側單元電源供應) |
24V DC輸入8點、0.5A/5~24V DC晶體管輸出8點(NPN) ※1 |
AFPX-E16T |
FP-X E30TD 擴展I/O單元 |
24V DC |
224V DC輸入16點、0.5A/5~24V DC晶體管輸出14點(NPN) ※2 |
AFPX-E30TD |
FP-X E30T 擴展I/O單元 |
100~240V AC |
24V DC輸入16點、0.5A/5~24V DC晶體管輸出14點(NPN) ※2 |
AFPX-E30T |
擴展FP0適配器
品名 |
電源 |
規格 |
訂貨產品號 |
擴展FP0 適配器 |
24VDC |
接入適配器后,最多可將3臺FP0擴展單元連接到FP-X上。附帶擴展電纜8cm |
AFPX-EFP0 |
※ |
所有單元24V DC輸入為雙方向輸入。 |
※1 |
無內置電源電路,不可連續連接2臺。 附帶擴展電纜8cm。 |
※2 |
含E16、EFP0最多可擴展8臺。附帶擴展電纜8cm。 |
返回首頁
FP-X 擴展插件 ※
功能插件
品名 |
規格 |
訂貨產品號 |
FP-X 輸入/輸出插件 |
輸入4點、 24V DC、雙方向(漏/源) 輸出3點、NPN晶體管 0.3A/24V DC |
AFPX-IN4T3 |
FP-X 輸入插件 |
輸入8點、 24V DC、雙方向(漏/源) |
AFPX-IN8 |
FP-X 輸出插件 |
輸出8點、NPN晶體管 0.3A/24V DC |
AFPX-TR8 |
輸出6點、PNP晶體管 0.5A/24V DC |
AFPX-TR6P |
FP-X 脈沖輸出插件單元 |
高速計數器:單相2ch各80kHz 或 2相1ch 30kHz 脈沖輸出:1軸 100kHz/ch (安裝2臺時,有規格限制) 控制單元(晶體管輸出型)不可使用。 |
AFPX-PLS |
FP-X 模擬量輸入插件 |
模擬量輸入2點、0-10V or 0-20mA、12位、2ms/2ch(非絕緣) |
AFPX-AD2 |
FP-X 模擬量輸出插件 |
模擬量輸出2點、0-10V or 0-20mA、12為、2ms/2ch(絕緣) |
AFPX-DA2 |
FP-X 模擬量I/O插件 |
模擬量輸入2點、0-5V、0-10V or 0-20mA、12位、2ms/2ch 模擬量輸出1點、0-10V or 0-20mA、12位、1ms/1ch(絕緣) |
AFPX-A21 |
FP-X 熱電偶插件 |
熱電偶輸入2點、 K/J、分辨率0.2℃、200ms/2ch(通道間絕緣) |
AFPX-TC2 |
FP-X 實時 帶時鐘 主存儲器 |
主存儲器:可同時保存全程序步、全部注釋。FPWIN-Pro源文件可保存 日歷時鐘:年、月、日、時、分、秒、星期 (需要電池選件) |
AFPX-MRTC |
通信插件
品名 |
規格 |
訂貨產品號 |
FP-X COM1 通信插件 |
RS232C/1ch RS,CS控制有信號(非絕緣) |
AFPX-COM1 |
FP-X COM2 通信插件 |
RS232C/2ch(非絕緣) |
AFPX-COM2 |
FP-X COM3 通信插件 |
RS485或RS422切換型/1ch(絕緣) |
AFPX-COM3 |
FP-X COM4 通信插件 |
RS232C/1ch(非絕緣)+RS485/1ch(絕緣) |
AFPX-COM4 |
FP-X COM5 通信插件 |
Ethernet/1ch(100BASE-TX, 10BASE-T)+RS232C/1ch(非絕緣) |
AFPX-COM5 |
FP-X COM6 通信插件 |
RS485/2ch(絕緣) |
AFPX-COM6 |
返回首頁
FP-X 選項、維修部件
品名 |
規格 |
訂貨產品號 |
FP-X 備份電池 |
對運算內存、日歷時鐘進行備份的電池。 |
AFPX-BATT |
FP-X 擴展電纜 |
擴展單元連接用電纜 8cm |
AFPX-EC08 |
擴展單元連接用電纜 30cm |
AFPX-EC30 |
擴展單元連接用電纜 80cm |
AFPX-EC80 |
FP-X 端子臺 |
C30、C60、E30用端子臺 21引腳、帶蓋(無印字)、4個裝 |
AFPX-TAN1 |


FP-X 控制單元
- AFPX-C14**
-
- AFPX-C30**
-
- AFPX-C40**
-
- AFPX-C60**
-
|
品名 |
訂貨產品號 |
文件名 |
控制單元 |
AFPX-C**R |
afpx_c.dxf |
 | |
返回首頁
FP-X 擴展單元
- AFPX-E16X, E14YR, E16T, E16R
-
(請參照AFPX-C14**控制單元。)
- AFPX-E30**
-
(請參照AFPX-C30**控制單元。)
- AFPX-EFP0
-
|
品名 |
訂貨產品號 |
文件名 |
擴展單元 |
AFPX-E**R |
afpx_e.dxf |
 | |
増設FP0適配器 |
AFPX-EFP0 |
afpx_efp0.dxf |
 | |
返回首頁
FP-X 擴展插件 ※
- FP-X 擴展插件(功能&通信插件)安裝時尺寸
AFPX-IN8/AFPX-TR8/AFPX-PLS AFPX-AD2/AFPX-MRTC/AFPX-COM*
-
|
品名 |
訂貨產品號 |
文件名 |
功能插件 |
AFPX-IN8/AFPX-TR8/AFPX-PLS/AFPX-AD2/AFPX-MRTC |
afpx_appli.dxf |
 | |
通信插件 |
AFPX-COM1/AFPX-COM2/AFPX-COM3/AFPX-COM4 |
afpx_com.dxf |
 | |
AFPX-COM5 |
afpx_com5.dxf |
 | |
|
|
|
