中華工控網工控產品 → 神視FX-100系列數字光纖傳感器

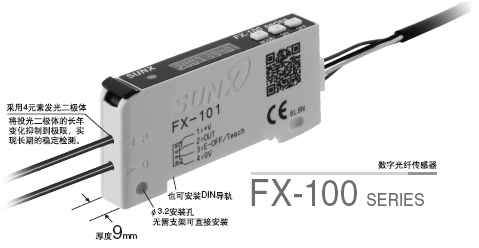

產品名稱: 神視FX-100系列數字光纖傳感器
型 號: FX-100系列
價 格: 0.00
品 牌: 神視

收藏此產品     查看收藏

產品特點:
便于理解

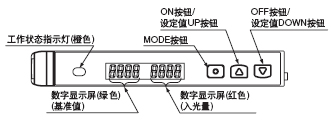

現場中極其活躍的2個數字畫面

備有2個數字畫面,可以同時確認基準值、入光量,以及進行各種設定時,發揮極強的操作性。
只需按下 △ (UP按鈕)、 △ (DOWN按鈕)便可直接調節基準值。可類似于調節式傳感器使用。當然也備有鎖定功能。
現場中極其活躍的2個數字畫面

通用性

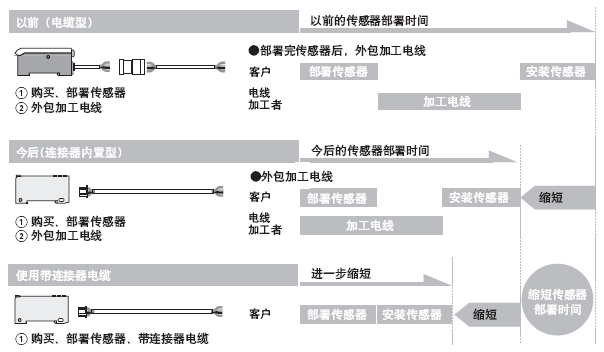

使用通用連接器削減傳感器部署時間&維修品番

使用的連接器為通用連接器,因此可大大降低傳感器購買后的連接器加工費和加工所需的傳感器部署時間。微型光電傳感器PM-64系列和連接器零部件可通用。

使用通用連接器削減傳感器部署時間&維修品番

使用通用連接器削減傳感器部署時間&維修品番

SUNX光纖傳感器商品體系

可以根據用途選擇。
SUNX光纖傳感器商品體系SUNX光纖傳感器商品體系

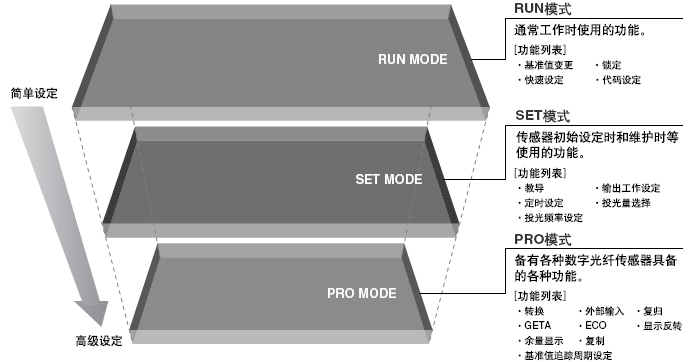

從簡單設定到高級設定,明確分為3層結構

根據設定內容的級別明確分為:日常進行的設定為“RU N模式” 、基本設定為“SET模式”、高級功能為“PRO模式”。
設定操作既便于理解又簡單。
從簡單設定到高級設定,明確分為3層結構

RUN MODE

面向現場操作者 面向設計負責人

快速、代碼輸入功能

只需選擇事先設定的數值便可設定傳感器。
快速、代碼輸入功能

快速設定號碼(摘錄)

號碼 輸出工作 投光量選擇 定時
-00- 遮光時ON OFF
-01- 遮光時ON ON
-02- 遮光時ON OFF OFF延遲10ms
-03- 遮光時ON ON OFF延遲10ms
-10- 入光時ON ON ON延遲40ms
-11- 入光時ON OFF ON延遲40ms
-12- 入光時ON ON ON延遲10ms
-13- 入光時ON OFF ON延遲10ms


通過電話順利進行技術支持

用電話時也能通過“數值”順利確認。也易于對海外客戶進行技術支持。
通過電話順利進行技術支持

SET MODE

面向現場操作者

用ON/OFF按鈕進行教導

只需在有檢測物體的狀態下按下ON按鈕,在無檢測物體的狀態下按下OFF按鈕。不必轉換或判斷入光時ON ( L_ON)、遮光時ON(d_ON)。
<設定實例>

透過型·回歸反射型

透過型·回歸反射型

反射型

反射型

面向設計負責人

投光量選擇功能

如果在近距離檢測或檢測透明或微小物體時,受光水平逐漸飽和,可調節傳感器的投光量,而“無需改變反應時間”使檢測穩定。

面向現場操作者

投光頻率設定功能

(FX-101□:最多防干擾3臺 FX-102□:最多防干擾4臺)
設定每臺的投光頻率,防止相互干擾。設定時,投光會閃光,因此設定的光纖一目了然。另外,由于不是通過光通信防干擾,因此不必像以前那樣貼近安裝放大器,即使放大器之間有距離也能發揮其功能。
※如果轉換投光頻率,反應時間也將變化。
投光頻率設定功能

限定教導功能

僅教導無檢測物體的狀態(入光量穩定狀態),設定[基準值]。便于有背景物體時的檢測和微小物體的檢測。也可根據外部輸入進行教導。

PRO MODE

面向現場操作者

基準值追蹤周期設定功能

由于根據長期的環境變化(灰塵等)追蹤投光量的變化,可在任意周期確認入光量,自動再次設定基準值。

GETA功能

將每個放大器的現入光量補正為指標值,可減少偏差。

基準值余量設定

可確認相對于現入光量基準值的余量。無余量時,可使數字指示屏閃爍。

外部輸入設定

可通過外部輸入進行投光停止、限定/AUTO教導、ECO的設定。

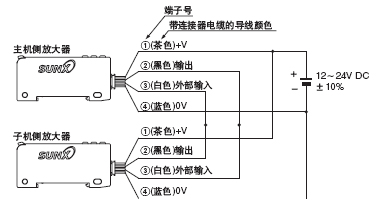

設定復制功能

可將主側放大器的設定內容復制到副側放大器?上鳒p工數、人為錯誤。
外部輸入線標準裝備

備有數字光纖傳感器具備的功能·性能,實現低價格!
與本公司以前生產的數字型相比,F(xiàn)X-100的購買更簡便。也非常適合代替調節型和教導型的傳感器。

訂購指南
放大器

種類 形狀 型號 投光二極體 輸 出
標準型   形 狀 FX-101(注2) 紅色LED NPN開路集電極晶體管
M8插入式連接器型 FX-101-Z(注3) NPN開路集電極晶體管
  FX-101P(注2) PNP開路集電極晶體管
M8插入式連接器型 FX-101P-Z(注3) PNP開路集電極晶體管




(注1)
FX-101-CC2 NPN開路集電極晶體管
FX-101P-CC2 PNP開路集電極晶體管
長距離型   FX-102(注2) NPN開路集電極晶體管
M8插入式連接器型 FX-102-Z(注3) NPN開路集電極晶體管
  FX-102P(注2) PNP開路集電極晶體管
M8插入式連接器型 FX-102P-Z(注3) PNP開路集電極晶體管




(注1)
FX-102-CC2 NPN開路集電極晶體管
FX-102P-CC2 PNP開路集電極晶體管
注:
1) 附帶帶連接器電纜,長2m(CN-14A-C2)。
2) 請務必使用另售的帶連接器電纜CN-14A-C□、連接器CN-14A或J.S.T.Mfg.Co.,Ltd生產的連接器
(接點:SPHD-001T-P0.5,套殼:PAP-04V-S)。
3) 請務必使用另售的帶M8連接器電纜CN-24A-C□。

附件

·CN-14A-C2

(帶連接器電纜,長2m) ※僅附帶于電纜組合型
·CN-14A-C2

配件(另售)

品名 型號 說明

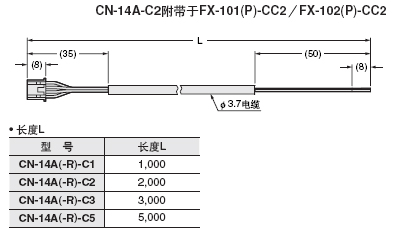

帶連接器電纜 CN-14A-C1 長1m 0.2mm2 4芯一端帶連接器的橡皮絕緣軟電纜
電纜外徑:φ 3.7mm
CN-14A-C2(注1) 長2m
CN-14A-C3 長3m
CN-14A-C5 長5m
帶連接器電纜
(耐彎曲性電纜規格)
CN-14A-R-C1 長1m
CN-14A-R-C2 長2m
CN-14A-R-C3 長3m
CN-14A-R-C5 長5m
M8帶連接器電纜 CN-24A-C2 長2m 適用于一端帶M8插入式連接器型
電纜外徑:φ4mm
CN-24A-C5 長5m
連接器 CN-14A 每套套殼10個,接點40個

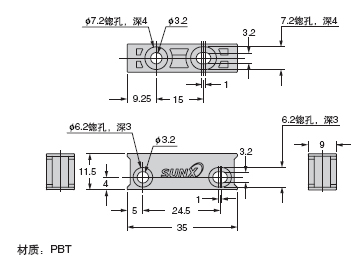

保護罩 FC-FX-1 保護放大器的調節面。
放大器安裝支架 MS-DIN-4 放大器專用的安裝支架。

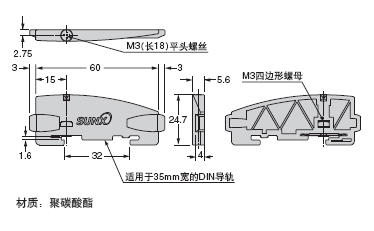

尾盤 MS-DIN-E (每套2個) 當串聯連接多個放大器,或在DIN導軌上移動放大器時,這些尾盤確保所有的放大器安全安裝并充分連接。
注:1) 附帶于電纜組合型(FX-10□-CC2)。

匹配連接器推薦產品的介紹

J.S.T.Mfg.Co.,Ltd生產 接點:SPHD-001T-P0.5,套殼:PAP-04V-S
注意:推薦產品的詳情,請向廠商咨詢。

壓接工具推薦產品的介紹

J.S.T.Mfg.Co.,Ltd生產 型號:YC-610R
注意:推薦產品的詳情,請向廠商咨詢。

M8帶連接器電纜

保護罩

• CN-24A-C□
CN-24A-C□
• FC-FX-1
FC-FX-1

放大器安裝支架

帶連接器電纜

連接器

• MS-DIN-4
MS-DIN-4
• CN-14A(-R)-C□
CN-14A(-R)-C□
• CN-14A
CN-14A

規格

種類 標準型 長距離型
  電纜組合   電纜組合
NPN輸出 FX-101(-Z)(注4) FX-101-CC2 FX-102(-Z)(注4) FX-102-CC2
PNP輸出 FX-101P(-Z)(注4) FX-101P-CC2 FX-102P(-Z)(注4) FX-102P-CC2
電源電壓 12~24V DC±10% 脈動P-P10%以下
消耗電力 通常時:720mW以下(電源電壓24V時,消耗電流30mA以下)
ECO模式時:600mW以下(電源電壓24V時,消耗電流25mA以下)
輸出
<NPN輸出型>
NPN開路集電極晶體管
最大流入電流:100mA
外加電壓:30V DC以下(輸出和0V之間)
剩余電壓:1.5V以下(流入電流為100mA時)
<PNP輸出型>
PNP開路集電極晶體管
最大流出電流:100mA
外加電壓:30V DC以下(輸出和+V之間)
剩余電壓:1.5V以下(流出電流為100mA時)
輸出工作 入光時ON或非入光時ON 可通過SET模式轉換
短路保護 裝 備
外部輸入
<NPN輸出型>
NPN無接點輸入
信號條件
High:+8V~+V DC或開路
Low:0~+2V DC(流出電流0.5mA以下)
輸入阻抗:約10kΩ
<PNP輸出型>
PNP無接點輸入
信號條件
High:+4V~+V DC(流入電流0.5~3mA)
Low:0~+0.6V DC或開路
輸入阻抗:約10kΩ
反應時間
投光頻率0:250μs以下(出廠狀態)
投光頻率1:450μs以下
投光頻率2:500μs以下
投光頻率3:600μs以下
投光頻率1:2.5ms以下(出廠狀態)
投光頻率2:2.8ms以下
投光頻率3:3.2ms以下
投光頻率4:5.0ms以下
靈敏度設定方法 2點教導/限定教導/全自動教導
工作狀態指示燈 橙色LED(輸出ON時亮起)
數字顯示 4位(綠色)+4位(紅色)LCD顯示
設定靈敏度微調功能 裝 備
定時器功能 ON延遲定時器/OFF延遲定時器 可調節有效或無效
[定時時間:1ms、5ms、10ms、20ms、40ms、50ms、100ms、500ms、1,000ms]
投光量選擇功能 裝備 可調節有效或無效
防干擾功能 裝備 投光頻率轉換式(注2)
(投光頻率1、2、3中的功能)
裝備 投光頻率轉換式(注2)
(投光頻率1、2、3、4中的功能)
環


周圍溫度 -10~+55°C(4~7臺貼近安裝時:-10~+50°C,8~16臺貼近安裝時:-10~+45°C)
(注意不可結露、結冰) 存儲:-20~+70°C
周圍濕度 35~85%RH、存儲:35~85%RH
周圍照明度 白熾光:受光面照明度3,0000x
耐電壓 AC1,000V 1分鐘 所有電源連接端子與外殼之間(注3)
絕緣電阻 DC250V兆時20MΩ以上 所有電源連接端子與外殼之間(注3)
耐振動 頻率10~150Hz 雙振幅0.75mm XYZ各方向2小時
耐沖擊 頻率98m/s2(約10G) XYZ各方向5次
投光二極體(調制式) 紅色LED(投光波峰波長:632nm)
材質 外殼:聚碳酸酯,按鈕開關:聚碳酸酯,光纖固定桿:PBT
連接方式 連接器連接式(注4)
接線長度 用0.3mm2以上電纜可最大延長至100m
重量 主體重量:約15g
包裝重量:約35g
主體重量:約15g
包裝重量:約75g
主體重量:約15g
包裝重量:約35g
主體重量:約15g
包裝重量:約75g
附件 CN-14A-C2
(帶連接器電纜,長2m):1根
CN-14A-C2
(帶連接器電纜,長2m):1根
注:
1) 在未指定的測定條件下,周圍溫度=+23℃。
2) 使用防干擾功能時,請將想防干擾的兩個放大器的投光頻率相互設定成不同的值。
但是,請注意FX-101(P)/FX-101(P)-CC2的投光頻率0(出廠狀態)不能起動防干擾功能。
3) 耐電壓和絕緣電阻是放大器單體的值。
4) 型號名末尾沒有“-CC2”的機型不附帶連接器電纜(CN-14A-C2)。
請務必使用另售的帶連接器電纜CN-14A-C□或連接器CN-14A或J.S.T.Mfg.Co.,Ltd生產的連接器(接點:SPHD-001T-P0.5,套殼:PAP-04V-S)。
型號名末尾帶“-Z”的為M8插入式連接器型。請確保使用選購件M8插入式連接器電纜CN-24A-C□。

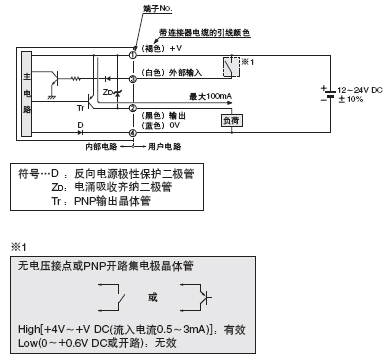

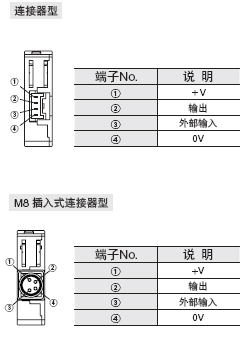

I/O電路圖和線路圖

FX-10□(-Z/-CC2) NPN輸出型

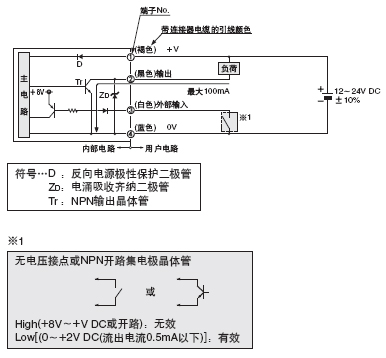

I/O電路圖

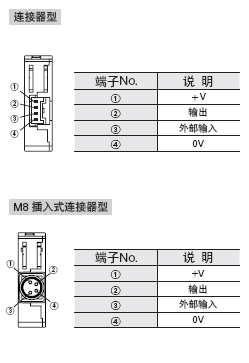

端子排列圖

I/O電路圖 端子排列圖

FX-10□P(-Z/-CC2) PNP輸出型

I/O電路圖

端子排列圖

I/O電路圖 端子排列圖

光纖列表

透過型(每套2個)

種類 光纖頭形狀 (mm) 檢測距離(注1) 光纖長度:
自由裁切
彎曲半徑 (mm) 型號
標準型 FX-101□ 標準型 FX-101□
螺紋頭型 M
4
可安裝透鏡 400 1,150 2m R25 FT-B8
可安裝透鏡 300 800 FT-FM2
套筒90mm 光纖R25套筒 R10 FT-FM2S
套筒40mm FT-FM2S4
可安裝透鏡 260 650 R1 ※FT-W8
可安裝透鏡 230 650 R4耐彎曲 ※FT-P80
可安裝透鏡 260 800 1m R10 FT-P81X
可安裝透鏡 130 300
2m
R4耐彎曲 ※FT-P60
螺母型 215 570 R1 ※FT-WR80NEW
帶透鏡 430 1,150
2m
※FT-WR80LNEW
彎頭狀型 可安裝透鏡 180 430
2m
R25 FT-R80
M
3
可安裝透鏡(除FX-LE2) 300 800 R25 FT-T80
130 280 FT-NFM2
套筒90mm 光纖R25套筒 R10 FT-NFM2S
套筒40mm FT-NFM2S4
80 220 R1 ※FT-W4
80 240 R4耐彎曲 ※FT-P40
長距離 帶透鏡 9,300 15,000
10m
R25 FT-FM10L
注:請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。

透過型(每套2個)

種類 光纖頭形狀 (mm) 檢測距離(注1) 光纖長度:
自由裁切
彎曲半徑
(mm)
型號
標準型 FX-101□ 標準型 FX-101□
圓 柱
φ 3 帶透鏡 長距離檢測 600 1,500
2m
R1 ※FT-WS8L
150 600 ※FT-WS3
φ 2.5 帶透鏡 長距離檢測 760 2,400
2m
R25 FT-SFM2L
300 800 FT-SFM2
260 650 R1 ※FT-WS8
φ 1.5 130 650
2m
R25 FT-SNFM2
80 220 R1 ※FT-WS4
120 330 1m R4耐彎曲 ※FT-P2
φ 1 40 90 500mm ※FT-PS1




光軸直徑φ0.125mm 6 9 500mm R5 FT-E12
光軸直徑φ0.25mm 15 60 1m FT-E22
側


1,000 2,350
2m
R25 FT-V10
套筒部分不可彎曲 180 470 FT-SFM2SV2
套筒部分不可彎曲 140 380 1m FT-V22
套筒部分不可彎曲 40 120
2m
FT-V41
套筒部分不可彎曲 30 80 R1 ※ FT-WV42
注:請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。

透過型(每套2個)

種類 光纖頭形狀 (mm) 檢測距離(注1) 光纖長度:
自由裁切
彎曲半徑
(mm)
型號
標準型 FX-101□ 長距離型FX-102□
方 型
簡易安裝 頂端檢測 1,200 2,800
2m
R1 ※FT-WZ8H
1,400 3,100 R4耐彎曲 ※FT-Z8H
簡易安裝 頂端檢測 700 2,100 R1 ※FT-WZ8E
800 1,850 R4耐彎曲 ※FT-Z8E
簡易安裝 頂端檢測 330 950 R1 ※FT-WZ8
360 1,000 R4耐彎曲 ※FT-Z8
正面檢測 230 670
1m
R1 ※FT-WZ4NEW
光纖彎曲型 80 230 ※FT-WZ4HBNEW
正面檢測 330 1,000
2m
※FT-WZ7NEW
光纖彎曲型 190 580 ※T-WZ7HBNEW
特 殊 型 狹 光 型 1,000 3,000
2m
R25 FT-K8
帶少量光散射的測視界 700 2,200 R1 ※FT-WKV8
1,000 3,000 R25 FT-KV8
135 500 R10 FT-KV1
寬光帶型 寬區域檢測 3,500 3,500
2m
R1 ※FT-WA30
R10 FT-A30
寬區域檢測 1,500 3,500 R1 ※FT-WA8
R10 FT-A8
陣 列 型 頂端檢測 280 720
2m
R25 FT-AFM2
側面檢測 240 670 FT-AFM2E
注:
1) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。
2) 光纖長度實際上將檢測距離限制在3,500mm長。

透過型(每套2個)

種類 光纖頭形狀 (mm) 檢測距離(注1) 光纖長度:
自由裁切
彎曲半徑
(mm)
型號
標準型 FX-101□ 長距離型FX-102□
特 殊 型 特 殊 型 350℃ 可安裝透鏡 170 490 2m R25 FT-H35-M2
350℃ 套筒60mm 光纖R25
套筒R10
FT-H35-M2S6
允許軟性布線 200℃ 可安裝透鏡 100 300 1m R10 FT-H20W-M1
200℃ 可安裝透鏡 210 540 1m R25 FT-H20-M1
130℃ 可安裝透鏡 250 700
2m
FT-H13-FM2
耐熱
·
接頭型
可安裝透鏡(FX-LE1) 135 420
200mm
(注2)
耐熱側
R18
(注3)
FT-H20-J20-S
(注4)NEW

300mm
(注2)
FT-H20-J30-S
(注4)NEW

500mm
(注2)
FT-H20-J50-S
(注4)NEW
側視界型 150 500
500mm
(注2)
FT-H20-VJ50-S
(注4)NEW

800mm
(注2)
FT-H20-VJ80-S
(注4)NEW
耐化學品型 簡易安裝 方型檢測頭 符合SEMI S2 520 3,100
2m
R25 FT-Z802Y
耐熱115℃ 990 2,340
2m
(注5)
R30 FT-HL80YNEW
1,100 2,600 FT-L80YNEW
側視界型 340 800 FT-V80YNEW
耐真空型 300℃可安裝透鏡(僅FX-LE1/SV2) 110 280 1m R18 FT-H30-M1V-S
(注6)

注:

1) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。
2) 是耐熱側光纖的光纖長度(固定長度)。常溫側光纖為2m自由裁切。
3) 常溫側為R25mm以上。
4) 組合銷售耐熱接頭型光纖+常溫側光纖(FT-FM2)。
5) 從放大器的插入端開始允許裁切距離是500mm。
6) 組合銷售耐真空型光纖+光端子(FV-BR1)+在大氣側光纖(FT-J8)。

耐熱接頭型光纖作為維修零件單獨購買時的型號

·FT-H20-J20(每套2個) ·FT-H20-J30(每套2個) ·FT-H20-J50(每套2個)
·FT-H20-VJ50(每套2個) ·FT-H20-VJ80(每套2個)

耐真空型光纖作為維修零件單獨購買時的型號

·耐真空型光纖
FT-H30-M1V(每套2個)
·光端子
FV-BR1(每套2個)
·在大氣側光纖
FT-J8(每套2個)

回歸反射型

種類 光纖頭形狀 (mm) 檢測距離(注1)(注2) 光纖長度:
自由裁切
彎曲半徑
(mm)
型號
標準型 FX-101□ 長距離型FX-102□
小彎曲型 帶偏極濾光器 帶偏極濾光器 100 ~ 550 100 ~ 830
2m
R1 ※FR-WKZ11
狹光型 頂端檢測 頂端檢測 200 200
2m
R10 FR-KZ21
側面檢測 側面檢測 FR-KZ21E



晶
片
繪
圖 15 ~ 200 15 ~ 360
2m
R10 FR-KV1
注:
1) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。
FR-WKZ11的檢測距離是與RF-13結合使用時的值。FR-KZ21, FR-KZ21E和FR-KV1的檢測距離是與專用反射鏡結合使用時的值。
FR-WKZ11與反射鏡(另售)結合時的檢測距離如下表。
反射鏡 \ 放大器 FX-101□ FX-102□
FR-WKZ11+RF-210 100~700 100~2,000
FR-WKZ11+RF-220 100~1,300 100~2,600
FR-WKZ11+RF-230 100~2,000 100~4,000

注:
2) FR-WKZ11的檢測距離是指反射鏡或反光帶的可設定范圍。檢測物體的檢測值也可為100mm以下。
但是,請注意光纖頭附近有白色·鏡面體時,反射投光可能會入光。此時,請調節放大器本體的基準值后再使用。
FR-KZ21及FR-KZ21E的檢測距離是指反射鏡的可設定范圍。
但是,如果設置光纖檢測穿過在離光纖頭0~20mm以內的物體,可能導致不穩定檢測。
FR-KV1的檢測距離是指反射鏡的可設定范圍。檢測物體的檢測值也可為15mm以下。

反射型

種類 光纖頭形狀 (mm) 檢測距離(注1)(注2) 光纖長度:
自由裁切
彎曲半徑
(mm)
型號
標準型 FX-101□ 長距離型FX-102□
螺 紋 頭 型 M
6
170 440
2m
R25 FD-B8
共軸 100 410 FD-FM2
套筒90mm 100 345 光纖R25
套筒R10
FD-FM2S
套筒40mm FD-FM2S4
80 230 R1 ※FD-W8
90 200 R4耐彎曲 ※FD-P80
金屬套型 70 220 1m R10 FD-P81X
彎頭狀型 彎頭狀型 70 180
2m
R25 FD-R80

注:
1) 檢測距離是以白色無光澤紙(400×400mm)為檢測物體所得的值。
2) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。

反射型

種類 光纖頭形狀 (mm) 檢測距離(注1)(注2) 光纖長度:
自由裁切
彎曲半徑
(mm)
型號
標準型 FX-101□ 長距離型FX-102□
螺 紋 頭 型 M
4
110 345
2m
R25 FD-T80
35 100 FD-NFM2
套筒90mm 光纖R25
套筒R10
FD-NFM2S
套筒40mm FD-NFM2S4
套筒40mm 15 40 光纖R1
套筒R10
※FD-W44
80 230 R1 ※FD-WT8
用小光點檢測微小物體共軸 可安裝透鏡 28 75 R2 ※FD-WG4
50 120 R25 FD-G4
45 150 R4耐彎曲 ※FD-P60
M
3
小直徑 35 100
2m
R25 FD-T40
15 40 R1 ※FD-WT4
8 30 R4耐彎曲 ※FD-P40
可安裝透鏡(FX-MR3、FX-MR6) 50 120 R25 FD-G6
可安裝透鏡(FX-MR3、FX-MR6) 45 160
1m
(注3)
R10 FD-G6X
可安裝透鏡(FX-MR3、FX-MR6) 高精度 18 50 500mm R25 FD-EG1
可安裝透鏡(FX-MR3、FX-MR6) 10 30 R10 FD-EG2
可安裝透鏡(FX-MR3、FX-MR6) 7 22 FD-EG3
套筒部分不可彎曲 1 4 R25 FD-EN500S1
套筒部分不可彎曲 15 48 1m FD-ENM1S1

注:
1) 檢測距離是以白色無光澤紙(FD-T80、FD-WT8:400×400mm、FD-W44、FD-WT4、FD-P40、FD-G6、FD-EG1、FD-EG2、FD-EG3、FD-EN500S1、FD-ENM1S1:100×100mm、其他:200×200mm)為檢測物體所得的值。
2) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。
3) 從放大器的插入端開始允許裁切距離是700mm。

反射型

種類 光纖頭形狀 (mm) 檢測距離(注1)(注2) 光纖長度:
自由裁切
彎曲半徑
(mm)
型號
標準型 FX-101□ 長距離型FX-102□

柱 型
φ 3 100 345
2m
R25 FD-S80
80 230 R1 ※FD-WS8
共軸 28 75 R2 ※FD-WSG4
45 150 R4耐彎曲 ※FD-P50
φ 2.5 35 100
2m
R25 FD-SNFM2
φ 1.5 25 65 1m R4耐彎曲 ※FD-P2
超小直徑型 套筒部分不可彎曲 3.5 13 1m R10 FD-E12
套筒部分不可彎曲 16 45 R25 FD-E22
側視界型 套筒部分不可彎曲 25 70
2m
R25 FD-V41
套筒部分不可彎曲 6 20 R1 ※FD-WV42
套筒部分不可彎曲 30 90 R25 FD-SFM2SV2
方 型 限 定 反 射 型 玻璃電路板檢測 繪圖 16 ~ 30 12 ~ 50
4m
R25 FD-L46
玻璃電路板檢測 校準 0 ~ 40 0 ~ 50
3m
R4 FD-L45
玻璃電路板檢測 校準 0 ~ 19 0 ~ 25
2m
FD-L43
玻璃電路板檢測 0 ~ 6 0 ~ 8 R10 FD-L44
0~ 4.5 0~ 5.5
2m
FD-L44S
玻璃電路板檢測 7 ~ 12(中心8) 6 ~ 13.5(中心8) R1 ※FD-WL41
3 ~ 14(中心8) 1.5 ~ 16(中心8) R10 FD-L41
5 ~ 8(中心8) 1~ 17(中心8)
1m
FD-L4
1~ 4.5 0.5~ 6.5 R1 ※FD-WL48

注:
1) 檢測距離是以白色無光澤紙[FD-S80、FD-WS8:400×400mm、FD-WSG4、FD-P50、FD-SNFM2、FD-V41、FD-SFM2SV2:200×200mm,F(xiàn)D-P2、FD-E12、FD-E22、FD-WV42、FD-L4、FD-WL48:100×100mm,F(xiàn)D-L46:相對于LCD用玻璃電路板R表面(100×100×t 0.7mm),F(xiàn)D-L43、FD-L44及FD-L45:相對于LCD用玻璃電路板(100×100×t 0.7mm),F(xiàn)D-L44S:相對于硅晶片(研磨面),F(xiàn)D-WL41、FD-L41:玻璃電路板(100×100×t 2mm)]為檢測物體所得的值。
2) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。

反射型

種類 光纖頭形狀 (mm) 檢測距離(注1)(注2) 光纖長度:
自由裁切
彎曲半徑
(mm)
型號
標準型 FX-101□ 長距離型FX-102□
方 型 小 型 正面檢測 2 ~ 20 1 ~ 70
1m
R1 ※FD-WZ4NEW
光纖彎曲型 ※FD-WZ4HBNEW
正面檢測 1 ~ 55 160
2m
※FD-WZ7NEW
光纖彎曲型 1 ~ 60 0.5 ~ 180 ※FD-WZ7HBNEW
特 殊 用 途 長距離 長距離檢測 20 ~ 180 20 ~ 480
2m
R1 ※FD-WKZ1
寬光帶 125 250
2m
R25 FD-A15
陣 列 型 頂端檢測 105 285
2m
R25 FD-AFM2
側面檢測 85 245 FD-AFM2E
液 面 檢 測 型 接觸型
2m
(注3)
保護管
R40
光纖
R15
FD-F8Y
可安裝在管道上 適用管道直徑:外徑φ 6~φ 26mm的透明管
(PVC(氯乙烯),氟化樹脂,聚碳酸酯,丙烯,
玻璃,壁厚1~3mm)

2m
R10 FD-F41
可安裝在管道上 適用管道直徑:外徑φ 6~φ 26mm的透明管
(適用管道直徑:外徑φ 6~φ 26mm的透明管)
FD-F4

注:
1) 檢測距離是以白色無光澤紙(FD-WKZ1、FD-AFM2、FD-AFM2E:400×400mm,其他:200×200mm)為檢測物體所得的值。
2) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。
3) 從放大器的插入端開始允許裁切距離是1,000mm。

反射型

種類 光纖頭形狀 (mm) 檢測距離(注1)(注2) 光纖長度:
自由裁切
彎曲半徑
(mm)
型號
標準型 FX-101□ 長距離型FX-102□
特 殊 用 途 耐 熱 型 350℃ 共軸 75 280 2m R25 FD-H35-M2
350℃ 套筒60mm 光纖R25
套筒R10
FD-H35-M2S6
200℃ 共軸 120 300 1m R25 FD-H20-M1
光纖彎曲型 85 200 光纖R25
套筒R10
FD-H35-20S
長距離檢測 90 280 R25 FD-H20-21
300℃ 玻璃電路板檢測 2 ~ 9 0 ~ 17 2m FD-H30-L32
180℃ 玻璃電路板檢測 0 ~ 10 0 ~ 25
2m
FD-H18-L31
130℃ M6 100 280 FD-H13-FM2
耐 真 空 型 300℃ 方型檢測頭 25 ~ 80 10 ~ 220 1m R18 FD-H30-KZ1V-S
(注3)
300℃玻璃電路板檢測 2.5 ~ 6.5 0 ~ 11 3m FD-H30-L32V-S
(注3)

注:
1) 檢測距離是以白色無光澤紙[FD-H30-L32、FD-H18-L31:玻璃電路板(50×50mm),F(xiàn)D-H30-KZ1V-S、FD-H30-L32V-S:透明玻璃(100×100×t0.7mm),其他:400×400mm]為檢測物體所得的值。
2) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。
3) 組合銷售耐真空型光纖+光端子(FV-BR1)+在大氣側光纖(FT-J8)。

耐真空型光纖作為維修零件單獨購買時的型號

·耐真空型光纖
FD-H30-KZ1V
FD-H30-L32V
·用于FD-H30-KZ1V的安裝支架
MS-FD-2
用于FD-H30-KZ1V的安裝支架
MS-FD-2
·光端子
FV-BR1(每套2個)
·在大氣側光纖
FT-J8(每套2個)

附件
·RF-003(FR-KZ21/KZ21E專用鏡)
·RF-13(反光帶)
·FX-CT1(光纖裁切器)
·FX-CT2(光纖裁切器)
·FX-AT2(固定長度光纖附件,橙色)
·FX-AT3(φ 2.2mm光纖附件,透明橙色)
·FX-AT4(φ1mm光纖附件,黑色)
·FX-AT5(φ 1.3mm光纖附件,灰色)
·FX-AT6(φ1mm/φ 1.3mm混合光纖附件,黑色/灰色)
·連接到FX-100系列以外的光纖放大器
·適用光纖放大器:FX2/FX3系列
·FX-AT10(φ1mm光纖附件)
·FX-AT13(φ 1.3mm光纖附件)
·FX-AT15(φ1mm/φ 1.3mm混合光纖附件)
·RF-003 ·RF-13 ·FX-CT1 ·FX-CT2
RF-003 RF-13 FX-CT1 FX-CT2

·FX-AT2 ·FX-AT3 ·FX-AT4
FX-AT2 FX-AT3 FX-AT4

·FX-AT10
·FX-AT13
·FX-AT15
·FX-AT5 ·FX-AT6
FX-AT10
 FX-AT13
 FX-AT15 FX-AT5 FX-AT6


透鏡(用于透過型光纖)

品名 型號 說明
用于透過型光纖 擴張透鏡(注1) FX-LE1 FX-LE1 檢測距離增加了5倍以上。
周圍溫度:-60~+350°C

檢測距離[安裝2個時]
光纖 \ 放大器 FX-101□ FX-102□
FT-B8 2,200 3,500(注2)
FT-FM2、FT-T80 3,000 3,500(注2)
FT-R80 1,900 3,500(注2)
FT-W8 3,000 3,500(注2)
FT-P80、FT-P60 3,500(注2) 3,500(注2)
FT-P81X 1,600(注2) 1,600(注2)
FT-H35-M2 2,000 3,500(注2)
FT-H20W-M1 1,300 1,600(注2)
FT-H20-M1 1,600(注2) 1,600(注2)
FT-H20-J20-S、FT-H20-J30-S
FT-H20-J50-S
1,000 3,500(注2)
超擴張透鏡(注1) FX-LE2 FX-LE2 通過大直徑透鏡極大地增加了檢測距離。
周圍溫度:-60~+350°C

檢測距離[安裝2個時]
光纖 \ 放大器 FX-101□ FX-102□
FT-B8、FT-FM2
FT-R80、FT-W8
FT-P80、FT-P60
3,500(注2) 3,500(注2)
FT-P81X 1,600(注2) 1,600(注2)
FT-H35-M2 3,500(注2) 3,500(注2)
FT-H20W-M1、FT-H20-M1 1,600(注2) 1,600(注2)
FT-H13-FM2 3,500(注2) 3,500(注2)
FT-H20-J20-S、FT-H20-J30-S
FT-H20-J50-S
3,500(注2) 3,500(注2)
側視界型透鏡 FX-SV1 FX-SV1 光軸成90°彎曲。
周圍溫度:-60~+300°C

檢測距離[安裝2個時]
光纖 \ 放大器 FX-101□ FX-102□
FT-B8 530 1,450
FT-FM2、FT-T80 550 1,700
FT-W8 450 1,300
FT-P80 420 1,400
FT-P60 300 850
FT-P81X 550 1,700
FT-H35-M2 280 800
FT-H20W-M1 140 400
FT-H20-M1 280 840
FT-H20-J20-S、FT-H20-J30-S
FT-H20-J50-S
150 410
用于耐真空光纖的擴張透鏡(注1) FV-LE1 FV-LE1 檢測距離增加了4倍以上。
周圍溫度:-40~+120°C

檢測距離[安裝2個時](注3)
光纖 \ 放大器 FX-101□ FX-102□
FT-H30-M1V 450 1,600
用于耐真空光纖的側視界型透鏡(注1) FV-SV2 FV-SV2 光軸成90°彎曲。
周圍溫度:-60~+300°C

檢測距離[安裝2個時](注3)
光纖 \ 放大器 FX-101□ FX-102□
FT-H30-M1V 450 1,600
注:
1) 注意當安裝配有擴張透鏡的透過型光纖時,由于光芒變窄,光軸對齊較困難。特別是當安裝多芯光纖(小彎曲光纖和耐熱玻璃光纖)時,請確保在充分調節后使用。
2) 光纖長度實際上將檢測距離限制在3,500mm(FT-H20W-M1,F(xiàn)T-P81X和FT-H20-M1:1,600mm)。
3) FT-H30-M1V的光纖長度為1m。FX-102□(長距離型)的檢測距離也考慮了在大氣側光纖FT-J8的長度。

其他

品名 型號 說明
保護管
(用于透過型光纖)
FTP-500(0.5m) 用于
M4
螺紋



FT-B8
FT-FM2
FT-FM2S
FT-H13-FM2
FT-P80
FT-P60
FT-FM2S4
保護管由非腐蝕性不
銹鋼制成,保護內部
光纜不受外力擠壓。
FTP-1000(1m)
FTP-1500(1.5m)
FTP-N500(0.5m) 用于
M3
螺紋
FT-T80
FT-NFM2
FT-NFM2S
FT-NFM2S4
FT-P40
FD-T40
FD-P40
FTP-N1000(1m)
FTP-N1500(1.5m)
保護管
(用于反射型光纖)
FDP-500(0.5m) 用于
M6
螺紋
FD-B8
FD-FM2
FD-FM2S
FD-FM2S4
FD-P80
FD-H13-FM2
FDP-1000(1m)
FDP-1500(1.5m)
FDP-N500(0.5m) 用于
M4
螺紋
FD-T80
FD-NFM2
FD-NFM2S
FD-NFM2S4

FDP-N1000(1m)
FDP-N1500(1.5m)
光纖彎曲器 FB-1 光纖彎曲器將光纖頭的套筒部分彎曲至適當半徑。(注1)
通用傳感器安裝架
(注2)
MS-AJ1-F 水平安裝型 用于光纖的安裝架組件
(用于M3,M4或M6螺紋頭型光纖)
MS-AJ2-F 垂直安裝型
光纖裁切器 FX-CT2 自由裁切型光纖可以輕易裁切。
(附件。FX-CT1附帶于FT-P80或FD-P80。FX-CT2也可用于其他光纖。)
FX-CT1
固定長度光纖附件 FX-CT2 此附件用于固定長度光纖。橙色。(附件)
φ 2.2mm光纖附件 FX-AT3 此附件用于φ 2.2mm光纖。透明橙色。(附件。不附帶于FT-P80或FD-P80。)
φ1mm光纖附件 FX-AT4 此附件用于φ1mm光纖。黑色。(附件)
φ 1.3mm光纖附件 FX-AT5 此附件用于φ 1.3mm光纖。灰色。(附件)
φ1mm/φ 1.3mm
混合光纖附件
FX-AT6 此附件用于φ1mm/φ 1.3mm混合光纖。
黑色/灰色。(附件)
注:
1) 側視界型和超小直徑型檢測頭光纖的末端套筒部分不可彎曲。
2) 關于通用傳感器安裝架的詳情,請參閱傳感器綜合目錄或SUNX的主頁(http://www.sunx.jp)(日語/英語)。

保護管
·FTP-□
·FDP-□
光纖彎曲器
·FB-1
光纖裁切器
·FX-CT2
·FX-CT1
保護管
·FTP-□
·FDP-□ 光纖彎曲器
·FB-1 光纖裁切器
·FX-CT2 ·FX-CT1


通用傳感器安裝架

使用臂桿以使其能進行水平調節,從而可在裝配線上方進行檢測。
·MS-AJ1-F ·MS-AJ2-F
·MS-AJ1-F ·MS-AJ2-F

光纖附件

可以同時等長裁切2根光纖
每根光纖(一些除外)都有一個新開發的2合1光纖附件(FX-AT3/AT4/AT5/AT6),即可以同時等長裁切2根光纖的新型光纖裁切器(FX-CT2)。此外,由于在被固定到2合1光纖附件中的同時,光纖可以連接到放大器上,因此靈敏度不會隨光纖插入量的變化而變化。
可以同時等長裁切2根光纖
·FX-AT2 (用于固定長度光纖) ·FX-AT3 (用于φ2.2mm光纖 ) ·FX-AT4 (用于φ1mm光纖 ) ·FX-AT5 (用于φ1.3mm光纖 ) ·FX-AT6 (用于φ1mm/1.3mm光纖 )
·FX-AT2 ·FX-AT3 ·FX-AT4 ·FX-AT5 ·FX-AT6

使用指南

·請勿將本產品作為保障人身安全的檢測裝置使用。
· 欲進行以保障人身安全為目的的檢測,請使用符合OSHA、ANSI以及IEC等各國有關人身安全保障的法律和標準的產品。

和FX-300/FX-410系列并用

· FX-100系列沒有使用FX-300/FX-410系列中采用的橫向連接型連接器。由于無法通過帶連接器的電纜進行橫向連接,故敬請注意。另外,也沒有裝備光通信功能。因此,不能防止和FX-300/FX-410系列的干擾等。和FX-300/FX-410系列并用時,請將它們歸為同一機型后再進行安裝。

安裝

使用DIN導軌時

放大器的安裝方法
① 將放大器后部嵌入35mm寬的DIN導軌上。
② 在35mm寬的DIN導軌上壓住放大器后部的同時,將放大器前部嵌入35mm寬的DIN導軌上。
放大器的安裝方法
放大器的拆卸方法
① 手拿放大器,將其向前推。
② 提起放大器前端,即可拆卸。
放大器的安裝方法
注:1) 如果沒有向前推放大器就提起前端的話,安裝部分后端的掛鉤可能會折損。敬請注意。

使用螺絲時

· 使用螺絲進行安裝時,請使用帶墊圈的M3螺絲,并將緊固扭矩設為0.5N·m以下。
使用螺絲時

配線

·請務必在切斷電源的狀態下進行配線作業。
· 外加超過額定范圍的電壓或直接連接在交流電源上,可能導致?lián)p壞或燒毀事故,敬請注意。
· 負載短路或配線錯誤可能導致?lián)p壞或燒毀事故,敬請注意。
· 請避免與高壓線和動力線并行配線,或使用同一配線管。否則會因電磁感應而導致誤動作。
· 請確認電源的波動,以免電源輸入超過額定范圍。
· 使用市售的開關調節器時,請務必將電源的框架式接地(F.G.)端子接地。
· 在傳感器安裝部周圍使用作為干擾發生源的設備(開關調節器、變頻馬達等)時,請務必將設備的框架式接地(F.G.)端子接地。
· 延長電纜時,可通過截面積為0.3mm2以上的電纜將全長延長至100m。不過,為避免干擾,請盡量縮短配線。

各部分名稱

各部分名稱

設定模式

·在運行模式下按下MODE按鈕2秒鐘,切換至設定模式。
設定項目 出廠狀態 內容
教導 可利用2點教導,限定教導及全自動教導中的任意一種設定基準值。
輸出工作設定 非入光時ON 可進行入光時ON或非入光時ON的設定。
定時器工作設定 無定時器 可進行無定時器、ON延遲定時器和OFF延遲定時器的設定。
定時設定 ON延遲定時器或OFF延遲定時器 借助定時器工作設定模式設定為ON延遲定時器或OFF延遲定時器,可設定定時器時間。
無定時器設定時不顯示。
投光量可變設定 OFF 入光量達到飽和時,可進行投光量的減光設定。
投光頻率設定 設定為0 并用光纖時,由于設定為不同的投光頻率,因此可有效防止干擾。
但是,當投光頻率設定為0時,方干擾功能將無效。
反應時間根據不同的投光頻率發生變法。

PRO模式

·在運行模式下按下MODE按鈕4秒鐘,切換至PRO模式。
設定項目 出廠狀態 內容
轉換設定 轉換量15% 可將限定教導和基準值追蹤周期設定的轉換量設定在0~80%的范圍內。
欲將當前的入光量原封不動地設為基準值時,請選擇0%。
外部輸入設定 發散停止 可從發散停止、限定教導[+]、限定教導[-]、全自動教導及ECO中選擇外部輸入。
基準值追蹤周期設定(注1) OFF 當入光量〉基準值時,根據入光量的變化,每個已設定的周期將使基準值發生變化。追蹤的轉換量是指在轉換設定模式下設定的專換量。但是,基準值不會被保存。
GETA功能設定
(注2)(注3)
OFF 將每個放大器的當前入光量修正為目標值,可有效抑制誤差。
可在0~2,000之間以100為單位,選擇修正入光量的目標值。
例如,當入光量為1,500時,若將目標值設為2,000,則入光量即為2,000。
ECO設定 OFF 可進行數字顯示屏的點亮/熄滅設定。若將ECO設定置于ON,則顯示屏在運行模式下大約經過20秒后熄滅。欲再次點亮顯示憑時,請按下2個按鈕中的任意一個2秒以上。
數字顯示
逆轉設定
OFF 可使數字顯示發生逆轉。
基準值
充裕度設定
OFF 可確認相對于當前入光量的基準值充裕度。
若沒有充裕度,則可使數字顯示屏閃爍。
設定為"": 不起作用。
設定為"": 綠色閃爍。
設定為"": 紅色閃爍。
設定為"": 紅綠閃爍。
設定復制 NO 可將主機側放大器的設定內容復制到子機側放大器上。
詳情請參閱 [設定復制功能]。
復位 NO 使所有設定返回到出廠狀態。
注:
1) 進行基準值追蹤工作時, 若入光量為“300” 以下, 則停止追蹤動作。此時,基準值[數字顯示屏(綠色)]將閃爍。
本功能可在組合了透過型或回歸反射型光纖的情況下使用。組合了反射型光纖時,可能會因使用條件的不同而無法使用。
2) 使用GETA功能時,若在運行模式下按下MODE按鈕,則設定GETA功能之前的入光量將在數字顯示屏(紅色)上顯示約2秒鐘。
3) 在入光量達到飽和狀態(4,000以上)下使用時,數字顯示屏(紅色)上將顯示“ ”。最大修正值為4,000。

設定復制功能

· 這是將設定內容從主機側放大器復制到子機側放大器的功能。
· 請務必在同一機型間(同F(xiàn)X-101□或同F(xiàn)X-102□)使用設定復制功能。不能在不同機型間進行復制。
· 設定復制功能將主機側放大器與子機側放大器按1:1的比例進行設置。進行多臺復制時, 請1臺1臺設定。
· 可復制的內容為“基準值”、“輸出工作設定”、“定時器工作設定”、“定時設定”、“投光量可變設定”、“轉換設定”、“ECO設定”、“數字顯示逆轉設定”和“基準值充裕度設定”。

設定步驟

①將主機側放大器的設定復制模式設為復制發信ON后按MODE按鈕,待數字顯示屏上顯示“”后設為復制預備狀態。有關設定方法,請參閱操作指南。
② 切斷主機側放大器的電源。
③如下圖所示,對主機側放大器和子機側放大器進行配線。
④同步接通主機側放大器和子機側放大器的電源。(注1)
⑤ 主機側放大器的數字顯示屏(綠色)上顯示“ ”,數字顯示屏(紅色)上顯示4位代碼后,開始復制。復制通信時,子機側放大器的數字顯示屏(綠色)上將顯示“ ”,數字顯示屏(紅色)上將出現復制通信中的顯示(“ 1”→“11 ”→“111 ”→“1111 ”)。
⑥若復制完成,則子機側放大器的數字顯示屏(綠色)上將顯示“ ”,數字顯示屏(紅色)上將顯示4位代碼(和主機側放大器的數值相同)。
⑦切斷主機側放大器和子機側放大器的電源,拆下配線。
※ 將設定內容復制到各重復的放大器中時,請執行步驟③~⑦。
注:1) 若沒有同步接通電源,則可能導致設定內容不能復制,敬請注意。

解除主機側放大器的設定復制模式時

①在拆下子機側放大器配線的狀態下接通主機側放大器的電源。
②按下主機側放大器的MODE按鈕約2秒鐘。

其它

· 本產品是以在工業環境中使用為目的而開發、生產的。
· 使用時,請避開電源接通時的過渡狀態(0.5s)。
· 快速起動式、高頻點亮式熒光燈以及日光等光束會給檢測造成影響。雖然因傳感器類型而有所差異,但還應注意不要使光束直接投射到傳感器上。
· 請勿在室外使用。
· 請勿在蒸汽、灰塵等較多的場所使用。
· 請勿使產品和稀釋劑等有機溶劑或強酸、堿、油以及油脂直接接觸。
· 不能在具有可燃性、爆炸性的氣體環境中使用。
· 切勿對產品進行分解、擅自維修或改造。
· 本產品采用EEPROM。EEPROM有使用壽命,不可進行超過10萬次以上的教導。

快速設定功能

· 所謂快速設定功能,是指只需通過選擇設定編號,即可對設定模式的內容(“輸出工作設定”、“定時器工作設定”、“投光量選擇設定”和“投光頻率設定”)進行設定的功能。
· 若在運行模式下同時按下ON按鈕和OFF按鈕2秒鐘,則將切換為快速設定。

快速設定編號一覽表

編號 輸出工作 定時器 投光量可變
-00- 非入光時ON OFF
-01- 非入光時ON ON
-02- 非入光時ON OFF延遲10ms OFF
-03- 非入光時ON OFF延遲10ms ON
-04- 非入光時ON OFF延遲40ms OFF
-05- 非入光時ON OFF延遲40ms ON
-06- 非入光時ON OFF延遲10ms OFF
-07- 非入光時ON OFF延遲10ms ON
-08- 非入光時ON OFF延遲40ms OFF
-09- 非入光時ON OFF延遲40ms ON
-10- 入光時ON OFF延遲40ms ON
-11- 入光時ON OFF延遲40ms OFF
-12- 入光時ON OFF延遲10ms ON
-13- 入光時ON OFF延遲10ms OFF
-14- 入光時ON OFF延遲40ms ON
-15- 入光時ON OFF延遲40ms OFF
-16- 入光時ON OFF延遲10ms ON
-17- 入光時ON OFF延遲10ms OFF
-18- 入光時ON ON
-19- 入光時ON OFF

代碼設定功能

· 所謂代碼設定功能,是指通過任意選擇代碼,可完成“輸出工作設定”、“定時器工作設定”、“投光量選擇設定”、“投光頻率設定”、“ECO設定”、“外部輸入設定”和“轉換設定”的 功能。
· 若在運行模式下同時按下ON按鈕和OFF按鈕4秒鐘,則將切換為代碼設定。

代碼一覽表



第1位 第2位 第3位 第4位
輸出工作 定時器(注1) 投光量可變 投光頻率 ECO 外部輸入 轉換量(注1)
FX-101� FX-102􀅕
0 非入光時ON OFF 0 1 OFF 發散停止 5%
1 OFF延遲10ms 1 2 限定教導 [+] 10%
2 OFF延遲40ms 2 3 限定教導 [-] 15%
3 OFF延遲10ms 3 4 全自動教導 20%
4 OFF延遲40ms ON 0 1 Eco 25%
5 入光時ON 1 2 ON 發散停止 30%
6 OFF延遲10ms 2 3 限定教導 [+] 35%
7 OFF延遲40ms 3 4 限定教導 [-] 40%
8 OFF延遲10ms   全自動教導 45%
9 OFF延遲40ms Eco 50%
注:
1) 當前的設定不屬于代碼設定范圍時,將顯示“ -”。選擇“ -”時,相應位數的設定內容不發生變化。
2) 出貨時為“0002 ”。

使用指南

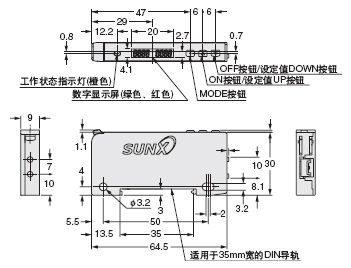

FX-101□、FX-102□ 放大器

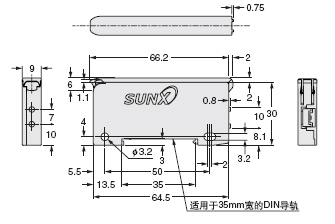

FX-101□、FX-102□ 放大器
另售的保護罩(FC-FX-1)安裝圖
另售的保護罩(FC-FX-1)安裝圖

MS-DIN-4 放大器安裝支架(另售)

MS-DIN-4 放大器安裝支架(另售)

CN-14A(-R)-C□ 帶連接器電纜(另售)

CN-14A(-R)-C□ 帶連接器電纜(另售)

MS-DIN-E 尾盤(另售)

MS-DIN-E 尾盤(另售)



公司簡介
產品目錄
供應信息

公司名稱: 深圳市森林森機電設備有限公司
電 話: 0755 83994350 / 何躍民
手機:
地 址: 深圳市羅湖區寶安南路北京大廈1002室
郵 編: 518013
主 頁: www.senlinsen.com

該廠商相關產品:
  • FP-X可編程控制器
  •
  • 松下FP2可編程控制器
  •
  • 可編程控制器 FP-X
  •
  • 松下FP0系列可編程控制器
  •
  • 松下FPΣ系列可編程控制器
  •
  • 松下FP-e可編程控制器
  •
  • 可編程控制器FP0系列
  •
  • 松下GT01可編程智能操作面板
  •
  • TH8DC計時器
  •
  • KW4M環保型功率表
  •
    更多產品...
      關于我們 | 聯系我們 | 廣告服務 | 本站動態 | 友情鏈接 | 法律聲明 | 非法和不良信息舉報
    工控網客服熱線:0755-86369299
    版權所有 工控網 Copyright@ Gkong.com, All Rights Reserved
