產品特點

穩定長時間和短時間檢測(FX-301 FX-301-HS FX-305) (穩定性提高) 4元素投光二極體抑制了一定時間內投光體的變化，由此在長時間內保持了穩定的投光水平，還重新采用“APC(Auto Power Control)電路”。由于投光量可以控制在較少量內，所以甚至在極短時間內發生的變化也可控制，通過抑制以前不能抑制的由周圍環境變化引起的投光量不穩定，從而實現穩定檢測。	更大的檢測范圍(所有型號) 采用雙耦合透鏡，最大限度的提高了投光效率，大幅度增加了檢測距離。由于集成電路塊的小型化，小直徑、極小直徑光纖頗受歡迎，其檢測距離也比以前使用其他放大器時的值增加了50%。
穩定檢測比較

卓越的性能

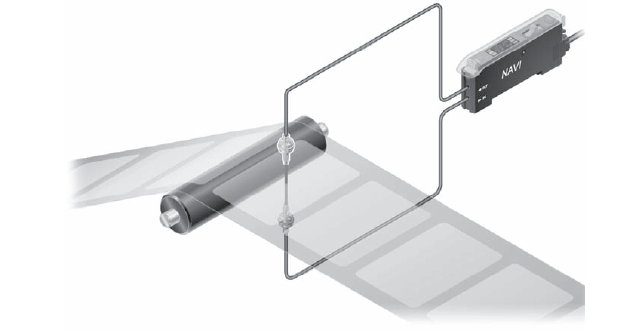

投光量選擇(FX-301 FX-301-HS FX-305) 如果在近距離檢測或檢測透明或小型物體時，受光水平逐漸飽和，可無需改變反應時間調節傳感器的投光量而無需改變反應時間使檢測穩定。以前需要改變反應時間或光纖進行檢測，而現在使用此功能設定檢測更為簡單。	35μs反應速度(FX-301-HS) (是以前的4倍) 數字光纖傳感器的35μ s超高速反應速度。甚至可檢測到高速移動的小型物體。另外，F(xiàn)X-301標準型的65μ s速度也是原來型號的兩倍了。
最大顯示屏9999(FX-305) (是以前的2.5倍) 業界最大四位顯示屏(9999)。數字值與以前型號相比有更多不同，基準值可從1為單位向上設定到最多9999�，F(xiàn)在基準設置更為簡單精確。

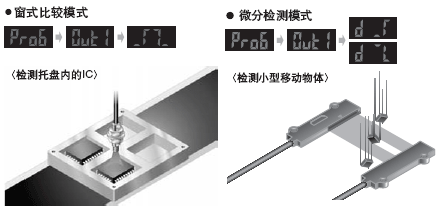

使用新工作模式簡化系統(FX-305) 新增了窗式比較模式和應差檢測模式。這些模式可以簡單進行以前需要多種傳感器或復雜的基準值設置的檢測任務。 可設定基準值的上限和下限，這樣入光量可在該范圍內打開和關閉。使用單一輸出模式，這樣僅需一根電纜，無需PLC處理。

備有五種類型的定時器(FX-305) FX-305和FX-301(-HS)具有同樣的ON延遲/OFF延遲/單觸式定時器、ON延遲·OFF延遲定時器和ON延遲·單觸式延遲定時器。僅使用這些光纖傳感器就可進行廣泛的定時控制工作。

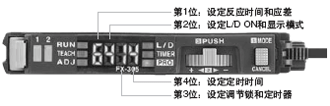

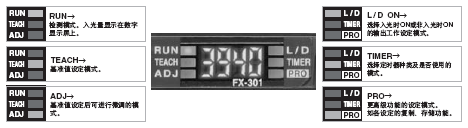

初學者亦能使用的MODE NAVI(所有機型) MODE NAVI使用6個指示燈顯示傳感器的基本操作功能。 一眼即可辨認出當前設定的操作模式，即便是初學者亦可輕松操作。

基準值的確認方便快捷(FX-301 FX-301-HS FX-305) 即便是在RUN模式下，亦可按下突出開關確認基準值。

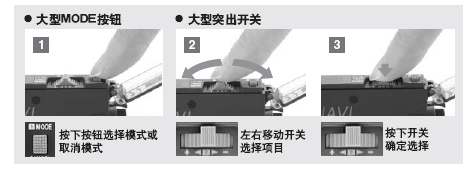

2個開關，操作簡便(所有機型) 操作開關僅有大型MODE按鈕和大型突出開關2個�？砂凑沼覉D所示的3個步驟輕松操作。

易于維護

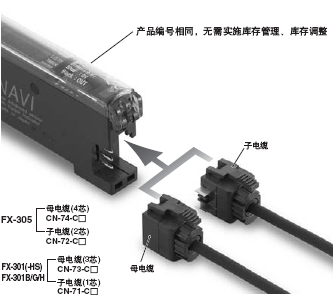

使用單觸電纜節省配線和工時(連接器型) 1臺放大器可用作主單元或子單元 放大器主體可用作主單元或子單元。僅需區分使用母電纜和子電纜即可分別用作主單元和子單元，一連即成。 此外，還省去了放大器的庫存管理等維護方面的麻煩。	光通信功能最多可同時調節16臺傳感器(所有機型) 利用光通信功能，可將當前設定的數據同時復制、保存至連接于右側的放大器中。確保工序切換暢通無阻，即便是在更換傳感器時，繁瑣的靈敏度調節等操作亦可通過光通信功能的使用而變得輕松，數據的復制和保存也變得簡便易行。 ※ 僅同類傳感器才能使用光通信功能。 此外，F(xiàn)X-301-HS并未裝備光通信功能。
	直接通過數值輸入進行設定(所有機型) 僅需輸入4位代碼(數字)即可設定各種功能。當在操作現場錯誤地變更了設定時，僅需修正代碼即可恢復設定，維護簡便。

備有提高產品調試、維護時作業效率的通信裝置

用于數字傳感器的外部輸入裝置 利用PLC、觸摸屏進行教導、變更設定(FX-CH2) 不操作傳感器主體，而是通過PLC、觸摸屏以及按鈕等外部信號同時對數字光纖傳感器(最多16臺)進行各種設定和切換。 <主要功能> ·同時教導 ·鍵鎖定設定 · 數據庫的同時載入/同時保存

用于數字傳感器的高位通信裝置 推出全新的數字傳感器遠程維護方案！(SC-GU1-485) 這種通信裝置以PLC或個人電腦為媒介，不但可向數字光纖傳感器輸入(教導、數據庫轉換)，還能夠確認數字傳感器的入光量和輸出狀態。從而大幅提高產品調試、維護時的作業效率。 可通信的內容 ·確認傳感器的入光量 ·確認傳感器的設置 · 確認傳感器的工作情況 · 設定基準值等

訂購指南

連接器型放大器(放大器不附帶單觸電纜。請另行訂購。)

種 類	形 狀	型 號	投光二極體	輸 出	單觸電纜
					種 類	型 號	長度
標 準 型		FX-301	紅色LED	NPN開路集電極晶體管	母 電 纜 (3芯)	CN-73-C1	1m
		FX-301P		PNP開路集電極晶體管
		FX-301B	藍色LED	NPN開路集電極晶體管		CN-73-C2	2m
		FX-301BP		PNP開路集電極晶體管
		FX-301G	綠色LED	NPN開路集電極晶體管		CN-73-C5	5m
		FX-301GP		PNP開路集電極晶體管	子 電 纜 (1芯)	CN-71-C1	1m
		FX-301H	紅外線LED	NPN開路集電極晶體管
		FX-301HP		PNP開路集電極晶體管		CN-71-C2	2m
高 速 型		FX-301-HS	紅色LED	NPN開路集電極晶體管
		FX-301P-HS		PNP開路集電極晶體管		CN-71-C5	5m
高 功 能 型		FX-305	紅色LED	NPN開路集電極晶體管	母 電 纜 (4芯)	CN-74-C1	1m
						CN-74-C1	2m
						CN-74-C5	5m
		FX-305P		PNP開路集電極晶體管	子 電 纜 (2芯)	CN-72-C1	1m
						CN-72-C1	2m
						CN-72-C5	5m

電纜型放大器

種 類	形 狀	型 號	投光二極體	輸 出	內容
標 準 型		FX-301-C1	紅色LED	NPN開路集電極晶體管	附帶長度為1m的橡皮電纜 電纜外徑：φ3.7mm
		FX-301P-C1		PNP開路集電極晶體管

單觸電纜用于FX-301/B/G/H(-HS) (放大器不附帶單觸電纜。請另行訂購。)

種 類 型 號 說明 母電纜 (3芯) CN-73-C1 長度：1m 0.15mm2 3芯橡皮電纜，一端接帶連接器。 電纜外徑：φ3.0mm CN-73-C2 長度：1m CN-73-C5 長度：5m 子電纜 (1芯) CN-71-C1 長度：1m 0.15mm2 1芯橡皮電纜，一端接帶連接器。 電纜外徑：φ3.0mm CN-71-C2 長度：2m CN-71-C5 長度：5m

單觸電纜用于用于FX-305 (放大器不附帶單觸電纜。請另行訂購。)

種 類 型 號 說明 母電纜 (4芯) CN-74-C1 長度：1m 0.15mm2 4芯橡皮電纜，一端接帶連接器。 電纜外徑：φ3.0mm CN-74-C2 長度：1m CN-74-C5 長度：5m 子電纜 (2芯) CN-72-C1 長度：1m 0.15mm2 2芯橡皮電纜，一端接帶連接器。 電纜外徑：φ3.0mm CN-72-C2 長度：2m CN-72-C5 長度：5m

尾盤 (放大器不附帶尾盤。當放大器串聯連接時請另行訂購。)

形 狀 型 號 說明 MS-DIN-E 當串聯連接多個放大器，或在DIN導軌上移動放大器時，這些尾盤確保所有的放大器安全安裝并充分連接。 (每套2個)

配件(另售)

品 名 型 號 說明 放大器安裝支架 MS-DIN-2 安裝放大器時使用。 光纖放大器 保護封條 FX-MB1 2個交流窗密封墊和1個連接器封條：10套 交流窗密封墊：防止從另一個放大器上傳輸信號造成的故障，及其對另一個放大器的影響。 連接器封條：帶有單觸電纜針，以防任何金屬的觸碰。

光纖列表

FX-305/FX-301(紅色LED型)檢測距離(注1)

透過型(每套2個)

種 類		光纖頭形狀	檢測距離(注2)		最小檢測 物體(注3)	光纜長度 ： 自由裁切	彎曲半徑 (mm)	型號
螺 紋 頭 型	M4		1,600 1,100 700 530	400 200 180	φ0.04mm 不透明體	2m	R25	FT-B8
			1,000 780 500 400	280 150 130	φ0.03mm 不透明體			FT-FM2
							光纖 R25 套筒 R10	FT-FM2S
								FT-FM2S4
			750 570 350 290	200 90 100	φ0.03mm 不透明體		R1	FT-W8
			900 650 400 320	230 100 110	φ0.04mm 不透明體		R4 耐彎曲	FT-P80
			900 650 380 320	230 100 110	φ0.05mm 不透明體	1m	R10	FT-P81X
			550 400 250 190	140 70 80	φ0.04mm 不透明體	2m	R4 耐彎曲	FT-P60
	螺 母 型		750 570 350 290	200 90 100	φ0.06mm 不透明體	2m	R1	FT-WR80 (注4)new
			1,500 1,200 750 600	420 200 210	φ0.04mm 不透明體			FT-WR80L (注4)new
	彎 頭 狀 形		740 530 320 230	150 75 80	φ0.04mm	2m	R25	FT-R80
	M3		1,000 780 500 400	280 150 130	φ0.03mm 不透明體	2m	R25	FT-T80
			400 270 200 140	100 55 49	φ0.03mm 不透明體			FT-NFM2
							光纖 R25 套筒 R10	FT-NFM2S
								FT-NFM2S4
			220 160 100 80	55 25 28	φ0.025mm 不透明體		R1	FT-W4
			350 250 150 100	75 30 35	φ0.02mm 不透明體		R4 耐彎曲	FT-P40
	長檢 測距 離型		19,500 19,500 19,500 14,000	10,000 3,500 3,800	φ0.4mm 不透明體	10m	R25	FT-FM10L

注：
1) H-SP模式中FX-301-HS檢測距離和FX-301B/G/H的檢測距離可參閱PDF P.17。
2) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。
3) 最小檢測物體尺寸值就是紅色LED型最佳狀態下的值。如果使用的是放大器而非紅色LED型，請與經銷商聯系，咨詢關于最小檢測物體尺寸的信息。
最佳狀態指物體不存在的狀態下設定靈敏時檢測輸出正好改變至入光工作時狀態。

透過型(每套2個)

種 類		光纖頭形狀	檢測距離(注2)		最小檢測 物體(注3)	光纜長度 ： 自由裁切	彎曲半徑 (mm)	型號
圓 柱 頭 型	φ3		350 250 150 100	420 200 210	φ0.02mm 不透明體	2m	R1	FT-WS8L
			350 250 150 100	200 90 100	φ0.05mm 不透明體			FT-WS3
	φ2.5		350 250 150 100	580 170 280	φ0.02mm 不透明體	2m	R25	FT-SFM2L
			350 250 150 100	280 150 150	φ0.03mm 不透明體			FT-SFM2
			350 250 150 100	200 90 100			R1	FT-WS8
	φ1.5		350 250 150 100	100 55 49	φ0.025mm 不透明體	2m	R25	FT-SNFM2
			350 250 150 100	55 25 28	φ0.02mm 不透明體		R1	FT-WS4
			350 250 150 100	90 40 42		1m	R4 耐彎曲	FT-P2
	φ1		350 250 150 100	30 13 17	φ0.02mm 不透明體	500mm		FT-PS1
	超 小 直 徑 型		350 250 150 100	8 3 3	φ0.02mm 不透明體	500mm	R5	FT-E12
			350 250 150 100	36 18 15		1m		FT-E22
	側 視 界 型		350 250 150 100	800 340 350	φ0.05mm 不透明體	2m	R25	FT-V10
			350 250 150 100	140 65 70	φ0.02mm 不透明體			FT-SFM2SV2
			350 250 150 100	125 60 63		1m		FT-V22
			350 250 150 100	60 25 27		2m		FT-V41
			350 250 150 100	30 13 15			R1	FT-WV42

注：
1) H-SP模式中FX-301-HS檢測距離和FX-301B/G/H的檢測距離可參閱PDF P.17。
2) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。
3) 最小檢測物體尺寸值就是紅色LED型最佳狀態下的值。如果使用的是放大器而非紅色LED型，請與經銷商聯系，咨詢關于最小檢測物體尺寸的信息。
最佳狀態指物體不存在的狀態下設定靈敏時檢測輸出正好改變至入光工作時狀態。

透過型(每套2個)

種 類		光纖頭形狀	檢測距離(注2)		最小檢測 物體(注3)	光纜長度 ： 自由裁切	彎曲半徑 (mm)	型號
方 型	小 型		3,500 2,500 1,600 1,200	850 400 410	φ0.08mm 不透明體	2m	R1	FT-WZ8H
			3,100 2,700 1,550 1,400	1,000 420 490	φ0.03mm 不透明體		R4 耐彎曲	FT-Z8H
			2,100 1,500 950 700	500 200 210	φ0.05mm 不透明體		R1	FT-WZ8E
			1,850 1,600 950 800	600 250 280	φ0.03mm 不透明體		R4 耐彎曲	FT-Z8E
			950 700 420 330	240 100 120	φ0.04mm 不透明體		R1	FT-WZ8
			1,100 800 500 400	300 120 140	φ0.03mm 不透明體		R4 耐彎曲	FT-Z8
			300 200 140 100	70 40 40	φ0.08mm 不透明體	1m	R1	FT-WZ4 (注5)new
			220 150 105 75	50 30 30	φ0.08mm 不透明體			FT-WZ4HB (注5)new
			660 440 308 220	150 80 80	φ0.08mm 不透明體	2m		FT-WZ7 (注5)new
			870 580 406 290	210 110 110	φ0.03mm 不透明體			FT-WZ7HB (注5)new
特 殊 型	狹 光 型		3,000 2,000 1,500 1,000	800 300 350	φ0.06mm 不透明體	2m	R25	FT-K8 (注6)
			2,200 1,700 1,000 700	600 280 300			R1	FT-WKV8 (注6)
			3,000 2,000 1,500 1,000	800 300 350			R25	FT-KV8 (注6)
			600 500 300 250	180 90 100	φ0.02mm 不透明體		R10	FT-KV1 (注6)
	寬 光 帶 型		3,500 3,500 3,500 3,500	3,500 3,000 3,500	φ0.3mm 不透明體	2m	R1	FT-WA30
							R10	FT-A30
			3,500 3,500 3,300 1,500	1,100 1,080 750	φ0.25mm 不透明體		R1	FT-WA8
							R10	FT-A8
	陣 列 型		850 650 380 330	220 100 115	水平 φ0.025mm 不透明體 垂直 φ0.45mm 不透明體	2m	R25	FT-AFM2
			800 590 350 290	200 90 100				FT-AFM2E

注：
1) H-SP模式中FX-301-HS檢測距離和FX-301B/G/H的檢測距離可參閱PDF P.17。
2) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。
3) 最小檢測物體尺寸值就是紅色LED型最佳狀態下的值。如果使用的是放大器而非紅色LED型，請與經銷商聯系，咨詢關于最小檢測物體尺寸的信息。
最佳狀態指物體不存在的狀態下設定靈敏時檢測輸出正好改變至入光工作時狀態。
4) 光纖長度實際上將檢測距離限制在3，500mm長。
5) 詳情請參閱PDF P.20。
6) 詳情請參閱PDF P.28。

透過型(每套2個)

種 類		光纖頭形狀	檢測距離(注2)		最小檢測 物體(注3)	光纜長度 ： 自由裁切	彎曲半徑 (mm)	型號
特殊型	耐熱 型		750 550 330 280	200 85 90	φ0.04mm 不透明體	2m	R25	FT-H35-M2
							光纖 R25 套簡 R10	FT-H35-M2S6
			420 310 180 140	100 40 50	φ0.02mm 不透明體	1m	R10	FT-H20W-M1
			750 550 320 280	200 85 90	φ0.04mm 不透明體	1m	R25	FT-H20-M1
			1,200 880 550 440	300 150 155	φ0.06mm 不透明體	2m		FT-H13-FM2
	耐熱 . 接頭 型		530 390 225 200	140 60 60	φ0.12mm 不透明體		耐熱側 R18 (注5)	FT-H20-J20-S (注6)new
								FT-H20-J30-S (注6)new
								FT-H20-J50-S (注6)new
			840 550 370 280	200 90 90	φ0.16mm 不透明體			FT-H20-VJ50-S (注6)new
								FT-H20-VJ80-S(注6)new
	耐化學品 型		3,500 3,500 3,000 1,500	1,000 500 530	φ4mm 不透明體		R25	FT-Z802Y
			3,500 3,500 2,000 1,500	1,000 500 530	φ0.2mm 不透明體		R30	FT-L80Y
			1,000 800 500 400	280 120 140	φ0.2mm 不透明體			FT-V80Y
	耐 真 空 型		350 250 150 125	90 40 50	φ0.03mm 不透明體		R18	FT-H30-M1V-S (注6)

注：
1) 敬請咨詢FX-301-HS的H-SP模式以及FX-301B/G/H的檢測距離請參閱PDF P.17。有關FX-410請參閱PDF P.130；FX-311的相關事宜，請參閱PDF P.138。
2) 請注意自由裁切型光纖的末端處理可能造成檢測距離最多減少20％。
3) 最小檢測物體尺寸值是紅色LED型最佳狀態下的值。有關紅色LED型以外的最小檢測物體，請向我們咨詢。最佳狀態是指在物件不存在的狀態下設定靈敏度時，檢測輸出正好改變至入光工作時的狀態。
4) 是指耐熱側光纖的長度(固定尺寸)。恒溫側光纖為2m長自由裁切型。
5) 恒溫側為R25mm以上。
6) 成套出售耐熱接頭光纖+恒溫側光纖(FT-FM2)。有關產品的詳情，請參閱PDF P.34。
7) 詳情請參閱PDF P.29。
8) 從插入放大器一側的端部表面至500mm的這段距離為可進行裁切的范圍。
9) 成套出售耐真空型光纖+光引端子(FV-BR1)+大氣層側光纖(FT-J8)。有關產品的詳情，請參閱PDF P.32。

回歸反射型

種 類		光纖頭形狀	檢測距離(注2)(注3)		最小檢測 物體(注3)	光纜長度 ： 自由裁切	彎曲半徑 (mm)	型號
輕巧型	帶偏極濾光鏡		100-910 100-730 100-600 100-520(注3)	100-460 不能使用 不能使用	φ0.3mm 不透明體	2m	R1	FR-WKZ11 (注5)
	頭部ON		200 200 200 200	200 200 200	水平：φ5.5mm 不透明體 垂直d：φ0.06mm 不透明體	2m	R10	FR-KZ21 (注5)
	側面ON							FR-KZ21E (注5)
晶 圓 映 射 型			15-370 15-330 15-240 15-210	15-170 15-80 15-90	φ0.12mm 不透明體	2m	R10	FR-KV1 (注5)

注：
1) 敬請咨詢FX-301-HS的H-SP模式以及FX-301B/G/H的檢測距離請參閱PDF P.17。有關FX-410請參閱PDF P.130；FX-311的相關事宜，請參閱PDF P.138。
2) 請注意自由裁切型光纖的末端處理可能造成檢測距離最多減少20%。
檢測距離值是指FR-WKZ11與RF-13、FR-KZ21、FR-KZ21E以及FR-KV1與專用反射鏡進行組合時的值。
3) FR-WKZ11的檢測距離表示反射鏡或反射帶的可設范圍。檢測物體的檢測值亦可為100mm以下。
但當檢測頭附近存在白色物體或鏡面體時，可能導致反射的投光入光，敬請注意。此時，請調整放大器主體的基準值后再使用。
FR-KZ21與FR-KZ21E的檢測距離值表示反射鏡可設范圍。
但是，當按照使檢測物體通過距離檢測頭前端0-20mm這一范圍的設定加以使用時，可能導致檢測不穩定。
FR-KV1的檢測距離值表示反射鏡可設范圍。檢測物體的檢測值亦可為15mm以下。
4) 最小檢測物體尺寸值是紅色LED型最佳狀態下的值。
最佳狀態是指在物件不存在的狀態下設定靈敏度時，檢測輸出正好改變至入光工作時的狀態。
5) 詳情請參閱PDF P.25。

反射型

種 類		光纖頭形狀	檢測距離(注2)(注3)		最小檢測 物體(注3)	光纜長度 ： 自由裁切	彎曲半徑 (mm)	型號
輕巧型	M6		600 480 280 220	160 85 75	φ0.02mm 不透明體	2m	R25	FD-B8
			410 310 200 140	100 55 47				FD-FM2
			370 270 170 110	85 45 39			光纖 R25 套簡 R10	FD-FM2S
								FD-FM2S4
			250 190 110 90	60 25 32			R1	FD-W8
			300 220 130 100	70 30 35			R4 耐彎曲	FD-P80
			270 185 100 80	60 30 35		1m	R10	FD-P81X
	彎頭狀型		240 185 110 85	60 25 30	φ0.02mm 不透明體	2m	R25	FD-R80
	M4		370 270 170 110	85 45 39	φ0.02mm 不透明體	2m	R25	FD-T80
			140 90 60 45	35 16 16				FD-NFM2
							光纖 R25 套簡 R10	FD-NFM2S
								FD-NFM2S4
			40 30 18 15	12 4.5 5			光纖 R1 套簡 R10	FD-W44
			250 190 110 90	60 25 32			R1	FD-WT8
			85 65 37 32	25 10 11			R2	FD-WG4
			150 110 65 55	42 15 19			R25	FD-G4
			130 90 55 45	30 13 16			R4 耐彎曲	FD-P60

注：
1) H-SP模式中FX-301-HS檢測距離和FX-301B/G/H的檢測距離可參閱PDF P.17。
2) 檢測距離是以白色無光澤紙[200×200mm(FD-B8，F(xiàn)D-FM2，F(xiàn)D-FM2S，F(xiàn)D-FM2S4，F(xiàn)D-W8，F(xiàn)D-P80，F(xiàn)D-P81X，F(xiàn)D-R80，F(xiàn)D-T80，F(xiàn)D-WT8：400×400mm,FD-W44：100×100mm)]為檢測物體時的數值。
3) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。
4) 最小檢測物體尺寸值是紅色LED型在最大靈敏度下的值。
1) 請注意相應的設定距離與額定檢測距離不同。

反射型

種 類		光纖頭形狀	檢測距離(注2)(注3)		最小檢測 物體(注3)	光纜長度 ： 自由裁切	彎曲半徑 (mm)	型號
螺紋頭型	M3		140 90 60 45	35 16 16	φ0.02mm 不透明體	2m	R25	FD-T40
			40 30 18 15	12 4.5 5			R1	FD-WT4
			50 36 20 18	14 5.5 6			R4 耐彎曲	FD-P40
			150 110 65 55	42 15 19			R25	FD-G6
			150 90 48 45	35 12 20		1m (注)	R10	FD-G6X
			50 38 25 18	14 5 6		500mm	R25	FD-EG1
			40 25 14 12	9 3 5	φ0.04mm 不透明體		R10	FD-EG2
			20 15 9 8	5 2.5 3				FD-EG3
			6.5 5 3 3	2 不能使用 不能使用	φ0.02mm 不透明體		R25	FD-EN500S1
			50 38 20 18	14 5 6		1m		FD-ENM1S1
圓柱型	φ3		370 270 170 110	85 45 39	φ0.02mm 不透明體	2m	R25	FD-S80
			250 190 110 90	60 25 32			R1	FD-WS8
			85 65 37 32	25 10 11			R2	FD-WSG4
			130 90 55 45	30 13 16			R4 耐彎曲	FD-P50
	φ2.5		140 90 60 45	35 16 16	φ0.02mm 不透明體	2m	R25	FD-SNFM2
	φ1.5		80 50 30 25	19 7.5 9	φ0.02mm 不透明體	1m	R4 耐彎曲	FD-P2
	超 小 直 徑 型
			15 11 8 6	4 2 1	φ0.02mm 不透明體	1m	R10	FD-E12
			65 45 28 23	17 8 7	φ0.02mm 不透明體		R25	FD-E22
	側 視 界 型		80 55 30 25	17 8 9	φ0.02mm 不透明體	2m	R25	FD-V41
			20 15 8.5 7	5 不能使用 不能使用			R1	FD-WV42
			170 100 55 45	32 15 16			R25	FD-SFM2SV2

注：

1) H-SP模式中FX-301-HS檢測距離和FX-301B/G/H的檢測距離可參閱PDF P.17。
2) 檢測距離是以白色無光澤紙[100×100mm(FD-S80，F(xiàn)D-WS8：400×400mm，F(xiàn)D-T40，F(xiàn)D-G6X，F(xiàn)D-WSG4，F(xiàn)D-P50，F(xiàn)D-SNFM2，F(xiàn)D-V41，F(xiàn)D-SFM2SV2：
2) 200×200mm)]為檢測物體時的數值。
3) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。
4) 最小檢測物體尺寸值是紅色LED型在最大靈敏度下的值。請注意相應的設定距離與額定檢測距離不同。
5) 從放大器的插入端開始允許裁切距離是700mm。

反射型

種 類		光纖頭形狀	檢測距離(注2)(注3)		最小檢測 物體(注3)	光纜長度 ： 自由裁切	彎曲半徑 (mm)	型號
方型	限定反射型		12-50 12.5-37.5 15-36 15-35	16-29 不能使用 不能使用	φ0.3mm 金線	4m	R25	FD-L46
			0-50 0-36 0-33 0-30	0-30 0-15 0-21	(LCD玻璃)	3m	R4	FD-L45
			0-23			2m		FD-L43
			0-8.2 0-7 0-6.5 0-6	0-5.7 0-5 0-5.2	φ0.3mm 金線	2m	R10	FD-L44
			0-4.7 0-4.5 0-4 0-4	0-3.8 0-3 0-3.5				FD-L44S
			6.5-14.5(中心8) 6.5-14(中心8) 7-14(中心8) 7-12(中心8)	7.5-12(中心8) 不能使用 不能使用	φ1.9mm 金屬管 (灰色)	2m	R1	FD-WL41
			2-19(中心8) 2.5-18(中心8) 3-16(中心8) 3-16(中心8)	3.5-15(中心8) 不能使用 不能使用	φ0.06mm 金線		R10	FD-L41
			2-20(中心6) 2.5-18(中心6) 4-12(中心6) 4-12(中心6)	4.5-11(中心6) 5-8.5(中心6) 4.8-9.5(中心6)	φ0.02mm 金線			FD-L4
			0.5-8.5 0.5-7.5 1-6.5 1-5.5	1-5 不能使用 不能使用	φ0.3mm 銅線	1m	R1	FD-WL48
	小型		1-50 1.5-34 2-24 3-17	3-10 不能使用 不能使用	φ0.16mm 銅線	1m	R1	FD-WZ4(注5)new
			1-70 1-46 1-32.2 2.5-23	1.5-35 3-7 3-7				FD-WZ4HB(注5)new
			200 120 1-84 1-60	1.5-35 2.5-18 2.5-18	φ0.03mm 金線	2m		FD-WZ7(注5)new
			0.5-270 0.5-180 1-126 1-90	1-70 1-35 1-35				FD-WZ7HB(注5)new
特殊用途	長檢測距離		20-660 20-480 20-300 20-230	20-170 25-90 25-100	φ0.3mm 銅線	2m	R1	FD-WKZ1
	寬光帶		230 200 150 150	100 45 50	φ0.02mm 金線	2m	R25	FD-A15
	陣 列型		290 220 135 110	78 35 39	φ0.02mm 金線	2m	R25	FD-AFM2
								FD-AFM2E
	液 面 檢 測 型		------		(液體)	2m	保護管 R40 光纖 R15	FD-F8Y
			適用管道直徑：外徑φ6-φ26mm的透明管 [PVC(氯乙烯)，氟化樹脂，聚碳酸酯，丙烯，玻璃。厚度1-3mm]			2m (注5)	R10	FD-F41
			適用管道直徑：外徑φ6-φ26mm的透明管 [PFA(氟化樹脂)或相當?shù)耐该鞴埽�壁�?mm]					FD-F4
			適用管道直徑：外徑φ3-φ10mm的透明管 [PFA(氟化樹脂)或相當?shù)耐该鞴�，壁�?.3-1mm］		(液體)	2m	保護管 R20 光纖 R4	FT-F902(注6)
	漏液檢測		------		(液體)	5m (保護管：3m)	保護管 R20 光纖 R4	FD-F705(注6)

注：
1) H-SP模式中FX-301-HS檢測距離和FX-301B/G/H的檢測距離可參閱PDF P.17。
2) 檢測距離是以白色無光澤紙[FD-WKZ1，F(xiàn)D-AFM2，F(xiàn)D-AFM2E：400×400mm，F(xiàn)D-A15：200×200mm，F(xiàn)D-L4：100×100mm，F(xiàn)D-L46：相對于LCD用玻璃電路板P表面(100×100×t0.7mm)，F(xiàn)D-L43，F(xiàn)D-L44:相對于LCD用玻璃電路板(100×100×t0.7mm)，F(xiàn)D-L44S：相對于硅晶片研磨面的值,FD-WL41，F(xiàn)D-L41：玻璃電路板(100×100×t2mm)]為檢測物體時的數值。
3) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。
4) 最小檢測物體尺寸值是紅色LED型在最大靈敏度下的值。請注意相應的設定距離不同于額定檢測距離。但是，對于限定反射型，當靈敏度設為MAX式，它只能檢測對應于中心距離上的檢測物體的最小尺寸。
5) 從放大器的插入端開始允許裁切距離使1,000mm。
6) 與FT-902和FD-F705一起使用特殊用途FX-301-F放大器。更多詳情，請參見“傳感器綜合目錄04－05”或SUNX主頁(http://sunx.jp/，僅日文·英文)。

反射型

種 類		光纖頭形狀	檢測距離(注2)(注3)		最小檢測 物體(注3)	光纜長度 ： 自由裁切	彎曲半徑 (mm)	型號
特殊用途	耐熱型		300 270 150 140	100 35 47	φ0.02mm 金線	2m	R25	FD-H35-M2
							光纖 R25 套簡 R10	FD-H35-M2S6
						1m	R25	FD-H20-M1
			190 160 80 80	57 20 26			光纖 R25 套簡 R10	FD-H35-20S
			300 270 150 140	100 35 47			R25	FD-H20-21
			0-20 0-15 0-10 0-10	1-8 不能使用 2-6		2m		FD-H30-L32
			0-20 0-15 0-10 0-10	1-8 不能使用 2-6		2m		FD-H18-L31
			410 310 300 140	100 55 47				FD-H13-FM2
	耐真空型		20-300 20-200 20-150 25-130	30-100 不能使用 不能使用	φ0.8mm 金線	1m	R18	FD-H30-KZ1V-S(注5)
			0-11 0-8 1.5-6 1.5-5	2-4 不能使用 不能使用		3m		FD-H30-L32V-S(注5)

注：
1) H-SP模式中FX-301-HS檢測距離和FX-301B/G/H的檢測距離可參閱PDF P.17
2) 檢測距離是以白色無光澤紙[400×400mm(FD-H30_L32,FD-H18-L31:玻璃電路板50×50mm)]為檢測物體時的數值。
3) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。
4) 最小檢測物體尺寸值是紅色LED型在最大靈敏度下的值。請注意相應的設定距離不同于額定檢測距離。

耐真空型光纖保養元件型號

·耐真空型光纖 FD-H30-KZ1V FD-H30-L32V	·FD-H30-KZ1V用安裝支架 MS-FD-2	·光引端子 FV-BR1	·大氣層側光纖 FT-J8
·RF-003	·RF-13	·FX-CT1	·FX-CT2
·FX-AT2	·FX-AT3	·FX-AT4
·FX-AT10 ·FX-AT13 ·FX-AT15	·FX-AT5	·FX-AT6

附件

·RF-003(FR-KZ21/KZ21E專用反射鏡) ·RF-13(反射帶) ·FX-CT1(光纖裁切器) ·FX-CT2(光纖裁切器) ·FX-AT2(用于固定長度光纖的附件、橙色) ·FX-AT3(用于f2.2mm光纖的附件、橙色透明) ·FX-AT4(用于f1mm光纖的附件、黑色) ·FX-AT5(用于f1.3mm光纖的附件、灰色) ·FX-AT6(用于f1mm/f1.3mm混合光纖的附件、黑色/灰色)

與FX-300系列以外的光纖放大器連接時 ·適用的光纖放大器：FX2/FX3系列 FX-AT10(用于f1mm光纖的附件) FX-AT13(用于f1.3mm光纖的附件) FX-AT15(用于f1mm/f1.3mm混合光纖的附件)

FX-301(P)-HS·FX-301B/G/H的檢測距離列表
在H-SP模式(35μ s)下超高速型FX-301(P)-HS的檢測距離(典型型號)

光纖型號 檢測距離(注) 透 過 型 FT-B8 160 FT-FM2 120 FT-NFM2 40 FT-E12 2 FT-E22 10	光纖型號 檢測距離(注) 透 過 型 FD-B8 60 FD-FM2 35 FD-NFM2 14 FD-E12 1 FD-E22 5
注：檢測距離是在H-SP模式下的。對于FX-301，在FAST，STD，S-D和LONG模式下的檢測距離與其一樣。(參閱PDF P.17)

FX-301B/G/H的檢測距離(典型型號)

		透過型
		FT-B8	FT-FM2	FT-NFM2	FT-V10	FT-W8	FT-Z8	FT-P80	FT-A30	FT-A8	FT-E12	FT-E22
FX-301B	LONG	220	150	50	400	90	120	130	2,400	600	3	14
	STD	110	75	25	200	45	60	65	1,200	300	2	7
	FAST	75	40	16	130	30	40	45	700	220	1	4
FX-301G	LONG	110	70	24	200	56	60	70	1,200	300	1	6
	STD	55	35	12	100	28	30	35	600	150	------	3
	FAST	40	24	8	65	20	22	25	350	110	------	2
FX-301H (注)	LONG	100	50	16	150	42	46	56	800	220	4	10
	STD	50	25	8	75	21	23	28	400	110	2	5
	FAST	30	18	5	40	15	16	20	240	80	1.5	3

注：紅外線LED型容易受到濕度的影響。因此，在濕度較高或濕度變化較大的環境下使用時，請先向我們咨詢。

		反射型
		FT-B8	FT-FM2	FT-NFM2	FD-W8	FD-P80	FD-AFM2	FD-G4	FD-EG1	FD-E12	FD-E22	FD-G6X
FX-301B	LONG	80	46	16	23	40	40	22	6	2	6	22
	STD	40	23	8	11	20	20	11	3	1	3	11
	FAST	26	15	5	8	13	13	8	2	------	2	6
FX-301G	LONG	42	24	8	14	20	18	12	3	1	3	12
	STD	21	12	4	7	10	9	6	1.5	------	1.5	6
	FAST	14	8	3	4	7	5	4	1	------	1	4
FX-301H (注)	LONG	26	20	6	11	18	12	7	10	1	6	18
	STD	13	10	7	5.5	9	6	3.5	5	------	3	9
	FAST	9	7	2	3	6	4	2	3	------	2	5

注：紅外線LED型容易受到濕度的影響。因此，在濕度較高或濕度變化較大的環境下使用時，請先向我們咨詢。
與FR-WKZ11的反射鏡(另售)組合時的檢測距離
檢測距離是相對于紅光型FX-305/FX-301的值。

RF-230	100-3,200（LONG）、100-2,000（STD）、100-1,600（FAST）、100-1,000（S-D）
RF-220	100-2,400（LONG）、100-1,300（STD）、100-1,000（FAST）、100-600（S-D）
RF-210	100-1,100（LONG）、100-700（STD）、100-550（FAST）、100-300（S-D）

注：
1） 檢測距離表示反射鏡的可設范圍。檢測物體的檢測值亦可為100mm以下。
但當檢測頭附近存在白色物體或鏡面體時，可能􀀀致反射的投光入光，敬請注意。此時，請調整放大器主體的基準值后再使用。
