產品特點：

內置光學透鏡，實現長距離檢測

同行業中首創在光纖傳感器中直接內置光學“雙耦合透鏡”。此透鏡最大限度的提高了投光效率，大幅增加了檢測距離。近年來，由于集成電路塊的小型化，小直徑，極小直徑光纖頗受歡迎，其檢測距離也比以前使用其他放大器時的值增加了50%。

穩定、長期檢測

備有三種光源以擴大用途

除紅色LED(4元素投光二極體)型以外，還備有藍色LED和綠色LED型，以配合更大的用途范圍。
標記檢測時可辨別的混合顏色

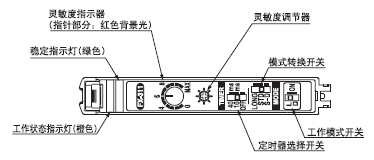

帶可視指示器的12回轉調節器

已裝備12回轉調節器用于微調。它能檢測極細微差別。
此外，由于指示器的指針有紅色背景光，在黑暗區域也可一眼確認其位置。

按照用途可分三步選擇模式

模式轉換開關可按照檢測用途任意改變?yōu)橐韵氯�種模式的一種。

長距離模式 (LONG) 用于長距離檢測(反應時間：2ms) 標準模式 (STD) 用于普通檢測 (反應時間：250μs) 高速模式 (FAST)(注) 用于高速檢測 (反應時間：150μs) 低強度模式 (S-D)(注) 用于細微檢測 (反應時間：250μs) 注： 僅FX-311B(P)和FX-311G(P)備有高速模式。 僅FX-311(P)備有S-D(低強度)模式。

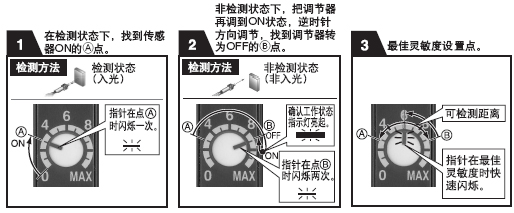

快閃“幫助功能”簡化了最佳靈敏度調節

FX-311系列具有便捷的內置“幫助功能”，在進行靈敏度調節時通過指示燈的快速閃爍顯示最佳靈敏度位置。這樣確保了簡單可靠的靈敏度調節，在需要微調節的較窄檢測距離內使用很方便。
※為了有效使用“幫助功能”，工作模式開關轉換如下 。

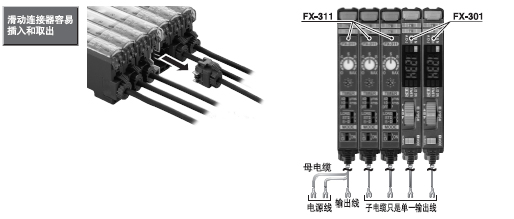

可與FX-301系列貼近連接，從而實現省配線及快速安裝

每根子電纜都是一個獨立的輸出線，從而減少了接線，并簡化了安裝。使用與FX-301系列相同的單觸電纜，使貼近連接變得容易。而且，連接器是滑動型的，無需改變放大器的位置就能取出，這樣就無需在放大器周圍保留額外維護空間。

※注意 只有防干擾功能能在此產品和數字光纖傳感器FX-301系列之間傳輸。 因此，如果放大器的兩種型號串聯連接，確保將同一型號安裝在一起。

帶單觸電纜，易于維護

主單元和子單元使用同一放大器主體。因?yàn)橹挥性谥鲉卧�上正確使用3芯母電纜，在每個子單元上正確使用單芯子電纜才能分辨出主、子單元功能，因此可在橫向連接構造中簡單安裝。另外，由于主單元、子單元使用同一主體，可簡化庫存管理和維護。

可貼近安裝4個光纖頭

如果放大器貼近連接在一起，打開電源后光通信功能就自動為放大器設定不同的投光計時。多達4個光纖頭可貼近安裝在一起，而不產生相互干擾。
FX-301系列組件也能在這些構造中使用。

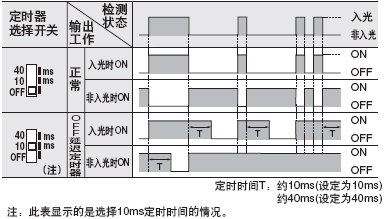

可選定時時間的OFF延遲定時器

FX-311系列裝備有OFF延遲定時器。當連接設備反應慢或檢測較小物體且輸出信號寬度小時，該設備很有用。你可選擇定時時間為40ms或10ms。它也適于為PLC加速。

用途

檢測注冊標記	檢測透明瓶
檢測半透明薄板是否存在

放大器 (放大器不附帶單觸電纜。請另行訂購。)

種類		形狀	型號	投光二極體	輸出	單觸電纜
						種類	型號	長度
手動設定型	N 輸 P 出 N 型		FX-311	紅色LED	NPN開路集 電極晶體管	母電纜	CN-73-C1	1m
			FX-311B	藍色LED			CN-73-C2	2m
			FX-311G	綠色LED			CN-73-C5	5m
	P 輸 N 出 P 型		FX-311P	紅色LED	PNP開路集 電極晶體管	子電纜	CN-71-C1	1m
			FX-311BP	藍色LED			CN-71-C2	2m
			FX-311GP	綠色LED			CN-71-C5	5m

單觸電纜 (放大器不附帶單觸電纜。請另行訂購。)

種類	型號	說明
母電纜(3芯)	CN-73-C1	長度：1m	0.15mm2 3芯橡皮電纜，一端帶連接器 電纜外徑：φ3mm
	CN-73-C2	長度：2m
	CN-73-C5	長度：5m
子電纜(1芯)	CN-71-C1	長度：1m	0.15mm2 單芯橡皮電纜，一端帶連接器 電纜外徑：φ3mm
	CN-71-C2	長度：2m
	CN-71-C5	長度：5m

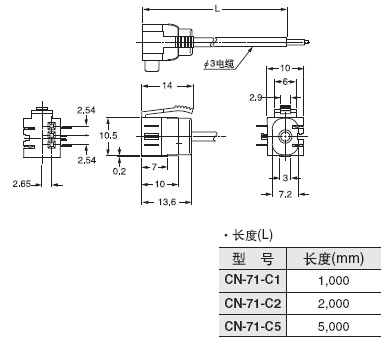

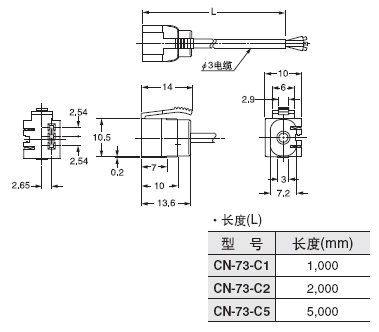

母電纜 ·CN-73-C□ 子電纜 ·CN-71-C□

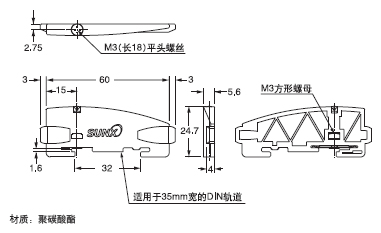

尾盤 (放大器不附帶尾盤。串聯安裝放大器時請另行訂購。)

形狀	型號	說明
	MS-DIN-E	連接多臺放大器或放大器按其在DIN導軌上的安裝方式移動時，尾盤確保了所有放大器都安全及完全連接。 [ 每套2個 ]

品名	型號	說明
放大器安裝支架	MS-DIN-2	放大器用安裝支架
附帶外罩的手動旋鈕	FX-AJ1	手動旋鈕使傳感器靈敏度調節更方便
光纖傳感器放大器 保護封條	FX-MB1	2個交流窗密封墊和1個連接器封條：10套。 交流窗密封墊： 防止從一個放大器上 傳輸信號造成的故障及對另一個放大器的影響。 連接器封條： 帶有單觸電纜針，防止任何金屬等的接觸。
放大器安裝支架 · MS-DIN-2 附帶外罩的手動旋鈕 · FX-AJ1 光纖傳感器放大器保護封條 · FX-MB1

通用光纖[透過型(每套2個)]

種類		光纖頭形狀 (mm)	檢測距離(注1)			最小檢測 物體在最佳 狀態下(注2)	光纖 長度: 自由 裁切	允許彎 曲半徑 (mm)	型號
			紅色LED型	紅色LED型	綠色LED型
標準型	長檢測距離型		19,500 14,000 不裝備FAST模式 3,800	5,400 2,700 1,900 －	2,800 1,400 1,000 －	φ0.4mm 不透明體	10m	R25	FT-FM10L
			1,600 800 不裝備FAST模式 280	400 200 130 －	200 100 65 －	φ0.02mm 不透明體	2m		FT-SFM2L
			1,600 800 不裝備FAST模式 280	220 110 75 －	110 55 40 －	φ0.04mm 不透明體	2m		FT-B8
			780 400 不裝備FAST模式 130	150 75 40 －	70 35 24 －	φ0.03mm 不透明體	2m	R25	FT-FM2
								光纖 R25 套筒 R10	FT-FM2S
									FT-FM2S4
								R25	FT-T80
									FT-SFM2
			270 140 不裝備FAST模式 49	50 25 16 －	24 12 8 －	φ0.025mm 不透明體	2m	R25	FT-NFM2
								光纖 R25 套筒 R10	FT-NFM2S
									FT-NFM2S4
								R25	FT-SNFM2
	彎頭狀型		530 230 不裝備FAST模式 80	85 42 28 －	44 22 16 －	φ0.04mm 不透明體	2m	R25	FT-R80
	側視界型		2,000 1,000 不裝備FAST模式 350	400 200 130 －	200 100 65 －	φ0.05mm 不透明體	2m	R25	FT-V10
			400 200 不裝備FAST模式 70	80 40 28 －	40 20 14 －	φ0.02mm 不透明體	2m		FT-SFM2SV2
			390 180 不裝備FAST模式 63	50 25 16 －	26 13 8 －		1m		FT-V22
			175 80 不裝備FAST模式 27	28 14 10 －	14 7 5 －		2m		FT-V41
注： 1) 請注意，根據光纖裁切情況，自由裁切型光纖的檢測距離最多減少20%。 2) 最小檢測物體尺寸是紅色LED型的值。若使用的是放大器而非紅色LED型，請與經銷商聯系，咨詢有關最小檢測物體尺寸的信息。 最佳狀態指物體不存在的狀態下設定靈敏度時檢測輸出正好改變至入光工作時條件。 3) FT-NB8和FT-N8不附帶光纖裁切器。請另行訂購。

小彎曲光纖／耐彎曲光纖[透過型(每套2個)]

種類		光纖頭形狀 (mm)	檢測距離(注1)			最小檢測 物體在最佳 狀態下(注2)	光纖 長度: 自由 裁切	允許彎 曲半徑 (mm)	型號
			紅色LED型	紅色LED型	綠色LED型
小彎曲型	寬光帶型		3,500 3,500 不裝備FAST模式 3,500(注3)	2,400 1,200 700 －	1,200 600 350 －	φ 0.3mm 不透明體	2m	R1	FT-WA30
			3,500 1,500 不裝備FAST模式 750	600 300 220 －	300 150 110 －	φ 0.25mm 不透明體	2m	R1	FT-WA8
	方形檢測頭型		2,500 1,200 不裝備FAST模式 410	400 200 140 －	200 100 70 －	φ 0.08mm 不透明體	2m	R1	FT-WZ8H
			1,500 700 不裝備FAST模式 210	240 120 80 －	120 60 40 －	φ 0.05mm 不透明體			FT-WZ8E
			700 330 不裝備FAST模式 120	80 40 25 －	40 20 13 －	φ 0.04mm 不透明體			FT-WZ8
	狹光型		1,700 700 不裝備FAST模式 300	300 150 100 －	160 80 60 －	φ 0.06mm 不透明體	2m	R1	FT-WKV8
	長檢測距離型		1,200 600 不裝備FAST模式 210	240 120 90 －	120 60 40 －	φ 0.02mm 不透明體	2m	R1	FT-WS8L
	標準型		570 290 不裝備FAST模式 100	90 45 30 －	56 28 20 －	φ 0.03mm 不透明體	2m	R1	FT-W8
						φ 0.05mm 不透明體			FT-WS3
						φ 0.03mm 不透明體			FT-WS8
	小直徑型		160 80 不裝備FAST模式 28	16 8 5 －	10 5 3 －	φ 0.02mm 不透明體	2m	R1	FT-W4
									FT-WS4
	側視界型		90 40 不裝備FAST模式 15	－ － － －	－ － － －	φ 0.02mm 不透明體	2m	R1	FT-WV42
耐彎曲型	方形檢測頭型		2,700 1,400 不裝備FAST模式 490	560 280 200 －	200 100 65 －	φ 0.03mm 不透明體	2m	R4	FT-Z8H
			1,600 800 不裝備FAST模式 280	400 200 140 －	200 100 65 －				FT-Z8E
			800 400 不裝備FAST模式 140	120 60 40 －	60 30 22 －				FT-Z8
	標準型		650 320 不裝備FAST模式 110	130 65 45 －	70 35 25 －	φ 0.04mm 不透明體	2m	R4	FT-P80
			400 190 不裝備FAST模式 80	50 25 18 －	26 13 8 －				FT-P60
	小直徑型		250 100 不裝備FAST模式 35	32 16 12 －	18 9 7 －	φ 0.02mm 不透明體	2m	R4	FT-P40
			280 120 不裝備FAST模式 42	36 18 14 －	20 10 8 －		1m		FT-P2
			80 40 不裝備FAST模式 17	14 7 4 －	6 3 2 －		500mm		FT-PS1
注： 1) 請注意，根據光纖裁切情況，自由裁切型光纖的檢測距離最多減少20%。 2) 最小檢測物體尺寸是紅色LED型的值。若使用的是放大器而非紅色LED型，請與經銷商聯系，咨詢有關最小檢測物體尺寸的信息。 最佳狀態指物體不存在的狀態下設定靈敏度時檢測輸出正好改變至入光工作時條件。 3) FT-NB8和FT-N8不附帶光纖裁切器。請另行訂購。

特殊用途/環境性能光纖[透過型(每套2個)]

種類		光纖頭形狀 (mm)	檢測距離(注1)			最小檢測 物體在最佳 狀態下(注2)	光纖 長度: 自由 裁切	允許彎 曲半徑 (mm)	型號
			紅色LED型	紅色LED型	綠色LED型
特殊用途型	寬光帶型		3,500 3,500 不裝備FAST模式 3,500(注3)	2,400 1,200 700 －	1,200 600 350 －	φ 0.3mm 不透明體	2m	R10	FT-A30
			3,500 1,500 不裝備FAST模式 750	600 300 220 －	300 150 110 －	φ 0.25mm 不透明體	2m	R10	FT-A8
	陣 列 型		650 330 不裝備FAST模式 115	120 60 40 －	60 30 20 －	水平： φ 0.025mm 不透明體 垂直： φ 0.45mm 不透明體	2m	R25	FT-AFM2
			590 290 不裝備FAST模式 100	120 60 40 －	60 30 20 －				FT-AFM2E
	狹光型		2,000 1,000 不裝備FAST模式 350	400 200 130 －	200 100 65 －	φ 0.06mm 不透明體	2m	R25	FT-K8
									FT-KV8
			500 250 不裝備FAST模式 100	－ － － －	－ － － －	φ 0.02mm 不透明體	2m	R10	FT-KV1
	超小直徑型		18 10 不裝備FAST模式 3	3 2 1 －	1 － － －	φ 0.02mm 不透明體	500mm	R5	FT-E12
			80 50 不裝備FAST模式 15	14 7 4 －	6 3 2 －		1m		FT-E22
	金屬套型		650 320 不裝備FAST模式 110	130 64 45 －	64 32 22 －	φ 0.05mm 不透明體	1m	R10	FT-P81X
環 境 性 能 型	耐 熱 型		550 280 不裝備FAST模式 90	100 50 35 －	50 25 18 －	φ 0.04mm 不透明體	2m	R25	FT-H35-M2
								光纖 R25 套筒 R10	FT-H35-M2S6
			310 140 不裝備FAST模式 50	44 22 14 －	22 11 7 －	φ 0.02mm 不透明體	1m	R10	FT-H20W-M1
			550 280 不裝備FAST模式 90	100 50 35 －	50 25 18 －	φ 0.04mm 不透明體	1m	R25	FT-H20-M1
			880 440 不裝備FAST模式 155	72 36 26 －	32 16 10 －	φ 0.06mm 不透明體	2m		FT-H13-FM2
注： 1) 請注意，根據光纖裁切情況，自由裁切型光纖的檢測距離最多減少20%。 2) 最小檢測物體尺寸是紅色LED型的值。若使用的是放大器而非紅色LED型，請與經銷商聯系，咨詢有關最小檢測物體尺寸的信息。 最佳狀態指物體不存在的狀態下設定靈敏度時檢測輸出正好改變至入光工作時狀態。 3) 光纜長度實際上將檢測距離限定在3,500mm長。

環境性能光纖[透過型(每套2個)]

種類		光纖頭形狀 (mm)	檢測距離(注1)			最小檢測 物體在最佳 狀態下(注2)	光纖 長度: 自由 裁切	允許彎 曲半徑 (mm)	型號
			紅色LED型	紅色LED型	綠色LED型
環 境 性 能 型	耐 化 學 品 型		3,500 1,500 不裝備FAST模式 530	320 160 120 －	160 80 60 －	φ4mm 不透明體	2m	R25	FT-Z802Y
			3,500 1,500 不裝備FAST模式 530	160 80 50 －	160 80 50 －	φ 0.08mm 不透明體	2m (注3)	R30	FT-L80Y
			800 400 不裝備FAST模式 140	120 60 35 －	80 40 25 －				FT-V80Y
	耐 真 空 型		350 250 不裝備FAST模式 125	－ － － －	－ － － －	φ 0.03mm 不透明體	1m	R18	FT-H30-M1V-S
注： 1) 請注意，根據光纖裁切情況，自由裁切型光纖的檢測距離最多減少20%。 2) 最小檢測物體尺寸是紅色LED型的值。若使用的是放大器而非紅色LED型，請與經銷商聯系，咨詢有關最小檢測物體尺寸的信息。 最佳狀態指物體不存在的狀態下設定靈敏度時檢測輸出正好改變至入光工作時狀態。 3) 從放大器插入端開始允許裁切距離為500mm。 4) 以耐真空型光釬＋光導入端子(FV-BR1)＋大氣側光纖(FT-J8)的套件形式銷售。

標準光纖[回歸反射型]

種類		光纖頭形狀 (mm)	檢測距離(注1)			最小檢測 物體在最佳 狀態下(注2)	光纖 長度: 自由 裁切	允許彎 曲半徑 (mm)	型號
			紅色LED型	紅色LED型	綠色LED型
標準	長檢測距離型		100～730 100～520 不裝備FAST模式	－ － － －	－ － － －	φ 0.3mm 不透明體	2m	R1	FR-WKZ11
注： 1) 請注意，根據光纖裁切情況，自由裁切型光纖的檢測距離最多減少20%。 檢測距離為使用反射帶RE-13(附件)時的值。關于與反射鏡(另售)組合使用時的檢測請與經銷商聯系。 2) 表示反射型可設定的檢測距離范圍。可檢測100mm以下的物體。但是，如果檢測物體在0-100mm之間通過時，可能導致檢測不穩定。 3) 最小檢測物體尺寸是紅色LED型的值。若使用的是放大器而非紅色LED型，請與經銷商聯系，咨詢有關最小檢測物體尺寸的信息。 最佳狀態指物體不存在的狀態下設定靈敏度時檢測輸出正好改變至入光工作時狀態。

回歸反射型

種類	光纖頭形狀 (mm)	檢測距離(注1)			最小檢測 物體在最佳 狀態下(注2)	光纖 長度: 自由 裁切	允許彎 曲半徑 (mm)	型號
		紅色LED型	紅色LED型	綠色LED型
墊片繪圖		15～330 15～210 不裝備FAST模式 15～90	－ － － －	－ － － －	φ0.12mm 不透明體	2m	R10	FR-KV1 (注4)
注： 1) 請注意自由裁切型光纖的末端處理可能造成檢測距離最多減少20%。 檢測距離值是指FR-WKZ11與RF-13、FR-KZ21、FR-KZ21E以及FR-KV1與專用反射鏡進行組合時的值。 2) FR-WKZ11的檢測距離表示反射鏡或反射帶的可設范圍。檢測物體的檢測值亦可為100mm以下。 但當檢測頭附近存在白色物體或鏡面體時，可能導致反射的投光入光，敬請注意。 此時，請調整放大器主體的基準值后再使用。 FR-KZ21與FR-KZ21E的檢測距離值表示反射鏡可設范圍。 但是，當按照使檢測物體通過距離檢測頭前端0～20mm這一范圍的設定加以使用時，可能導致檢測不穩定。 FR-KV1的檢測距離值表示反射鏡可設范圍。檢測物體的檢測值亦可為15mm以下。 3) 最小檢測物體尺寸值是紅色LED型最佳狀態下的值。 最佳狀態是指在物件不存在的狀態下設定靈敏度時，檢測輸出正好改變至入光工作時的狀態。 4) 詳情請參閱PDF P.25。

標準光纖[反射型]

種類		光纖頭形狀 (mm)	檢測距離(注1)			最小檢測 物體最大靈 敏度下(注3)	光纖 長度: 自由 裁切	允許彎 曲半徑 (mm)	型號
			紅色LED型	紅色LED型	綠色LED型
標準型	長檢測距離型		480 220 不裝備FAST模式 75	80 40 26 －	42 21 14 －	φ 0.02mm 金線	2m	R25	FD-B8
			310 140 不裝備FAST模式 47	46 23 15 －	24 12 8 －	φ 0.02mm 金線	2m		FD-FM2
			270 110 不裝備FAST模式 39	46 23 15 －	24 12 8 －	φ 0.02mm 金線	2m	R25	FD-FM2S
									FD-FM2S4
			270 110 不裝備FAST模式 39	46 23 15 －	24 12 8 －	φ 0.02mm 金線	2m	光纖 R25 套筒 R10R25	FD-T80
			90 45 不裝備FAST模式 16	16 8 5 －	8 4 2 －				FD-T40
			270 110 不裝備FAST模式 39	46 23 15 －	24 12 8 －				FD-S80
			90 45 不裝備FAST模式 16	16 8 5 －	8 4 2 －	φ 0.02mm 金線	2m	R25	FD-NFM2
								光纖 R25 套筒 R10	FD-NFM2S
									FD-NFM2S4
								R25	FD-SNFM2
	彎頭狀型		185 85 不裝備FAST模式 30	32 16 10 －	16 8 5 －	φ 0.02mm 金線	2m	R25	FD-R80
	側視界型		100 45 不裝備FAST模式 16	14 7 4 －	7 3.5 － －	φ 0.02mm 金線	2m	R25	FD-SFM2SV2
			55 25 不裝備FAST模式 9	6 3 － －	3 － － －				FD-V41
注： 1) 檢測距離是以白色無光澤紙(FD-B8，F(xiàn)D-5，F(xiàn)D-FM2，F(xiàn)D-FM2S，F(xiàn)D-FM2S4，F(xiàn)D-T80，F(xiàn)D-S80和FD-R80：400×400mm，F(xiàn)D-T40，F(xiàn)D-NFM2，F(xiàn)D-NFM2S，F(xiàn)D-NFM2S4，F(xiàn)D-SNFM2，F(xiàn)D-SFM2SV2和FD-V41：200×200mm)為檢測物體時測得的。 2) 請注意，根據光纖裁切情況，自由裁切型光纖的檢測距離最多減少20%。 3) 最小檢測物體尺寸是紅色LED型在最大靈敏度時的值。若使用的是放大器而非紅色LED型，請與經銷商聯系，咨詢有關最小檢測物體尺寸的信息。同時，請注意相應的設定距離不同于額定檢測距離。

小彎曲/耐彎曲/特殊用途光纖[反射型]

種類		光纖頭形狀 (mm)	檢測距離(注1)(注2)			最小檢測 物體最大靈 敏度下(注3)	光纖 長度: 自由 裁切	允許彎 曲半徑 (mm)	型號
			紅色LED型	紅色LED型	綠色LED型
小 彎 曲 型	長檢測距離型		20～480 20～230 不裝備FAST模式 25～100	－ － － －	－ － － －	φ 0.3mm 銅線	2m	R1	FD-WKZ1
	標準 型		190 90 不裝備FAST模式 32	23 11 8 －	14 7 4 －	φ 0.02mm 金線	2m	R1	FD-W8
			30 15 不裝備FAST模式 5	5 2.5 1.5 －	3 1.5 1 －			光纖 R1 套筒 R10	FD-W44
			190 90 不裝備FAST模式 32	23 11 8 －	14 7 4 －			R1	FD-WT8
									FD-WS8
			30 15 不裝備FAST模式 5	5 2.5 1.5 －	3 1.5 1 －				FD-WT4
	高精度 型		65 32 不裝備FAST模式 11	11 5 3 －	6 3 2 －	φ 0.02mm 金線	2m	R2	FD-WG4
									FD-WSG4
	限定反射 型		6.5～14(中心8) 7～12(中心8) 不裝備FAST模式 不能使用	－ － － －	－ － － －	φ 1.9mm 金屬管(灰色)	2m	R1	FD-WL41
	側視界 型		15 7 不裝備FAST模式 不能使用	－ － － －	－ － － －	φ 0.02mm 金線	2m	R1	FD-WV42
耐 彎 曲 型	標準 型		220 100 不裝備FAST模式 35	40 20 13 －	20 10 7 －	φ 0.02mm 金線	2m	R1	FD-P80
			90 45 不裝備FAST模式 16	20 10 6 －	10 5 3 －				FD-P60
									FD-P50
	小 直 徑 型		36 18 不裝備FAST模式 6	5 2.5 1.5 －	3 1.5 1 －				FD-P40
			50 25 不裝備FAST模式 9	8 4 2.5 －	4 2 1.5 －		1m		FD-P2
特 殊 用 途 型	寬光帶 型		200 150 不裝備FAST模式 50	25 15 － －	－ － － －	φ 0.02mm 金線	2m	R25	FD-A15
	陣 列 型		220 110 不裝備FAST模式 39	40 20 13 －	18 9 5 －	φ 0.02mm 金線	2m	R25	FD-AFM2
									FD-AFM2E
注： 1) 檢測距離是以白色無光澤紙[100×100mm(FD-WKZ1，F(xiàn)D-W8，F(xiàn)D-WT8，F(xiàn)D-WS8，F(xiàn)D-AFM2，F(xiàn)D-AFM2E和FD-P80：400×400mm，F(xiàn)D-WG4，F(xiàn)D-WSG4，F(xiàn)D-P60，F(xiàn)D-A15和FD-P50：200×200mm，F(xiàn)D-WL41：玻璃電路板 100×100×t 2mm)]為檢測物體時測得的。 2) 請注意，根據光纖裁切情況，自由裁切型光纖的檢測距離最多減少20%。 3) 最小檢測物體尺寸是紅色LED型在最大靈敏度時的值。若使用的是放大器而非紅色LED型，請與經銷商聯系，咨詢有關最小檢測物體尺寸的信息。 同時，請注意相應的設定距離不同于額定檢測距離。但是對于限定反射型，靈敏度設為最大時，它只能檢測對應于中心距離上的檢測物體的最小尺寸。

特殊用途光纖[反射型]

種類		光纖頭形狀 (mm)	檢測距離(注1)(注2)			最小檢測 物體最大靈 敏度下(注3)	光纖 長度: 自由 裁切	允許彎 曲半徑 (mm)	型號
			紅色LED型	紅色LED型	綠色LED型
特殊用途 型	高精度 型		110 55 不裝備FAST模式 19	22 11 8 －	12 6 4 －	φ 0.02mm 金線	2m	R25	FD-G4
									FD-G6
			38 18 不裝備FAST模式 6	6 3 2 －	3 1.5 1 －		500mm		FD-EG1
			25 12 不裝備FAST模式 5	5 2 1 －	2 1 － －	φ 0.04mm 金線		R10	FD-EG2
			15 8 不裝備FAST模式 3	2 1 － －	1 － － －				FD-EG3
	超小直徑 型		11 6 不裝備FAST模式 1	2 1 － －	1 － － －	φ 0.02mm 金線	1m	R10	FD-E12
			45 23 不裝備FAST模式 7	6 3 2 －	3 1.5 1 －			R25	FD-E22
			5 3 不裝備FAST模式 不能使用	－ － － －	－ － － －		500mm		FD-EN500S1
			38 18 不裝備FAST模式 6	6 3 2 －	3 1.5 1 －		1m		FD-ENM1S1
	限定反射 型		0～23	－	－	(LCD玻璃)	2m	R4	FD-L43
			0～7 0～6 不裝備FAST模式 0～5.2	－ － － －	－ － － －	φ 0.03mm 金線		R10	FD-L44
			0～4.5 0～4 不裝備FAST模式 0～3.5	－ － － －	－ － － －				FD-L44S
			12.5～37.5 15～35 不裝備FAST模式 不能使用	－ － － －	－ － － －	φ 0.3mm 金線	4m	R25	FD-L46
			2.5～18(中心8) 3～16(中心8) 不裝備FAST模式 不能使用	－ － － －	－ － － －	φ 0.06mm 金線	2m	R10	FD-L41
			2.5～18(中心6) 4～12(中心6) 不裝備FAST模式 4.8～9.5(中心6)	4.5～9.5 5～9 5.5～8 －	5～9 5.5～8 － －	φ 0.02mm 金線			FD-L4
	液面檢測 型		－			(液體)	2m (注4)	保護管 R40 光纖 R15	FD-F8Y
			適用管道直徑：外徑φ 6～φ 26mm透明管 [PVC，氟化樹脂，聚碳酸酯，丙烯、玻璃、壁厚1～3mm]			(液體)	2m	R10	FD-F41
			適用管道直徑：外徑φ 6～φ 26mm透明管 [PFA(氟化樹脂)或同等透明管，壁厚1mm]				2m		FD-F4
	金屬套 型		185 80 不裝備FAST模式 35	32 16 10 －	16 8 5 －	φ 0.02mm 金線	1m	R10	FD-P81X
			90 45 不裝備FAST模式 20	22 11 6 －	12 6 4 －		1m (注4)		FD-G6X
注： 1) 檢測距離是以白色無光澤紙[100×100mm(FD-G4，F(xiàn)D-G6X：200×200mm，F(xiàn)D-P81X：400×400mm，F(xiàn)D-L43和FD-L44：玻璃電路板100×100×t0.7mm，F(xiàn)D-L41：璃電路板100×100×t 2mm)，F(xiàn)D-L46：LCD玻璃電路板R端面(100×100×t 0.7m)，F(xiàn)D-L44：硅晶片(100×100×t 0.7m)]為檢測物體時測得的。 2) 請注意，根據光纖裁切情況，自由裁切型光纖的檢測距離最多減少20%。 3) 最小檢測物體尺寸是紅色LED型處于最大靈敏度時的值。若使用的是放大器而非紅色LED型，請與經銷商聯系，咨詢有關最小檢測物體尺寸的信息。同時，請注意相應的設定距離不同于額定檢測距離。但是對于限定反射型，靈敏度設為MAX時，它只能檢測對應于中心距離上的檢測物體的最小尺寸。 4) 以下是從放大器插入端起的允許裁切距離，F(xiàn)D-F8Y：1,000mm，F(xiàn)D-G6X：700mm。

環境性能光纖[反射型]

種類		光纖頭形狀 (mm)	檢測距離(注1)			最小檢測 物體在最佳 狀態下(注2)	光纖 長度: 自由 裁切	允許彎 曲半徑 (mm)	型號
			紅色LED型	紅色LED型	綠色LED型
環 境 性 能 型	耐熱 型		270 140 不裝備FAST模式 47	320 160 120 －	160 80 60 －	φ 0.02mm 金線	2m	R25	FD-H35-M2
								光纖 R25 套筒 R10	FD-H35-M2S6
							1m	R25	FD-H20-M1
			160 80 不裝備FAST模式 26	22 11 7 －	12 6 4 －	φ 0.02mm 金線	1m	光纖 R25 套筒 R10	FD-H35-20S
			270 140 不裝備FAST模式 47	36 18 12 －	20 10 7 －	φ 0.02mm 金線	1m	R25	FD-H20-21
			0～15 0～10 不裝備FAST模式 2～6	－ － － －	－ － － －	φ 0.02mm 金線	2m	R25	FD-H30-L32
									FD-H18-L31
			310 140 不裝備FAST模式 47	120 60 35 －	80 40 25 －	φ 0.02mm 金線		R25	FD-H13-FM2
	耐 真 空 型		20～�200 25～130 不裝備FAST模式 不能使用	－ － － －	－ － － －	φ 0.8mm 金線	1m	R18	FD-H30-KZ1V-S (注4)
			0～6 1.5～5 不裝備FAST模式 不能使用	－ － － －	－ － － －	φ 0.8mm 金線	3m	R18	FD-H30-L32V-S (注4)
注： 1) 檢測距離是以白色無光澤紙[400×400mm(FD-H30-L32, FD-H18-L31: 玻璃電路板50×50mm)]為檢測物體測得的。 2) 請注意，根據光纖裁切情況，自由裁切型光纖的檢測距離最多減少20%。 3) 最小檢測物體尺寸是紅色LED型在最大靈敏度時的值。若使用的是放大器而非紅色LED型，請與經銷商聯系，咨詢有關最小檢測物體尺寸的信息。同時，請注意相應的設定距離不同于額定檢測距離。 4) 以耐真空型光釬＋光導入端子(FV-BR1)＋大氣側光纖(FT-J8)的套件形式銷售。

附件(光纖附件)

光纖裁切器

·FX-CT1	·FX-CT2

光纖附件

· FX-AT2 (用于固定長度光纖)	· FX-AT3 (用于φ 2.2mm光纖)
· FX-AT4 (用于φ1mm光纖) · FX-AT5 (用于φ 1.3mm光纖) · FX-AT6 用于φ 1mm和φ 1.3mm 混合光纖

注：
1) FT-NB8，F(xiàn)T-N8，F(xiàn)D-N8和FD-N4不附帶光纖裁切器，請另行訂購。 2) FT-N8/NB8，F(xiàn)T/FD-P80和FD-N8不附帶光纖附件。原先的FX-AT10附件包括在FD-N4里。

光纖配件(另售)

品名		型號	說明
用于透過型光纖	擴張透鏡(注1)	FX-LE1		檢測距離增加了5倍以上。 周圍溫度：－60～＋350°C 檢測距離[雙面透鏡](注2) 光纖 \ 模式 LONG STD S-D FT-B8 3,500(注3) 2,500 1,000 FT-FM2 3,500(注3) 3,500(注3) 1,300 FT-T80 3,500(注3) 3,500(注3) 1,300 FT-R80 3,500(注3) 2,300 800 FT-W8 3,500(注3) 2,900 1,000 FT-P80 3,500(注3) 3,500(注3) 1,100 FT-P60 3,500(注3) 3,500(注3) 900 FT-P81X 3,500(注3) 1,600(注3) 1,100 FT-H35-M2 3,500(注3) 2,000 750 FT-H20W-M1 1,600(注3) 1,300 500 FT-H20-M1 1,600(注3) 1,600(注3) 900
	超擴張透鏡(注1)	FX-LE2		通過大直徑透鏡極大地增加了檢測距離。 周圍溫度：－60～＋350°C 檢測距離[雙面透鏡](注2) 光纖 \ 模式 LONG STD S-D FT-B8 3,500(注3) 3,500(注3) 3,500(注3) FT-FM2 3,500(注3) 3,500(注3) 3,500(注3) FT-R80 3,500(注3) 3,500(注3) 3,500(注3) FT-W8 3,500(注3) 3,500(注3) 3,500(注3) FT-P80 3,500(注3) 3,500(注3) 3,500(注3) FT-P60 3,500(注3) 3,500(注3) 3,500(注3) FT-P81X 1,600(注3) 1,600(注3) 1,600(注3) FT-H35-M2 3,500(注3) 3,500(注3) 3,500(注3) FT-H20W-M1 1,600(注3) 1,600(注3) 1,500 FT-H20-M1 1,600(注3) 1,600(注3) 1,600(注3) FT-H13-FM2 3,500(注3) 3,500(注3) 3,500(注3)
	側視界型透鏡	FX-SV1		光軸成90°彎曲。 周圍溫度：－60～＋300°C 檢測距離[雙面透鏡](注2) 光纖 \ 模式 LONG STD S-D FT-B8 1,100 530 186 FT-FM2 1,200 600 210 FT-T80 1,200 600 210 FT-W8 900 450 160 FT-P80 1,200 600 210 FT-P60 650 300 130 FT-P81X 1,200 600 200 FT-H35-M2 550 280 90 FT-H20W-M1 310 140 50 FT-H20-M1 550 280 90
	用于耐真空光纖的擴張透鏡(注1)	FV-LE1		檢測距離增加了15倍以上。 周圍溫度：－40～＋120°C 檢測距離[雙面透鏡](注2) 光纖型號 \ 模式 LONG STD S-D FT-H30-M1V 1,200 450 150
	用于耐真空光纖的側視界型透鏡(注1)	FV-SV2		光軸成90°彎曲。 周圍溫度：－60～＋300°C 檢測距離[雙面透鏡](注2) 光纖型號 \ 模式 LONG STD S-D FT-H30-M1V 1,200 450 150
注： 1) 請注意，在安裝帶有擴展透鏡的透過型光纖時，由于光芒變窄，光軸對齊變得困難。特別在安裝多芯光纖(小彎曲光纖和耐熱玻璃光纖)時，務必在充分校準后使用。 2) 檢測距離是紅色LED型放大器的值。對于其他放大器型的檢測距離請與經銷商聯系。 3) 光纜長度實際將檢測距離限定在3,500mm長(FT-H20W-M1和FT-H20-M1：1,600mm)。 4) FT-H30-M1V的光纖長度為1m。LONG檢測距離將大氣側光纖FT-J8的長度也考慮在內。

透鏡(用于反射型光纖)

品名		型號	說明
用于反射型光纖	針點透鏡	FX-MR1		針點為φ 0.5mm，可檢測細小物體或小標記。 ·至焦點的距離：6±1mm ·適用光纖：FD-WG4, FD-G4 ·周圍溫度：－40～＋70°C
	變焦透鏡	FX-MR2		光點直徑可根據光纖旋入深度在 φ 0.7～φ2mm之間調節。 ·適用光纖：FD-WG4，F(xiàn)D-G4 ·周圍溫度：－40～＋70°C ·附件：MS-EX-3(安裝支架) 檢測距離(注1) 進深 至焦點的距離 光點直徑 7mm 約18.5mm φ 0.7mm 12mm 約27mm φ 1.2mm 14mm 約43mm φ 1.2mm
	極細光點透鏡	FX-MR3		達到約φ 0.3mm的極細光點。 · 適用光纖：FD-WG4, FD-G4, FD-EG1, FD-EG2, FD-EG3, FD-G6X, FD-G6 ·周圍溫度：－40～＋70°C 檢測距離(注1) 進深 至焦點的距離 光點直徑 FD-EG3 7±0.5mm 約φ 0.15mm FD-EG2 7±0.5mm 約φ 0.2mm FD-EG1 7±0.5mm 約φ 0.3mm FD-WG4/G4/G6X/G6 7±0.5mm 約φ 0.5mm
	極細光點透鏡	FX-MR6		達到約φ 0.1mm的極細光點。 · 適用光纖：FD-WG4, FD-G4, FD-EG1, FD-EG2, FD-EG3, FD-G6X, FD-G6 ·周圍溫度：－20～＋60°C 檢測距離(注1) 進深 至焦點的距離 光點直徑 FD-EG3 7±0.5mm 約φ 0.1mm FD-EG2 7±0.5mm 約φ 0.15mm FD-EG1 7±0.5mm 約φ 0.2mm FD-WG4/G4/G6X/G6 7±0.5mm 約φ 0.4mm
	變焦透鏡 (側視界型)	FX-MR5		FX-MR2轉換為側視界型，可安裝在小空 間內 ·適用光纖：FD-WG4, FD-G4 ·周圍溫度：－40～＋70°C 檢測距離(注1) 進深 至焦點的距離 光點直徑 8mm 13mm φ 0.5mm 10mm 15mm φ 0.8mm 14mm 30mm φ 3.0mm
注：檢測距離是與紅色LED型放大器結合使用時的值。其他放大器型的檢測距離詳情請與經銷商聯系。

其他

保護管 ·FTP-□ ·FDP-□	光纖彎曲器 ·FB-1
通用傳感器安裝架 使用臂桿以使能進行水平調節，從而可在裝配線上方進行檢測。
· MS-AJ1-F	· MS-AJ2-F
光纖裁切器
·FX-CT1	·FX-CT2

光纖附件

可以同時等長裁切2根光纖 每根光纖(一些例外)都有一個新開發的2合1光纖附件(FX-AT3/AT4/AT5/AT6)，即可以同時等長裁切兩根光纖的新型光纖裁切器(FX-CT2)。此外，由于在被固定到2合1光纖附件中的同時，光纖可以連接到放大器上，因此靈敏度不會隨光纖插入量的變化而改變。
FX-AT2	FX-AT3	FX-AT4/AT5/AT6

規格

放大器

種 類		NPN輸出型			PNP輸出型
		紅色LED	藍色LED	綠色LED	紅色LED	藍色LED	綠色LED
型號		FX-311	FX-311B	FX-311G	FX-311P	FX-311BP	FX-311GP
電源電壓		12～24V DC±10%　脈動P-P 10%以下
消耗電力		840mW以下(電源電壓24V時，消耗電流35mA以下)
輸出		NP N開路集電極晶體管 · 最大流入電流：100mA (5臺以上放大器串聯連接時，為50mA) ·外加電壓：30V DC以下(輸出和0V之間) ·剩余電壓：1.5V以下 流入電流為100mA時 (5臺以上放大器串聯連接時，為50mA)			PN P開路集電極晶體管 · 最大源電流：100mA (5臺以上放大器串聯連接時，為50mA) ·外加電壓：30V DC以下(輸出和＋V之間) ·剩余電壓：1.5V以下 源電流為100mA時 (5臺以上放大器串聯連接時，為50mA)
輸出工作		可用選擇開關選擇入光時ON或非入光時ON
短路保護		裝備
反應時間		<紅色LED型> 250μs以下(STD/S-D), 2ms以下(LONG) 可用選擇開關選擇 <藍色LED型/綠色LED型> 150μs以下(FAST), 250μs以下(STD), 2ms以下 (LONG)可用選擇開關選擇
工作狀態指示燈		橙色LED(輸出為ON時亮起)
穩定指示燈		綠色LED(穩定入光或非入光狀態下亮起)
靈敏度調節器		帶指示器的12回轉調節器(指針部分：紅色背景光)(注1)
定時器功能		裝備有OFF延遲定時器，可選擇有效(約10ms或40ms)或無效
自動防干擾功能		裝備(最多可貼近安裝4個光纖頭)(注2)
環 境 性 能	周圍溫度	－10～＋55°C，4～7臺串聯連接時：－10～＋50°C，8～16臺串聯連接時：－10～＋45°C (注意不可結露，結冰)，存儲：－20～＋70°C
	周圍濕度	35～85%RH, 存儲：35～85%RH
	周圍照明度	白熾光：受光面照明度3,000x以下
	耐電壓	AC 1,000V 1分鐘，所有電源連接端子與外殼之間(注3)
	絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表(注3)
	耐振動	頻率：10～150Hz，雙振幅：0.75mm，X,Y和Z各方向2小時
	耐沖擊	加速度：98m/s2(約10G)，X，Y和Z各方向5次
投光二極體		紅色LED(調制式)	藍色LED(調制式)	綠色LED(調制式)	紅色LED(調制式)	藍色LED(調制式)	綠色LED(調制式)
發光最大波長		650nm	470nm	525nm	650nm	470nm	525nm
材質		外殼：耐熱ABS，外罩：聚碳酸酯
連接方式		連接器(注4)
電纜延長		0.3mm2以上的電纜全長可延長至100m。
重量		約15g
注： 1) 當電源為ON和調節靈敏度時，指針部分的紅色背景光會更亮。 2) 當接通電源時，投光定時自動設定為防干擾。 3) 上表給出的耐電壓和絕緣電阻值僅適用于放大器。 4) 放大器連接電纜不作為附件提供。確保使用下述另售單觸電纜。 母電纜(3芯)：CN-73-C1(電纜長1m)，CN-73-C2(電纜長2m)，CN-73-C5(電纜長5m) 子電纜(單芯)：CN-71-C1(電纜長1m)，CN-71-C2(電纜長2m)，CN-71-C5(電纜長5m)

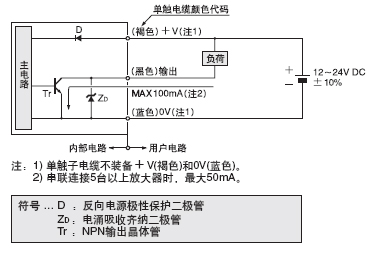

NPN輸出型

I/O電路圖

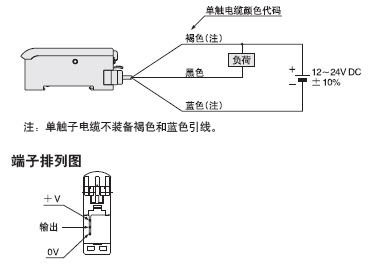

線路圖

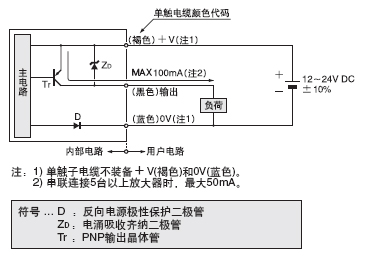

PNP輸出型

I/O電路圖

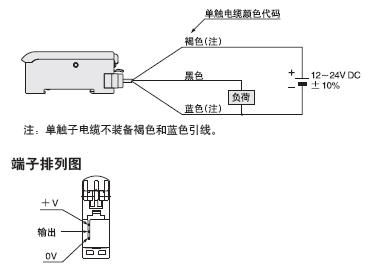

線路圖

請參閱P.45～檢測特性。

使用指南

安裝

安裝放大器
① 將放大器后部安裝在35mm寬的DIN導軌上。 ② 按下放大器前部， 將其安裝在35mm寬的DIN導軌上。
拆卸放大器
① 將放大器向前推。 ② 提起放大器前端將其拆下。 注： 請注意如果沒有向前推放大器就向上提起前端的話，安裝部分的掛鉤可能損壞。
連接光纜
① 放下光纖固定桿。 ② 慢慢將光纜插進入口直到停止。(注1) ③ 將光纖固定桿推回至初始位置，直到它停止。 注： 1) 如果光纜未插到停止部位，檢測距離會縮短。 2) 連接共軸反射型光纖時，如FD-G4或FD-FM2，將單芯光纜插進投光入口，多芯光纜插進受光入口。如果相反插入，檢測精確度會降低。

連接

連接方法
① 握住單觸電纜的連接器，使其突出部分與放大器連接器頂部的凹槽持平。 ② 將連接器插入，直到聽到咔嗒一聲。
斷開方法
① 按下單觸電纜連接器頂部的突出部分，拉出連接器。 注： 請注意如果不按下突出部分就拉出來連接器突出部分可能被損壞。不要使用突出部分已損壞的單觸電纜。 此外，不要握著電纜拉動，這可能會導致電纜折斷。

部件說明

串聯放大器

串聯方法

① 將放大器逐個安裝在35mm寬的DIN導軌上。(詳情請參閱“安裝”。) ② 滑動子單元到主單元附近，連接單觸電纜。 ③ 在兩端安裝另售尾盤(MS-DIN-E)以支持它們平面之間的放大器。 ④ 緊固螺絲固定尾盤(MS-DIN-E)。

拆卸 ① 松開尾盤(MS-DIN-E)的螺絲。 ② 取下尾盤(MS-DIN-E)。 ③ 滑動子單元并逐個取下。(詳情請參閱“安裝”。)。

操作方法 · 根據LONG(長距離)，STD(標準)，F(xiàn)AST(高速)或S-D(低強度)的用途，可選擇最合適的檢測模式。

模式轉換開關 用途 反應時間 紅色LED型 藍色LED型/ 綠色LED型 要求長距離檢測時使用。 （但是，反應時間比在STD模式中長。） 2ms 用于普通檢測用途。 250μs - 要求高速檢測時使用。 150μs - 由于投光量在此模式中受限制，它適用于精細檢測，例如由于檢測距離過短導致受光飽和時或檢測半透明物體時等。 250μs

· 觀察工作狀態指示燈(橙色)，調節靈敏度。 但是，由于指示燈亮起的狀態依賴于檢測狀態和L/D-ON選擇工作的結合，所以請從右表校驗。 · 靈敏度調節器是12回轉調節器。順時針完全旋轉它獲得最大靈敏度。 · 指針表示當前靈敏度水平。

檢測狀態 工作 工作狀態指示燈 入光 L-ON(入光時ON) ○ D-ON(非入光時ON) ● 非入光 L-ON(入光時ON) ● D-ON(非入光時ON) ○ ○ ：亮起 ● ：熄滅

幫助功能

· 本產品裝備“幫助功能”，通過指針閃爍可很容易找到最佳靈敏度位置。 為了使“幫助功能”有效，將工作模式開關按照L-ON(入光時ON)→D-ON(非入光時ON)→L-ON(入光時ON)轉換。 注： 1) 當調節移動物體靈敏度時，不能使用“幫助功能”。 2) 一旦靈敏度調節完成，“幫助功能”將自動關閉。 3) 如果不再使用“幫助功能”，將工作模式開關設定到D-ON(非入光時ON)并等待2秒鐘以上，使“幫助功能”無效。

步驟 檢測方法 操作 靈敏度 指示器 反射型 透過型 1 ★ 確保工作模式開關設定為L(zhǎng)-ON(入光時ON)。如要使用“ 幫助功能” ， 將工作模式開關按照L - O N ( 入光時ON)→D-ON(非入光時O N ) →L - O N ( 入光時ON)轉換。 逆時針完全旋轉靈敏度指示器。 (最小靈敏度) 2 在入光狀態下，慢慢將指示器進一步順時針旋轉并找到點A，在這個位置傳感器切換到ON。指針在點A閃爍1次。(注1) 3 在非入光狀態下，慢慢將指示器進一步順時針旋轉直到傳感器再次達到ON狀態。一旦打開，將指示器逆時針旋轉一點并發現點B，在這個位置切換到OFF。指針在點B閃爍2次。(注2) (如果傳感器不到ON狀態，MAX就是點B。) 4 - - 將調節器慢慢從點B轉向點A。當指針接近最佳靈敏度點時它開始閃爍，到最佳靈敏度點時它快速閃爍3秒鐘。這個點就是最佳靈敏度點。 5 根據用途選擇L-ON(入光時ON)或D-ON(非入光時ON)。 注： 1) “幫助功能”不使用時，指針不閃爍。 2) “幫助功能”不使用時，A和B的中間點就被看作是最佳靈敏度點。 3) 為了保護機械裝置，過度旋轉時靈敏度調節器停止工作，這可能導致1～2度反沖。 4) 根據檢測條件，在離最佳靈敏度點輕微偏移一點的位置可能獲得穩定檢測。 5) 靈敏度調節后，請勿移動或彎曲光纜，否則，檢測可能會不穩定。

定時功能

· 本產品裝備OFF延遲定時器功能。使用定時器選擇開關可選擇定時時間為約10ms或40ms。由于輸出延長一固定時間，當連接設備反應慢或檢測小物體且輸出信號寬度小時，此設備很有用。

防干擾功能

· 本產品裝備自動防干擾功能。如果放大器串聯安裝，由于4個放大器不同的投光時間是自動設定的，4套光纖頭能貼近安裝在一起。另外，即使放大器與數字光纖傳感器FX-301系列一起貼近安裝，防干擾功能仍然有效。但是，如果兩種型號的放大器串聯安裝，請將相同型號的安裝在一起。

接線

· 請確認在電源關閉的狀態下進行接線和串聯。 · 請確認電源電壓在額定范圍內變化。 · 請注意如果使用的電壓超出額定范圍，或直接連接AC電源，傳感器可能燒壞或損壞。 · 如果電源是由商用開關調節器提供，請確保電源機架接地端子(F.G.)接地。 · 如果在該傳感器附近使用產生噪音的設備(開關調節器、轉換發動機等)，請將設備機架接地端子(F.G.)接地。 · 請注意短路或負荷的錯誤接線可能燒壞或損壞傳感器。 · 請勿將電線與高壓線或電源線一起或在同一管線內運行線路，這可能會由于感應而引起故障。 · 確保DC電源使用一個隔離變壓器。如果使用自耦變壓器，主放大器或電源可能被損壞。 · 請確保使用另售的單觸電纜連接放大器。0.3mm2以上電纜全長可延長至100m。但為減少噪音，使接線盡可能短。

其他

· 電源接通后的短時間(0.5秒)內，請勿使用。 · 請勿將傳感器直接暴露于快速啟動燈或高頻照明設備的熒光下，這會影響檢測性能。 · 本傳感器僅適于室內使用。 · 避免灰塵，污垢和水蒸氣。 · 請勿將傳感器與水、油、油脂或有機溶液，如稀釋劑等直接接觸。 · 此傳感器不能在含有易燃易爆氣體的環境中使用。 · 不可拆卸或改裝傳感器。

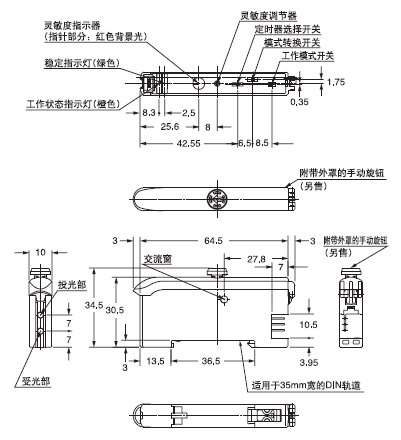

FX-311□ FX-311□P 放大器

附帶外罩的手動旋鈕安裝圖FX-AJ1(另售)

CN-73-C1 CN-73-C2 CN-73-C5 母電纜(另售)

CN-71-C1 CN-71-C2 CN-71-C5 子電纜(另售)

MS-DIN-2 放大器安裝支架(另售)	MS-DIN-2 放大器安裝支架(另售)
