產品名稱:
|
神視FX-11A薄型模擬光纖傳感器
|
型 號:
|
FX-11A
|
價 格:
|
0.00
|
品 牌:
|
神視
|
|
|
FX-11A的主要特點
模擬電壓輸出
裝備1~5V的模擬電壓輸出
多種用途
與各種光纖和超小型數字板控制器、CA2系列組合,F(xiàn)X-11A有多種用途,例如通過不同檢測進行高度評估,水平檢測等。
飽和指示燈輸出達5V時,飽和指示燈會亮起。因此即使不用測試裝置,傳感器靈敏度也很容易調節。而且裝備了一個入光指示燈,當入光(輸出電壓)達到一定數量,入光指示燈便會亮起。
 |
防干擾功能兩套光纖可面對面連接在一起。 |
細長尺寸厚度僅為10mm,可安裝在狹窄的空間內。 |
 |
 |
用途
對移動物體進行高度評估物體可根據高度來進行歸類整理。 |
檢測水平差異通過不同檢測,即使物體的反射有變化,也無需重新調節靈敏度。 |
檢測混合產品不同顏色(反射)混合的產品可以從一般產品中整理出來。 |
 |
 |
 |
檢測半透明膠片的數量可以用來檢測重疊在一起的半透明膠片的數量。 |
檢測液體的混濁度在模擬的狀態下,可檢測裝在干凈容器中液體的混濁度。 |
測量圓環的內徑圓環可以根據它們的內徑來分類。 |
 |
 |
 |
訂購指南
放大器
形 狀 |
型 號 |
電源電壓 |
模擬輸出 |
附件 ·MS-DIN-2(放大器安裝支架) |
 |
FX-11A |
12~24V DC±10% |
模擬輸出 ·輸出電壓:1~5 |
 |
光纖[透過型(每套一對)]
種 類 |
光纖頭形狀 |
檢測距離(注1) |
特 征 |
光纜長度 自由裁切 |
型 號 |
透過型 |
長檢 測距 離 |
 |
160mm |
同一直徑兩次檢測距離 |
2m |
FT-B8 |
 |
125mm |
φ 2.5mm小光纖頭長檢測距離 |
2m |
FT-SFM2L |
標 準 |
 |
85mm |
自由裁切型 |
2m |
FT-FM2 |
 |
FT-FM2S 帶90mm套筒 |
FT-FM2S4 帶40mm套筒 |
 |
FT-SFM2 |
 |
85mm |
小型檢測頭,但與標準光纖具有同樣檢測距離 |
2m |
FT-T80 |
 |
23mm |
適用于緊密復雜設備的檢測 自由裁切型 |
2m |
FT-NFM2 |
 |
FT-NFM2S 帶90mm套筒 |
FT-NFM2S4 帶40mm套筒 |
 |
FT-SNFM2 |
小彎曲 |
長檢測距離 |
 |
100mm |
此光纖可像普通電線一樣承受劇烈彎曲。這就避免了由于R1mm以上容許彎曲半徑帶來的在安裝上的空間浪費。 |
2m |
FT-WS8L |
標準 |
 |
35mm |
FT-W8 |
 |
FT-WS8 |
小直徑 |
 |
8mm |
FT-W4 |
 |
FT-WS4 |
特殊用途 |
寬光軸 |
 |
100mm |
寬光軸能檢測到距離內的任一物體。 |
2m |
FT-A8 |
陣列 |
 |
65mm |
寬光軸能檢測到距離內的任一物體。 |
2m |
FT-AFM2 |
 |
FT-AFM2E | 注:檢測距離以飽和指示燈亮起為界限。
光纖[反射型]
種 類 |
光纖頭形狀 |
檢測距離(注1) |
特 征 |
光纜長度 自由裁切 |
型 號 |
|
長檢測 距離 |
 |
31mm |
長檢測距離 |
2m |
FD-B8 |
標 準 |
 |
22mm |
自由裁切型 |
2m |
FD-FM2 |
 |
2m |
FD-FM2S帶90mm套筒 |
FD-FM2S4帶40mm套筒 |
 |
22mm |
小型檢測頭,但與標準型光纖具有同樣檢測距離 |
2m |
FD-T80 |
 |
7mm |
2m |
FD-T40 |
 |
22mm |
2m |
FD-S80 |
 |
7mm |
適用于緊密復雜設備的檢測 自由裁切型 |
2m |
FD-NFM2 |
 |
FD-NFM2S帶90mm套筒 |
 |
FD-NFM2S4帶40mm套筒 |
FD-SNFM2 |
小彎曲 |
標準 |
 |
8mm |
此光纖可像普通電線一樣承受劇烈彎曲。這就避免了由于R1m m以上 (FD-WG4,F(xiàn)D-WSG4:R2mm以上)容許彎曲半徑帶來的在安裝上的空間浪費。 |
2m |
FD-W8 |
 |
8mm |
2m |
FD-WT8 |
 |
2m |
FD-WS8 |
高 精 度 |
 |
3mm |
2m |
FD-WG4 |
 |
2m |
FD-WSG4 |
特殊用途 |
陣 列 |
 |
13mm |
寬光軸滿足多種需要。 |
2m |
FD-AFM2 |
 |
2m |
FD-AFM2E |
高 精 度 |
 |
10mm |
共軸光纖帶來的精確定位檢測 |
2m |
FD-G4 |
 |
3mm |
與 FX-MR3透鏡相連可得到約φ0.3mm的極小點直徑。 |
500mm |
FD-EG1 | 注: 1) 檢測距離以飽和指示燈亮起為界限。并且,反射型光纖只能以白色無光澤紙[50×50mm(FD-B8:100×100mm]為檢測物體。 2)請注意自由裁切型光纖的檢測距離最大可減少20%。
附件
FX-CT2(光纖裁切器) |
 |
FX-AT10(φ1mm光纖附件) FX-AT13(φ1.3mm光纖附件) |
 |
配件(另售)
品 名 |
型 號 |
說 明 |
用于透過型光纖 |
擴張 透鏡 |
FX-LE1 |
檢測距離增加6倍以上。 · 檢測距離 (兩邊帶透鏡)(注1): 900mm(FT-B8), 750mm(FT-FM2, FT-T80), 350mm(FT-W8) |
|
超擴張透鏡 |
FX-LE2 |
由于使用了大口徑透鏡,極大的增加檢測距離。 · 檢測距離 (兩邊帶透鏡)(注1): 3,000mm(FT-B8), 2,500mm(FT-FM2), 3,000mm(FT-W8) |
|
側視界透鏡 |
FX-SV1 |
光軸彎曲90°。 · 檢測距離 (兩邊帶透鏡)(注1): 220mm(FT-B8), 200mm(FT-FM2, FT-T80), 25mm(FT-W8) |
|
用于反射型光纖 |
針點型透鏡 |
FX-MR1 |
φ0.5mm的針點。 · 適用光纖: FD-WG4, FD-G4·距焦點距離: 6±1mm |
|
變焦透鏡 |
FX-MR2 |
通過調整光纖的旋入深度可得到φ 0.7~φ2mm之間的光點。 · 適用光纖: FD-WG4, FD-G4 · 距焦點距離:約 18.5~43mm(旋入深度:7~14mm) · 光點直徑: φ0.7~φ 2mm(旋入深度:7~14mm) |
|
極細光點透鏡 |
FX-MR3 |
φ0.3mm的微小光點。 · 適用光纖: FD-WG4, FD-EG1, FD-G4 · 距焦點距離: 7.5±0.5mm·光點直徑: φ0.3mm(FD-EG1), φ0.5mm(FD-WG4, FD-G4) |
|
數字板控制器 |
CA2-T2 |
NPN開路集電極晶體管 |
小型控制板可以設定兩個獨立的基準值。 · 電源電壓:24V DC±10%·輸入數:1個(傳感器輸入) · 輸入范圍:1~5V DC · 主要功能:基準值設定功能、零調節功能、刻度設定功能、應差設定功能、啟動/待機功能、自動參照功能、電源ON延遲功能等等。 |
|
保護管 (用于透過型光纖) |
FTP-500 (0.5m) |
用于 M4螺紋 |
適 用 光 纖 |
FT-B8 FT-FM2 FT-FM2S FT-FM2S4 |
用防腐蝕不銹鋼制成的保護管保護內部光纜不受外部壓力。 |
·FTP-□ ·FDP-□  |
FTP-1000 (1m) |
FTP-1500 (1.5m) |
FTP-N500 (0.5m) |
用于 M3螺紋 |
FT-T80 FT-NFM2 FT-NFM2S FT-NFM2S4 FD-T40 |
FTP-N1000 (1m) |
FTP-N1500 (1.5m) |
保護管 (用于反射型光纖) |
FDP-500 (0.5m) |
用于 M6螺紋 |
FD-B8 FD-FM2 FD-FM2S FD-FM2S4 |
FDP-1000 (1m) |
FDP-1500 (1.5m) |
FDP-N500 (0.5m) |
用于 M4螺紋 |
FD-T80 FD-NFM2 FD-NFM2S FD-NFM2S4 |
FDP-N1000 (1m) |
FDP-N1500 (1.5m) |
光纖彎曲器 |
FB-1 |
光纖彎曲器將光纖頭的套筒部分彎曲到合適的半徑。 |
|
通用傳感器安裝架(注2) |
MS-AJ1-F |
水平安裝型 |
光纖的安裝支架組件 (用于M3,M4或M6螺紋的光纖頭) |
|
MS-AJ2-F |
垂直安裝型 |
| 注: 1)檢測距離以飽和指示燈亮為界限。 2)通用傳感器安裝支架請參閱《特殊用途、外圍設備篇產品目錄》。
規格
光纖
種 類 |
標準、小光纖頭、小直徑、小彎曲、帶透鏡長檢測距離、寬光軸、陣列、高精度 |
允許彎曲半徑 |
R25mm以上[小彎曲型:R1mm以上(FD-WG4, FD-WSG4:R2mm以上)] |
周圍溫度 |
-40~+70°C(小彎曲:-40~+60°C,F(xiàn)D-EG1:-20~+60°C)(注意不可結露、結冰)存儲:-40~+70°C(小彎曲:-40~+60°C,F(xiàn)D-EG1:-20~+60°C) |
周圍濕度 |
35~85%RH,存儲:35~85%RH |
材質 |
纖芯:丙烯被 覆:聚乙烯光 纖頭:黃銅 (鍍鎳)(標準型的螺紋部分、小直徑型的螺紋部分、小彎曲螺紋型、高精度、陣列)不銹鋼(SUS) FT-SFM2,小檢測頭型,F(xiàn)T-SNFM2,F(xiàn)D-SNFM2,小彎曲非螺紋型,F(xiàn)T-SFM2L,附套筒光纖的套筒部分聚碳酸酯(FT-A8,F(xiàn)T-WS8L的透鏡),聚烯烴(FT-A8的透鏡) |
附件 |
所有光纖:1套光纖附件 自由裁切型光纖:1個FX-CT2(光纖裁切器) 螺紋檢測頭光纖:2個螺母(透過型:4個)和1個齒鎖墊圈(透過型:2個) FT-A8:2個0.5×12mm封條型狹縫透光罩和2個1×12mm封條型狹縫透光罩 |
放大器
型 號
|
FX-11A |
電源電壓 |
12~24V DC±10% 脈動P-P10%以下 |
消耗電流 |
35mA以下 |
模擬輸出 |
模擬電壓 · 輸出電壓:1~5V(與入光量成比例) · 輸出電流:5mA以下 · 輸出電阻:47Ω · 耐負荷:2kΩ以上 · 溫度特性:0.3%F.S./°C以下 |
反應時間 |
可在1ms以下或10ms以下之間轉換 |
入光指示燈 |
紅色LED(模擬輸出電壓達到一定數量時,亮起) |
飽和指示燈 |
綠色LED(當模擬輸出電壓達到5V,亮起) |
靈敏度調節器 |
帶指示燈的8回轉調節器 |
防干擾功能 |
裝備 |
環境性能 |
周圍溫度 |
-10~+55°C(注意不可結露、結冰),存儲:-20~+70°C |
周圍濕度 |
35~85%RH,存儲:35~85%RH |
周圍照明度 |
白熾燈:受光面照明度1,000Rx |
耐電壓 |
AC1,000V 1分鐘,所有電源連接端子與外殼之間(注1) |
絕緣電阻 |
所有電源連接端子與外殼之間20MΩ以上,基于DC250V的高阻表(注1) |
耐振動 |
頻率:10~150Hz,雙振幅:0.75mm,X,Y和Z各方向2小時 |
耐沖擊 |
加速度:100m/s2(約10G),X,Y和Z各方向5次 |
投光二極體 |
紅色LED(調制式) |
材質 |
外殼:耐ABS,外表:聚碳酸酯,光纖固定桿:PES |
電纜 |
0.2mm2 4芯橡皮電纜,長2m |
電纜延長 |
0.3mm2以上的電纜全長可延長至100m(注2) |
重量 |
約60g |
附件 |
MS-DIN-2(放大器安裝支架):1套,調整螺絲刀:1個 | 注: 1)上表中耐電壓和絕緣電阻僅適用于放大器。 2)注意當電纜延長時,輸出電壓將降低。
I/O電路圖和線路圖

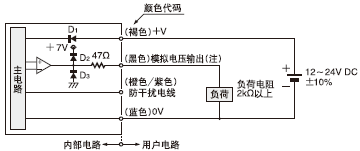

I/O電路圖
 |
注: 模擬電壓輸出不裝備短路保護電路。請勿直接將其與電源或容量負荷直接 連接。
符號 ... D1 : 反向電源極性保護二極管 D2, D3 : 電涌吸收二極管 |

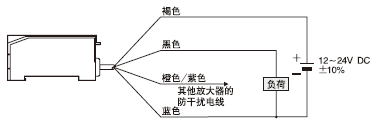

線路圖
檢測特性圖(典型)
設定距離和輸出電壓之間的相互關系
FT-B8 透過型 |
FT-FM2/ FT-FM2S/ FT-FM2S4/FT-SFM2 /FT-T80 透過型 |
FT-NFM2/ FT-NFM2S/FT-NFM2S4/ FT-SNFM2 透過型 |
|
|
|
FT-W8/FT-WS8 透過型 |
FT-W4/FT-WS4 透過型 |
FT-WS8L透過型 |
|
|
|
FT-SFM2L 透過型 |
FT-A8 透過型 |
FT-AFM2/FT-AFM2E透過型 |
|
|
|
FD-B8 反射型 |
FD-FM2 /FD-FM2S/FD-FM2S4/FD-T80 /FD-S80 反射型 |
FD-NFM2/FD-NFM2S /FD-T40/FD-NFM2S4/FD-SNFM2反射型 |
|
|
|
設定距離和輸出電壓之間的相互關系
FD-W8/ FD-WT8/FD-WS8反射型 |
FD-WG4/FD-WSG4反射型 |
FD-G4反射型 |
|
|
|
FD-EG1反射型 |
FD-AFM2/FD-AFM2E反射型 |
|
|
|
|
當使用封條型狹縫透光罩時,設定距離和輸出電壓之間的相互關系
FT-A8 透過型 |
一側有狹縫透光罩(0.5×12mm) |
兩側有狹縫透光罩(0.5×12mm) |
一側有狹縫透光罩(1×12mm) |
|
|
|
兩側有狹縫透光罩(1×12mm) |
|
|
|
|
|
使用指南(放大器)
該產品為物體檢測傳感器,不具有保護生命、財產的功能,為防止事故、確保安全,請謹慎使用。
安裝
|
|
① 將放大器后部安裝在附帶的放大器安裝支架(MS-DIN-2)上或裝在 35mm寬的DIN導軌上。 ② 按下放大器前部,將其安裝在放大 器安裝支架(MS-DIN-2)上或DIN導軌上。 |
 |
①將放大器向前推。 ② 提起放大器前端將其拆下。 |
 |
|
|
① 放下光纖固定桿。 ② 慢慢將光纜插進入口,直到停止。(注1) ③ 將光纖固定桿固定至起始位置。 |
 |

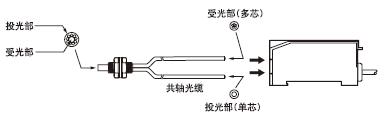

注: 1)如果光纜未插到停止部位,檢測距離會縮短。 2)連接共軸反射型光纖時,如FD-G4或FD-FM2,將中心光纖電纜(單芯)插進投光入口,外部光纖電纜(多芯)插進受光入口。如果相反插入,檢測精確度會降低。
 |
防干擾功能

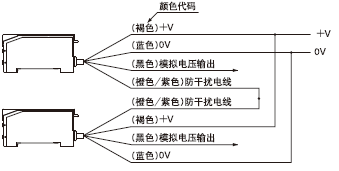

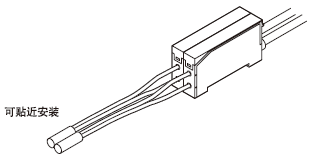

因?yàn)镕X-11A中已安裝了防干擾功能,兩套光纖可貼近安裝。接線和防干擾轉換開關設定需按如右操作: |

|
將防干擾電線與兩個FX-11A放大器各自的0V電線連結在一起。 |
將一個放大器防干擾轉換開關設定在“MAIN”處,另一個設定在“SUB”處。 |
 |
※不使用防干擾功能時 · 確保已經把防干擾轉換開關設定在“MAIN”處,如設定在“SUB”處,傳感器將不起作用。 · 防干擾電線需絕緣。 |
反應時間選擇

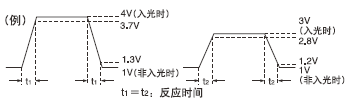

(1)FX-11A的反應時間可在“1ms”或“10ms”之間選擇, 如檢測應用并不需快速反應,建議可選擇“10ms”,它可以不受外界噪音及周圍光線影響,保證檢測的可靠性。 如選擇了“1ms”,注意電磁噪音以及周圍光線。 (2)FX-11A的反應時間是輸出電壓從1V(非入光時電壓)升至到 [90%{入光時電壓-1V(非入光時電壓)}+1V(非入光時電壓)]所需時間或輸出電壓從入光時電壓降到[10%{入光時電壓-1V(非入光時電壓)}+1V(非入光時電壓)]所需時間。FX-11A的反應時間是恒定的,不受輸出電壓振幅的影響。 |
 |

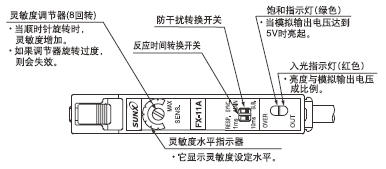

部件說明
靈敏度調節
步驟 |
操 作 |
靈敏度操作調節器 |
(1) |
把靈敏度調節器完全逆時針旋轉。(最小靈敏度) |
|
(2) |
調節光纖頭位置以及光纖頭與物體間的位置,盡可能多地接受入射光線。  |
———————— |
(3) |
順時針旋轉靈敏度調節器直到飽和指示燈亮起。一旦燈亮起,再逆時針旋轉,直到飽和指示燈熄滅。這是在飽和前的最大靈敏度點。 |
|
其他
· 電源接通后的短時間 (50ms)內,請勿使用。 · 模擬輸出不裝備短路保護電路,請勿將其與電源或容量負荷直接連接。
尺寸(單位:mm)
FX-11A 放大器(使用附帶的放大器安裝支架裝尺寸)
 |
注:左圖為無罩狀態。 |
MS-DIN-2 放大器安裝支架(FX-11A附件)
 |
材質:冷軋?zhí)间?SPCC) (單面鍍鉻) |
|
|
|
