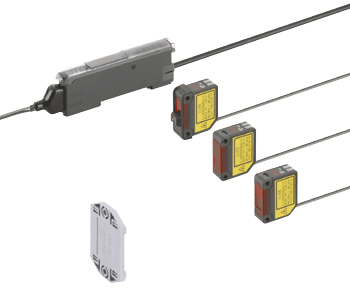

數字激光傳感器
LS系列
特點:高精度激光檢測,更貼近檢測物體,使用更方便!
對應各種不同的用途,備有6種類型的激光檢測頭。

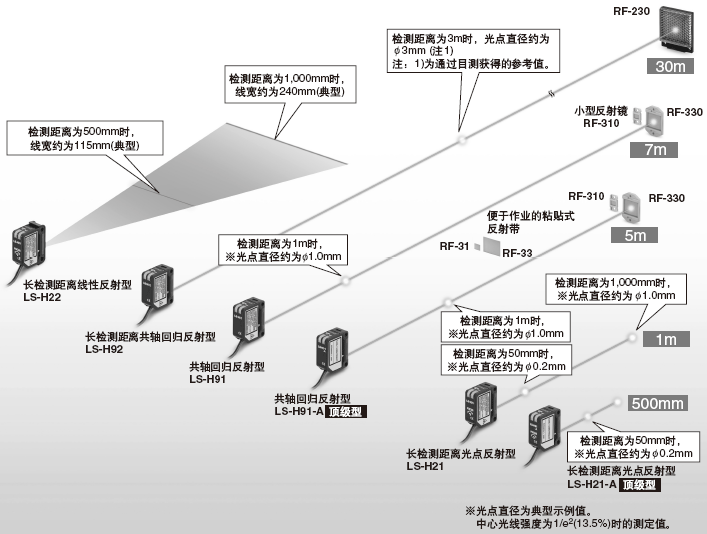

用途實例
檢測形狀復雜的工件可在線性狀的檢測區域中,更加穩定地檢測形狀復雜的工件。 |
檢測卷材的余量由于是光點直徑約φ1mm(檢測距離1m)的共軸回歸反射型,因此可對卷材的余量進行高精度的檢測。 |
檢測電子零部件的腳銷由于可根據工件調整光點形狀,因此從較遠的地點檢測小型工件時,亦可輕易地進行設定。 |
 |
 |
 |
注意事項: 本產品目錄中所述用途僅供參考。因不同的安裝條件和周邊環境,有時無法實現穩定的檢測,請務必通過實際產品進行確認后方可使用。
特點

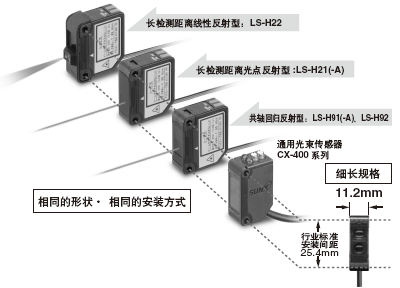

行業標準安裝間距
 |
檢測頭的安裝間距為25.4mm,和通用光束傳感器CX-400系列具有相同的行業標準。 更換通用光束傳感器為激光傳感器時,亦可原封不動地使用安裝支架。 |

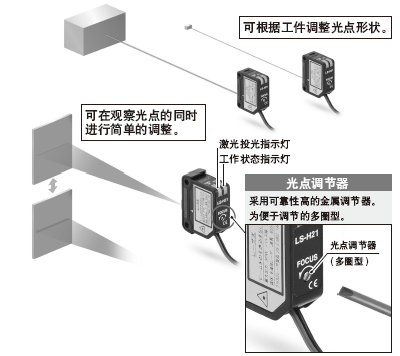

簡單易行的光點調整
長檢測距離光點反射型 / 長檢測距離線性反射型 |
 |
在檢測頭的背面安裝有光點調節器,因此可在觀察光點的同時進行簡單調整。另外,由于需要使用螺絲刀進行調整,因此可避免維修時的手動誤操作。 |
配備FDA/IEC/JIS頂級產品系列 |
備有光軸微調支架 |
LS-H91(F)-A、LS-H21(F)-A |
MS-CX-11 |
頂級產品、光點可視。 可很輕易地對準光軸。 |
即使是在安裝傳感器后,亦可在上下、左右方向進行各4°的微調。 可實現雙向(縱向、橫向)安裝。 |
 |
  |

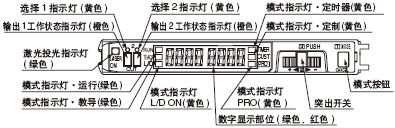

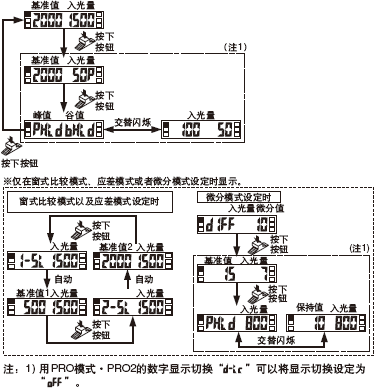

設定簡單·雙重顯示
雙面分別搭載大型4位數字顯示。能夠在確認當前入光量(紅色顯示)的同時,方便地設定最佳閾值(綠色顯示)。
使用2個開關,操作簡單 |
省配線·省空間 |
工作開關僅有大型模式按鈕和大型突出開關2個。
 |
采用單觸式電纜可節省配線。 (連接器型) 能夠減少轉接端子座的接點數量和工時,有助于節省空間。 另外,可與數字光纖傳感器FX-300系列橫向連接。 |

注意事項:通信方式因放大器的不同而不同,連接各放大器,請確認各各放大器的使用說明書后再進行使用。 |

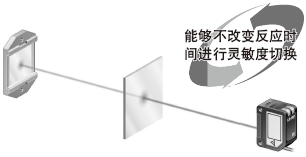

切實檢測微差(M.G.S.功能)
進行近距離檢測,或者檢測透明體、微小物體時,能夠調節傳感器的受光靈敏度,從3檔中選出最佳的設定。而且,即使受光靈敏度發生了改變,傳感器的反應時間也不會發生改變。

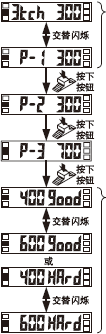

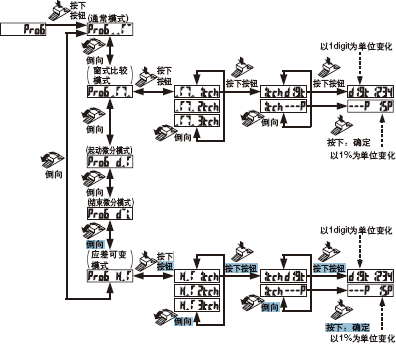

可進行多種檢測的4種新模式
|
|
|
|
 |
 |
 |
 |
通過調整應差(滯后),能夠克服工件凹凸面的影響,從而進行穩定的檢測。 |
設定2個閾值,以辨別規定范圍以外的工件。 |
組合2路輸出模式,可進行多種控制。 最適合彎曲檢測。 |
由于僅僅檢測光量的急劇變化,因此能夠切實檢測玻璃等物體的邊緣部分。最適合工件的定位。 |

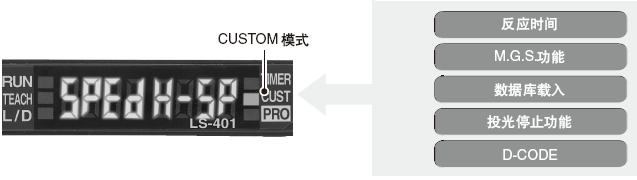

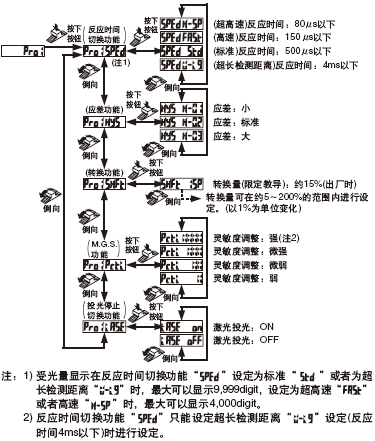

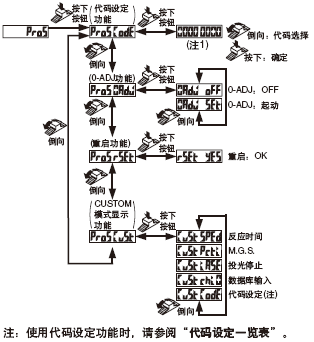

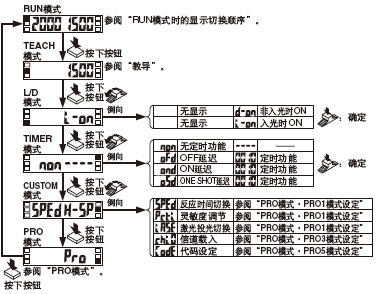

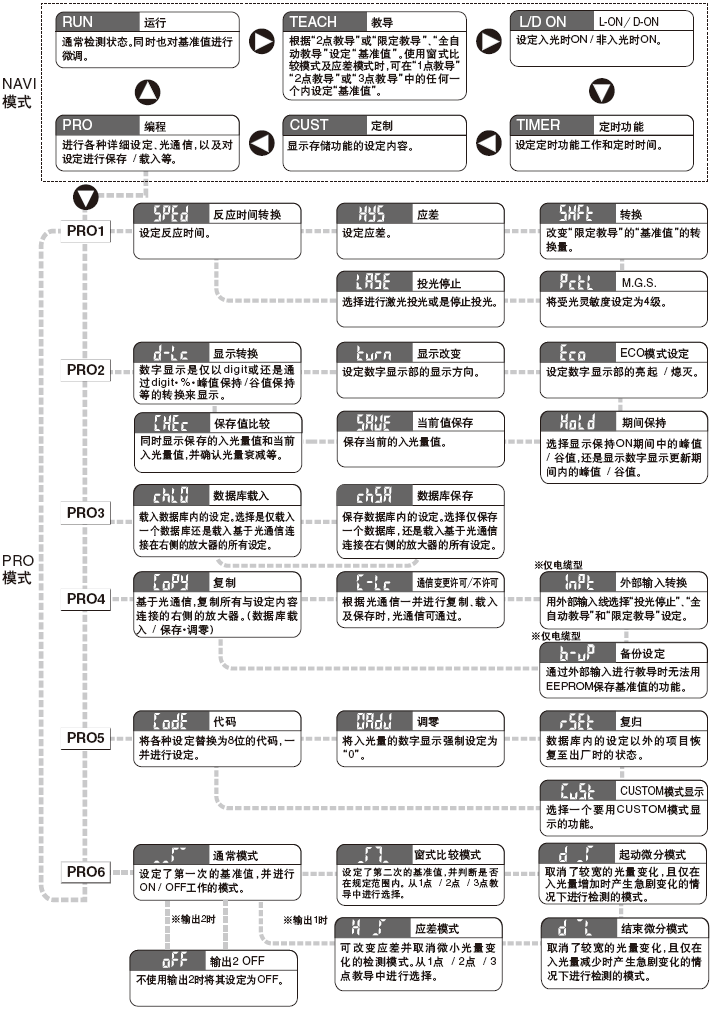

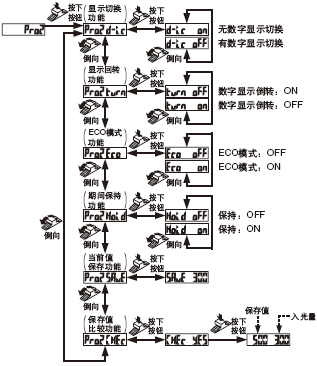

MODE NAVI定制功能

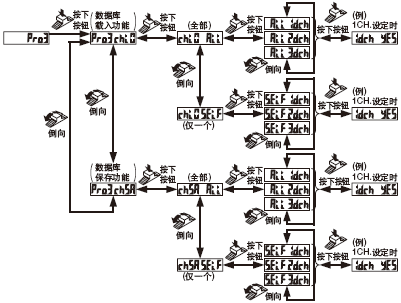

從反應時間、M.G.S.功能、數據庫載入、投光停止功能以及D-CODE中,選擇經常使用的功能,并存儲在CUSTOM模式中,從而可進行簡單的設定更改。
配備投光停止功能 |

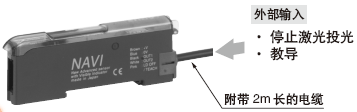

可從外部輸入的電纜型 |
當光點進入畫像處理器的照射范圍內時,可通過投光停止輸 入停止激光投光。 |
電纜型LS-401-C2配備外部輸入電纜(5芯)。建議您在通過來自裝置外部的輸入進行教導、停止激光投光或?qū)⒓す鈧鞲衅髯鳛閱渭a(chǎn)品使用時選擇該型。 |
 |
 |

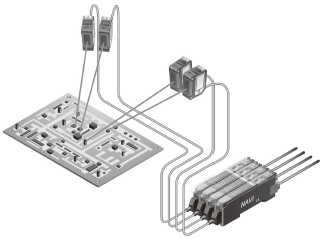

最多可緊密安裝4臺 |

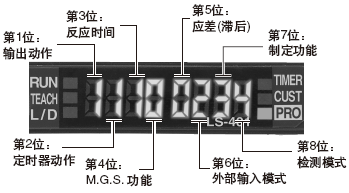

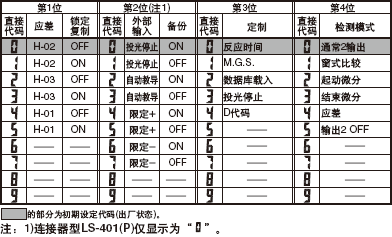

設定狀態一目了然(D-CODE) |
通過自動防干擾功能,最多可防止4臺傳感器的干涉。 |
放大器的設定狀態以8位顯示。便于遠程的作業指示和監控。 |
 |
 |
訂購指南
檢測頭
種類 |
形狀 |
型號 |
適用規格 |
檢測距離 |
共軸回歸反射型 |
級 別 2 |
 |
LS-H92 |
GB / IEC / JIS |
 |
LS-H92F(注1) |
FDA / IEC / JIS |
LS-H91 |
GB / IEC / JIS |
 |
LS-H91F(注1) |
FDA / IEC / JIS |
級 別 1 |
LS-H91-A |
GB / IEC / JIS |
 |
LS-H91F-A(注1) |
FDA / IEC / JIS |
擴 散 反 射 型 |
長檢測距離光點反射型 |
級 別 2 |
 |
LS-H21 |
GB / IEC / JIS |
 |
LS-H21F(注1) |
FDA / IEC / JIS |
級 別 1 |
LS-H21-A |
GB / IEC / JIS |
 |
LS-H21F-A(注1) |
FDA / IEC / JIS |
長檢測距離線性反射型 |
級 別 2 |
 |
LS-H22(注3) |
GB / IEC / JIS |
 |
LS-H22F(注1)(注3) |
FDA / IEC / JIS |
注:由于需根據不同的安裝方法選擇不同的安裝支架,因此本檢測頭不附帶安裝支架。請另行訂購檢測頭安裝支架。注:
1) 依據第50號激光通告(2001.7.26),以FDA標準為準。
2) 檢測距離為相對于反射鏡RF-330[LS-H92(F)為RF-230]的數值。另外,檢測距離表示反射鏡可設定的范圍。亦可在0.1m[LS-H92(F)為0.2m]以下的距離檢測物體。當靠近檢測頭的地方存在白紙、鏡面體時,可能出現投光的反射入光的現象,敬請注意。此時,請利用放大器本體的M.G.S.功能變更反應時間和受光靈敏度后再使用。
3) LS-H22(F)是長檢測距離光點反射型LS-H21(F)和線性反射用透鏡附件LS-MR1的成套型號。實際的產品型號為L(zhǎng)S-H21(F)。
備有5m電纜長度型(標準型為2m)。請?jiān)谛吞?hào)末尾加注“-C5”后再行訂購。
·LS-H91-C5 ·LS-H91-A-C5 ·LS-H21-C5 ·LS-H22-C5
LS-H91(F)、LS-H91(F)-A以及LS-H92(F)中備有不附帶反射鏡(RF-330或RF-230)的型號。請?jiān)谛吞?hào)末尾加注“-Y”后再行訂購。
·LS-H92-Y ·LS-H92F-Y ·LS-H91-Y ·LS-H91F-Y ·LS-H91-A-Y ·LS-H91F-A-Y
放大器
種類 |
形狀 |
型號 |
輸出 |
連接方式 |
連接類型 |
 |
LS-401 |
NPN開路集電極 晶體管2輸出 |
使用另售的單觸電纜 |
LS-401P |
PNP開路集電極 晶體管2輸出 |
電纜型 |
 |
LS-401-C2 |
NPN開路集電極 晶體管2輸出 |
附帶2m橡皮電纜 電纜外徑:3.7mm |
LS-401P-C2 |
PNP開路集電極 晶體管2輸出 |
單觸電纜(連接器型放大器不附帶單觸電纜。請另行訂購。)
種類 |
形狀 |
型號 |
說明 |

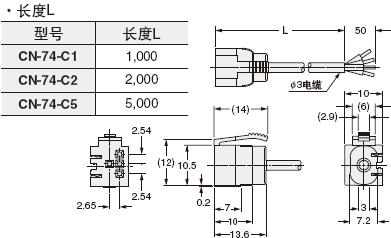

母電纜(4芯) |
 |
CN-74-C1 |
長:1m |
0.15mm2 4芯橡皮電纜,一端帶連接器電纜外徑: 3mm |
CN-74-C2 |
長:2m |
CN-74-C5 |
長:5m |
子電纜(2芯) |
 |
CN-74-C1 |
長:1m |
0.15mm2 2芯橡皮電纜,一端帶連接器電纜外徑: 3mm |
CN-74-C2 |
長:2m |
CN-74-C3 |
長:5m |

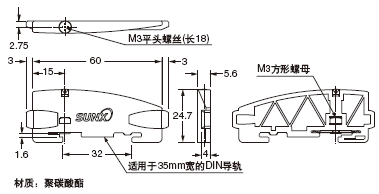

尾盤(放大器不附帶尾盤。需要連接時,請另行訂購尾盤。)
種類 |
型號 |
說明 |
 |
MS-DIN-E |
當串聯連接多個放大器,或在DIN導軌上移動放大器時,這些尾盤確保所有放大器安全安裝并充分連接。 (每套2個) |
附件

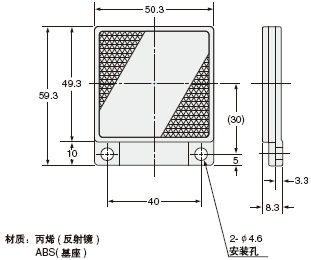

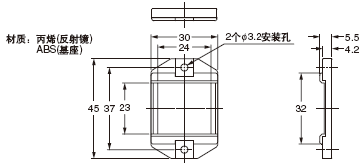

RF-330(反射鏡) |
CN-EP1(放大器連接器)每套5個 |
LS-MR1(用于線性反射的透鏡附件) |
RF-230(反射鏡) |
 |
 注:根據標準在檢測頭上安裝1個接頭。 |
 |
 注:LS-H92(F)專用。 |
配件(另售)
種類 |
型號 |
說明 |
檢測頭 安裝支架 |

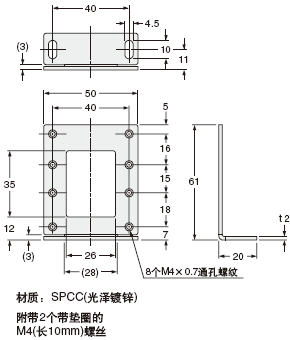

MS-CX-1 |
立式安裝支架 |
MS-CX-2 |
橫向安裝支架 若不受高度影響,可正面安裝。 |
MS-CX-3 |
倒裝式安裝支架 |
MS-CX-4 |
保護性安裝支架 保護傳感器免受因沖撞而引起的光軸偏差的影響。 |
光軸微調支架 |
MS-CX-11 |
這是在安裝了檢測頭之后,可對光軸進行微調的安裝支架。 調整角度:上下、左右各4° 安裝方向:縱向、橫向均可 |
通用傳感器安裝架 (注1) |
MS-AJ1 |
水平安裝型 |
基本裝配 |
MS-AJ2 |
垂直安裝型 |
MS-AJ1-A |
水平安裝型 |
側臂裝配 |
MS-AJ2-A |
垂直安裝型 |
放大器安裝支架 |
MS-DIN-2 |
放大器專用安裝支架 |
反射鏡安裝支架 |
MS-RF23 |
這是用于RF-230的安裝支架。 |
放大器保護封條 |
FX-MB1 |
2個交流窗密封墊和1個連接器封條:10套 交流窗密封墊: 防止從另一個放大器上傳輸信號造成的故障,及其對另一個放大器的影響。 連接器封條:帶有單觸電纜針,以防任何金屬的觸碰。 |
反射鏡 |
RF-310 |
用于共軸回歸反射型。 是小型規格的反射鏡。 |

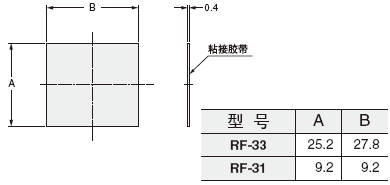

反射帶 |
RF-33 |
用于共軸回歸反射型。 規格:25.2×27.8×t0.4mm |
檢測距離(U-LG模式) ·LS-H91(F): 0.1~7m ·LS-H91(F)-A: 0.1~5m |
RF-31 |
用于共軸回歸反射型。 規格:9.2×9.2×t0.4mm |

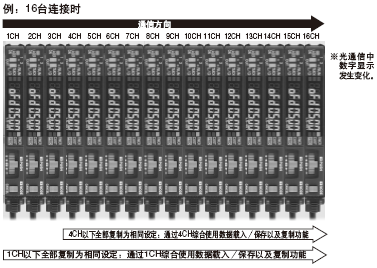

數據庫通道切換裝置 (注2) |
FX-CH |
NPN輸入型 |
|
FX-CH-P |
PNP輸入型 |
可通過外部信號,一舉切換最多16臺激光傳感器的數據庫通道。 |

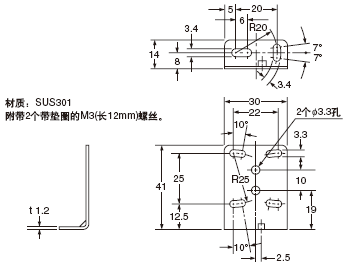

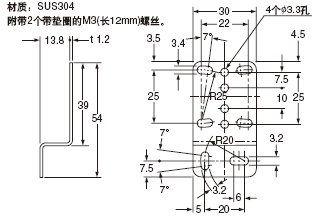

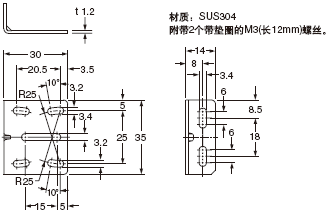

檢測頭安裝支架
MS-CX-1 |
MS-CX-2 |
MS-CX-3 |
MS-CX-4 |
附帶2個帶墊圈的M3螺絲 (長12mm)。
 |
附帶2個帶墊圈的M3螺絲 (長12mm)。
 |
附帶2個帶墊圈的M3螺絲 (長12mm)。
 |
附帶2個帶墊圈的M3螺絲 (長12mm)。
 |

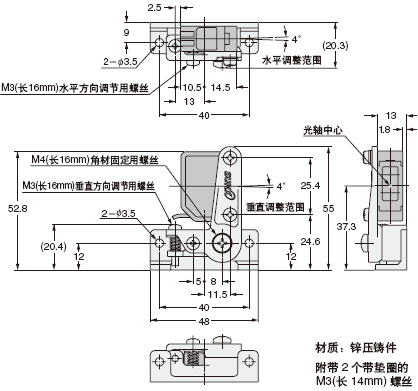

光軸微調支架 |
放大器安裝支架 |
放大器保護封條 |
反射鏡 |
MS-CX-11 |
MS-DIN-2 |
FX-MB1 |
RF-310 |
 |
 |
 |
 |
反射帶 |

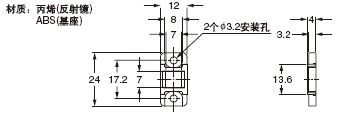

反射鏡安裝支架 |
數據庫通道切換裝置 |
|
RF-33 |
MS-RF23 |
FX-CH(-P) |
|
 |
 |
 |
|

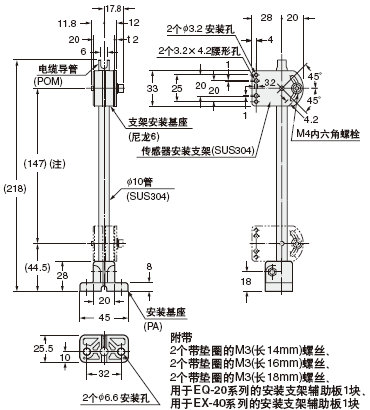

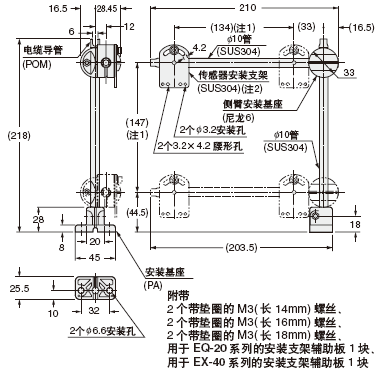

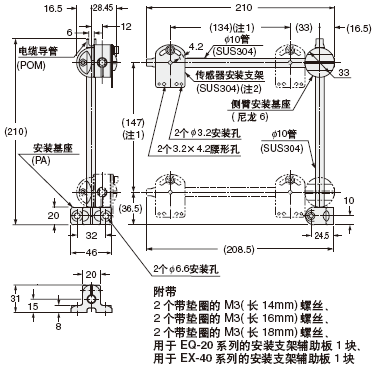

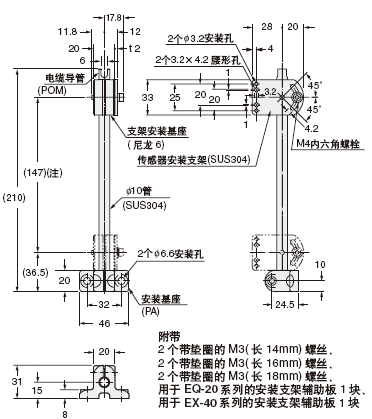

通用傳感器安裝架
MS-AJ1 |
MS-AJ1-A |
MS-AJ2 |
MS-AJ2-A |
 |
 通過能夠進行水平方向調整的曲臂,可從生產線上方進行檢測。 |
 |
 通過能夠進行水平方向調整的曲臂,可從生產線上方進行檢測。 |
技術信息

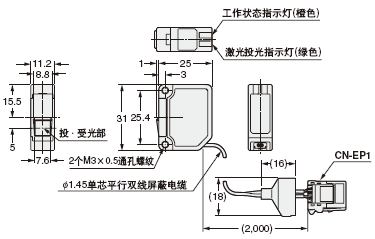

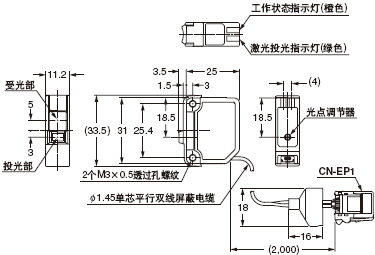

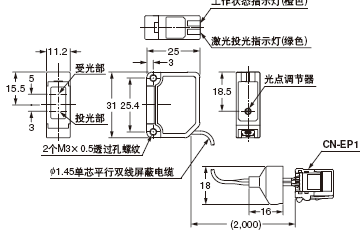

檢測頭
種 類 |
共軸回歸反射型 |
擴散反射型 |
級別2 |
級別1 |
長檢測距離光點反射型 |
長檢測距離線性反射型 |
級別2 |
級別1 |
型號 |
GB/IEC/JIS 適用類型 |
LS-H92 |
LS-H91 |
LS-H91-A |
LS-H21 |
LS-H21-A |
LS-H22(注3) |
FDA/IEC/JIS 適用類型(注2) |
LS-H92F |
LS-H91F |
LS-H91F-A |
LS-H21F |
LS-H21F-A |
LS-H22F(注3) |
適用放大器 |
LS-401(P)、 LS-401(P)-C2 |
檢測距離 |
U-LG |
0.2~30m(注4) |
0.1~7m(注4) |
0.1~5m(注4) |
30~1,000mm |
30~500mm |
30~1,000mm |
STD |
0.2~20m(注4) |
0.1~5m(注4) |
0.1~3m(注4) |
30~500mm |
30~250mm |
30~500mm |
FAST |
0.2~10m(注4) |
0.1~3m(注4) |
0.1~1m(注4) |
30~300mm |
30~150mm |
30~300mm |
H-SP |
工作狀態指示燈 |
橙色LED(放大器輸出ON時亮起) |
激光投光指示燈 |
綠色LED(激光投光時亮起) |
光點調節器 |
———— |
配備多圈調節器 |
環境性能 |
周圍溫度 |
-10~+55°C(注意不可結露、結冰),存儲:-20~+70°C |
周圍濕度 |
35~85%RH、存儲:35~85%RH |
周圍照明度 |
白熾燈:受光面照明度3,000Rx以下 |
耐電壓 |
AC1,000V 1分鐘 所有電源連接端子與外殼之間 |
絕緣電阻 |
20MΩ以上,基于DC250V的高阻表 所有連接端子與外殼之間 |
耐振動 |
頻率:10~500Hz 雙振幅1.5mm(MAX.10G),X、Y和Z方向各2小時 |
耐沖擊 |
加速度:100m/s2(約10G),X、Y和Z方向各3次 |
投光元件 |
GB/IEC/JIS 適用類型 |
紅色半導體激光 2級(JIS/IEC/GB) {最大輸出:3mW 投光波峰波長:655nm} |
紅色半導體激光 頂級1 (GB/IEC/JIS) {最大輸出:1mW 投光波峰波長:655nm} |
紅色半導體激光 2級(GB/IEC/JIS) {最大輸出:3mW 投光波峰波長:655nm} |
紅色半導體激光 頂級1(GB/IEC/JIS) {最大輸出:1mW 投光波峰波長:655nm} |
紅色半導體激光 2級(GB/IEC/JIS) {最大輸出:3mW 投光波峰波長:655nm} |
FDA/IEC/JIS 適用類型(注2) |
紅色半導體激光 2級(FDA/IEC/JIS) {最大輸出:3mW 投光波峰波長:655nm} |
紅色半導體激光 頂級1 (FDA/IEC/JIS) {最大輸出:1mW 投光波峰波長:655nm} |
紅色半導體激光 2級(FDA/IEC/JIS) {最大輸出:3mW 投光波峰波長:655nm} |
紅色半導體激光 頂級1(FDA/IEC/JIS) {最大輸出:1mW 投光波峰波長:655nm} |
紅色半導體激光 2級(FDA/IEC/JIS)) {最大輸出:3mW 投光波峰波長:655nm} |
材質 |
外殼:PBT(安裝部:PEI)、透鏡罩:丙烯 |
電纜 |
附帶0.1mm2單芯平行雙線屏蔽電纜,長2m(帶放大器連接器)(注5) |
重量 |
本體重量:約30g 包裝重量:約40g |
本體重量:約30g、 包裝重量:約45g |
本體重量:約30g、包裝重量:約40g |
本體重量:約35g 包裝重量:約45g |
附件 |
RF-230(反射鏡) :1個 警告標簽:1套根據標準要求,同時隨附漢語、英語和日語各一張 |
RF-330(反射鏡):1個警告標簽:1套根據標準要求,同時隨附漢語、英語和日語各一張 |
RF-330(反射鏡):1個 說明標簽:1套 ( 根據標準要求,同時隨附漢語和日語各一張) |
警告標簽:1套 ( 根據標準要求, 同時隨附漢語、英 語和日語各一張) |
說明標簽:1套 (根據標準要求,同時隨附漢語和日語各一張) |
LS-MR1(線性反射用透鏡附件):1個警告標簽:1套 ( 根據標準要求,同時隨附漢語、英語和日語各一張) |
注:
1) 無指定測量條件是指周圍溫度=+23°C時的條件。
2) 依據第50號激光通告(2001.7.26),以FDA標準為準。
3) LS-H22(F)是長檢測距離光點反射型LS-H21(F)和線性反射用透鏡附件LS-MR1的成套型號。實際的產品型號為L(zhǎng)S-H21(F)。
4) 檢測距離為相對于反射鏡RF-330[LS-H92(F)為RF-230]的數值。另外,檢測距離表示反射鏡可設定的范圍。也有可能在0.1m[LS-H92(F)為0.2m]以下的距離檢測物體。
距離檢測頭較近的地方存在白紙、鏡面體時,可能出現投光的反射入光的現象,敬請注意。此時,請利用放大器本體的M.G.S.功能變更反應時間和受光靈敏度后再使用。
5) 電纜不可延長。

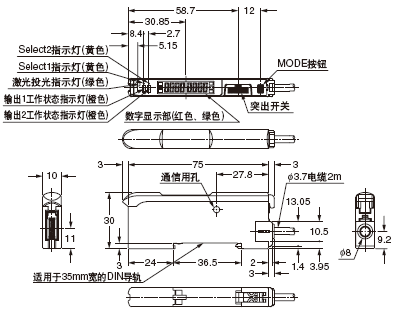

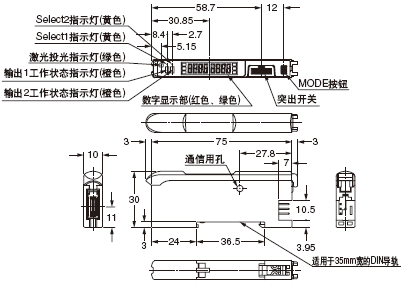

放大器
種類 |
連接器型 |
電纜型 |
型 號 |
NPN輸出 |
LS-401 |
LS-401-C2 |
PNP輸出 |
LS-401P |
LS-401P-C2 |
電源電壓 |
12~24V DC±10% 脈動P-P10%以下 |
消耗電力 |
通常工作時:950mW以下(電源電壓24V時,消耗電流40mA以下) ECO模式:780mW以下(電源電壓24V時,消耗電流33mA以下) |
輸出 (輸出1,輸出2) |
〈NPN輸出型〉 NPN開路集電極晶體管 ·最大流入電流:100mA(注2) ·外加電壓:30V DC以下(輸出和0V之間) ·剩余電壓:1.5V以下[流入電流為100mA(注2)時] |
〈PNP輸出型〉 PNP開路集電極晶體管 ·最大源電流:100mA(注2) ·外加電壓:30V DC以下(輸出和+V之間) ·剩余電壓:1.5V以下[源電流為100mA(注2)時] | |
輸出工作 |
可用突出開關選擇入光時ON/非入光時ON |
短路保護 |
裝備 |
反應時間 |
80μs以下(H-SP),150μs以下(FAST),500μs以下(STD),4ms以下(U-LG) 可用突出開關選擇 |
外部輸入 {投光停止 全自動教導 限定教導} |
— |
〈NPN輸出型〉 NPN無接點輸入 ·信號條件:High...+5V~+V或開路 Low...0~+2V(源電流0.5mA以下) ·輸入阻抗:約10kΩ 〈PNP輸出型〉 PNP無接點輸入 ·信號條件:High...+4V~+V(流入電流3mA以下) Low...0~+0.6V,或開路 ·輸入阻抗:約10kΩ |
工作狀態指示燈 |
橙色LED(輸出1,2·ON時亮起) |
激光投光指示燈 |
綠色LED(激光投光時亮起) |
Select指示燈 |
黃色LED(選擇輸出1,2時亮起) |
MODE指示燈 |
RUN:綠色LED、TEACH·L/D·TIMER·CUST·PRO:黃色LED |
數字顯示 |
4位(綠色)+4位(紅色)LED顯示 |
靈敏度設定方法 |
|
通常模式:2點教導/限定教導/全自動教導/手動調節 窗式比較模式:教導(1點,2點,3點)/手動調節 應差模式:教導(1點,2點,3點)/手動調節 微分模式:5步設定 | |
靈敏度微調設定功能 |
裝備 |
定時功能 |
裝備可變ON延遲定時功能/OFF延遲定時功能/單觸定時功能 有效/無效轉換方式(定時時間:約1ms~9,999ms) |
自動防干擾功能 |
裝備 [最多可串聯連接4臺放大器(但H-SP模式無效)] |
環 境 性 能 |
周圍溫度 |
-10~+55°C(4~7個貼近安裝時:-10~+50°C、8~16個貼近安裝時:-10~+45°C)(注意不可結露、結冰),存儲:-20~+70°C |
周圍濕度 |
35~85%RH、存儲:35~85%RH |
耐電壓 |
AC1,000V 1分鐘,所有電源連接端子與外殼之間 |
絕緣電阻 |
所有電源連接端子與外殼之間,20MΩ以上,基于DC250V的高阻表 |
耐振動 |
頻率:10~150Hz,雙振幅:0.75mm,X,Y和Z各方向2小時 |
耐沖擊 |
加速度:98m/s2(約10G),X,Y和Z各方向5次 |
材質 |
放大器外殼:耐熱ABS,殼罩:聚碳酸酯,按鈕開關:丙烯,突出開關:ABS |
電纜 |
—— (注3) |
0.15mm2 5芯橡皮電纜,長2m |
電纜延長 |
0.3mm2以上的電纜全長可延長至100m |
重量 |
約15g |
約65g |
注:
1) 無指定測量條件是指周圍溫度=+23°C時的條件。
2) 串聯連接5個以上8個以下放大器時為50mA,串聯連接9個以上16個以下放大器時為25mA。
3) 不附帶放大器連接電纜。請按下述使用另售單觸電纜。
母電纜(4芯):CN-74-C1(電纜長1m)、CN-74-C2(電纜長2m)、CN-74-C5(電纜長5m)
子電纜(2芯):CN-72-C1(電纜長1m)、CN-72-C2(電纜長2m)、CN-72-C5(電纜長5m)

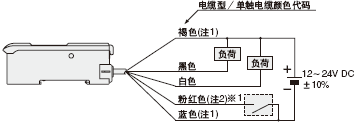

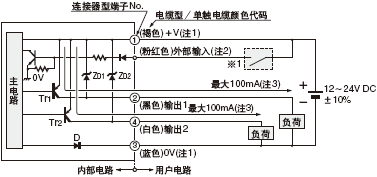

I/O電路圖和線路圖

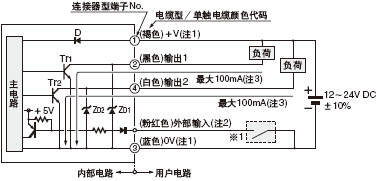

LS-401(-C2) NPN輸出型
 |
注:1) 單觸電纜的子電纜不裝備+V(褐色)和0V(藍色)。電源從母電纜的連接器部供應。 注:2) 連接器型不裝備外部輸入。 注:3) 串聯連接5個以上8個以下放大器時,最大50mA,串聯連接9個以上16個以下放大器時,最大25mA。 |


|
|
 |
注:1) 單觸電纜的子電纜不裝備褐色引線和藍色引線。電源從母電纜的連接器部供應。 注:2) 粉紅色引線不裝備單觸電纜。 |
 |
端子No. |
連接電纜 |
1 |
導體芯線:褐色 |
電纜顏色:灰色 |
2 |
屏蔽電線 |
3 |
導體芯線:黃色 |
電纜顏色:黑色 |
4 |
屏蔽電線 | |
LS-401(-C2) PNP輸出型
 |
注:1) 單觸電纜的子電纜不裝備+V(褐色)和0V(藍色)。電源從母電纜的連接器部供應。 注:2) 連接器型不裝備外部輸入。 注:3) 串聯連接5個以上8個以下放大器時,最大50mA,串聯連接9個以上16個以下放大器時,最大25mA。 |


|
|
 |
注:1) 單觸電纜的子電纜不裝備褐色引線和藍色引線。電源從母電纜的連接器部供應。 注:2) 粉紅色引線不裝備單觸電纜。 |
 |
端子No. |
連接電纜 |
1 |
導體芯線:褐色 |
電纜顏色:灰色 |
2 |
屏蔽電線 |
3 |
導體芯線:黃色 |
電纜顏色:黑色 |
4 |
屏蔽電線 | |
使用指南
· 請勿將本產品作為保障人身安全的檢測裝置使用。
· 欲進行以保障人身安全為目的的檢測,請使用符合OSHA、ANSI以及IEC等各國有關人身安全保障的法律和標準的產品。
激光的相關注意事項
· 本產品為GB/IEC/FDA/JIS標準的2級(LS-H□-A為頂級)激光產品。該產品存在一定危險,請勿直視激光或通過透鏡等觀察光學系 統進行觀察。 · 本產品粘貼有以下內容的標簽。請依據標簽 內容妥善處理。 |
GB/IEC/JIS 2級型 |
FDA頂級型 |
 |
 |
本產品粘貼有符合各標準的漢語、英語和日語警告標簽或成套隨附。 |
本產品粘貼有符合各標準的漢語、英語和日語說明標簽或成套隨附。 |
激光產品的安全標準
· 激光的能量密度較高,可能會對眼睛、皮膚等造成傷害。因此,在IEC和JIS等標準中,對安全性進行了分級,規定了相應的管理方法等。LS-H□(F)為2級、LS-H□(F)-A為頂級激光產品。
遵照IEC 60825-1-2001 (JIS C 6802-2005)進行分級
級別 |
概要 |
頂級 |
這是在可進行合理預測的運行條件下確保安全的激光。 |
頂級M |
這是在可進行合理預測的運行條件下確保能夠安全投射的激光,其波長范圍為302.5nm~4,000nm。 在光束范圍內使用光學儀器,這對使用人員來說是比較危險的。 |
2級 |
這是可借助眨眼等表示厭惡的反應,以保護眼睛的激光。它能夠投射出可視光束,波長范圍為400nm~700nm。 |
2級M |
這是可借助眨眼等表示厭惡的反應,以保護眼睛的激光。它能夠投射出可視光束,波長范圍為400nm~700nm。在光束范圍內使用光學儀器,這對使用人員來說是比較危險的。 |
3級R |
這是在302.5nm~106nm的波長范圍內投射的激光。直接在光束范圍內觀察存在潛伏性的危險。 |
3級B |
這是直接在光束范圍內觀察會發生危險的激光。一般采用擴散反射的觀察方式,這樣比較安全。 |
4級 |
這是會引起擴散反射的激光,比較危險。不僅會使皮膚受損,還可能導致火災。 |
關于激光安全措施
· 為了安全使用激光產品,我們遵照IEC 60825-1-2001(JIS C6802-2005),對“激光產品安全標準”做出了明確的規定。使用前,請先確認具體內容。
※激光產品的安全標準 依據附表D.3
級別 |
頂級 |
頂級M |
2級 |
2級M |
3級R |
3級B |
4級 |
激光安全 管理人員 |
雖不需要,但建議您在需直接觀察激光光束的用途時進行配置。 |
可視化投射時不需要。非可視化投射時需要。 |
需要 |
遙控聯鎖 |
不需要 |
連接于房間電路或門電路上。 |
鑰匙控制 |
不需要 |
不使用時,請事先拔下鑰匙。 |
光束衰減 器 |
不需要 |
使用時,請避免無意中的照射。 |
投射標識 裝置 |
不需要 |
顯示激光以非可視化波長運行。 |
顯示激光運行。 |
警告標識 |
不需要 |
按照警告標識的預防對策 |
光束的光 程 |
不需要 |
頂級M(注1)與3級B 相同 |
不需要 |
2級M(注2)與3級B相同 |
利用有效長度的端部,將光束作為終端。 |
鏡面反射 |
無所需事項 |
頂級M(注1)與3級B相同 |
無所需事項 |
2級M(注2)與3級R相同 |
請避免漫無目的的反射。 |
眼睛的保 護 |
無所需事項 |
無法執行技術和管理方面的步驟,且超過MPE時需要。 |
防護衣 |
無所需事項 |
有時需要 |
需要特別指示 |
培訓 |
無所需事項 |
頂級M(注1)與3級R相同 |
無所需事項 |
2級M(注2)與3級B相同 |
必須對所有操作人員和保養人員進行培訓 |
注:
1) 是無法滿足表10中條件1(參閱標準正文)的頂級, , , M激光產品。無法滿足表10中條件2(參閱標準正文)的頂級M激光產品則不需要。
2) 是無法滿足表10中條件1(參閱標準正文)的2級M激光產品。無法滿足表10中條件2(參閱標準正文)的2級M激光產品則不需要。
備注: 該表所列內容為所需事項的概要,為您提供便利。有關完整的所需事項,請參閱標準正文。
各部分的名稱(放大器)
關于光點調節器[僅LS-H21□、LS-H22□]
光點調節器 |
內 容 |
 |
請?jiān)谟麢z測的距離范圍內通過左右旋轉光點調節器,來調節光點形狀。 不過,如旋轉時用力過度,會導致調節器損壞,敬請注意。 |
安裝
<放大器的安裝方法> ① 將放大器后部嵌入35mm寬的DIN導軌上。 ② 在35mm寬的DIN導軌上壓住放大器后部的同時,將放大器前部嵌入35mm寬的DIN導軌上。 |
 |
<放大器的拆卸方法> ① 手拿放大器,將其向前推。 ② 提起放大器前端,即可拆卸。 注: 如果沒有向前推放大器就提起前端的話,安裝部分后端的掛鉤可能會折損。敬請注意。 |
 |
<檢測頭的安裝> ① 將檢測頭連接器部從插入口插入,直到聽到“卡嗒”一聲。 ② 再在連接器上裝上外罩。 |
 |
·緊固扭矩應為0.5N·m以下。

|

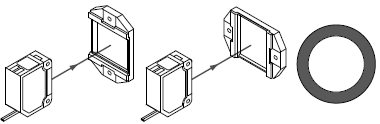

從水平方向或垂直方向安裝檢測頭時,請如下圖①所示,同樣按水平方向或垂直方向安裝反射鏡。如果從水平方向或垂直方向安裝檢測頭,而將反射鏡傾斜安裝(如下圖②所示),會使反射量降低,從而導致檢測不穩定。
|
正確的安裝方法(圖①) 從水平方向或垂直方向安裝檢測頭,反射鏡也相應按水平方 向或垂直方向安裝時 |
 |
錯誤的安裝方法(圖②) 從水平方向或垂直方向安裝檢測頭,將反射鏡傾斜安裝時 |
 |
用于線性反射的透鏡附件(LS-MR1)
· 安裝在長檢測距離線性反射型LS-H22□上的線性反射用透鏡附件LS-MR1可拆卸。如果將LS-MR1拆下使用,可具有與長檢測距離光點反射型LS-H21□同等的性能。另外,還可將另售的LS-MR1安裝在LS-H21□上,從而可使其具有與LS-H22□同等的性能。
· 請勿使灰塵、污垢、水、油和油脂等粘附于透鏡部。
· 請勿在LS-MR1上反向施加過度外力,這可能會使其損壞。
① 將螺絲刀插入檢測頭上部的固定凹槽中。
② 在①的狀態下使螺絲刀傾斜,拆下LS-MR1。
① LS-MR1的固定用掛鉤上部與下部大小各異。確認后,將LS-MR1上下部的固定用掛鉤插入檢測頭的上下固定凹槽中。 ② 安裝后,請確認LS-MR1切實固定在檢測頭上。 |
 |
配線
· 請務必在切斷電源的狀態下進行配線作業和連接作業。
·請確認電源的變動,以免電源輸入超過額定范圍。
· 外加超過額定范圍的電壓或直接連接在交流電源上,可能導致?lián)p壞或燒毀事故,敬請注意。
· 負載短路或配線錯誤可能導致?lián)p壞或燒毀事故,敬請注意。
· 請避免與高壓線和動力線并行配線,或使用同一配線管。否則會因電磁感應而導致誤動作。
· 請務必在直流電源中使用隔離變壓器。如果使用自耦變壓器,可能會損壞本體或電源。
· 請務必在連接器型LS-401(P)中使用另行出售的單觸式電纜。另外,延長電纜時,可通過截面積為0.3mm2以上的電纜將全長延長至100m。不過,為避免干擾,請盡量縮短配線。
其它
· 使用時請避開電源接通時的過渡狀態(0.5s)。
· 與其它模式相比,U-LG模式具備較高的靈敏度,因此容易受到外部干擾的影響。請?jiān)诖_認使用環境后再使用。
·請勿在室外使用。
·請勿在蒸汽、灰塵等較多的場所使用。
· 請勿使產品和稀釋劑等有機溶劑或水、油以及油脂直接接觸。
·不能在具有可燃性、爆炸性的氣體環境中使用。
·切勿對產品進行分解維修或改造。
放大器

按下MODE按鈕并按圖所示切換模式。
·各項目的設定,請?jiān)谠O(shè)定為輸出1或2之后進行。NAVI模式時請按MODE按鈕兩秒以上。設定為輸出1時Select1指示燈(黃色)亮起,設定為輸出2時elect2指示燈(黃色)亮起。 ·輸出1和輸出2個別所能設定的內容僅為如下所記項目。下記項目以外為共同的內容。(但是,用直接代碼進行的設定僅可以設定輸出工作中的輸出1/2組合。輸出工作以外僅輸出1為有效。) 1基準值 2輸出工作 3定時工作和定時時間 4檢測模式 |
 |
· MODE指示燈·RUN(綠色)亮起時可以微調基準值。 · 突出開關倒向“+”或“-”側時,基準值上下調整。
 設定為窗式比較模式或者應差模式時,如果突出開關倒向“+”或“-”側,RUN模式設定的輸出1“ 或者“ ”顯示后基準值上下調整。 設定為輸出1“ ”的狀態下,突出開關倒向“+”側時,如下顯示。
 |
MODE指示燈·RUN(綠色)亮起時,同時持續按突出開關和MODE按鈕3秒以上,按鈕操作鎖定。再次持續按住3秒以上,鎖定解除。
· MODE指示燈·TEACH(黃色)燈亮?xí)r,可以進行基準值的設定。
通常模式
<2點教導> ·為對有無物體狀態這2點進行教導,并設定基準值的方法。通常用這種方法設定。 |
<限定教導> · 為只對無物體狀態(入光量穩定的狀態)進行教導,并檢測有背景物體及微小物體的基準值設定方法。 |
 |
①按下MODE按鈕一次,為“TEACH模式”。 有物體狀態下按突出開關。 ②無物體狀態按下突出開關。 MODE指示燈·TEACH(綠色)閃爍。 ③步驟①和②的中間可以設定基準值。 可以進行穩定檢測時:紅色數字顯示部“ ”亮起。 不可以進行穩定檢測時:紅色數字顯示部“ “亮起。 |
 |
①按下MODE按鈕一次,為“TEACH模式”。 無物體狀態按下突出開關。 ②MODE指示燈·TEACH(綠色)閃爍。 ③將突出開關倒向“+”或“-”側。 若倒向“+”側,轉換至相對步驟1約高15%的基準值(低靈敏度)側。(注) 若倒向“-”側,轉換至相對步驟1約低15%的基準值(高靈敏度)側。(注) 注:轉換量的約15%為初始值。轉換量在PRO1模式可以約5~200%(1%單位)進行切換。 ④可以進行穩定檢測時:紅色數字顯示部“ ”亮起。 不可以進行穩定檢測時:紅色數字顯示部“ ”亮起。 |
<全自動教導> ·在不停止生產線繼續移動物體的狀態下設定基準值時,用全自動教導進行設定。 |
 |
①按下MODE按鈕一次,為“TEACH模式”。在物體運行狀態下長時間按住突出開關。 ②綠色數字顯示部顯示為“ ”,有物體通過時就松開突出開關。 MODE指示燈·TEACH(綠色)閃爍。 ③可以進行穩定檢測時:紅色數字顯示部“ ”亮起。 不可以進行穩定檢測時:紅色數字顯示部“ ”亮起。 |
窗式比較模式、應差模式·窗式比較模式為從各種大小形態各異的物體中檢測出中間的物體時使用。
·應差模式為調整應差,即使凹凸不平的物體也能消除凹凸部的影響,從而穩定的進行檢測。
·由PRO6模式預先進行選擇。詳情請參閱“PRO模式·PRO6模式設定”。
<1點教導> ·為任意設定轉換值,并根據1點教導設定基準值范圍的方法。 |
窗式比較模式
![窗式比較模式]](/Editor/UploadFiles/products02/20081223144613216.gif) 應差模式
 |
 |
①按下MODE按鈕一次,為“TEACH模式”。此時,綠色數字顯示部為“ ”。 在有物體的狀態下按下突出開關。 |
②從綠色數字顯示部的入光量引入轉換值(100digit或15%)的基準值(1_SL)和從入光量加上轉換值 (100digit或15%)的基準值(2_SL)交替閃爍。(注1) (注2) 可以進行穩定檢測時:紅色數字顯示部“ ”亮起。 不可以進行穩定檢測時:紅色數字顯示部“ ”亮起。 |
注:1) 轉換值的100digit或者15%為初始值。轉換值可用PRO6模式進行設定。 注:2)設定后的值超過最大(最小)時,固定為最大(最小)靈敏 |
<2點教導> ·為進行2點(P-1、P-2)的教導,并設定基準值范圍的方法。 |
窗式比較模式
 應差模式
 |
 |
①按下MODE按鈕一次,為“TEACH模式”。此時,綠色數字顯示部為“ ”。 在有物體的狀態下按下突出開關。 |
②綠色數字顯示部閃爍為“ ”。 第二次,在有物體的狀態下按下突出開關。 |
③綠色數字顯示部第1點的值(1_SL)和第2點的值(2_SL)交替閃爍。(注) 可以進行穩定檢測時:紅色數字顯示部“ ”亮起。 不可以進行穩定檢測時:紅色數字顯示部“ ”亮起。 |
注:設定后的值超過最大(最小)時,固定為最大(最小)靈敏度。 |
|
|
|
<3點教導> ·為進行3點(P-1、P-2、P-3)的教導,如下圖所示在“A”與“B”中間設定基準值(1_SL)和在“B”與“C”中間設定基準值(2_SL),并設定基準值范圍的方法。 ·P-1、P-2、P-3教導后,自最小值開始按“A”“B”“C”依次自動并列變換。 |
 |
 |
①按下MODE按鈕一次,為“TEACH模式”。此時,綠色數字顯示部為“ ”。 在有物體的狀態下按下突出開關。 |
②綠色數字顯示部閃爍為“ ”。 第二次,在有物體的狀態下按下突出開關。 |
③綠色數字顯示部閃爍為“ ”。 第三次,在有物體的狀態下按下突出開關。 |
④綠色數字顯示部為“A”與“B”中間的基準值(1_SL)和“B”與“C”中間的基準值(2_SL)交替閃爍。(注) 可以進行穩定檢測時:紅色數字顯示部“ ”亮起。 不可以進行穩定檢測時:紅色數字顯示部“ ”亮起。 |
注:設定后的值超過最大(最小)時,固定為最大(最小)靈敏度。 |
微分檢測模式
·僅檢測光量的急劇變化的模式。 ·用PRO6模式預先選擇。詳情請參閱“PRO模式·PRO6模式設定”。 ·用PRO6模式設定微分模式時,為最大靈敏度(最小基準值)。 基準值可用基準值微調模式進行設定。 詳情請參閱“基準值微調模式”。 |
〈微分模式時的幅度調整〉
 |
·MODE指示燈·PRO(黃色)亮?xí)r,
可以進行PRO模式的設定。
PRO1模式設定 |
PRO2模式設定 |
 |
 |
PRO3模式設定 |
關于光通信 ·通過光通信綜合使用數據庫載入/保存功能和復制功能時,只能從操作中的放大器(主機)向右側連接的放大器(子機)進行載入/保存和復制。但是,若子機的放大器在設定中(顯示部閃爍)或處于PRO模式設定狀態以及通信設定于未許可時,載入/保存以及復制不能進行。并且,光通信進行時檢測操作停止。 |
 |
 |

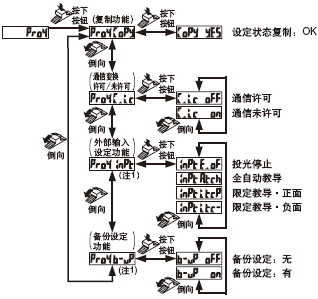

PRO4模式設定 |
PRO5模式設定 |
 |
 |
PRO6模式設定 |
|
●輸出1時 |
●輸出2時 |
 |
 |

綠色數字顯示部

紅色數字顯示部
尺寸(單位:mm)
LS-H91(-A) LS-H91F(-A) 檢測頭 |
LS-H92 LS-H92F 檢測頭 |
 |
 |
LS-H21(-A) LS-H21F(-A) 檢測頭 |
LS-H22 LS-H22F 檢測頭 |
 |
 |
LS-401 LS-401P 放大器 |
LS-401-C2 LS-401P-C2 放大器 |
 |
 |
CN-74-C1 CN-74-C2 CN-74-C5 母電纜(另售) |
CN-72-C1 CN-72-C2 CN-72-C5 子電纜(另售) |
 |
 |
MS-DIN-E 尾盤(另售) |
RF-230 反射鏡[LS-H92(F)上附帶] |
 |
![RF-230 反射鏡[LS-H92(F)上附帶]](/Editor/UploadFiles/products02/20081223144617708.gif) |
RF-330 反射鏡(LS-H91上附帶) |
RF-310 反射鏡(另售) |
 |
 |
RF-33 RF-31 反射帶(另售) |
 |
|
MS-DIN-2 放大器安裝支架(另售) |
MS-CX-1 檢測頭安裝支架(另售) |
 |
 |
MS-CX-2 檢測頭安裝支架(另售) |
MS-CX-3 檢測頭安裝支架(另售) |
 |
 |
MS-CX-4 檢測頭安裝支架(另售) |
 |
MS-CX-11 光軸微調安裝支架(另售) |
 |
MS-RF23 RF-230用反射鏡安裝支架(另售) |
 |
安裝圖
 |
MS-AJ1 通用傳感器安裝架(另售) |
注: 該尺寸是指活動部位的可調范圍。 |
MS-AJ2 通用傳感器安裝架(另售) |
注: 該尺寸是指活動部位的可調范圍。 |
MS-AJ1-A 通用傳感器安裝架(另售) |
 注:1) 該尺寸是指活動部位的可調范圍。 2) 有關傳感器安裝支架的尺寸,請參閱MS-AJ1/AJ2(基本組件)。 |
MS-AJ2-A 通用傳感器安裝架(另售) |
 注: 1) 該尺寸是指活動部位的可調范圍。 2) 有關傳感器安裝支架的尺寸,請參閱MS-AJ1/AJ2(基本組件)。 |
