小型光電傳感器
CX-400系列
特點:國際標準光電傳感器,種類齊全!

產品特點
總計116種型號,豐富又齊全CX-400系列具備優異的基本性能和理想的性價比,再加上產品規格豐富,您一定能找到所需的傳感器。
產品類型 |
檢測距離 |
透過型(長距離檢測) |
15m |
透過型 |
10m |
回歸反射型(長距離檢測) |
5m |
回歸反射型(帶偏極濾光器) |
3m |
回歸反射型(透明物體檢測用) |
0.1~2m |
回歸反射型(透明物體檢測用) |
50~500mm |

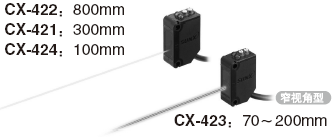

擴散反射型(800mm型) |
800mm |
擴散反射型(300mm型) |
300mm |
擴散反射型(100mm型) |
100mm |
擴散反射型(窄視角) |
70~200mm |
距離設定反射型 |
20~300mm |
距離設定反射型 |
15~100mm |
距離設定反射型 |
2~50mm |
距離設定反射型(小光點) |
2~50mm |
輸出方式 |
NPN、PNP |
連接方式(注1) |
電纜型、M8連接器型、M12中繼連接器型 |
電纜型 電纜長度(注2) |
0.5m、2m、5m | 注:1) 距離設定反射型僅限電纜型和M8連接器型。 注:2) 距離設定反射型僅限電纜長度2m型(標準)。
|
抗油、冷卻液的能力強 CX-41□/42□/49□透過型、回歸反射型(CX-48□除外)及擴散反射型的透鏡材質采用抗冷卻液能力強的丙烯。即使安裝在油霧飛散的金屬加工機械的周邊,亦可放心使用。并具備IP67的防護等級(IEC)。
試驗油 |
JIS標準 |
產品名稱 |
潤滑油 |
— |
VELOCITY OIL No.3 |
非水溶性切削液 |
2型5號 |
DUFFNEY CUT AS-30D |
2型11號 |
YUSHIRON OIL No.2ac(注1) |
水溶性切削液 |
W1型1號 |
YUSHIRON LUBIC HWC68(注1) |
W2型1號 |
YUSHIROKEN S50N(注1) | 1,000小時/浸漬(水深0m)/絕緣電阻20MΩ/250V 注:1) YUSHIRON和YUSHIROKEN是YUSHIRO化學工業株式會社的注冊商 標。
|
抗酒精的能力強 CX-44□/48□ |
正面蓋罩、顯示蓋罩的材質采用抗酒精能力強的聚碳酸酯。即使安裝在潑灑酒精清洗液的食品加工機械的周邊,亦可放心使用。并具備IP67的防護等級(IEC)。 |
 注:安裝時,請避免使清洗液沾到附帶于CX-48□中的反射鏡上。 |
用途
檢測送帶機構的浮標 |
在灰塵、粉塵較多的場所檢測物體 |
確認在傳送帶上的通過情況 |
 |
 |
 |
檢測玻璃瓶 |
檢測小型藥片 |
檢測薄型餅干 |
 |
 |
 |
基本性能
紅外光束之強光束 CX-412 |
以2%以下的應差可檢測小到0.4mm的高低差 CX-441/443 |
實現檢測距離為15m的長距離檢測。強勁的穿透力,亦可用于包裝物內部的檢測等。
 |

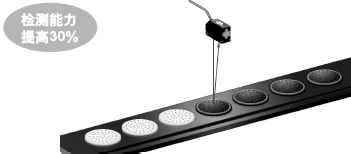

相對于原有型號,先進的光學系統將檢測性能提高約2.5倍。即便是小到0.4mm的高低差亦可準確地檢測出。
 |
不易受顏色的影響 CX-441/443 |
回歸反射型(帶偏極濾光器) CX-491 |
無論是白色工件,還是黑色工件,均可按照幾乎相同的距離 進行檢測。即使流水線上存在不同顏色的工件,需要切換工 序時,也無需使用調節器調節。
 設定距離為50mm的白色無光澤紙張和亮度為5的無光澤紙張(灰色)之間的 檢測距離差低于1%。 |
內置偏極濾光器,就連鏡面體亦可穩定檢測。
 |
透明物體檢測專用型問世 CX-48□ |
采用獨特的光學系統和專門檢測透明物體的電路。與以往產品相比,可穩定地檢測更薄的透明物體。
 |
CX-48□可檢測的各類透明物體(典型示例)
檢測物體 |
檢測物體的大小 |
板式玻璃 |
□50mm |
t=0.7mm |
圓柱形玻璃 |
φ 50mm R=50mm |
t=1.3mm |
丙烯板 |
□50mm |
t=1.0mm |
苯乙烯(塑料軟盒) |
□50mm |
t=0.9mm |
食品包裝袋 |
□50mm |
t=10μm |
煙盒薄膜 |
□50mm |
t=20μm |
塑料袋 |
□50mm |
t=30μm |
PET瓶(500mR) |
□φ 66mm | 反射鏡設定距離 CX-481:300~500mm、CX-482:1~2m [反射鏡RF-230·處于最佳狀態(注1)] 檢測物體的通過位置位于傳感器和反射鏡的中間時。 R :圓柱形玻璃的長度 t :檢測物體的厚度 注:1) 所謂最佳狀態,是指在無檢測物體的狀態下,穩定指示燈恰好點亮?xí)r設定靈敏度的狀態。 |
綽綽有余的檢測距離(5m) |
省電 |
使用便于對準光軸的紅色光束型產品,可進行長度為5m的長距離檢測。亦可滿足橫向?qū)挾容^寬的自動卷簾門的需求。 |
 |
與以往產品相比,CX-400系列最多可降低約55%的消耗電流。亦有助于環保。 |
 |
環境性能
耐塵、耐臟 CX-412 |
抗干擾 |
采用紅外光束作為光源。 與紅色光束型產品相比,更加耐塵、耐臟。 |
 |
大幅提高抗擊變頻光束等的干擾光束、高壓變頻馬達等產生的高頻干擾、電氣干擾的能力。 |
 |
適應嚴寒地帶的能力也很強即使是在-25°C的嚴寒地帶,亦可發揮出穩定的性能。 |
安裝
采用高亮度光點光,便于對準光軸 CX-423 |
采用高亮度光點光,便于對準光軸 CX-44□ |
采用可視性良好的高亮度紅色LED光點光,使得檢測位置一目了然。此外,當設定距離為100mm時可采用約φ 2mm的超小光點;當設定距離為200mm時可采用約φ 5mm的小光點。還能檢測細小 的工件。 |
 |
大幅提高抗擊變頻光束等的干擾光束、高壓變頻馬達等產生的高頻干擾、電氣干擾的能力。 |
 |
|
操作性

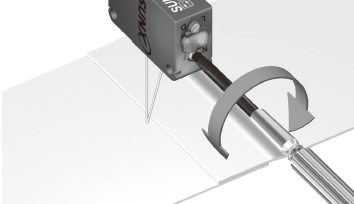

減少光點調節器的調節工時 CX-42□ |
亦可適用于微妙的檢測CX-44□ |
根據檢測距離的不同,備有豐富齊全的品種。因此,可很方便地對光點進行最佳調整。
 |
裝備5轉型光點調節器?蓪距離進行精確的設定,非常簡便。
 |
品種豐富

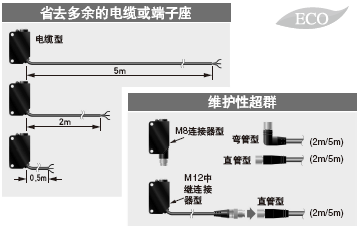

節省施工 |

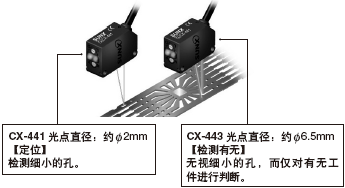

可根據用途進行選擇的2種光點直徑 CX-441/443 |
備有M8連接器型和M12中繼連接器型。有助于減少安裝、維護工時。此外,電纜型的電纜長度備有0.5m、2m和5m型。不會出現多余的廢棄物。
 |
在檢測距離為50mm的傳感器產品中備有最適用于檢測細小工件的小光點(約φ 2mm型)以及亦可適用于孔較多或容易顫振的工件的大光點(約φ 6.5mm型)。
 |
功能

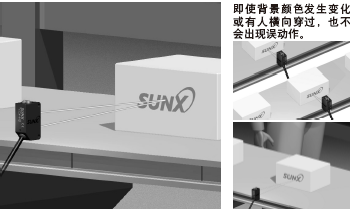

利用BGS/FGS功能亦可輕松實現精確的設定! CX-44□
|
|
無背景時 |
有背景時 |
工件與背景物體分離時
 |

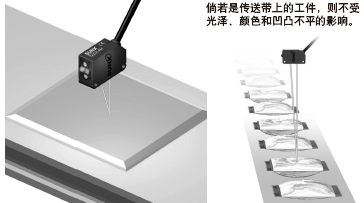

背景物體緊貼工件時 工件上有光澤或凹凸不平時
 |

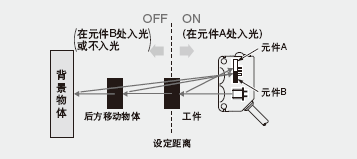

關于BGS(背景抑制)功能 |

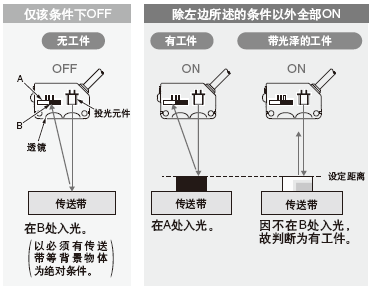

關于FGS(前景抑制)功能 |
僅在受光元件(對分元件)A處入光時判斷為有工件。 用于工件和背景物體分離時。 檢測原理和以往的距離設定反射型相同。 |
不在受光元件(對分元件)B處入光時判斷為有工件。 因此,亦可檢測帶光澤的工件。在背景物體緊貼工件或檢測物體帶光澤時使用該功能將非常方便。 |
 |
 |
其它

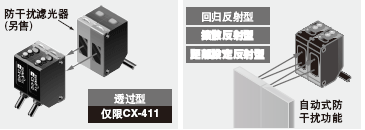

抗干擾 |
節省資源 |
利用防干擾功能最多可緊貼安裝2臺傳感器。
 |
SUNX考慮到環保而采用簡易式包裝,減少垃圾的產生。此外,由于包裝袋的材料為聚乙烯,因此即使將其焚燒也不會產生有害氣體。
|
訂購指南
種類 |
形狀 |
檢測距離 |
型號(注1) |
投光元件 |
NPN輸 |
PNP輸出 |
透過型 |
———— |
 |
10m |
CX-411 |
CX-411-P |
紅色LED |
長距離 |
15m |
CX-412 |
CX-412-P |
紅外LED |
回歸反射型 |
帶偏極 濾光器 |
 |
3m(注2) |
CX-491 |
CX-491-P |
紅色LED |
長距離 |
5m(注2) |
CX-493 |
CX-493-P |
透明物體檢測用 |
50~500mm(注2) |
CX-481 |
CX-481-P |
紅外LED |
0.1~2m(注2) |
CX-482 |
CX-482-P |
擴散反射型 |
———— |
 |
100mm |
CX-424 |
CX-424-P |
紅外LED |
300mm |
CX-421 |
CX-421-P |
800mm |
CX-422 |
CX-422-P |
窄視角型 |
 |
70~200mm |
CX-423 |
CX-423-P |
紅色LED |
距離設定反射型 |
小光點型 |
 |
2~50mm |
CX-441 |
CX-441-P |
紅色LED |
———— |
CX-443 |
CX-443-P |
15~100mm |
CX-444 |
CX-444-P |
20~300mm |
CX-442 |
CX-442-P |
注:傳感器主體未附帶安裝支架,以便可按照安裝方法進行選擇。請選購另行出售的傳感器安裝支架。
注:1) 記載于透過型產品銘牌的型號中存在符號“E”的機型指的是投光器、 存在符號“D”的機型指的是受光器。 (例)CX-411的投光器:CX-411E、CX-411的受光器:CX-411D 注:2) 回歸反射型的檢測距離是指相對于反射鏡RF-230的值。此外,檢測距離表示可檢測物體的范圍。 下表中的檢測距離A因檢測物體的形狀等不同,可能發生變化。請務必使用實際的檢測物體進行動作確認。 |
 |
|
CX-491□ |
CX-493□ |
CX-481□ |
CX-482□ |
A |
0~3m |
0~5m |
50~500mm |
0.1~2m |
B |
0.1~3m |
0.1~5m |
100~500mm |
0.8~2m | |
0.5m/5m電纜長度型
備有0.5m和5m電纜長度型(標準為2m)。
若是0.5m電纜長度型,則請?jiān)谛吞?hào)末尾加注“-C05”后再行訂購。若是5m電纜長度型,則請?jiān)谛吞?hào)末尾加注“-C5”后再行訂購。(但CX-44□不配備電纜。)
(例)CX-411-P的0.5m電纜長度型為“CX-411-P-C05” CX-411-P的5m電纜長度型為“CX-411-P-C5”

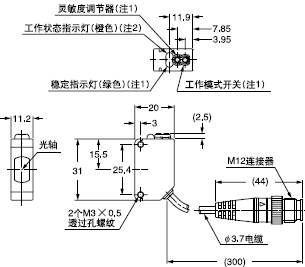

M8連接器型、M12中繼連接器型
備有M8連接器型和M12中繼連接器型。
若是M8連接器型,則請?jiān)谛吞?hào)末尾加注“-Z”后再行訂購。若是M12中繼連接器型,則請?jiān)谛吞?hào)末尾加注“-J”后再行訂購。(但CX-44□不配備M12中繼連接器型。)
(例)CX-411-P的M8連接器型為“CX-411-P-Z” CX-411-P的M12中繼連接器型為“CX-411-P-J”
·匹配電纜(透過型需要2根電纜。)
種類 |
型號 |
電纜長度 |
說明 |
用于M8插入式連接器型 |
直線型 |
CN-24A-C2 |
2m |
可用于所有型號 |
CN-24A-C2 / CN-24A-C5 |
CN-24AL-C2 / CN-24AL-C5 |
 |
 |
CN-22-C2, CN-22-C5 / CN-24-C2, CN-24-C5 |
 | |
CN-24A-C5
|
5m |
彎頭狀型 |
CN-24AL-C2 |
2m |
CN-24AL-C5 |
5m |
用于M12中繼連接器型 |
2芯 |
CN-22-C2 |
2m |
用于透過型投光器(2芯) |
CN-22-C5 |
5m |
4芯 |
CN-24-C2 |
2m |
可用于所有型號 (CX-44□除外) |
CN-24-C5
|
5m |
附件
RF-230(反射鏡)
配件(另售)
品 名 |
型 號 |
狹縫尺寸 |
檢測距離 |
最小檢測物體 |
狹縫透光罩 |
傳感器 |
單側安裝時 |
雙側安裝時 |
單側安裝時 |
雙側安裝時 |
圓形狹縫透光罩 (僅用于透過型傳感器) |
OS-CX-05 |
CX-411□ |
φ0.5mm |
400mm |
20mm |
φ12mm |
φ0.5mm |
CX-412□ |
600mm |
30mm |
OS-CX-1 |
CX-411□ |
φ1mm |
900mm |
100mm |
φ12mm |
φ1mm |
CX-412□ |
1.35m |
150mm |
φ1.5mm |
OS-CX-2 |
CX-411□ |
φ2mm |
2m |
400mm |
φ12mm |
φ2mm |
CX-412□ |
3m |
600mm |
φ3mm |
方形狹縫透光罩(僅用于透過型傳感器) |
OS-CX-05×6 |
CX-411□ |
0.5×6mm |
2m |
400mm |
φ12mm |
0.5×6mm |
CX-412□ |
3m |
600mm |
OS-CX-1×6 |
CX-411□ |
1×6mm |
3m |
1m |
φ12mm |
1×6mm |
CX-412□ |
4.5m |
1.5m |
OS-CX-2×6 |
CX-411□ |
2×6mm |
5m |
2m |
φ12mm |
2×6mm |
CX-412□ |
7.5m |
3m |
品名 |
型號 |
檢測距離 |
最小檢測物體 |
注: 1) 為雙側安裝時的值。 2) 請將CX-491□/493□和反射鏡之間的距離設定為0.1m以上。CX-48□則參閱下表。檢測距離A因檢測物體的形狀等不同,可能發生變化。請務必使用實際的檢測物體進行動作確認。
型號 |
A |
B |
傳感器 |
反射鏡 |
CX-481□ |
RF-220 |
50~300mm |
100~300mm |
CX-482□ |
RF-220 |
0.1~1.3m |
0.5~1.3m |
RF-210 |
0.1~0.6m |
0.3~0.6m | |
防干擾濾光器 ( CX-411□專用) |
PF-CX4-V(縱向) |
5m(注1) |
φ12mm(注1) |
PF-CX4-H(橫向) |
5m(注1) |
φ12mm(注1) |
反射鏡 (回歸反射型專用) |
RF-210 |
CX-491□ |
1m(注2) |
30mm |
CX-493□ |
1.5m(注2) |
CX-481□ |
—— |
CX-482□ |
0.1~0.6m(注2) |
RF-220 |
CX-491□ |
1.5m(注2) |
35mm |
CX-493□ |
3m(注2) |
CX-481□ |
50~300mm(注2) |
CX-482□ |
0.1~1.3m(注2) |
圓形狹縫透光罩 |
方形狹縫透光罩 |
防干擾濾光器 |
反射鏡 |
單觸連接安裝在傳感器前部。 · OS-CX-□
 |
單觸連接安裝在傳感器前部。 · OS-CX-□×6
 |
2臺CX-411□可貼近安裝在一起。 · PF-CX4-V · PF-CX4-H
 |
· RF-210
 · RF-220
 |
品 名 |
型 號 |
說 明 |
反射鏡安裝支架 |
MS-RF21-1 |
RF-210用保護性安裝支架 保護反射鏡免受損壞并保持對齊狀態。 |
MS-RF22 |
適用于RF-220 |
MS-RF23 |
適用于RF-230 |
反光帶 |
RF-11 |
·檢測距離(注4): 0.5m [CX-411□] 0.8m [CX-493□] |
·周圍溫度:-25~+50°C ·周圍濕度:35~85%RH 注: 1) 反光帶不能受到重壓,如受壓過大性能會下降。 2) 請勿切斷反光帶,否則會降低檢測性能。 ·周圍溫度:-25~+55°C ·周圍濕度:35~85%RH |
RF-12 |
·檢測距離(注4): 0.7m [CX-411□] 1.2m [CX-493□] |
RF-13 |
·檢測距離(注4): 0.5m [CX-491□] 0.8m [CX-493□] |

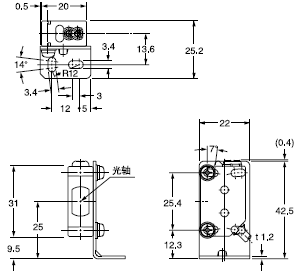

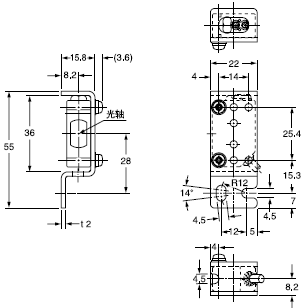

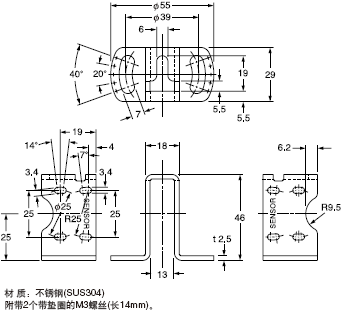

傳感器 安裝支架 (注1) |
MS-CX2-1 |
立式安裝支架也可用于安裝RF-210。 |
透過型傳感器 需要2套安裝支架。 |
MS-CX2-2 |
橫向安裝支架也可用于安裝RF-210。 |
MS-CX2-4 |
保護性安裝支架 |
MS-CX2-5 |
下向式安裝支架 |
MS-CX-3 |
倒裝式安裝支架 |

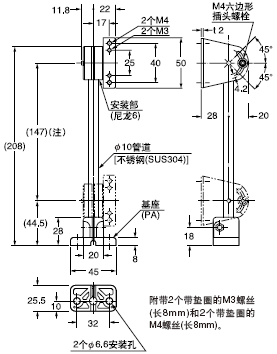

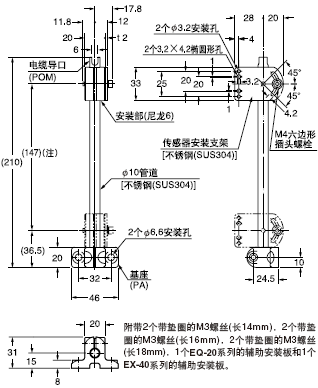

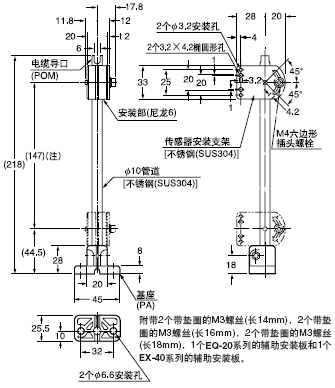

通用傳感器 安裝架 (注2) |
MS-AJ1 |
水平安裝型 |
基本裝配 |
MS-AJ2 |
垂直安裝型 |
MS-AJ1-A |
水平安裝型 |
側臂裝配 |
MS-AJ2-A |
垂直安裝型 |
MS-AJ1-M |
水平安裝型 |
反射鏡裝配 |
MS-AJ2-M |
垂直安裝型 |
傳感器檢查器 (注3) |
CHX-SC2 |
有利于透過型傳感器的光軸對齊,最佳受光位置通過指示燈和聲音信號指示。 |
注:1) 插入式連接器型傳感器由于連接器的突出部分不能使用某些傳感器安裝支架。
注:2) 有關通用傳感器安裝架,詳情請參閱《特殊用途、外圍設備篇產品目錄》。
注:3) 有關傳感器檢查器CHX-SC2,詳情請參閱《特殊用途、外圍設備篇產品目錄》。
注:4) 傳感器和反光鏡之間的距離設置為0.1m(CX-482□1為0.4m)以上。

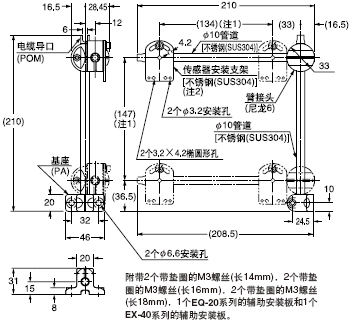

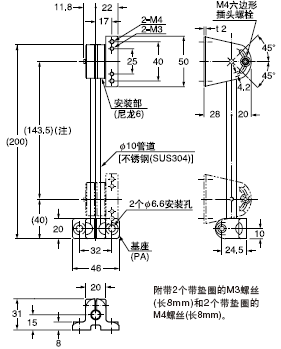

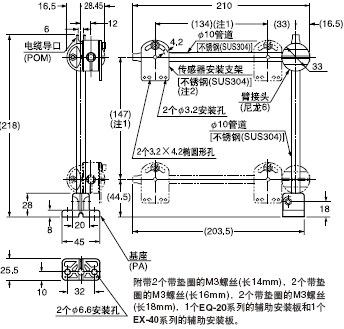

通用傳感器安裝架 |
·MS-AJ1 |
MS-AJ1-A |
MS-AJ1-M |
·MS-AJ2 |
 |
 |
 |
 |
MS-AJ2-A |
MS-AJ2-M |
|
 |
 |

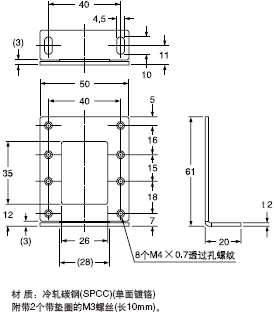

反射鏡安裝支架 |
MS-RF23 |
MS-RF22 |
MS-RF21-1 |
|
 附帶2個帶墊圈M4螺絲(長10mm)。 |
 附帶2個帶墊圈M3螺絲(長8mm)。 |
 附帶2個帶墊圈M3螺絲(長12mm)。 |
反光帶 |
RF-11 |
RF-12 |
RF-13 |
|
 |
 |
 |

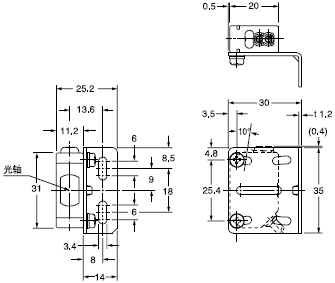

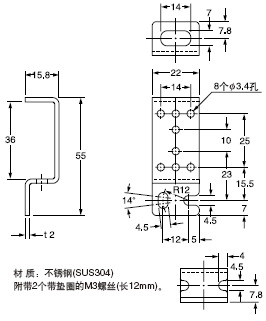

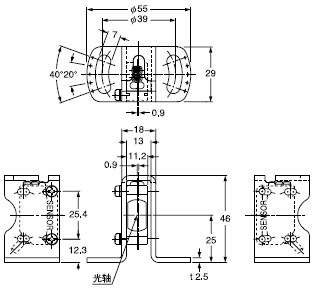

傳感器安裝支架 |
MS-CX2-1 |
MS-CX2-2 |
MS-CX2-4 |
MS-CX2-5 |
 附帶2個帶墊圈M3螺絲(長12mm)。 |
 附帶2個帶墊圈M3螺絲(長12mm)。 |
 附帶2個帶墊圈M3螺絲(長14mm)。 |
 附帶2個帶墊圈M3螺絲(長12mm)。 |
傳感器安裝支架 |
傳感器檢查器 |
|
MS-CX-3 |
CHX-SC2 |
 附帶2個帶墊圈M3螺絲(長12mm)。 |
 |
技術信息
種 類 |
透過型 |
回歸反射型 |
擴散反射型 |
|
長檢測 距離 |
帶偏極濾光器 |
長檢測距離 |
透明體檢測用 |
100mm型 |
300mm型 |
800mm型 |
窄視角型 |
NPN輸出型 |
CX-411 |
CX-412 |
CX-491 |
CX-493 |
CX-481 |
CX-482 |
CX-424 |
CX-421 |
CX-422 |
CX-423 |
PNP輸出型 |
CX-411-P |
CX-412-P |
CX-491-P |
CX-493-P |
CX-481-P |
CX-482-P |
CX-424-P |
CX-421-P |
CX-422-P |
CX-423-P |
檢測距離 |
10m |
15m |
3m(注1) |
5m(注1) |
50~500mm (注2) |
0.1~2m (注2) |
100mm(注2) |
300mm(注2) |
800mm(注2) |
70~200mm(注2) |
檢測物體 |
φ12mm以上不透明體(注3) |
φ 50mm 以上不透明體,半透明或光澤物體(注1) |
φ 50mm 以上不透明體, 半透明體(注1) |
φ 50mm以上透明體,不透明體, 半透明體(注2)(注5) |
不透明,半透明或透明體 |
不透明,半透明或透明體(最小檢測物體:φ 0.5mm 銅線) |
應差 |
———— |
工作距離的15%以下 |
重復精度(與檢測軸垂直) |
0.5mm以下 |
1mm以下 |
0.5mm以下 |
電源電壓 |
12~24V DC±10% 脈動P-P 10%以下 |
消耗電流 |
投光器: 20mA以下 受光器: 20mA以下 |
投光器: 25mA以下 受光器: 20mA以下 |
20mA以下 |
25mA以下 |
20mA以下 |

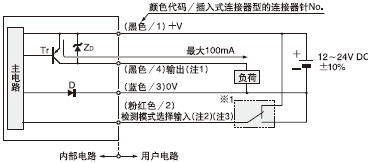

輸出 |

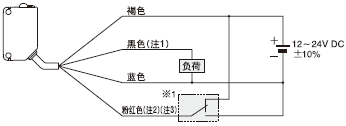

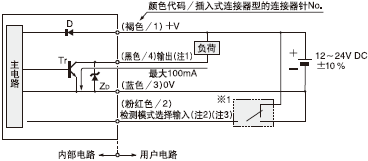

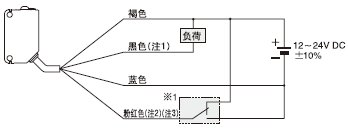

<NPN輸出型> NPN開路集電極晶體管 ·最大流入電流:100mA ·外加電壓: 30V DC 以下(輸出和0V之間) ·剩余電壓: 1V以下(流入電流為100mA時) 0.4V以下(流入電流為16mA時) |
<PNP輸出型> PNP開路集電極晶體管 ·最大源電流:100mA ·外加電壓: 30V DC以下(輸出和+V之間) ·剩余電壓: 1V以下(源電流為100mA時) 0.4V以下(源電流為16mA時) | |
輸出工作 |
輸出工作可在入光時ON或非入光時ON之間切換 |
短路保護 |
裝備 |
反應時間 |
1ms以下 |
工作狀態指示燈 |
橙色LED(輸出ON時亮起)(安裝于透過型傳感器的受光器側) |
穩定指示燈 |
綠色LED(穩定入光或穩定非入光時亮起)(安裝于透過型傳感器的受光器側) |
電源指示燈 |
綠色LED (電源ON時亮起) (安裝于投光器側) |
———— |
靈敏度調節器 |
持續可變調節器(安裝于透過型傳感器的受光器側) |
自動防干擾功能 |
有了防止干擾濾光器(另售),2套傳感器可貼近安裝在一起( 檢測距離:5m) |
—— |
裝備(2套傳感器可貼近安裝在一起) |
環 境 性 能 |
保護構造 |
IP67(IEC) |
周圍溫度 |
-25~+55°C(注意不可結露、結冰),存儲:-30~+70°C |
周圍濕度 |
35~85% RH,存儲:35~85% RH |
周圍照明度 |
白熾燈:受光面照明度3,000 x |
耐電壓 |
AC1,000V 1分鐘,所有電源連接端子與外殼之間 |
絕緣電阻 |
所有電源連接端子與外殼之間,20MΩ以上,基于DC250V的高阻表 |
耐振動 |
頻率10~500Hz,雙振幅1.5mm(最大10G),X,Y和Z各方向2小時 |
耐沖擊 |
加速度500m/s2(約50G),X,Y和Z各方向3次 |
投光二極體 |
紅色LED (調制式) |
紅外線LED(調制式) |
紅色LED(調制式) |
紅外線LED(調制式) |
紅色LED (調制式) |
投光波峰波長 |
680μm |
870μm |
680μm |
650μm |
870μm |
870μm |
860μm |
860μm |
860μm |
645μm |
材質 |
外殼:PBT,透鏡:丙烯,指示燈罩:丙烯 |
電纜 |
0.2mm2 3芯(透過型投光器:2芯)的橡皮電纜,長2m
|
電纜延長 |
0.3mm2以上的電纜(透過型:投光器和受光器)全長可延長至100m |
重量 |
約50g(透過型投光器:約45g) |
附件 |
———— |
RF-230(反射鏡):1 |
———— |
注:
1) 回歸反射型傳感器的檢測距離與檢測物體是對反射鏡RF-230的值。此外,傳感器和反射鏡之間的距離設置為0.1m以上。
2) 擴散反射型和窄視角擴散反射型傳感器的檢測距離是以白色無光澤紙(200×200mm)為檢測物體的。
3) 如果安裝了狹縫透光罩(另售),可檢測φ 0.5mm的物體(使用圓形狹縫透光罩)。
 |
|
CX-491□ |
CX-493□ |
CX-481□ |
CX-482□ |
A |
0~3m |
0~5m |
50~500mm |
0.1~2m |
B |
0.1~3m |
0.1~5m |
100~500mm |
0.8~2m | |
配件(另售)
種 類 |
距離設定反射型 |
小光點型 |
|
型 號 |
NPN輸出型 |
CX-441 |
CX-443 |
CX-444 |
CX-442 |
PNP輸出型 |
CX-441-P |
CX-443-P |
CX-444-P |
CX-442-P |
可調節距離(注1) |
20~50mm |
20~100mm |
40~300mm |
檢測距離(在最大調節處有白色無光澤紙) |
2~50mm
|
15~100mm |
20~300mm |
應差 |
工作距離的2%以下 |
工作距離的5%以下 |
重復精度 |
沿檢測軸:1mm以下,與檢測軸垂直:0.2mm以下(帶白色無光澤紙) |
電源電壓 |
12~24V DC±10% 脈動P-P10%以下 |
消耗電流 |
25mA以下 |
輸出 |
NPN開路集電極晶體管 ·最大流入電流:100mA ·外加電壓: 30V DC以下(輸出和0V之間) ·剩余電壓: 1V以下(流入電流為100mA時) 0.4V以下(流入電流為16mA時) |
PNP開路集電極晶體管 ·最大源電流:100mA ·外加電壓: 30V DC以下(輸出和+V之間) ·剩余電壓: 1V以下(源電流為100mA時) 0.4V以下(源電流為16mA時) | |
輸出工作 |
可在檢測ON和檢測OFF之間轉換 |
短路保護 |
裝 備 |
反應時間 |
1ms以下 |
工作狀態指示燈 |
裝 備 |
穩定指示燈 |
綠色LED(穩定工作狀態時亮起)(注2) |
距離調節器
|
5回轉機械調節器 |
檢測模式
|
帶有檢測模式選擇輸入線路的BGS/FGS可轉換功能
|
自動防干擾功能(注3) |
裝 備
|
環 境 性 能 |
保護構造 |
IP67(IEC) |
周圍溫度 |
-25~+55°C(注意不可結露、結冰),存儲:-30~+70°C |
周圍濕度 |
35~85%RH,存儲:35~85%RH |
周圍照明度 |
白熾光:受光面照明度3,000 x |
耐電壓 |
AC1,000V 1分鐘,所有電源連接端子與外殼之間 |
絕緣電阻 |
所有電源連接端子與外殼之間,20M 以上,基于DC 250V的高阻表 |
耐振動 |
頻率10~500Hz,雙振幅3mm,X,Y和Z各方向2小時 |
耐沖擊 |
加速度500m/s2(約50G),X,Y和Z各方向3次 |
投光二極體 |
紅色LED(調制式) |
光點直徑 |
約φ 2mm(在50mm檢測距離處) |
約φ 6.5mm(在50mm檢測距離處) |
約φ 9mm(在100mm檢測距離處) |
約φ 15mm(在300mm檢測距離處) |
材質 |
外殼:PBT,前蓋:聚碳酸酯,顯示蓋:聚碳酸酯 |
電纜 |
0.2mm2 4芯的橡皮電纜,長2m |
電纜延長 |
0.3mm2以上的電纜全長可延長至100m |
重量 |
約55g |
注:
1) 可調節范圍指的是用范圍調節器進行設定的最大檢測距離。傳感器可檢測2mm[CX-442(-P):20mm]以外的物體。
2) 有關工作狀態指示燈的詳情參見“使用指南”的“穩定指示燈”(PDF P.46)。
3) 注意檢測會因安裝條件和被檢測物體而不穩定。本產品安裝好后,應用實際檢測物體進行檢查工作。
 |
|
CX-441□/443□ |
CX-444□ |
CX-442□ |
A |
2~50mm |
15~100mm |
20~300mm |
B |
20~50mm |
20~100mm |
40~300mm | |
I/O電路圖和線路圖
NPN輸出型
|
|
 |
 |
注: 1) 透過型的投光器不裝備輸出。 2) 僅CX-44□距離設定反射型裝備檢測模式選擇輸入。使用CX-44□時,請確保檢測模式選擇輸入線(粉紅色/2)已連接。 3) 將連接電纜接至CX-44□的連接器型時,導線顏色為“白色”。 |
注: 1) 透過型的投光器不裝備黑色引線。 2) 僅CX-44□距離設定反射型裝備粉紅色引線。使用CX-44□時,請確保粉紅色引線已連接。 3) 將連接電纜接至CX-44□的連接器型時,導線顏色為“白色”。 |
※1 |
·檢測模式選擇輸入 BGS功能:連接到0V FGS功能:連接到+V |
符號... |
D:反向電源極性保護二極管 ZD:電涌吸收齊納二極管 Tr:NPN輸出晶體管 | |
※1 |
檢測模式選擇輸入 BGS功能:連接到0V FGS功能:連接到+V | 連接器針位置
M8插入式連接器型 |
M12中繼連接器型 |
 |
 | 注:1)透過型的投光器不裝備輸出。 2)僅CX-44□距離設定反射型裝備檢測模式選擇輸入。使用CX-44□時,請確保檢測模式選擇輸入線(粉紅色/2)已連接。
|
PNP輸出型
|
|
 |
 |
注: 1) 透過型的投光器不裝備輸出。 2) 僅CX-44□-P距離設定反射型裝備檢測模式選擇輸入。使用CX-44□-P時,請確保檢測模式選擇輸入線(粉紅色/2)已連接。 3) 將連接電纜接至CX-44□的連接器型時,導線顏色為“白色”。 |
注: 1) 透過型的投光器不裝備黑色引線。 2) 僅CX-44□-P距離設定反射型裝備粉紅色引線。使用CX-44□-P時,請確保粉紅色引線已連接。 3) 將連接電纜接至CX-44□的連接器型時,導線顏色為“白色”。 |
※1 |
·檢測模式選擇輸入 BGS功能:連接到0V FGS功能:連接到+V |
符號... |
D:反向電源極性保護二極管 ZD:電涌吸收齊納二極管 Tr: PNP輸出晶體管 | |
※1 |
·檢測模式選擇輸入 BGS功能:連接到0V FGS功能:連接到+V | 連接器針位置
M8插入式連接器型 |
M12中繼連接器型 |
 |
 | 注: 1)透過型的投光器不裝備輸出。 2)僅CX-44□-P距離設定反射型裝備檢測模式選擇輸入。使用CX-44□-P時,請確保檢測模式選擇輸入線(粉紅色/2)已連接。 |
檢測特性圖(典型)
PNP輸出型 透過型
CX-412□ 透過型
CX-491□ 回歸反射型
CX-493□ 回歸反射型
CX-481□ 回歸反射型
CX-482 □ 回歸反射型
CX-424□ 擴散反射型
|
|
如左圖所示,檢測物體尺寸小于標準尺寸(白色無光澤紙200×200mm)時,檢測距離縮小。 (為繪制左圖,使用的傳感器靈敏度設定在100mm距離時,能檢測一張200×200mm白色無光澤紙。) |
 |
 |
CX-421□ 擴散反射型
|
|
如左圖所示,檢測物體尺寸小于標準尺寸(白色無光澤紙200×200mm)時,檢測距離縮小。 (為繪制左圖,使用的傳感器靈敏度設定在300mm距離時,能檢測一張200×200mm白色無光澤紙。) |
 |
 |
CX-422□ 擴散反射型
|
|
如左圖所示,檢測物體尺寸小于標準尺寸(白色無光澤紙200×200mm)時,檢測距離縮小。 (為繪制左圖,使用的傳感器靈敏度設定在800mm距離時,能檢測一張200×200mm白色無光澤紙。) |
 |
 |
CX-423□ 擴散反射型
|
|
如左圖所示,檢測物體尺寸小于標準尺寸(白色無光澤紙200×200mm)時,檢測距離縮小。 (為繪制左圖,使用的傳感器靈敏度設定在800mm距離時,能檢測一張200×200mm白色無光澤紙。) |
 |
 |
|
在左圖中,檢測區域由斜線表示。然而,由于產品存在細微差別,靈敏度設定必須有足夠的余量。 (左圖所示的亮度可能與實物情況有細微差別) |
|
 |
 |
CX-443□ 距離設定反射型
|
|
設定距離25mm |
設定距離50mm |
 |
 |
 |
|
|
|
 |
 |
這些柱形圖表示各個物體的檢測距離是當距離調節器在使用白色無光澤紙帳時設定于50mm和25mm時所測得的。 | |
 |
這些柱形圖表示各個顏色的檢測距離是當距離調節器在使用白色時設定與50mm和25mm時所測得的。檢測距離同時會由于材質的不同而變化 | |
CX-441□ 距離設定反射型
|
|
設定距離25mm |
設定距離50mm |
 |
 |
 |
|
|
|
 |
 |
這些柱形圖表示各個物體的檢測距離是當距離調節器在使用白色無光澤紙帳時設定于50mm和25mm時所測得的。 | |
 |
這些柱形圖表示各個顏色的檢測距離是當距離調節器在使用白色時設定與50mm和25mm時所測得的。檢測距離同時會由于材質的不同而變化 | |
CX-444□ 距離設定反射型
|
設定距離25mm |
設定距離50mm |
設定距離100mm |
 |
 |
 |
|
|
|
 |
 |
這些柱形圖表示各個顏色的檢測距離是當距離調節器在使用白色時設定于100mm和50mm時所測得的。檢測距離同時會由于材質的不同而變化。 | |
 |
 |
這些柱形圖表示各個物體的檢測距離是當距離調節器在使用白色無光澤紙張時設定于100mm和50mm時所測得的。 | |
CX-442□ 距離設定反射型
|
設定距離100mm |
設定距離200mm |
設定距離300mm |
 |
 |
 |
|
|
|
 |
 |
這些柱形圖表示各個顏色的檢測距離是當距離調節器在使用白色時設定于300mm、200mm和100mm時所測得的。檢測距離同時會由于材質的不同而變化。 | |
 |
 |
這些柱形圖表示各個物體的檢測距離是當距離調節器在使用白色無光澤紙張時設定于300mm、200mm和100mm時所測得的。 | |
使用指南
相同項目
該產品為物體檢測傳感器,不具有保護生命、財產的功能,為防止事故、確保安全,請謹慎使用。
·緊固扭矩應為0.5N·m以下。
·請確認在電源關閉狀態下進行接線。
·請注意錯誤接線會損壞傳感器。
·請確認電源電壓在額定范圍內變化。
·如果電源是由商用開關調節器提供,請確保電源機架接地端(F.G.)接地。
·如果在該產品附近使用產生噪音的設備(開關調節器、轉換發動機等),請將設備機架接地端子(F.G.)接地。
·請勿將電線與高壓線或電源線一起或在同一管線內運行線路,這可能會由于感應而引起故障。
·0.3mm
2以上電纜可延長至100m(透過型:投光器和受光器各1根)。但為減少噪音,使接線盡可能短。
·請不要直接用力彎曲或拉伸傳感器電纜接合處。
·電源接通后的短時間(50ms)內,請勿使用。
·請勿將傳感器直接暴露于快速啟動燈或高頻照明設備的熒光下,這會影響檢測性能。
·本傳感器僅適于室內使用。
·請勿在有過度水蒸汽,灰塵等,或可能與水及腐蝕性氣體直接接觸的地方使用本傳感器。
·請勿將傳感器與水、油、油脂或有機溶液,如稀釋劑等直接接觸。
·本產品不可在有易燃易爆氣體的環境下使用。
·不可拆卸或改裝傳感器。
CX-41□ CX-42□ CX-49□ CX-48□
|
|
 注:1) 透過型傳感器投光器上未裝備。 2)用作透過型傳感器投光器上的電源指示燈(綠色LED)(電源ON時亮起)。 |
工作模式開關 |
說 明 |
 |
當工作模式開關(在透過型傳感器受光器上)按順時針?lè)较虺浞中D(zhuǎn)時(L側)則進入入光時ON模式上。 |
 |
當工作模式開關(在透過型傳感器受光器上)按逆時針?lè)较虺浞中D(zhuǎn)時(D側)則進入非入光時ON模式。 | |
透過型傳感器 |
① 把工作模式開關設為入光時ON模式(L側)。 ② 把投光器和受光器置于同一水平線上,把投光器沿上下左右方向移動觀察工作狀態指示燈(橙色)來判定受光情況的范圍,然后把投光器設定在這個范圍的中間。 ③ 類似地上下左右角度移動調節投光器。 ④ 調節受光器的角度。 ⑤ 檢查穩定指示燈(綠色)是否亮起。 ⑥ 按照需要,用工作模式開關選擇入光時ON或非入光時ON工作模式。 |
 |
回歸反射型傳感器 |
|
① 把工作模式開關設為入光時ON模式(L側)。 ② 把傳感器和反射鏡置于同一水平線上,把反射鏡沿上下左右方向移動觀察工作狀態指示燈(橙色)來判定受光情況的范圍,然后把反射鏡設定在這個范圍的中間。 ③ 類似地上下左右角度移動調節反射鏡。 ④ 調節傳感器的角度。 ⑤ 檢查穩定指示燈(綠色)是否亮起。 ⑥ 按照需要,用工作模式開關選擇入光時ON或非入光時ON工作模式。 |
 |
CX-41□ CX-42□ CX-49□ CX-48□
工作模式開關 |
說 明 |
 |
將靈敏度調節器完全逆時針旋轉至最小靈敏度位置(MIN)。 |
 |
在入光狀態下,緩慢順時針旋轉靈敏度調節器,找到傳感器進入入光操作狀態的A點。 |
 |
在非入光狀態下,繼續按順時針旋轉靈敏度調節器直到傳感器進入入光工作狀態,然后轉回至傳感器回到非入光工作狀態的B點。 (如果靈敏度調節器完全順時針旋轉,傳感器仍未進入入光工作狀態,此時位置即為B點。) |
 |
A和B點中間位置為最佳檢測位置。 | 注:使用“-”型調節螺絲刀(請另行配置)慢慢旋轉調節器。用力過大將損壞調節器。 |
工作模式開關 |
入光狀態 |
非入光狀態 |
透過型 |
 |
 |
回歸反射型 |
 |
 |
擴散反射型 |
 |
 | |
輸出和指示燈之間的關系
入光時ON |
檢測狀態 |
非入光時ON |
穩定指示燈 (綠色LED) |
工作狀態指示燈 (橙色LED) |
輸出 |
輸出 |
工作狀態指示燈 (橙色LED) |
穩定指示燈 (綠色LED) |
○ |
○ |
ON |
穩定入光 |
OFF |
● |
○ |
● |
不穩定入光 |
● |
● |
OFF |
不穩定非入光 |
ON |
○ |
○ |
穩定非入光 |
○ |
○: 亮起 ● : 熄滅
·檢測帶光澤的物體時,請注意以下方面。 1加大圖中所示的距離L。 2安裝時,請使傳感器與檢測物體成10~30°角。 |
 |
·回歸反射型傳感器(帶偏極濾光器)的原理是透過透明薄膜檢測鏡面體和閃光物體。但這樣一來,會因透明薄膜造成偏振光,可能導致無法進行穩定的檢測。 此時,請采取以下措施。
檢測物體示例·用透明包裝袋包裝的罐頭
·經過層合加工的鋁片
·金、銀色(鏡面)標簽或包裝紙
措施·安裝時應確保傳感器和檢測物體成一定角度。
·降低靈敏度。
·使傳感器遠離檢測物體。
·將透明檢測物體的檢測位置設在傳感器和反射鏡的中間,即可實現最穩定的檢測。 將檢測位置設在傳感器或反射鏡的附近,可能導致檢測不穩定。此時,請將檢測位置設在傳感器和反射鏡的中間。 |
 |
·當檢測物體為凹凸不平的塑料容器或玻璃瓶時,根據檢測位置及方向的不同,在受光量上會存在一定的差別。請通過旋轉檢測物體等手段,在確認穩定檢測狀態的同時,調節靈敏度。
·檢測管狀透明檢測物體時,請將透明檢測物體的檢測方向設為A向。若按照B向進行檢測,則可能導致檢測不穩定。

CX-41□
· 通過安裝狹縫透光罩(另售件)(OS-CX-□),能夠檢測小型物體。但這樣的話,檢測距離將會縮短。
安裝方法 ① 首先將固定掛鉤插入固定凹槽中。 ② 將狹縫透光罩向主體上按,然后將固定扣環插入固定凹槽中。 |
 |
拆卸方法 ① 將螺絲刀插入拆卸扣環處。 ② 拉起拆卸扣環時向前拉出。 |
· 通過安裝防干擾濾光器(另售件)(PF-CX4-□),可將2臺CX-411□傳感器貼近安裝在一起。但這樣的話,檢測距離將會縮短。 · 安裝方法同狹縫透光罩。 · 由于有2種防干擾濾光器,因此請按下圖所示將它們分別安裝于各自的投光器、受光器上。如果僅投光器或受光器安裝了防干擾濾光器,或者2臺傳感器安裝了同一種類的防干擾濾光器,則防干擾功能無效。 |
 |
CX-44□
請注意必須根據物體運動的方向安裝傳感器。
 |
不要使傳感器在這個方向進行檢測,可能會導致工作不穩定。
·當檢測一個光澤物體(鋁或銅片等)或有光澤表面或鍍層的物體時,請注意由于角度變化和物體表面褶皺等會出現無法檢測到物體的情況。 ·當傳感器下有光澤物體時,使用傳感器時請稍微向上傾斜以避免錯誤工作。 |
 |
·由于背景處有光澤物體,由于背景物體的角度變化會引起錯誤工作。在這種情況下,傾斜安裝傳感器且用實際檢測物體確認。 ·注意在傳感器正前方有檢測盲區。 |
工作模式 開關 |
說明 |
 |
當工作模式開關按順時針?lè)较虺浞中D(zhuǎn)時(L側)進入檢測ON模式。 |
 |
當工作模式開關按逆時針?lè)较虺浞中D(zhuǎn)時(D側)進入檢測OFF模式。 | 注:使用“-”型螺絲刀(請另行準備)慢慢旋轉調節器。過度用力會對調節器造成損壞。 |
選擇BGS或FGS功能,輸出工作會產生如下變化。
 |
BGS |
檢測ON (L-ON) |
 |
ON OFF |
檢測OFF (D-ON) |
 |
ON OFF |
FGS |
檢測ON (L-ON) |
 |
ON OFF |
檢測OFF (D-ON) |
 |
ON OFF | |
·因?yàn)镃X-440系列使用一種2段光電二極管作為其接收元件,并且根據檢測物體所反射的相關入光角度差異進行檢測,所以輸出和工作狀態指示燈(橙色)將根據物體的距離工作。另外,穩定指示燈(綠色)顯示設定距離的余量。
本產品裝備了BGS/FGS功能。可根據背景和檢測物體的位置選擇BGS或FGS功能。
BGS功能 當檢測物體遠離背景時,使用該功能。
 |
FGS功能 在檢測物體與背景接觸或檢測物體是光澤物體等情況下,使用該功能。
 |
· 使用本產品時,請確定調節距離。
· 由于本產品的距離調節器是5回轉調節器,當點A和點B按下表說明調節時,點A和點B之間可能不止1個回轉。因此切記,旋轉兩個點找到最佳位置。
· 請確認在距離調節之前進行檢測模式選擇輸入(粉紅色/2)接線。如果在距離調節之后接線,檢測領域會發生變化。
· 用“-”型螺絲刀(請另行準備)逐步輕微地旋轉距離調節器。為了保護調節器,如果充分旋轉,距離調節器會空轉。如果調節距離時調節器空轉,請重新進行調節。
使用BGS功能時
步驟 |
說明 |
距離調節器 |
① |
按逆時針?lè)较驅⒕嚯x調節器充分旋轉到最小檢測距離位置。(約40mm,CX-441□為約20mm)。 |
 |
② |
根據要求距離放置檢測物體,按順時針?lè)较蛑鸩叫D(zhuǎn)距離調節器,找到傳感器進入檢測狀態的點A。 |
 |
③ |
移開檢測物體,按順時針?lè)较蜻M(jìn)一步旋轉調節器直到傳感器再次進入檢測狀態。一旦進入,向后旋轉距離調節器直到傳感器回到非檢測狀態。該位置為點B。如果按順時針?lè)较虺浞中D(zhuǎn)調節器,但傳感器仍未進入檢測狀態,調節器充分旋轉到的位置被視為點B。 (由于本傳感器裝備了5回轉的調節器,點A和點B之間可能不止1個回轉。) |
 |
④ |
穩定檢測物體的最佳位置即點A和點B的中點。 |
 |
使用FGS功能時
步驟 |
說明 |
距離調節器 |
① |
按順時針?lè)较驅⒕嚯x調節器充分旋轉到最大檢測距離位置。(約300mm,CX-441□為約50mm)。 |
 |
② |
在傳感器檢測背景的狀態下,按逆時針?lè)较蛑鸩叫D(zhuǎn)距離調節器,找到傳感器進入非檢測狀態的點A。 |
 |
③ |
根據要求距離放置檢測物體,按逆時針?lè)较蜻M(jìn)一步旋轉調節器直到傳感器再次進入非檢測環境。一旦進入,向后旋轉距離調節器直到傳感器回到檢測狀態。該位置為點B。如果按逆時針?lè)较虺浞中D(zhuǎn)調節器,傳感器仍未進入非檢測環境,調節器充分旋轉到的位置被視為點 (由于本傳感器裝備了5回轉的調節器,點A和點B之間可能不止1個回轉。) |
 |
④ |
穩定檢測物體的最佳位置即點A和點B的中點。 |
 |
· 距離調節器是機械操作的。避免摔落或其他震動。
尺寸(單位:mm)

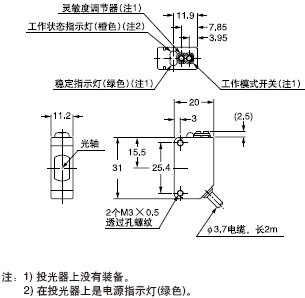

CX-41□傳感器 |

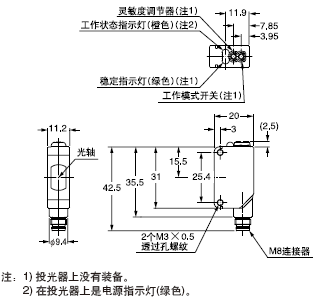

CX-41□-Z 傳感器 |
 |
 |
CX-41□-J 傳感器 |

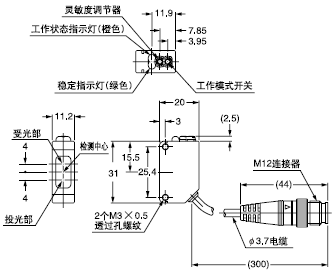

CX-49□ CX-48□ CX-42□ 傳感器 |
 |
 |

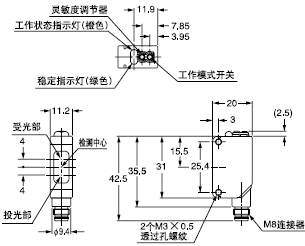

CX-49□-Z CX-48□-Z CX-42□-Z 傳感器 |
CX-49□-J CX-48□-J CX-42□-J 傳感器 |
 |
 |

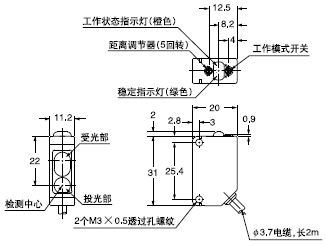

CX-44 傳感器 |

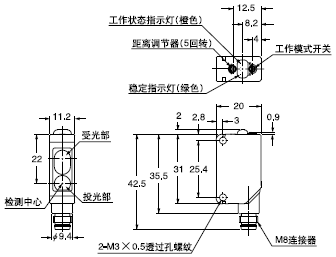

CX-44-Z 傳感器 |
 |
 |
RF-230 反射鏡(回歸反射型傳感器的附件) |
RF-220 反射鏡(另售) |
 |
 |
RF-210 反射鏡(另售) |
RF-11 反光帶(另售) |
 |
 |
RF-12 反光帶(另售) |
RF-13 反光帶(另售) |
 |
 |
MS-CX2-1 傳感器安裝支架(另售) |
 |
裝配尺寸 CX-41□受光器的安裝圖
 |
MS-CX2-2 傳感器安裝支架(另售) |
 |
裝配尺寸 CX-41□受光器的安裝圖
 |
MS-CX2-4 傳感器安裝支架(另售) |
 |
裝配尺寸 CX-41□受光器的安裝圖
 |
MS-CX2-5 傳感器安裝支架(另售) |
 |
裝配尺寸 CX-41□受光器的安裝圖
 |
MS-CX-3 傳感器安裝支架(另售) |
 |
裝配尺寸 CX-41□受光器的安裝圖
 |
MS-RF21-1 用于RF-210的反射鏡安裝支架(另售) |
 |
裝配尺寸 CX-41□受光器的安裝圖
 |
MS-RF22 用于RF-220的反射鏡安裝支架(另售) |
 |
裝配尺寸 CX-41□受光器的安裝圖
 |
MS-RF23 用于RF-230的反射鏡安裝支架(另售) |
 |
裝配尺寸 CX-41□受光器的安裝圖
 |
MS-AJ1 通用傳感器安裝架(另售) |
MS-AJ2 通用傳感器安裝架(另售) |
 注:支架上的尺寸表明可移動部件的調節范圍。 |
 注:支架上的尺寸表明可移動部件的調節范圍。 |
CX-400系列裝配尺寸 (僅為安裝部分) |
RF-210裝配尺寸(反射鏡) (僅為安裝部分) |
 |
 |
MS-AJ1-A 通用傳感器安裝架(另售) |
MS-AJ2-A 通用傳感器安裝架(另售) |
 注: 1) 支架上的尺寸表明可移動部件的調節范圍。 2) 請參閱MS-AJ1/AJ2傳感器安裝支架,傳感器或反射鏡的裝配尺寸。 |
 注: 1) 支架上的尺寸表明可移動部件的調節范圍。 2) 請參閱MS-AJ1/AJ2傳感器安裝支架,傳感器或反射鏡的裝配尺寸。 |
MS-AJ1-M 通用傳感器安裝架(另售) |
MS-AJ2-M 通用傳感器安裝架(另售) |
 注:支架上的尺寸表明可移動部件的調節范圍。 |
 注:支架上的尺寸表明可移動部件的調節范圍。 |
RF-220(反射鏡)裝配尺寸 (僅為安裝部分) |
RF-230(反射鏡)裝配尺寸 (僅為安裝部分) |
 |
 |
