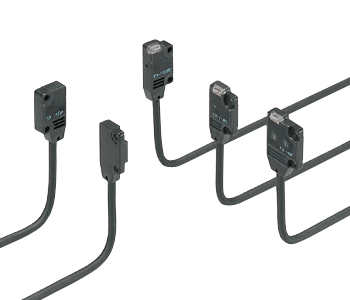

超小型，厚度僅3.5mm	高速反應：0.5ms	可靈活安裝
體積只有W10×H14.5×D3.5mm(透過型，正面檢測型)，可安裝在狹小空間內。	適合檢測細小部件和高速移動的物體。	擴散反射型傳感器是正面檢測，由于薄，看上去可被直接粘合在安裝基座上，透過型傳感器可同時進行正面檢測和側面檢測，并可靈活安裝。
清晰易見的雙色指示燈	防水	工作模式開關
小型體積，并裝備有方便的雙色指示燈。	其保護構造達到IP67，并且其金屬配件用的全部是不銹鋼，所以可以用水沖洗。 注： 如果傳感器在工作時暴露在水中，它也許會檢測水滴本身。	透過型傳感器在分叉器上裝備了工作模式開關，可在啟動前檢測其可工作性。
10倍耐用性	紅色光線使對光容易
EX-10-R上的易彎曲電纜比以往的型號耐用10倍。它最適合于移動物體，如機械手等。	從投光器中發射出的紅色LED光線，易于對齊檢測頭。

用途

區分PCB位置	區分PCB位置檢測IC	檢測PCB架
檢測晶片盒	檢測薄環	檢測托盤上電容器的缺少

可用M3螺絲安裝
備有防腐蝕不銹鋼安裝支架。 · MS-EX10-1[冷軋?zhí)间?SPCC)]和MS-EX10-11[不銹鋼(SUS304)](正面檢測型傳感器的安裝支架)	· MS-EX10-2[冷軋?zhí)间?SPCC)]和MS-EX10-12[不銹鋼(SUS304)](側面檢測型傳感器的安裝支架)	· MS-EX10-3[冷軋?zhí)间?SPCC)]和MS-EX10-13[不銹鋼(SUS304)](L型安裝支架)

最小檢測物體：φ1mm	長檢測距離：1m(EX-19□)
EX-11□ ，EX-11E□ ，EX-15和EX-15E都裝有φ 1mm狹縫透光罩，可檢測φ 1mm以上的物體。因此，適合于精確定位或小部件檢測。	僅3.5mm的厚度可達到1m的檢測距離，可用來檢測更寬的IC盤。
背景限制(EX-14□)
· 不受背景影響 當一個有光澤的背景被隔離在100mm以外時，傳感器就檢測不到。(但是，背景需正對傳感器。)	· 可檢測黑色物體 由于它是限定反射型，所以可用來檢測深色物體。

訂購指南

種類				形狀	檢測距離	型號	輸出工作	輸出
N P N 輸 出 型	透 過 型	正 面 檢 測			150mm	EX-11A	入光時ON	NPN開路集電極晶體管
						EX-11B	遮光時ON
					500mm	EX-13A	入光時ON
						EX-13B	遮光時ON
					1m	EX-19A	入光時ON
						EX-19B	遮光時ON
			分 叉 器 上 帶 工 作 模 式 開 關		150mm	EX-15	可選擇 入光時ON 或遮光時ON
					500mm	EX-17
			串 聯 連 接 型		500mm	EX-17W
		側 面 檢 測			150mm	EX-11EA	入光時ON
						EX-11EB	遮光時ON
					500mm	EX-13EA	入光時ON
						EX-13EB	遮光時ON
			分 叉 器 上 帶 工 作 模 式 開 關		150mm	EX-15E	可選擇 入光時ON 或遮光時ON
					500mm	EX-17E
	限 定 反 射 型 擴 散 光 軸 型	正 面 檢 測			2～25mm(注) (中心：10mm)	EX-14A	入光時ON
						EX-14B	非入光時ON
P N P 輸 出 型	透 過 型	正 面 檢 測			150mm	EX-11A-PN	入光時ON	PNP開路集電極晶體管
						EX-11B-PN	遮光時ON
					500mm	EX-13A-PN	入光時ON
						EX-13B-PN	遮光時ON
					1m	EX-19A-PN	入光時ON
						EX-19B-PN	遮光時ON
		側 面 檢 測			150mm	EX-11EA-PN	入光時ON
						EX-11EB-PN	遮光時ON
					500mm	EX-13EA-PN	入光時ON
						EX-13EB-PN	遮光時ON
	限 定 反 射 型 擴 散 光 軸 型	正 面 檢 測			2～25mm(注) (中心：10mm)	EX-14A-PN	入光時ON
						EX-14B-PN	遮光時ON

注：傳感器不附帶安裝支架，請從另售的傳感器安裝支架系列中選擇(6種類型)。當有光澤的背景被隔離在100mm以外時，傳感器就檢測不到。(但是，背景需正對傳感器。)

型號表

配件(另售)

注：詳情請參閱《特殊用途、外圍設備篇產品目錄》傳感器檢查器CHX-SC2。

傳感器安裝支架

·MS-EX10-1	·MS-EX10-11	·MS-EX10-2
·MS-EX10-12	·MS-EX10-3	·MS-EX10-13

狹縫透光罩	安裝實例	傳感器檢查器
·OS-EX10-12 ·OS-EX10E-12 ·OS-EX10-1	OS-EX10E-12 緊固在傳感器安裝支架上。	·CHX-SC2

規格

種 類		透過型					限定反 射型 (擴散光軸型)	透過型·分叉器上帶工作模式開關
		正面檢測	側面檢測	正面檢測	側面檢測	正面檢測	正面檢測	正面檢測	側面檢測	正面檢測	側面檢測
型號	入光時ON	EX-11A (-PN)	EX-11EA (-PN)	EX-13A (-PN)	EX-13EA (-PN)	EX-19A (-PN)	EX-14A(-PN)	EX-15 (注2)	EX-15E (注2)	EX-17(W) (注2)(注3)	EX-17E (注2)
	非入光時ON	EX-11B (-PN)	EX-11EB (-PN)	EX-13B (-PN)	EX-13EB (-PN)	EX-19B (-PN)	EX-14B(-PN)
檢測距離		150mm		500mm		1m	2～25mm (注4) (中心：10mm)	150mm		500mm
最小檢測物體		φ 1mm不透明體投光器和受光器之間設定距離：150mm		φ2mm不透明體投光器和受光器之間設定距離：500mm		φ2mm不透明體投光器和受光器之間設定距離：1m	φ0.1mm銅線設定距離：10mm	φ1mm不透明體投光器和受光器之間設定距離：150mm		φ2mm不透明體投光器和受光器之間設定距離：500mm
應差		------					工作距離的15%以下	------
重復精度 (垂直于檢測軸)		0.05mm以下					0.1mm以下	0.05mm以下
電源電壓		12～24V DC±10%　脈動P-P 10%以下
消耗電流		投光器：10mA以下，受光器：15mA以下					20mA以下	30mA以下
輸出		<NPN輸出型> NPN 開路集電極晶體管 ·最大流入電流：50mA ·外加電壓：30V DC以下(輸出和0V之間) ·剩余電壓：1V以下(流入電流為50mA時) 0.4V以下(流入電流為16mA時) <PNP輸出型> PN P開路集電極晶體管 ·最大源電流：50mA ·外加電壓：30V DC以下(輸出和＋V之間) ·剩余電壓：1V以下(源電流為50mA時) 0.4V以下(源電流為16mA時)						NPN開路集電極晶體管 ·最大流入電流：100mA ·外加電壓：30V DC以下 (輸出和0V之間) ·剩余電壓：1.5V以下 (流入電流為100mA時) 0.4V以下 (流入電流為16mA時)
短路保護		裝備
反應時間		0.5ms以下
工作狀態指示燈		紅色LED(輸出ON時亮起)						橙色LED(輸出ON時亮起)，位于分叉器上
入光指示燈		------						紅色LED(受光狀態下亮起)，位于受光器上
穩定指示燈		綠色LED(穩定入光或穩定非入光狀態下亮起)						綠色LED(穩定入光或穩定遮光狀態下亮 起)，位于受光器上
環 境 性 能	保護構造	IP67(IEC)
	周圍溫度	－25～＋55°C(注意不可結露，結冰)，存儲：－30～＋70°C
	周圍濕度	35～85%RH，存儲：35～85%RH
	周圍照明度	白熾燈：受光面照明度3,000x
	耐電壓	AC1,000V 1分鐘，所有電源連接端子與外殼之間
	絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
	耐振動	頻率：10～500Hz，雙振幅：3mm，X, Y和Z各方向2小時
	耐沖擊	加速度500m/s2(約50G)，X, Y和Z各方向3次
投光二極體		紅色LED(調制式)
材質		外殼：聚乙烯對苯二甲酸鹽 透鏡：聚芳酯						外殼：聚乙烯對苯二甲酸鹽 透鏡：聚芳酯，分叉器：聚芳酯
電纜(注5)		0.1mm2 3芯(透過型受光器：2芯)橡皮電纜，長2m						0.2mm2 3芯橡皮電纜，長2m(不包括分叉器，從投光器/受光器到分叉器：長0.5m)
電纜延長		0.3 mm2以上的電纜全長可延長至50m (透過型：投光器和受光器各1根)						0.3mm2以上的電纜全長可延長至100m
重量		0.3mm2以上的電纜全長可延長至100m					約20g	約55g
附件		安裝螺絲：1套					安裝螺絲：1套	安裝螺絲：1套，調整螺絲刀：1個

注：
1) 帶后綴“-PN”的型號為PNP輸出型。
2) 工作模式開關(位于分叉器上)可選擇入光時ON或遮光時ON。
3) 型號末尾加注“W”的機型為串聯連接型。
4) 限定反射型傳感器的檢測距離是以白色無光澤紙(50×50mm)為檢測物體的。
5) 耐彎曲電纜型(帶后綴“-R”的型號)有0.1mm² 3芯(透過型投光器：2芯)耐彎曲橡皮電纜，長2m。

I/O電路圖和線路圖

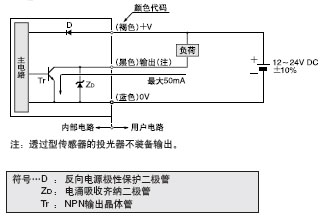

EX-11□ EX-13□ EX-19□ EX-14□ NPN輸出型

I/O電路圖	線路圖

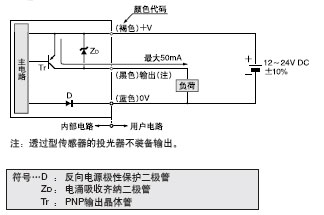

EX-11□-PN EX-13□-PN EX-19□-PN EX-14□-PN PNP輸出型

I/O電路圖	線路圖

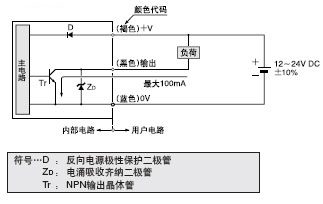

EX-15□ EX-15E□ EX-17□ EX-17E□ EX-17W NPN輸出型

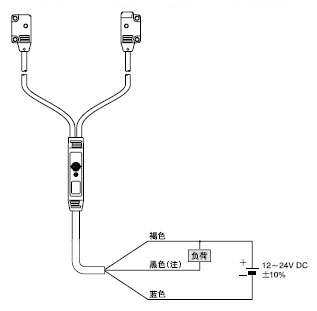

I/O電路圖	EX-15□，EX-15E□，EX-17□，EX-17E□線路圖

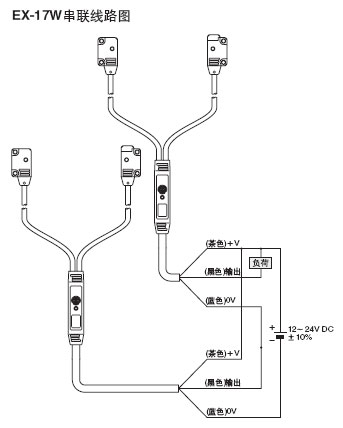

EX-17W串聯線路圖

檢測特性圖(典型)

所有型號 透過型

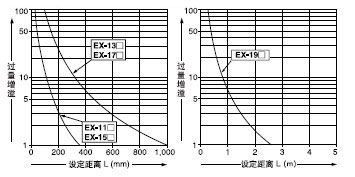

設定距離和過量增溢之間的相互關系

EX-11□ EX-11E□ EX-15□ EX-15E□ 透過型

平行移動特性	角度特性

EX-13□ EX-13E□ EX-17□ EX-17E□ 透過型

平行移動特性	角度特性
帶狹縫透光罩(φ 1.2mm)的平行移動特性	帶狹縫透光罩(φ 1.5mm)的平行移動特性

EX-19□ 透過型

平行移動特性	角度特性
帶狹縫透光罩(φ 1.2mm)的平行移動特性	帶狹縫透光罩(φ 1.5 mm)的平行移動特性

EX-14□ 限定反射型

檢測領域特性
·水平(左和右)方向	·垂直(上和下)方向
亮度和檢測距離之間的相互關系	材質(50×50mm)和檢測距離之間的相互關系
在左圖中，檢測區域由斜線表示。然而，由于產品存在細微差別，靈敏度設定必須有足夠的余量。	圖中的柱形表示不同材質的檢測距離。但是，根據產品不同檢測距離會略有變化。另外，如果檢測物體的背景處有一反射物(如傳送帶等)，這將影響檢測。因此，請將它放在如左圖所示的檢測距離兩倍以上的位置。
上圖所示的亮度可能與實物情況有細微差異。

使用指南

安裝

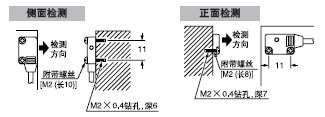

安裝在鉆孔上(單位：mm)

緊固扭矩應為0.2N·m以下。

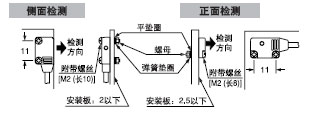

使用附帶的螺絲和螺母(單位：mm)

緊固扭矩應為0.2N·m以下。

工作模式開關(僅適用于EX-15□, EX-15E□, EX-17□和EX-17E□)

開關位置 說明 完全順時針(L側)旋轉時，設定為入光時ON模式。 完全逆時針(D側)旋轉時，設定為遮光時ON模式。

其他
