規格

種類		擴散型		光點型
			長檢測距離		帶定時器
型號		EX-42	EX-44	EX-43	EX-43T
檢測距離		5～38mm(中心：20mm) 白色無光澤紙(50×50mm)	10～70mm(中心：40mm) 白色無光澤紙(50×50mm)	20～35mm(中心：30mm) 白色無光澤紙(50×50mm)
最小檢測物體		φ 0.2mm銅線 (設定距離：20mm)	φ 0.2mm銅線 (設定距離：40mm)	φ 0.03mm金線(設定距離：30mm)
應差		工作距離的15%以下		工作距離的10%以下
重復精度 (垂直于檢測軸)		0.1mm以下 (設定距離：20mm)	0.2mm以下 (設定距離：40mm)	0.05mm以下(設定距離：30mm)
電源電壓		12～24V DC±10%　脈動P-P10%以下
消耗電流		35mA以下
輸出		NPN開路集電極晶體管 ·最大流入電流：100mA ·外加電壓：30V DC以下(輸出和0V之間) ·剩余電壓：1.5V以下(流入電流為100mA時) 0.4V以下(流入電流為16mA時)
輸出工作		入光時ON
短路保護		裝備
反應時間		0.5ms以下
工作狀態指示燈		紅色LED(輸出為ON時亮起)
穩定指示燈		綠色LED(在穩定入光或穩定非入光狀態下亮起)
靈敏度調節器		－	持續可變調節器		－
定時功能		－			可變OFF延遲定時器 (約0.1～1秒)(注)
環 境 性 能	保護構造	IP67(IEC)
	周圍溫度	－25～＋55°C(注意不可結露、結冰)，存儲：－30～＋70°C
	周圍濕度	35～85%RH，存儲：35～85%RH
	周圍照明度	白熾光：受光面照明度 3,000x
	耐電壓	AC1,000V 1分鐘，所有電源連接端子與外殼之間
	絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
	耐振動	頻率：10～500Hz，雙振幅：3mm(最大20G)，X,Y和Z各方向2小時
	耐沖擊	加速度：500m/s2 (約50G)，X,Y和Z各方向3次
投光元件		紅外線LED(調制式)		紅色LED(調制式)
投光波峰波長		880μm		680μm
材質		聚芳酯
電纜		0.2mm2 3芯橡皮電纜，長2m
電纜延長		0.3mm2以上的電纜全長可延長至100m
重量		約45g
附件			調整螺絲刀：1個

注：定時器總有效。

I/O電路圖和線路圖

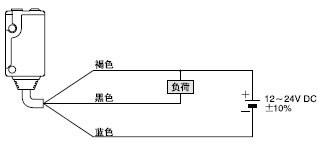

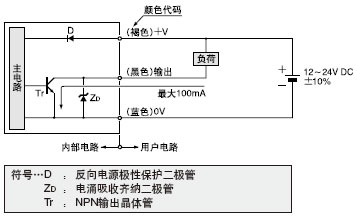

I/O電路圖	線路圖

檢測特性圖(典型)

EX-42

檢測領域特性	檢測物體尺寸和檢測距離之間的相互關系
		如左圖所示，當檢測物體尺寸小于標準尺寸(白色無光澤紙50×50mm)時，檢測距離縮短。 (為繪制左圖， 使用的傳感器靈敏度設定在38mm距離時，能檢測一50×50mm白色無光澤紙。)

亮度和檢測距離之間的相互關系		材質(50×50mm)和檢測距離之間的相互關系
	在左圖中，檢測區域由斜線表示，然而，由于產品存在細微差別，靈敏度設定必須有足夠的余量。 (左邊所示的亮度與實物情況有細微差異。)		圖中柱形表示不同材質的檢測距離。但是，根據產品不同檢測距離會略有變化。

另外，如果檢測物體的背景處有一反射物(如傳送帶等)，這將影響檢測。因此，請將它放在如左圖所示的檢測距離的兩倍以上的位置。

EX-44

檢測領域特性	檢測物體尺寸和檢測距離之間的相互關系
		如左圖所示，檢測物體尺寸小于標準尺寸(白色無光澤紙50×50mm)時，檢測距離縮小。 (為繪制左圖， 使用的傳感器靈敏度設定在70mm距離時，能檢測一50×50mm白色無光澤紙。)

亮度和檢測距離之間的相互關系		材質(50×50mm)和檢測距離之間的相互關系
	在左圖中，檢測區域由斜線表示。然而，由于產品存在細微差別，靈敏度設定有足夠的余量。 (該圖是設定在最大靈敏度時作的。) (左邊所示的亮度與實物情況有細微差異。)		圖中柱形表示不同材質的檢測距離。但是，根據產品不同檢測距離會略有變化。

另外，如果檢測物體的背景有一反射物(如傳送帶等)，這將會影響檢測。因此，請將它放在如左圖所示檢測距離的兩倍以上的位置，或調節靈敏度調節器。
(該圖是設定在最大靈敏度時作的。)
EX-43 EX-43T

檢測領域特性	亮度和檢測距離之間的相互關系
		在左圖中，檢測區域由斜線表示。然而，由于產品存在細微差別，靈敏度設定有足夠的余量。 (該圖是設定在最大靈敏度時作的。但是，EX-43T型不裝備有靈敏度調節器。) (左邊所示的亮度與實物情況有細微差異。)

材質(50×50mm)和檢測距離之間的相互關系
	圖中柱形表示不同材質的檢測距離。但是，根據產品不同檢測距離會略有變化。另外，如果檢測物體的背景有一反射物(如傳送帶等)，這將會影響檢測。因此，請將它放在如左圖所示檢測距離的兩倍以上的位置，或調節靈敏度調節器。 (該圖是設定在最大靈敏度時作的。但是，EX-43T型不裝備有靈敏度調節器。)

使用指南

安裝

·使用另售的傳感器安裝支架，緊固扭矩應在0.5N·m以下。

其他

·在電源接通后的短時間(50ms)內，請勿使用。

定時功能(僅適用于EX-43T)

· 可變的OFF延遲定時器可使延長輸出一段時間(約0.1～1秒)。當連接設備反應較慢或檢測小物體且信號寬度較小時有用。
(定時器總是有效的。)

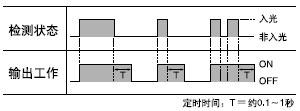

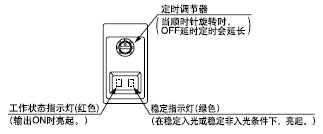

調節器	時間表

尺寸(單位：mm)

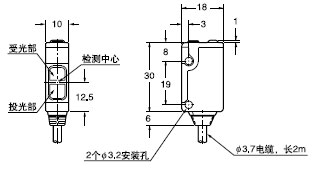

EX-42 EX-44 EX-43 EX-43T傳感器

注：EX-42不裝備有靈敏度調節器。
在EX-43T中是定時調節器。

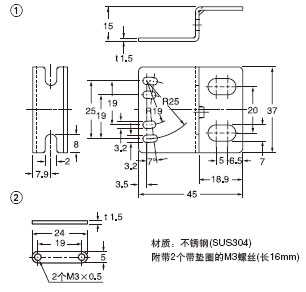

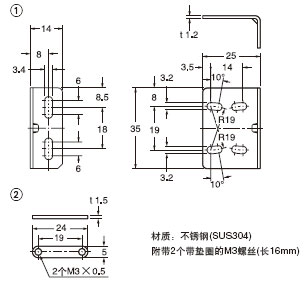

MS-EX40-1傳感器安裝支架(另售)

裝配尺寸

MS-EX40-2 傳感器安裝支架(另售)

裝配尺寸

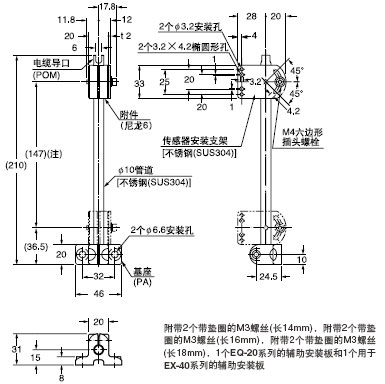

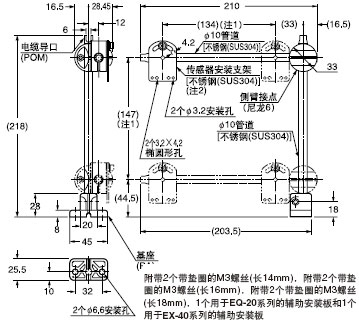

MS-AJ1 通用傳感器安裝架(另售)

注：支架上的尺寸表明可移動部件的調節范圍。

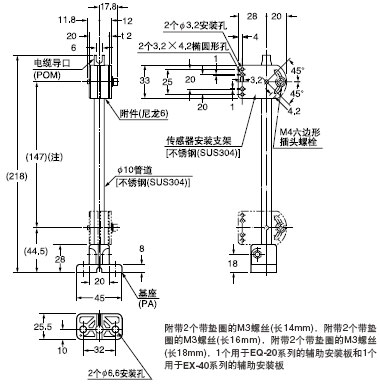

MS-AJ2 通用傳感器安裝架(另售)

注：支架上的尺寸表明可移動部件的調節范圍。

MS-AJ1 MS-AJ2通用傳感器安裝架(另售)

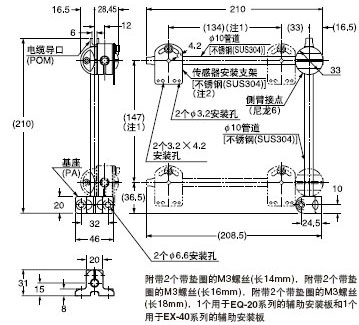

MS-AJ1-A 通用傳感器安裝架(另售)

注：1) 支架上的尺寸表明可移動部件的調節范圍。
注：2) 請參閱MS-AJ1/AJ2傳感器安裝支架或傳感器的裝配尺寸。

MS-AJ2-A 通用傳感器安裝架(另售)

注：1) 支架上的尺寸表明可移動部件的調節范圍。
注：2) 請參閱MS-AJ1/AJ2傳感器安裝支架或傳感器的裝配尺寸。
