不需光軸對齊
投光器和受光器安置在同一個傳感器內，因此不需要光軸對齊。
多種產品
具有檢測距離分別為10mm，20mm和50mm的三種型號。檢測距離為10mm和20mm，同時備有紅色LED型和綠色LED型以進行標記檢測。
牢固的壓鑄外殼
牢固的壓鑄外殼可靠性極高。
用途
地址讀取 |
檢測裁切標記 |
檢測重疊的紙 |
可用來確定運輸設備的位置，如起重機等。 |
可檢測透明薄膜上的裁切標記。 |
檢查各種印刷機的送紙。 |
訂購指南
| 種類 |
形狀 |
檢測距離 |
型號 |
輸出 |
投光二極體 |
10
mm
檢
測
距
離 |
|
 |
10mm(固定) |
RT-610-10 |
通用NPN晶體管 |
紅外線LED |
適
用
于
標
識
檢
測 |
RT-610-10R |
紅色LED |
| RT-610-10G |
綠色LED |
20
mm
檢
測
距
離 |
|
 |
20mm(固定) |
RT-610-20 |
紅外線LED |
適
用
于
標
識
檢
測 |
RT-610-20R |
紅色LED |
| RT-610-20G |
綠色LED |
50
mm
檢
測
距
離 |
 |
50mm(固定) |
RT-610-50 |
紅外線LED |
5m電纜長度型
備有5m電纜長度型。(標準：1m或2m)。
| 種類 |
標準 |
5m電纜長度型 |
| 10mm檢測距離 |
|
RT-610-10 |
RT-610-10-C5 |
| 標識檢測 |
RT-610-10R |
RT-610-10R-C5 |
| RT-610-10G |
RT-610-10G-C5 |
| 20mm檢測距離 |
|
RT-610-20 |
RT-610-20-C5 |
| 標識檢測 |
RT-610-20R |
RT-610-20R-C5 |
| RT-610-20G |
RT-610-20G-C5 |
| 50mm檢測距離 |
RT-610-50 |
RT-610-50-C5 |
規格
| 種類 |
U形透過型 |
| |
用于標識檢測 |
| 型號 |
RT-610-10 |
RT-610-20 |
RT-610-50 |
RT-610-10R |
RT-610-20R |
RT-610-10G |
RT-610-20G |
| 檢測距離(固定) |
10mm |
20mm |
50mm |
10mm |
20mm |
10mm |
20mm |
| 檢測物體 |
φ4mm以上的不透明體 |
φ4mm以上的不透明體或半透明體 |
| 電源電壓 |
12～24V DC±10% 脈動P-P10%以下 |
| 消耗電流 |
40mA以下 |
| 輸出 |
NP N 通用晶體管
·最大流入電流：80mA
·剩余電壓：1V以下(流入電流為80mA時) | |
| 輸出工作 |
裝備兩個輸出，入光時ON／遮光時ON |
| 反應時間 |
0.1ms以下 |
1ms以下 |
0.1ms以下 |
0.1ms以下 |
1ms以下 |
0.1ms以下 |
1ms以下 |
| 工作狀態指示燈 |
紅色LED(受光條件下亮起) |
| 靈敏度調節器 |
持續可變調節器 |
－ |
持續可變調節器 |
環
境
性
能 |
保護構造 |
IP62 (IEC) |
IP66 (IEC) |
IP62 (IEC) |
IP66 (IEC) |
IP62 (IEC) |
IP66 (IEC) |
| 周圍溫度 |
－10～＋60°C(注意不可結露、結冰)，存儲：－10～＋60°C |
| 周圍濕度 |
35～85%RH，存儲：35～85%RH |
| 周圍照明度 |
白熾燈：受光面照明度 3,500 x (RT-610-20R/20G：1,000x) |
| 耐振動 |
頻率：10～55Hz，雙振幅：1.5mm，X,Y和Z各方向2小時 |
| 耐沖擊 |
加速度：500m/s2(約50G)，X,Y和Z各方向3次 |
| 投光二極體 |
紅外線LED(調制式) |
紅色LED(調制式) |
綠色LED(調制式) |
| 投光波峰波長 |
950μm |
940μm |
950μm |
680μm |
570μm |
| 外殼接地 |
懸浮 |
電容器接地 |
懸浮 |
懸浮 |
電容器接地 |
懸浮 |
電容器接地 |
| 材質 |
外殼：壓鑄鋁 |
| 電纜 |
0.3mm2 4芯橡皮電纜，長1m(RT-610-20，RT-610-20R，RT-610-20G：長2m) |
| 電纜延長 |
0.3mm2以上的電纜全長可延長至100m |
| 重量 |
約150g |
約240g |
約180g |
約150g |
約240g |
約150g |
約240g |
| 附件 |
調整螺絲刀：1個(RT-610-20□附件)，絕緣裝配：1套(RT-610-20□附件) |
I/O電路圖和線路圖

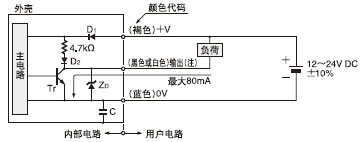

I/O電路圖 |
注：輸出不裝備短路保護電路。
請勿將它與電源或電容負荷直接連接。 |
符號…D1 ： 反向電源極性保護二極管
D2 ： 反向電流保護二極管
ZD ： 電涌吸收齊納二極管
Tr ： NPN輸出晶體管
C ： 電容器(RT-610-10□和RT-610-50上不裝備) | |
| 顏色代碼 |
輸出工作 |
| 黑色 |
入光時ON |
| 白色 |
遮光時ON | |

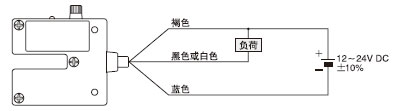

線路圖 |
 |
使用指南
該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。
外殼接地
· RT-610-20□用電容器接地以提高噪音免疫力，在下列情況下使用附屬絕緣裝配。
(RT-610-10□和RT-610-50采用懸浮接地法，不需要絕緣裝配。)
★ 在傳感器附近有產生高頻噪音的超聲波焊接機、點式焊接機等設備，以及傳感器安裝在金屬類的電導體上等情況。
另外，請勿使用裝備在自動變壓器上(單繞線變壓器)的電源，否則會有危險。
其他
· 輸出不裝備短路保護電路，請勿將它與電源或電容器直接連接。
· 電源接通后的短時間(50ms)內，請勿使用。
尺寸(單位：mm)

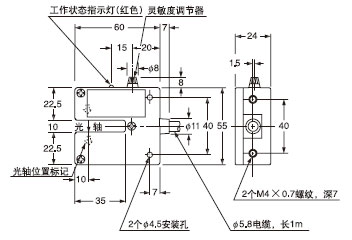

RT-610-10□ 10mm檢測距離型

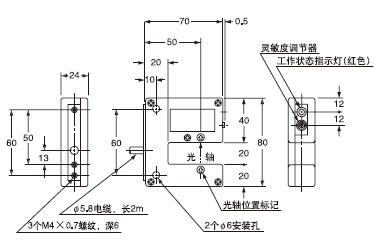

RT-610-20□ 20mm檢測距離型

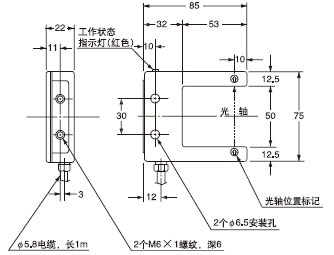

RT-610-50 50mm檢測距離型
