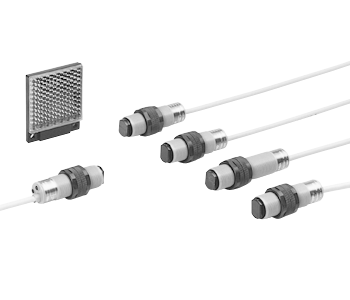

圓柱形光電傳感器

CY系列

特點：圓柱形M18螺紋簡易安裝

產品特點：

M18螺紋	更換容易
傳感器的外殼刻有M18螺紋，安裝方便。	備有帶連接器的中繼連接器型傳感器(CY-□-J)，更換容易。
長距離檢測	產品種類繁多
透過型回歸反射型擴散反射型	電源電壓 ① AC電源型(24～240V AC) ② DC電源型(10～30V DC) 輸出 ① NPN開路集電極晶體管 ② PNP開路集電極晶體管 ③ 交流無接點(閘流)輸出連接 ① 電纜型 ② 中繼連接器型共備有32款型號。
耐環境性能	便于選擇
其保護構造達到IP67(IEC)，可用軟管淋澆。此外，它還有很強的抗振性，因?yàn)樗b滿了樹脂。連接器的保護構造也達到了IP67。注：但是，請注意如果傳感器在工作時暴露在水中，它也許會檢測水滴本身。	側視界附件(僅適用于透過型傳感器) 通過側視界附件，光軸可彎曲一個合適的角度。狹縫透光罩 (僅適用于透射型傳感器) 它便于檢測小型物體或能增強檢測精度。

用途

檢測硬紙板盒	檢測有光澤物體	檢測牛奶盒

訂購指南

種　類			形　狀	檢測距離	型號	電源電壓	輸出	輸出工作
D C 電源型	透過型			12m	CY-21	10～30V DC	NPN開路集電極晶體管	可通過控制輸入選擇入光時ON或非入光時ON
					CY-21-PN		PNP開路集電極晶體管
	回歸反射型			3m(注)	CY-27		NPN開路集電極晶體管
					CY-27-PN		PNP開路集電極晶體管
		帶偏極濾光器		1.5m(注)	CY-29		NPN開路集電極晶體管
					CY-29-PN		PNP開路集電極晶體管
	擴散反射型			120mm	CY-22		NPN開路集電極晶體管
					CY-22-PN		PNP開路集電極晶體管
A C 電源型	透過型			12m	CY-11A	24～240V AC ＋10 / －15%	交流無接點(閘流)輸出	入光時-ON
					CY-11B			遮光時-ON
	回歸反射型			3m(注)	CY-17A			入光時-ON
					CY-17B			遮光時-ON
		帶偏極濾光器		1.5m(注)	CY-19A			入光時-ON
					CY-19B			遮光時-ON
	擴散反射型			120mm	CY-12A			入光時-ON
					CY-12B			非入光時-ON

注：回歸反射型傳感器不附帶反射鏡。請另行選購合適的反射鏡和反光帶。
注：回歸反射型的檢測距離是對反射鏡RF-230(另售)的值。

中繼連接器型

備有中繼連接器型。

型號表

種　類			標準型	中繼連接器型(注)
DC 電源型	NPN輸出型	透過型	CY-21	CY-21-J
		回歸反射型	CY-27	CY-27-J
		帶偏極濾光器	CY-29	CY-29-J
		擴散反射型	CY-22	CY-22-J
	P N P 輸出型	透過型	CY-21-PN	CY-21-PN-J
		回歸反射型	CY-27-PN	CY-27-PN-J
		擴散反射型	CY-29-PN	CY-29-PN-J
		帶偏極濾光器	CY-22-PN	CY-22-PN-J
AC 電源型	入光時 ON 型	透過型	CY-11A	CY-11A-J
		回歸反射型	CY-17A	CY-17A-J
		擴散反射型	CY-19A	CY-19A-J
		帶偏極濾光器	CY-12A	CY-12A-J
	非入光時 ON 型	透過型	CY-11B	CY-11B-J
		回歸反射型	CY-17B	CY-17B-J
		擴散反射型	CY-19B	CY-19B-J
		帶偏極濾光	CY-12B	CY-12B-J

注：請另行訂購合適的匹配電纜。

匹配電纜

種類	型號	說 明
用于DC電源型 (注1)	CN-22-C2	長度：2m	適用于透過型傳感器的投光器 (2芯)(注2)
	CN-22-C5	長度：5m	適用于透過型傳感器的投光器 (2芯)(注2)
	CN-24-C2	長度：2m	適用于透過型傳感器的受光器、回歸反射型、擴散反射型(4芯)(注2)
	CN-24-C5	長度：5m	適用于透過型傳感器的受光器、回歸反射型、擴散反射型(4芯)(注2)
用于AC電源型 (注1)	CN-32-C2	長度：2m	適用于透過型傳感器的投光器(2芯)
	CN-32-C5	長度：5m	適用于透過型傳感器的投光器(2芯)
	CN-33-C2	長度：2m	適用于透過型傳感器的受光器、回歸反射型、擴散反射型(3芯)
	CN-33-C5	長度：5m	適用于透過型傳感器的受光器、回歸反射型、擴散反射型(3芯)

注：
1) DC電源型的匹配電纜和AC電源型的匹配電纜的連接器構造不同，因此不可以互換。
2) 請使用4芯CN-24-C□的投光停止輸入。

配件(另售)

品名

型號

說明

狹縫透光罩僅用于透過型傳感器

OS-CYS

狹縫尺寸
11.6×0.5mm
狹縫尺寸
11.6×1.5mm
狹縫尺寸
11.6×3mm

安裝于投光器上

·檢測距離：3m
·最小檢測物體：φ8mm

安裝于受光器上

·檢測距離：2.5m
·最小檢測物體：φ8mm

雙側安裝

·檢測距離：0.8m
·最小檢測物體：φ 10×0.7mm

雙側安裝

·檢測距離：5m
·最小檢測物體：φ8mm

雙側安裝

·檢測距離：4.5m
·最小檢測物體：φ8mm

安裝于受光器上

·檢測距離：2m
·最小檢測物體：φ 10×2mm

安裝于受光器上

·檢測距離：7.5m
·最小檢測物體：φ8mm

安裝于投光器上

·檢測距離：7m
·最小檢測物體：φ8mm

安裝于投光器上

·檢測距離：4.5m
·最小檢測物體：φ 10×3mm

側視界附件僅用于透過型傳感器

CY-SV1

通過附件光軸可彎曲一個合適的角度�！z測距離(雙側安裝)：8m

反射鏡僅用于回歸反射型傳感器

RF-230

·檢測距離：3m[CY-27□,CY-17□], 1.5m[CY-29□,CY-19□]

RF-220

·檢測距離：2m[CY-27□,CY-17□], 1.2m[CY-29□,CY-19□]

RF-210

·檢測距離：1m[CY-27□,CY-17□], 0.7m[CY-29□,CY-19□]

反射鏡安裝支架

MS-RF21-1

用于RF-210的保護性安裝支架防止反射鏡受損害，保持對齊。

MS-RF22

用于RF-220

MS-RF23

用于RF-230

反光帶僅用于回歸反射型傳感器

RF-12

·檢測距離：0.7m[CY-27□,CY-17□], 0.4m[CY-29□,CY-19□]

RF-11

·檢測距離：0.5m[CY-27□,CY-17□]

狹縫透光罩	側視界附件	反光帶		反射鏡
OS-CYS	CY-SV1	RF-12	RF-11	RF-230

反射鏡		反射鏡安裝支架
RF-220	RF-210	MS-RF23	MS-RF22	MS-RF21-1

技術信息：

規格

DC電源型

種　類 透過型 回歸反射型 擴散反射型

帶偏極濾光器

型號 NPN輸出型 CY-21 CY-27 CY-29 CY-22

PNP輸出型 CY-21-PN CY-27-PN CY-29-PN CY-22-PN

檢測距離 12m 3m(注1) 1.5m(注1) 120mm(注2)

檢測物體 φ8mm以上不透明體 φ 50mm以上不透明體或半透明體(注1) φ 50mm以上不透明體、半透明體或有光澤物體(注1) 不透明體、半透明體或透明體

應差 ———— 工作距離的15%以下

重復精度
(垂直于檢測軸) 0.1mm以下 0.3mm以下

電源電壓 10～30V DC 脈動P-P10%以下

消耗電流 投光器：20mA以下
受光器：25mA以下 25mA以下

輸出

NPN開路集電極晶體管
·最大流入電流：100mA
·外加電壓：30V DC以下(輸出和0V之間)
·剩余電壓：1.5V以下(流入電流為100mA時)
PNP開路集電極晶體管
·最大源電流：100mA
·外加電壓：30V DC以下(輸出和＋V之間)
·剩余電壓：1.5V以下(源電流為100mA時)

輸出工作 可通過控制輸入選擇入光時ON或非入光時ON

短路保護 裝備

反應時間 2ms以下

投光停止功能 裝　備 ————

工作狀態指示燈 紅色LED(輸出為ON時亮起)

投光指示燈 紅色LED(在光軸投光時亮起) ————

環境性能 保護構造 IP67(IEC)

周圍溫度 －25～＋55°C(注意不可結露、結冰)，存儲：－30～＋70°C

周圍濕度 35～85%RH，存儲：35～85%RH

周圍照明度 白熾燈：受光面照明度3,000x

耐電壓 AC1,000V 1分鐘，所有電源連接端子與外殼之間

絕緣電阻 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表

耐振動 頻率：10～500Hz，雙振幅：1.5mm(最大10G),X,Y和Z各方向2小時

耐沖擊 加速度：500m/s²(約50G)，X,Y和Z各方向3次

投光二極體 紅外線LED(調制式) 紅色LED(調制式) 紅外線LED(調制式)

投光波峰波長 950μm 660μm 950μm

材質 外殼：PBT，透鏡：聚碳酸酯外殼：PBT，前罩：丙烯

電纜 0.34mm² 4芯(透過型投光器：3芯) 橡皮電纜，長2m

電纜延長 0.34mm²以上的電纜全長可延長至100m(透過型：投光器和受光器各1根)

重量投光器：約90g
受光器：約100g 約100g

附件螺母：4個 螺母：2個
注：回歸反射型傳感器不附帶反射鏡。請另行選購合適的反射鏡或反光帶。
注：
1) 回歸反射型傳感器的檢測距離與檢測物體是對反射鏡RF-230(另售)的值。
2) 擴散反射型傳感器的檢測距離是以白色無光澤紙(200×200mm)作為檢測物體時測得的。
AC電源型

種　類 透過型 回歸反射型 擴散反射型

帶偏極濾光器

型號 入光時ON CY-11A CY-17A CY-19A CY-12A

非入光時ON CY-11B CY-17B CY-19B CY-12B

檢測距離 12m 3m(注1) 1.5m(注1) 120mm(注2)

檢測物體 φ8mm以上不透明體 φ 50mm以上不透明體或半透明體(注1) φ 50mm以上不透明體、半透明體或有光澤物體(注1) 不透明體、半透明體或透明體

應差 ———— 工作距離的15%以下

重復精度
(垂直于檢測軸) 0.1mm以下 0.3mm以下

電源電壓 24～240V AC＋10% / －15%

消耗電流 投光器：1.5VA以下
受光器：2.5VA以下 2.7VA以下

輸出

AC無接點(閘流)輸出
·負荷電流：5～200mA
·外加電壓：24～240V DC＋10 / －15%
·剩余電壓：4V以下(負荷電流為200mA時)

反應時間 2ms以下

工作狀態指示燈 紅色LED(輸出ON時亮起)，裝備在透過型傳感器受光器上

電源指示燈 紅色LED(電源ON時亮起)，裝備于投光器上 ————

環境性能 保護構造 IP67(IEC)

周圍溫度 －25～＋55°C(注意不可結露、結冰)，存儲：－30～＋70°C

周圍濕度 35～85%RH，存儲：35～85%RH

周圍照明度 白熾燈：受光面照明度3,000x

耐電壓 AC1,500V 1分鐘，所有電源連接端子與外殼之間

絕緣電阻 所有電源連接端子與外殼之間，20MΩ以上，基于DC500V的高阻表

耐振動 頻率：10～500Hz，雙振幅：1.5mm(最大10G)，X,Y和Z各方向2小時

耐沖擊 加速度：500m/s²(約50G)，X,Y和Z各方向3次

投光二極體 紅外線LED(調制式) 紅色LED(調制式) 紅外線LED(調制式)

投光波峰波長 950μm 660μm 950μm

材質 外殼：PBT，透鏡：聚碳酸酯外殼：PBT，前罩：丙烯

電纜 0.34mm² 3芯(透過型投光器：2芯) 橡皮電纜，長2m

電纜延長 0.34mm²以上的電纜全長可延長至100m(透過型：投光器和受光器各1根)

重量投光器：約90g
受光器：約100g 約100g

附件螺母：4個 螺母：2個
注：回歸反射型傳感器不附帶反射鏡。請另行選購合適的反射鏡或反光帶。
注：
1) 回歸反射型傳感器的檢測距離和檢測物體是對反射鏡RF-230(另售)的值。
2) 擴散反射型傳感器的檢測距離是以白色無光澤紙(200×200mm)為檢測物體時測得的。
I/O電路圖和線路圖

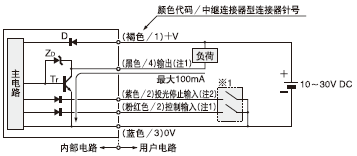

NPN輸出型

I/O電路圖

連接器針位置(中繼連接器型)

注：
1) 透過型傳感器的投光器不裝備輸出和控制輸入。當匹配電纜連接到中繼連接器型時，控制輸入電線的顏色是白色。
2) 投光停止輸入僅裝備在透過型傳感器的投光器上。當匹配電纜連接到中繼連接器型上，它的顏色是白色的。符號…D : 反向電源極性保護二極管

符號…D : 反向電源極性保護二極管
符號…ZD : 電涌吸收齊納二極管
符號…Tr : NPN輸出晶體管
※1

注：如果打開輸入電纜，請確保將其絕緣。

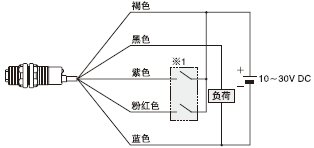

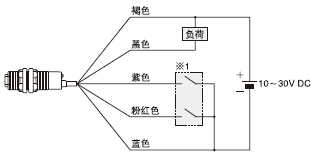

線路圖

PNP輸出型

I/O電路圖

連接器針位置(中繼連接器型)

注：1) 透過型傳感器的投光器不裝備輸出和控制輸入。當匹配電纜連接到中繼連接器型時，控制輸入電線的顏色是白色。
注：2) 投光停止輸入僅裝備在透過型傳感器的投光器上。當匹配電纜連接到中繼連接器型上，它的顏色是白色的。

符號…D : 反向電源極性保護二極管
符號…ZD : 電涌吸收齊納二極管
符號…Tr : PNP輸出晶體管
※1

注：如果打開輸入電纜，請確保將其絕緣。

線路圖

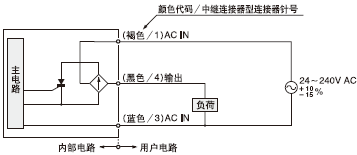

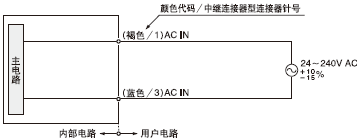

AC無接點輸出型

I/O電路圖

線路圖

透過型傳感器的投光器透

透過型傳感器的受光器、回歸反射型及擴散反射型傳感器
透過型傳感器的投光器

透過型傳感器的受光器、回歸反射型及擴散反射型傳感器

連接器針位置(中繼連接器型)

透過型傳感器的投光器

透過型傳感器的受光器、回歸反射型及擴散反射型傳感器

檢測特性圖(典型)

所有型號
設定距離和過量增溢之間的相互關系

CY-21□ CY-11□ 透過型

平行移動特性 角度特性

CY-27□ CY-17□ 回歸反射型

平行移動特性 角度特性

CY-29□ CY-19□ 回歸反射型

平行移動特性 角度特性

CY-22□ CY-12□ 擴散反射型
檢測領域特性

使用指南

該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。

安裝
· 緊固扭矩應在2N·m以下。

帶偏極濾光器的回歸反射型傳感器 (CY-29□和CY-19□)
如果一個發光物體用透明的薄膜覆蓋或包裹(如下所述)，
帶偏極濾光器的回歸反射型傳感器將不能檢測到。在這種情況下，請按以下步驟操作。

檢測物體實例
·由清晰薄膜包裹的罐頭
·用塑料薄膜覆蓋的鋁片
·金色或銀色(有光澤)的標簽或包裝紙
步驟
·在安裝時，根據檢測物體傾斜傳感器。
·增大傳感器和檢測物體之間的距離。

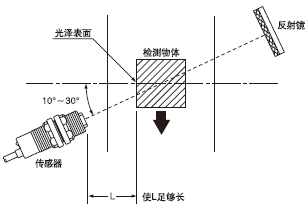

回歸反射型傳感器(CY-27□和CY-17□)
· 當檢測有光澤材料時，請注意以下幾點
① 如下圖所示，使L足夠長。
② 安裝時，與檢測物體成10～30°的角度。

※ CY-29□和CY-19□不需要以上調節。

其他
· 電源接通后的短時間(50ms)內，請勿使用。

尺寸(單位：mm)

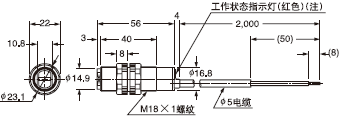

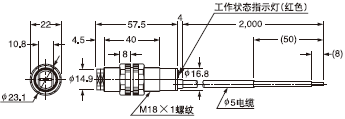

CY-21□ CY-27□ CY-22□ 傳感器

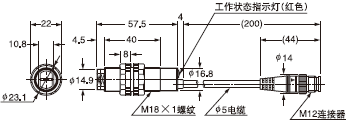

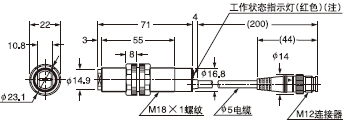

CY-21□-J CY-27□-J CY-22□-J 傳感器

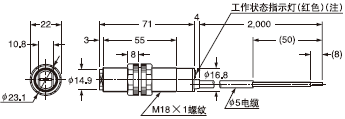

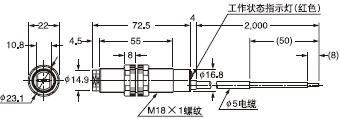

CY-29□ 傳感器

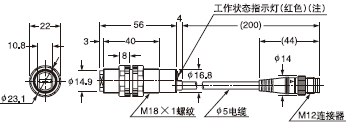

CY-29□-J 傳感器

CY-11□ CY-17□ CY-12□ 傳感器

CY-11□-J CY-17□-J CY-12□-J 傳感器

CY-19□ 傳感器

CY-19□-J 傳感器

RF-210 反射鏡(另售)

RF-220 反射鏡(另售)

RF-230 反射鏡(另售)

RF-11 反光帶(另售)

RF-12 反光帶(另售)

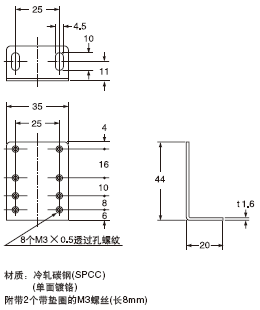

MS-RF21-1 [用于RF-210的反射鏡安裝支架(另售)]

裝配尺寸

MS-RF22 [用于RF-220的反射鏡安裝支架(另售)]

裝配尺寸

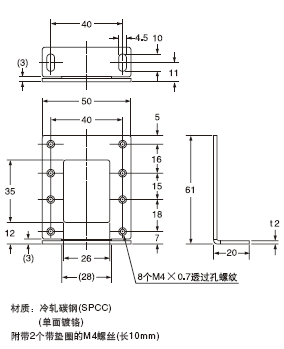

MS-RF23 [用于RF-230的反射鏡安裝支架(另售)]

裝配尺寸
