端子連接型多電壓光電傳感器

VF系列

特點：使用方便的端子連接器

產品特點：

便捷的新構造

帶偏極濾光器的回歸反射型傳感器 (VF-PRM3)

不論有光澤物體在哪個方向移動，VF-PRM3都能準確無誤的檢測出來。

長檢測距離

定時功能型

多電壓

VF系列確保在其長檢測距離內穩定檢測。
透過型

回歸反射型

擴散反射型

檢測信號可方便地轉換成適用于控制過程的信號。它同樣適用于PLC輸入。
·定時時間：0.1～5秒(可變)
·操作：
ON延遲
OFF延遲
單觸式
(不使用定時器)

VF系列可以在24～240V AC或12～240V DC的電壓下工作，適用于所有的電源電壓。

用途

停車庫內汽車定位

檢測移動的物體

檢測電線線圈的末端

訂購指南

種類形狀 檢測距離 型號 定時功能 電源電壓 輸出

透過型 10m VF-M10 —— 24～240V AC
＋10 / －15%
或
12～240V DC
＋10 / －15% 繼電器接點1a

VF-M10T 裝備

回歸反射型 0.1～5m(注1) VF-RM5 ——

VF-RM5T 裝備

帶偏極濾光器 0.2～3m(注1) VF-PRM3 ——

擴散反射型 500mm VF-D500 ——

VF-D500T 裝備

長檢測距離 1m VF-D1000 ——

VF-D1000T 裝備
注：1) 回歸反射型傳感器的檢測距離是對反射鏡RF-230的值。另外，檢測距離是反射鏡的可設定范圍。傳感器可檢測出0.1m(VF-PRM3：0.2m)內的物體。

附件

MS-N70(傳感器安裝支架) RF-230(反射鏡) VF-SKG(短路金屬接頭)

配件(另售)

品名型號說明

狹縫透光罩
(僅用于透過型傳感器) OS-VF-3×6
(狹縫尺寸3×6mm)

單側安裝 ·檢測距離：2m
·最小檢測物體：φ 20mm

雙側安裝 ·檢測距離：1m
·最小檢測物體：3×6mm

OS-VF-6×12
(狹縫尺寸6×12mm)

單側安裝 ·檢測距離：4m
·最小檢測物體：φ 20mm

雙側安裝 ·檢測距離：3m
·最小檢測物體：6×12mm

反射鏡
(僅用于回歸反射型傳感器) RF-220 ·檢測距離： 0.1～4m(VF-RM5□) 0.2～2m(VF-PRM3)
·檢測物體：φ 35mm以上不透明物體

反射鏡安裝支架 MS-RF22 用于RF-220

MS-RF23 用于RF-230

傳感器檢查器 (注) CHX-SC2 適用于透過型傳感器的光軸對齊，受光器的最佳位置由
指示燈和音頻信號指示。
注：詳情請參閱《特殊用途、外圍設備篇產品目錄》的傳感器檢查器CHX-SC2。

狹縫透光罩 反射鏡 反射鏡安裝支架

OS-VF-3×6 /OS-VF-6×12 MS-NX5-2 MS-NX5-3 OS-NX5-3×6

一按便可安裝在傳感器的前面

附帶2個帶墊圈的M4螺絲(長10mm)
附帶2個帶墊圈的M3螺絲(長8mm)

傳感器檢查器

CHX-SC2

技術信息：

規格

種類 透過型 回歸反射型 擴散反射型

帶定時器 帶定時器 帶偏極濾光器 帶定時器 帶定時器

型號 VF-M10 VF-M10T VF-RM5 VF-RM5T VF-PRM3 VF-D500 VF-D500T VF-D1000 VF-D1000T

檢測距離 10m 0.1～5m(注1) 0.2～3m(注1) 500mm(注2) 1m(注2)

檢測物體 φ 20mm以上不透明體(注3) φ 50mm以上不透明體或半透明體(注1) φ 50mm以上不透明體，半透明體或有光澤物體(注1) 不透明體、半透明體或透明體

應差 —— 工作距離的15%以下

電源電壓 24～240V AC＋10/ －15%或12～240V DC＋10/ －15%

消耗電力 投光器：3VA以下(平均：1.5W以下)
受光器：3VA以下(平均：1.5W以下) 3VA以下(平均：1.5W以下)

輸出繼電器接點1a
·斷開容量：250V 1A AC(電阻負荷)30V 2A DC(電阻負荷)
·電子壽命：50萬次以上轉換工作(轉換頻率3,600次工作/小時)
·機器壽命：1億次以上轉換工作(轉換頻率36,000次工作/小時)

輸出工作 可在入光時ON或非入光時ON之間切換選擇

反應時間 20ms以下

工作狀態指示燈 紅色LED(輸出ON時亮起)

靈敏度調節器 —— 持續可變調節器

定時功能
(0.1～5秒可變) —— 可在ON延遲，OFF延遲和單觸間選擇 —— 可在ON延遲，OFF延遲和單觸間選擇 —— 可在ON延遲，OFF延遲和單觸間選擇可在ON延遲，OFF延遲和單觸間選擇

環
境
性
能 保護構造 IP66(IEC)

周圍溫度 －10～＋60°C(注意不可結露、結冰)，存儲：－20～＋70°C

周圍濕度 35～85%RH，存儲：35～85%RH

周圍照明度 白熾燈：受光面照明度 3,500x

耐電壓 1分鐘始AC1,500V 電源與輸出端子之間，1分鐘 AC1,000V 繼電器接點端子之間

絕緣電阻 電源與輸出端子之間，繼電器接點端子之間，20MΩ以上，基于DC500V高阻表

耐振動 頻率：10～55Hz，雙振幅：1.5mm，X, Y和Z各方向2小時

耐沖擊 加速度：100m/s²(約10G)，X, Y和Z各方向3次

投光二極體 紅外線LED(調制式) 紅色LED(調制式) 紅外線LED(調制式)

投光波峰波長 950μm 660μm 950μm

材質 外殼：PBT，透鏡：丙烯(VF-PRM3的正面：三醋酸酯)

連接方式 旋入端子連接

電纜適用于圓形電纜φ 6～φ 10mm(導體橫截面積：0.25～0.75mm²)

電纜長度 用0.3mm²以上橡皮電纜全長可延至100m (透過型：投光器與受光器各1根)

重量投光器：約75g
受光器：約95g 約95g

附件 MS-N70(傳感器安裝支架)：1套，密封套或密封套墊圈：1套，密封套包裝：(大/小各1個)1套
VF-SKG(短路金屬接點)：1個，RF-230(反射鏡)：1個用于回歸反射型傳感器
調整螺絲刀：1個擴散反射型傳感器和帶定時功能傳感器(后綴帶“T”)
(透過型傳感器附帶2套傳感器安裝支架，密封套、密封套墊圈、密封套包裝)
注：
1) 回歸反射型傳感器的檢測距離是對反射鏡RF-230的值。另外，檢測距離是反射鏡可設定范圍。傳感器能夠檢測出0.1m(VF-PRM3: 0.2m)以內的物體。
2) 擴散反射型傳感器的檢測距離是以白色無光澤紙(200×200mm)作為檢測物體時檢測得。
3) 如果安裝了狹縫透光罩(另售)，即使是3×6mm的物體也能檢測到。

I/O電路圖
注：透過型傳感器投光器只有兩個電源端子(1和2)。
檢測特性圖(典型)

所有型號

設定距離和過量增溢之間的相互關系

VF-M10 VF-M10T 透過型

平行移動特性
角度特性 帶狹縫透光罩的平行移動特性

(OS-VF-6×12)

帶狹縫透光罩的角度特性 帶狹縫透光罩的平行移動特性 帶狹縫透光罩的角度特性

(OS-VF-6×12)
(OS-VF-3×6)
(OS-VF-3×6)

VF-RM5 VF-RM5T 回歸反射型

平行移動特性
角度特性

VF-PRM3 回歸反射型

平行移動特性
角度特性

VF-D500 VF-D500T擴散反射型

VF-D1000 VF-D1000T擴散反射型

檢測領域特性 檢測領域特性

使用指南

該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。

安裝

接線

·緊固扭矩應在0.78N·m以下。
· 應使用直徑為φ 6～φ 10mm的環形電纜，若電纜尺寸不符合規定或被彎曲過，則電纜不防水。

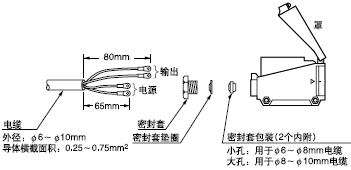

· 請按下圖所示準備電纜端。

端子位置

適用壓接接頭尺寸(單位：mm

圓形 Y形

注：使用帶絕緣套筒的壓接接頭。推薦壓接接頭：規定尺寸1.25×3.5

短路金屬接頭安裝(VF-SKG)
· 若傳感器與負荷使用同一電源，則使用短路金屬接頭后就只用接一條線。

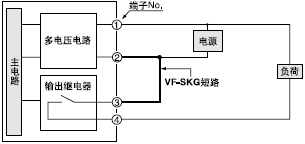

連接實例

安裝

· 旋松端子2和3上的螺絲。如下圖所示在端子上安裝短路金屬接頭VF-SKG。

回歸反射型傳感器(VF-RM5和VF-RM5T)

帶偏極濾光器的回歸反射型傳感器(VF-PRM3)

·檢測有光澤材料時，請按下列幾點操作。
1 使圖中L足夠長。
2 與檢測物體成10°～30°角度安裝。
※ VF-PRM3無須上述調節。

· 如果發光物體用透明薄膜覆蓋或包裹(如下所述)，則帶偏
極濾光器的回歸反射型傳感器可能無法檢測到。在這種情況下，請按以下步驟操作。
檢測物體實例
·由清晰薄膜包裹的罐頭
·用塑料薄膜覆蓋的鋁片
·金色或銀色(有光澤)的標簽或包裝紙
步驟
·在安裝時根據檢測物體傾斜傳感器。
·減小靈敏度。
·增大傳感器與檢測物體之間的距離。

定時功能與輸出工作
·裝備定時器型有三種方便的定時功能。
ON延遲(OND)
<功能>：忽略短輸出信號。
<用途>：由于只接收長信號，此功能適用于生產線阻塞時和對運行時間較長的物體的檢測。
OFF延遲(OFD)
<功能>：使輸出信號延長一段固定的時間。
<用途>：適用于輸出信號太短以致連接設備沒有反應時的檢測。
單觸式(OSD)
<功能>：檢測到信號后輸出固定寬度的信號。
<用途>：適用于連接設備的輸入規格需要固定寬度的信號時的檢測。當然，也適用于將較短寬度信號增至所需的寬度。

亦可用于其他多種用途。

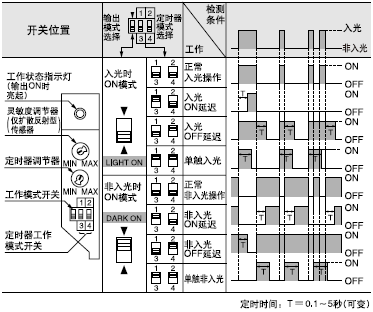

轉換開關與定時工作

其他
·電源接通后的短時間(200ms)內，請勿使用。

尺寸(單位：mm)

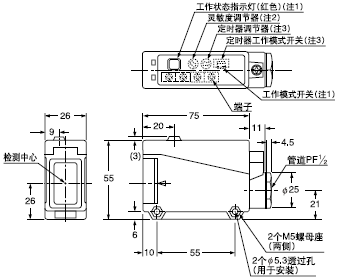

VF-M10□ VF-RM5□VF-D500□ VF-D1000□傳感器

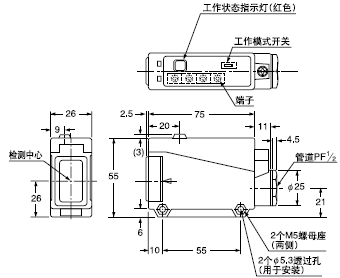

VF-PRM3 傳感器

注：
1) 除投光器外，所有部件都裝備了工作狀態指示燈。
2) 只有擴散反射型的傳感器裝備了靈敏度調節器。
3) 只有裝備了定時器的傳感器有定時器調節器和定時器工作模式開關。

RF-230 反射鏡(回歸反射型傳感器的附件)

RF-220 反射鏡(另售)

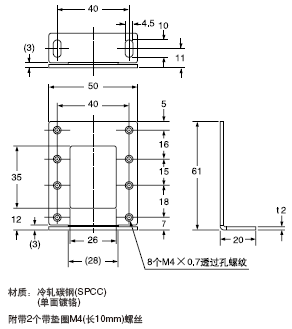

MS-N70 傳感器安裝支架(附件)

裝配尺寸 VF-PRM3的安裝示意圖

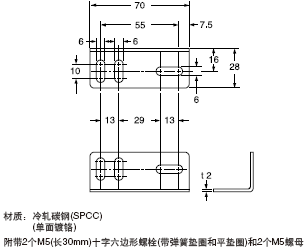

MS-RF22 RF-220反射鏡安裝支架(另售)

裝配尺寸

MS-RF23 RF-230反射鏡安裝支架(另售)

裝配尺寸
