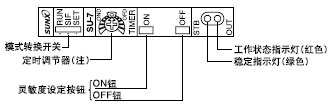

| 限定靈敏度的設定 |
| 細微檢測的設定只有在沒有檢測物體時，按一下按扭。 |
| 檢測微小物體 |
不檢測背景的穩定檢測 |
 |
 | |
| 設定步驟 |
| 步驟 |
操作 |
| 1) |
在無檢測物體和穩定受光條件下設定傳感器。

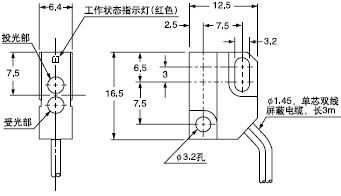

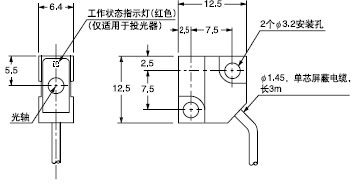

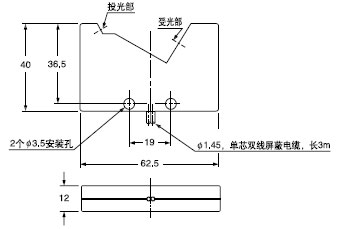

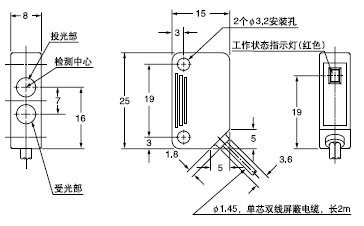

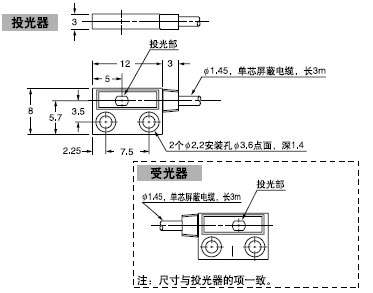

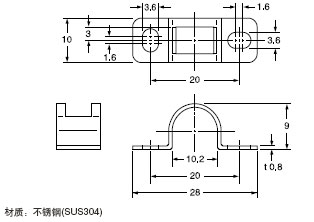

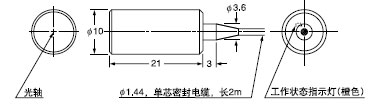

| 透過型 |
擴散反射型 |
標識傳感器 |
 | |
| 2) |
將模式轉換開關設定在“SET”。 |
 |
| 3) |
按下“ON”或“OFF”按鈕3秒以上，基準值會比沒有檢測物體時降低或提高15%，如右圖所示。(請注意輸出工作不能相反。)例如，檢測微小物體時應按下“ON”按鈕。 |
 |
| 4) |
將模式轉換開關設定在“RUN”。 |
 | |
|
|
| 靈敏度轉換 |
| 如果在物體存在或物體缺少狀態下入射光穩定，把基準值轉換至此狀態，即使入射光在其他狀態下不穩定，仍可進行穩定檢測。設定水平同限定靈敏度的設定。但是，由于工作水平是在一般靈敏度設定后轉換的，輸出工作是可選的。 |
| 設定步驟 |
| 步驟 |
操作 |
| 1) |
按以下標準設定步驟設定靈敏度。
(如靈敏度的余量很小時，不能進行靈敏度轉換。) |
| 2) |
將模式轉換開關設定在“SIF”。 |
 |
| 3) |
按下在穩定受光狀態的靈敏度設定按鈕。例如，對于擴散反射型傳感器，如果存在背景物體，只有在背景物體被檢測后按下按鈕。
 |
| 4) |
將模式轉換開關設定在“RUN”。 |
| |
|
|
| · SU-79能保存4檔靈敏度水平，可按您的需要進行選擇。 |
| 靈敏度保存 |
| 步驟 |
操作 |
| 1) |
將模式轉換開關設定在“SET”。 |
|
| 2) |
用遙控靈敏度選擇輸入1和2，高或低來指定保存靈敏度的信道。

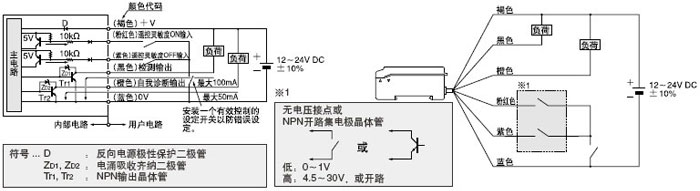

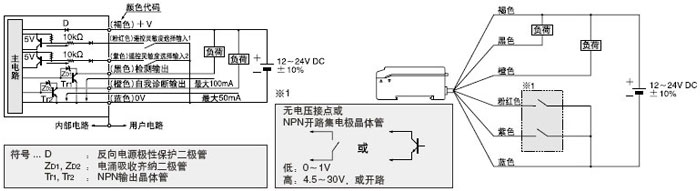

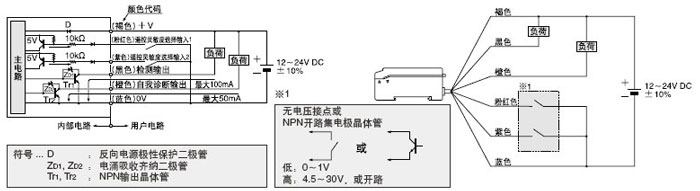

| 接線 |
信號狀態 |
信道選擇 |
 |
低：0～1V
高：4.5～30V或開路
輸入電阻：10kΩ |
 | |
| 3) |
設定靈敏度。 |
| 4) |
指定另一信道，再次設定靈敏度。 |
| 5) |
將模式轉換開關設定在“RUN”。 |
| |
| 靈敏度轉換 |
| 步驟 |
操作 |
| 1) |
將模式轉換開關設定在“RUN”。 |
|
| 2) |
用遙控靈敏度選擇輸入1和2，高或低來指定您希望選擇的信道。 | |
|
|
| · 設定靈敏度后，穩定性的余量也確定了，當模式轉換開關從“SET”變?yōu)椤癝IF”或“RUN”時，穩定指示燈(綠色)閃爍。閃爍的次數表明穩定性的余量。 |
| 閃爍次數 |
0 |
1 |
2 |
3 |
4 |
5 |
余量(%)
(與基準值相應的余量) |
15 以下 |
15～30 |
30～45 |
45～60 |
60～75 |
75以上 | |
|
|

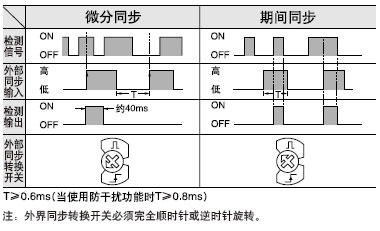

| · 外部同步功能要用來控制檢測同步�？捎梦⒎滞交蚱陂g同步。 |
 |
|
|

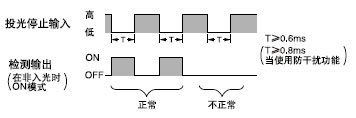

| · 投光停止輸入(紫色)短路成0V時，停止投光。由于無檢測物體時檢測輸出能設為ON/OFF，此功能可用于起始檢測。短路至0V，并打開輸入，不斷重復。如果檢測輸出按此操作，則傳感器工作良好，否則相反。 |
 |
|
|

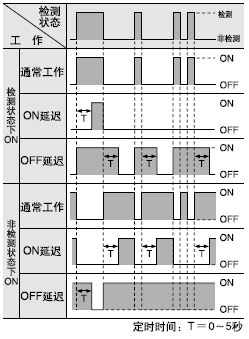

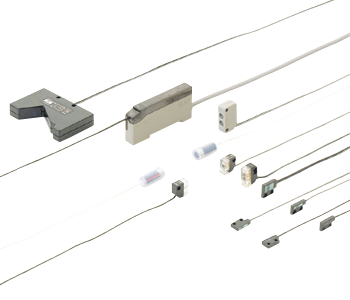

| · 每種SU-7系列的放大器(除SU-75)都裝備有一個可調節ON/OFF延遲定時器(0～5秒)。 |
| ON延遲 |
 |
| 由于只有長信號顯示，如果線受阻，或者是需運行很長時間的物體，此功能可用于檢測。 |
| OFF延遲 |
| 因?yàn)檩敵鲂盘?hào)延續一個固定時間間隔，當輸出信號太短以致于連接設備不能反應時，則此功能有用。 |
|
|
旋轉計時調節器來調節ON或OFF延遲的持續時間。
注： 在“SET”模式下調節計時器，而不允許在“SIF”或“RUN”模式下調節。 |
 |
|
|
| · 每個SU-7放大器都裝備有防干擾功能。通過設定不同的投光頻率，檢測頭可貼近安裝。(最多兩個) |
| 設定 |
| 步驟 |
操作 |
| 1) |
將模式轉換開關設定在“SET”。 |
|
| 2) |
同時按住“ON”和“OFF”按鈕2秒以上，穩定指示燈(綠色)閃爍。 |
 |
| 3) |
按下“ON”按鈕。(穩定指示燈閃爍2次)[反應時間：0.6ms以下(注1)] |
 |
| 4) |
將模式轉換開關設定在“RUN”。(可完成一臺放大器的設定。) |
|
| 5) |
第2臺放大器重復步驟1和2。 |
|
| 6) |
按下“OFF”按鈕。(穩定指示燈閃爍2次)[反應時間：0.8ms以下(注1)] |
 |
| 7) |
將模式轉換開關設定在“RUN”。(設定完成。) |
| |
| 取消 |
| 步驟 |
操作 |
| 1) |
同時按住“ON”和“OFF”按鈕2秒以上，穩定指示燈(綠色)閃爍。 |
 |
| 2) |
再次同時按住“ON”和“OFF”按鈕(穩定指示燈閃爍2次)。 | |
注：1) 防干擾功能增加應差和反應時間。設定之后，確保檢查工作。
注：2) 當透過型傳感器使用防干擾功能時，通過標準設定，限制設定或轉換設定來設定靈敏度。 |
|
|

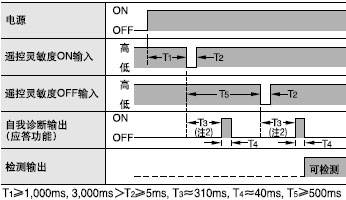

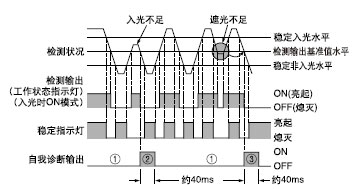

| · 傳感器檢查入光量，如果因灰塵，污垢或光軸未對齊而使強度降低，則會產生輸出。 |
 |
1) 自我診斷輸出晶體管在穩定檢測時保持在“OFF”狀況。
2) 當檢測輸出變化時，如入光量未達到穩定受光或穩定非入光水平，自我診斷輸出變?yōu)镺N，在約40ms后它將自動恢復。另外，當檢測輸出由入光變?yōu)榉侨牍?遮光)狀態時，自我診斷輸出會發生變化。(檢測輸出的操作不會受到影響)
3)在非入光(遮光)不足情況下，在自我診斷輸出變?yōu)镺N之前有一段延續時間。 |
|
|
· 電源接通后的短時間(0.5秒)內，請勿使用。

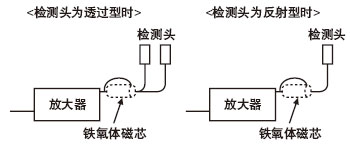

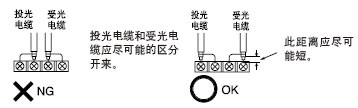

請?jiān)陔娎|上安裝鐵氧體磁芯 |
 |
| 在放大器側附近安裝鐵氧體磁芯 。此時，請將檢測頭電纜繞成2卷 |
使用鐵氧體磁芯時，請準備好下述產品1（或類似產品）。
<推薦產品>
ESD-SE-110[NEC東金株式會社生產] |
