光幕傳感器
安全繼電器組件
規格

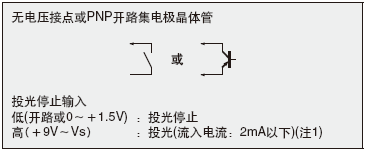

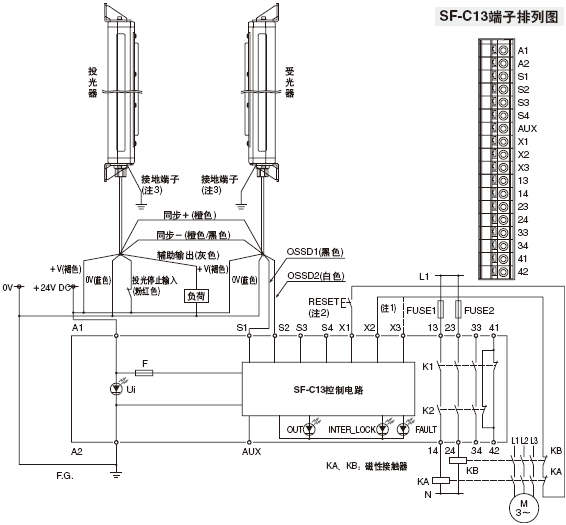

1) 當未明確指定測定條件時，使用周圍溫度為＋20°C。 2) 請將本產品安裝在不易受到機械性損傷的場所。 3) 由于工作狀態指示燈顏色依據控制輸出(OSSD1、OSSD2)的ON、OFF狀態而改變，傳感器上工作狀態指示燈標注為“OSSD”。 4) 由于本產品不能使用手動控制器SF-HC(另售)，因此無投光量控制指示燈以及消隱指示燈的功能。另外，也不能采用串聯連接的方式。 5) Vs等同于所用的電源電壓。 6) 電涌吸收器連接于內置光幕傳感器SF4-AH80的主體外殼和帶電部分之間，以避免雷擊電涌引起的誤動作。因此本欄的數值為在電涌吸收器被移去的特定情況下的耐電壓和絕緣電阻。 I/O電路圖和線路圖I/O電路圖 注意事項 FSD應使用安全繼電器組件或具有同等安全性的控制電路。 ※1  SF-C13接線圖(4類控制) 注： 1) 上圖為手動復歸時的接線圖。使用自動復歸，則請將圖中接往X2的接線改接在X3上。此時，無需復歸(RESET)按鈕。 2) 復歸(RESET)按鈕請使用瞬動型開關。 3) 請將BSF4-AH80的接地端子切實接地。 使用指南· 在“PSDI模式”下，本裝置不可以作為起動裝置使用。 ·本產品目錄是選擇合適產品的向?qū)�。使用產品前請務必參閱產品附帶的使用說明書。
· 在日本國內使用時，本裝置不可用作壓機的安全裝置。日本國內的壓機請使用光幕傳感器SF4B-□-01(參閱P.4)。 · 在美國使用本產品時，適用OSHA 1910.212以及OSHA 1910.217標準，在歐洲使用時，適用EN999標準，此外還符合其它各國的防爆標準。關于安裝條件，請遵守各國的法律和標準等要求。 防爆注意事項本產品為耐壓防爆結構。只有在滿足規定條件及規格的情況下使用本產品，才能保證正常的防爆性能。若不遵守規定的條件及規格，防爆性能將無法發揮作用。 ·請使用適合危險場所(可能有爆炸性氣體或蒸汽存在的場所) 的防爆電氣設備。·接線作業前請務必先切斷電源。否則可能導致觸電。 ·用戶請絕對不要自行改造或修理本產品。否則可能導致爆炸或起火。 ·對于預見可能遭受外傷的電纜、請用強度足夠的器件加以保護，如裝入金屬管等。 ·請將接地端子切實接地。否則可能導致爆炸或起火。 ·請勿打開耐壓防爆外殼的蓋子。也不能卸下外殼窗框金屬件。否則可能導致爆炸或起火。 ·可以安裝本產品的危險場所包括可能存在爆炸性氣體的1類場所(Zone1)及2類場所(Zone2)(設備分類為“Group II A或B”、溫度等級為“T1~T6”之防爆設備可用的場所)。請千萬不要在0類場所(Zone0)使用本產品。 ·有關危險場所的分類以及防爆電氣設備的分類，請參閱各國的電氣設備施工標準以及相關法律法規等的原理，如日本的“工廠防爆電氣設備用戶指南(氣體防爆1994)”(厚生勞動省產業安全研究所編)。 ·有可能受到來自普通電路的電磁感應、靜電感應等干擾時，請采用獨立的金屬管或金屬槽進行布線。  ·請設置在機械性損傷的危險較少的場所。 安裝·安裝光幕傳感器時，請用4個M10螺栓牢固固定。·電纜引入口加工有配線保護管用的螺紋(NPT1/2)。請使用鋼制電線管等連接，完整的螺紋部至少旋入5牙以上。 ·調整光軸之后，請擰緊水平角度調整用內六角螺栓進行固定。此時的推薦緊固扭矩應為1.5N·m～1.7N·m。 (水平角度調整用內六角螺栓安裝在投光器和受光器的上、下方。) 接地·將耐壓防爆外殼下部的接地端子接地，以使接地電阻小于100Ω。·接地電線請使用600V乙烯絕緣電線或具有同等以上絕緣性能的電線。電線的截面積必須能確保安全流過可預見的最大接地電流。 其他·使用時請務必遵守本產品規格。否則可能導致觸電、受傷或產品損壞。·開箱時請注意不可倒置本產品。否則可能導致受傷。 ·測量絕緣電阻時請不要觸摸端子。否則可能導致觸電。 ·發生異常時請立即停止運行。否則可能導致觸電、受傷或發生火災。 ·測量絕緣電阻時，請確保周圍沒有爆炸性氣體或蒸汽，否則可能導致爆炸或起火。 參考
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||
|
