產品名稱: 神視SF2-N系列小型光幕傳感器
型 號: SF2-N系列
價 格: 0.00
品 牌: 神視

收藏此產品     查看收藏

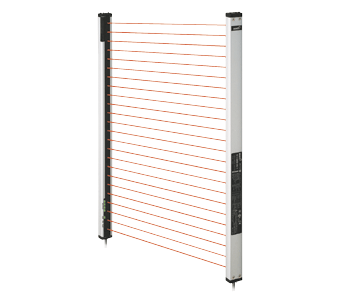

小型光幕傳感器 SF2-N系列
小型光幕傳感器

SF2-N系列

特點:提供全球標準安全性Type2串聯連接型


產品特點:

IEC 61496(Type2)工業標準應用

達到較高安全水平

SF2-N系列與原有的自動防故障型區域傳感器具同等安全性且符合歐洲和北美安全標準,所有可以在世界上任何地方使用。 傳感器設為ON時進行自我診斷。

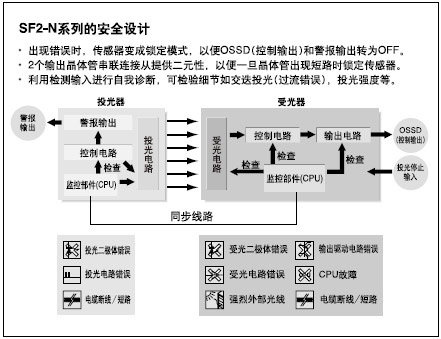

投光器內部的監控單元(CPU)不停地檢查投光電路和控制電路。而且,受光器內部的監控單元(CPU)也不停地檢查受光電路,控制電路和輸出電路,所以可始終保持較高安全水平。
IEC 61496(Type2)工業標準應用 達到較高安全水平

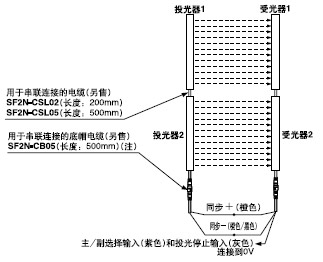

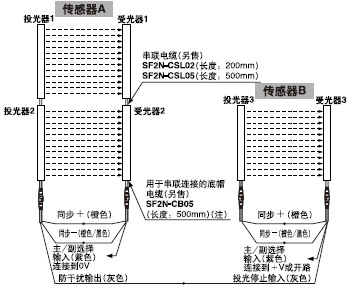

通過串聯連接實現省配線

使用另售的串聯連接電纜,最多三套傳感器總計128光軸(20mm光軸間距型)或64光軸(40mm光軸間距型)可以串聯連接,所以,即使L形和U形區域也很容易覆蓋到。以前,三套傳感器需要分別接線。但是現在,只需要用于一套的同等接線,因而節省了繁瑣的連線和降低了成本。
通過串聯連接實現省配線

小型設計,28mm寬,19mm厚

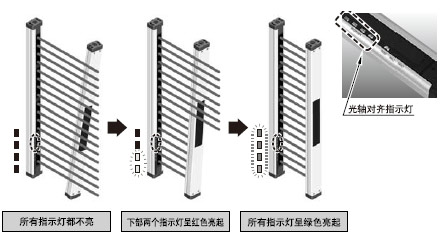

方便的指示燈使光軸易于對齊

僅28mm寬,19mm厚的小型設計。僅需少量空間使傳感器可裝備在機器中。 光軸對齊指示燈分布在傳感器的四個部分。光軸對齊時,該部分指示燈亮成紅色,當所有光軸對齊時,指示燈都亮成綠色。光軸對齊指示燈在投光器和受光器上都有分布,故對齊和未對齊的光軸可一目了然。
小型設計 方便的指示燈使光軸易于對齊

識別外部光線并預防故障

不同的品種滿足不同的需要

ELC功能預防由于外部光線如附近經過的傳感器,AGV,巡邏光或泄露光引起的故障。 可用傳感器有光軸間距為20mm(最小檢測物體φ 30mm)且保護高度從190mm(8光
軸)~1,310mm(64光軸)的。還有傳感器光軸間距為40mm(最小檢測物體φ 50mm)且保護高度從190mm(4光軸)~1,630mm(40光軸)的。你可從多種產品中選擇適合的。NPN輸出型和 PNP輸出型適用于所有型號。
· ELC(Extraneous Light Check)功能此功能區分來自傳感器自身的光和外界來源的光,并且當外界來源光被傳感器接收時減輕其造成的影響。 不同的品種滿足不同的需要
識別外部光線并預防故障

檢測表面的防濺功能

現在可利用防濺帽型來保護檢測表面免受來自焊接機器焊液的損壞,而且安裝在傳感器內的正面防護罩也可用來完全防止?jié)姙R物附著于檢測表面。此外,被檢測物即使接觸傳感器,檢測表面仍會受到保護。
檢測表面的防濺功能檢測表面的防濺功能

正面防護罩保護檢測表面

狹縫透光罩加強功能性

即使在惡劣的環境條件下使用傳感器時,另售的正面防護罩(FC-SF2N-A□/FC-SF4A-H□-H)仍可安裝在傳感器上以保護檢測表面。 通過使用另售狹縫透光罩(OS-SF2N-A□/OS-SF4A-H□-H),投光和受光量可被抑制以減少來自其他傳感器等的外來光的影響。
正面防護罩保護檢測表面 狹縫透光罩加強功能性

安裝支架使光軸易于對齊

光軸對齊可在通電前精確完成

附帶后部安裝支架(MS-SF2N-1),方便角度調整,從而使光軸對齊很簡單。此外, 還備有另售的側面安裝支架(MS-SF2N-3)。 如果運用SF-LAT-2N激光對齊器,采用易見的光軸對齊視點,即使是遠距離安裝也
可簡單快速完成。此外,SF-LAT-2N激光對齊器是電池帶動的,所以光軸對齊可在
光幕傳感器實際通電前完成。
安裝支架使光軸易于對齊 光軸對齊可在通電前精確完成

用途

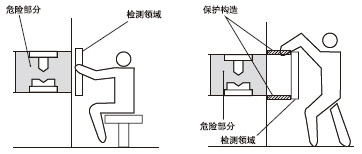

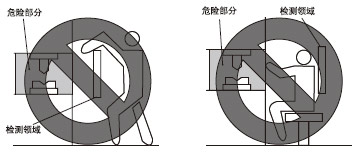

保護特殊用途機器 對進入禁止進入線的檢測 加工機侵入檢測
保護特殊用途機器對進入禁止進入線的檢測加工機侵入檢測

訂購指南

傳感器 傳感器不附帶匹配電纜。請另行訂購。

種 類 形 狀 檢測距離
(注1)
型 號 光軸數 保護高度
NPN輸出型 PNP輸出型
普通盒型 20
mm



20光軸間距 檢測距離
0.3~7m
SF2-NH8 SF2-NH8-PN 8 190
SF2-NH12 SF2-NH12-PN 12 270
SF2-NH16 SF2-NH16-PN 16 350
SF2-NH20 SF2-NH20-PN 20 430
SF2-NH24 SF2-NH24-PN 24 510
SF2-NH28 SF2-NH28-PN 28 590
SF2-NH32 SF2-NH32-PN 32 670
SF2-NH36 SF2-NH36-PN 36 750
SF2-NH40 SF2-NH40-PN 40 830
SF2-NH48 SF2-NH48-PN 48 990
SF2-NH56 SF2-NH56-PN 56 1,150
SF2-NH64 SF2-NH64-PN 64 1,310
40
mm



40光軸間距 SF2-NA4 SF2-NA4-PN 4 190
SF2-NA6 SF2-NA6-PN 6 270
SF2-NA8 SF2-NA8-PN 8 350
SF2-NA10 SF2-NA10-PN 10 430
SF2-NA12 SF2-NA12-PN 12 510
SF2-NA14 SF2-NA14-PN 14 590
SF2-NA16 SF2-NA16-PN 16 670
SF2-NA18 SF2-NA18-PN 18 750
SF2-NA20 SF2-NA20-PN 20 830
SF2-NA24 SF2-NA24-PN 24 990
SF2-NA28 SF2-NA28-PN 28 1,150
SF2-NA32 SF2-NA32-PN 32 1,310
SF2-NA36 SF2-NA36-PN 36 1,470
SF2-NA40 SF2-NA40-PN 40 1,630
帶防濺帽型 20
mm



20光軸間距 檢測距離
0.3~7m
SF2-NH8-H SF2-NH8-PN-H 8 190
SF2-NH12-H SF2-NH12-PN-H 12 270
SF2-NH16-H SF2-NH16-PN-H 16 350
SF2-NH20-H SF2-NH20-PN-H 20 430
SF2-NH24-H SF2-NH24-PN-H 24 510
SF2-NH28-H SF2-NH28-PN-H 28 590
SF2-NH32-H SF2-NH32-PN-H 32 670
SF2-NH36-H SF2-NH36-PN-H 36 750
SF2-NH40-H SF2-NH40-PN-H 40 830
SF2-NH48-H SF2-NH48-PN-H 48 990
SF2-NH56-H SF2-NH56-PN-H 56 1,150
SF2-NH64-H SF2-NH64-PN-H 64 1,310
40
mm



40光軸間距 SF2-NA4-H SF2-NA4-PN-H 4 190
SF2-NA6-H SF2-NA6-PN-H 6 270
SF2-NA8-H SF2-NA8-PN-H 8 350
SF2-NA10-H SF2-NA10-PN-H 10 430
SF2-NA12-H SF2-NA12-PN-H 12 510
SF2-NA14-H SF2-NA14-PN-H 14 590
SF2-NA16-H SF2-NA16-PN-H 16 670
SF2-NA18-H SF2-NA18-PN-H 18 750
SF2-NA20-H SF2-NA20-PN-H 20 830
SF2-NA24-H SF2-NA24-PN-H 24 990
SF2-NA28-H SF2-NA28-PN-H 28 1,150
SF2-NA32-H SF2-NA32-PN-H 32 1,310
SF2-NA36-H SF2-NA36-PN-H 36 1,470
SF2-NA40-H SF2-NA40-PN-H 40 1,630
注:
1)檢測距離是投光器和受光器之間的可設定范圍。傳感器可檢測0.3m以?xún)?nèi)的物體。
訂購指南

安全繼電器組

品 名 形 狀 型 號 說 明
薄型控制單元 安全繼電器組 SF-C13 符合最高4類控制(與SF2-N系列組合則為2類控制)。
注:1)SF-C13的詳情請參閱PDF P.88。

匹配電纜 傳感器不附帶匹配電纜。請另行訂購。

品 名 形 狀 型 號 說 明
一端帶連接器的電纜 一端帶連接器的電纜 SF2N-CC3 長度:3m
重量:約400g(雙電纜)
用于接線。
7芯屏蔽電纜(投光器用6芯),一端帶連接器,每套2根。
電纜外徑: 6mm
連接器外徑:最大 14mm
電纜顏色:灰色(用于投光器),灰色帶黑線(用于受光器)
最小彎曲半徑:R30mm
SF2N-CC7 長度:7m
重量:約870g(雙電纜)
SF2N-CC10 長度:10m
重量:約1,200g(雙電纜)
兩端均帶連接器的電纜 兩端均帶連接器的電纜 SF2N-CCJ10 長度:10m
重量:約1,200g(雙電纜)
用于延長電纜。
屏蔽電纜,兩端均帶連接器
電纜外徑:6mm
連接器外徑:最大14mm
電纜顏色:灰色(用于投光器),灰色帶黑線(用于受光器)
最小彎曲半徑:R30mm
串聯電纜 串聯電纜 SF2N-CSL02 長度:200m
重量:約80g(雙電纜)
用于串聯連接傳感器
屏蔽電纜,兩端均帶連接器,每套2根
每套2根 (投光器和受光器相同)
電纜外徑: 6mm
電纜顏色:灰色(投光器和受光器相同)
最小彎曲半徑:R30mm
SF2N-CSL05 長度:500m
重量:約110g(雙電纜)
用于串聯連接的底帽電纜(注) 用于串聯連接的底帽電纜 SF2N-CB05 長度:500m
重量:約120g(雙電纜)
在串聯連接情況下,如果連接3套或總的光軸數超過48[SF2-NA□(-PN)(-H):24光軸以上],將此電纜連接到終端傳感器.屏蔽電纜,兩端帶連接器,每套2根
電纜外徑: 6mm
電纜顏色:灰色(用于投光器),灰色帶黑線(用于受光器)
最小彎曲半徑:R30mm
注:注意當使用底帽電纜進行串聯連接(SF2N-CB05)時SF2-N系列尺寸會改變。請參閱PDF P.157和P.158“尺寸”。
如果SF2-N系列在下述條件下串聯連接,可用串聯連接(SF2N-CB05)用另售底帽電纜更換SF2-N系列附帶的底帽電纜。如果不更換,SF2-N系列的內部保護電路可能工作,從而引起故障。
如果串聯連接3套。
如果串聯連接的總光軸數超過下述
SF2-NH□(-PN)(-H):48光軸
SF2-NA□(-PN)(-H):24光軸
底帽電纜更換實例
使用的產品(注1) 套 數 總光軸數 底帽電纜
SF2N-NH64 1套 64 附帶的底帽電纜
SF2N-NH24
SF2N-NH24
2套 48 附帶的底帽電纜
SF2N-NH24
SF2N-NH28
2套 52 用于串聯連接的另售底帽電纜(SF2N-CB05)(注2)
SF2N-NH24
SF2N-NH12
SF2N-NH12
3套 48 用于串聯連接的另信底帽電纜(SF2N-CB05)(注2)
注:
1)串聯連接不適用于20mm光軸間距型傳感器和40mm光軸間距型傳感器。
2)注意當使用底帽電纜進行串聯連接(SF2N-CB05)時SF2-N系列的尺寸會改變。請參閱PDF P.157和PDF P.158“尺寸”。

備用部件(傳感器附件)

品 名 型 號 說 明

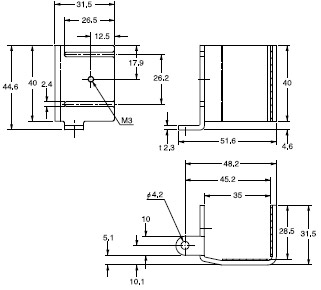

后部安裝支架 MS-SF2N-1 用于把傳感器安裝于后部(1套用于投光器和受光器)
U形后部安裝嫁
連支撐支架(注)
MS-SF2N-2 用于SF2-N□(-PN) 用于把傳感器固定于中部以防震(后部安裝)(1套用于投光器和受光器)
MS-SF4A-H2 用于SF2-N□(-PN)-H

L形嫁連支撐

支架(注)

MS-SF2N-L 用于把嫁連支撐支架安裝于墻上等位置。(1套用于投光器和受光器)
測試桿 SF2-NH-TR 標準檢測以檢測極小物體(30mm),用于20mm光軸間距
注:所需套數根據產品而不同,詳情請參閱PDF P.159和PDF P.160“尺寸”。

后部安裝支架 MS-SF2N-1

U形后部安裝嫁連支撐支架 L形嫁連支撐支架 MS-SF2N-2 MS-SF4A-H2 MS-SF2N-L

后部安裝支架 U形后部安裝嫁連支撐支架
注:
以上圖例只適用于MS-SF2N-2型。MS-SF4A-H2形狀與此不同。
MS-SF2N-2/MS-SF4A-H2 1套U形后部安裝支架和托盤各2個

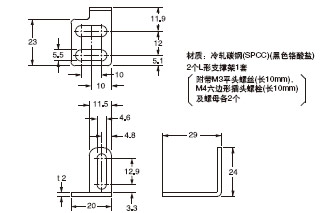

MS-SF2N-L 2個L形安裝支架1套[附帶M3平頭螺絲(長10mm),M4六邊形插頭螺拴(長10mm)和螺母各2個]

配件(另售)

適用
光軸
20mm
光軸間距
8
光軸
12
光軸
16
光軸
20
光軸
24
光軸
28
光軸
32
光軸
36
光軸
40
光軸
48
光軸
56
光軸
64
光軸
---- ----
品 名 40mm
光軸間距
4
光軸
6
光軸
8
光軸
10
光軸
12
光軸
14
光軸
16
光軸
18
光軸
20
光軸
24
光軸
28
光軸
32
光軸
36
光軸
40
光軸
正面防護罩 用于SF2-
N□(-PN)
型號 FC-
SF2N-
A4
FC-
SF2N-
A6
FC-
SF2N-
A8
FC-
SF2N-
A10
FC-
SF2N-
A12
FC-
SF2N-
A14
FC-
SF2N-
A16
FC-
SF2N-
A18
FC-
SF2N-
A20
FC-
SF2N-
A24
FC-
SF2N-
A28
FC-
SF2N-
A32
FC-
SF2N-
A36
FC-
SF2N-
A40
用于SF2-
N□(-PN)-H
型號 FC-
SF4A-
H8-H
FC-
SF4A-
H12-H
FC-
SF4A-
H16-H
FC-
SF4A-
H20-H
FC-
SF4A-
H24-H
FC-
SF4A-
H28-H
FC-
SF4A-
H32-H
FC-
SF4A-
H36-H
FC-
SF4A-
H40-H
FC-
SF4A-
H48-H
FC-
SF4A-
H56-H
FC-
SF4A-
H64-H
FC-
SF4A-
H72-H
FC-
SF4A-
H80-H
狹縫透光罩 用于SF2-
N□(-PN)
型號 OS-
SF2N-
A4
OS-
SF2N-
A6
OS-
SF2N-
A8
OS-
SF2N-
A10
OS-
SF2N-
A12
OS-
SF2N-
A14
OS-
SF2N-
A16
OS-
SF2N-
A18
OS-
SF2N-
A20
OS-
SF2N-
A24
OS-
SF2N-
A28
OS-
SF2N-
A32
OS-
SF2N-
A36
OS-
SF2N-
A40
用于SF2-
N□(-PN)-H
型號 OS-
SF4A-
H8-H
OS-
SF4A-
H12-H
OS-
SF4A-
H16-H
OS-
SF4A-
H20-H
OS-
SF4A-
H24-H
OS-
SF4A-
H28-H
OS-
SF4A-
H32-H
OS-
SF4A-
H36-H
OS-
SF4A-
H40-H
OS-
SF4A-
H48-H
OS-
SF4A-
H56-H
OS-
SF4A-
H64-H
OS-
SF4A-
H72-H
OS-
SF4A-
H80-H

注:以上型號僅為單件,而非成套部件,投光器/受光器都安裝需2件(2套)。

正面防護罩

FC-SF2N-A□
FC-SF2N-A□
FC-SF4A-H□-H
FC-SF4A-H□-H
保護檢測表面。
檢測距離 <FC-SF2N-A□ FC-SF4A-H□-H相同 >
正面防護罩在投光側:0.3~7m 正面防護罩在受光側:0.3~6m 正面防護罩在兩側:0.3~5m

狹縫透光罩

OS-SF2N-A□
OS-SF2N-A□
OS-SF4A-H□-H
OS-SF4A-H□-H
狹縫透光罩可限制投光或受光量,因而減少附近傳感器的干擾,它同樣適用于穿透檢測物體的光線強度太強的情況。但使用狹縫透光罩后,檢測距離會減小。
檢測距離<OS-SF2N-A□ OS-SF4A-H□-H相同>
狹縫透光罩在投光側:0.3~2.6m 狹縫透光罩在受光側:0.3~2.6m 狹縫透光罩在兩側:0.3~1.2m
品 名 型 號 說 明

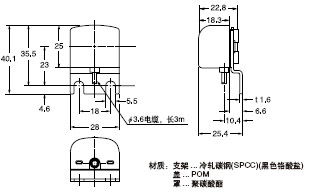

光幕傳感器大顯示器 SF-IND-2 大型指示燈安裝于光幕傳感器上,方便從各角度觀察工作。
規格
·電源電壓:24V DC±15%
·消耗電流:12mA以下
·指示燈: 橙色LED(需8個)[外部連接為ON時亮起]
·周?chē)鷾囟龋?-10~+55°C、(注意不可結露、結冰)
·材質: POM(蓋) 聚碳酸脂(罩) 冷軋?zhí)间?SPCC)(支架)
·電纜:0.3mm2 2芯橡皮電纜,長3m
·重量:約70g(包括支架)

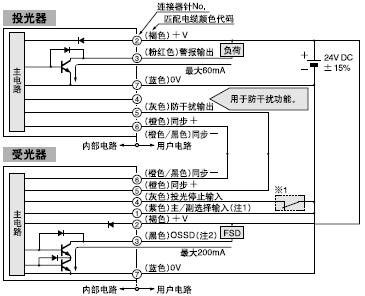

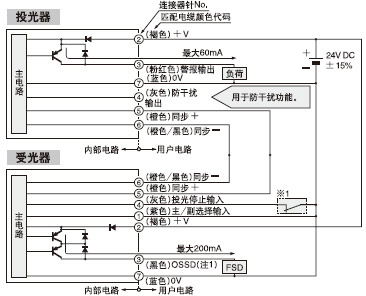

I/O電路圖
<帶NPN輸出型>
帶NPN輸出型
<帶PNP輸出型>
帶PNP輸出型
側面安裝支架 MS-SF2N-3 用于傳感器邊側安裝(1套4個支架用于投光器和受光器)
U形側面安裝
嫁連支撐支架(注1)
MS-SF2N-4 用于SF2-N□(-PN) 用于把傳感器固定于中間位置防震(側面安裝)(1套用于投光器和受光器)
MS-SF4A-H4 用于SF2-N□(-PN)-H
中心安裝支架
(注2)
MS-SF2N-5 用于后部一點安裝,方便安裝于鋁框架上(1套4個支架用于投光器和受光器)
測試桿 SF2-NA-TR 用于檢測最小物體(φ 50mm)的標準檢測,40mm光軸間距
激光光軸對齊器
(注3)
SF-LAT-2N 由于激光光軸可視,光軸對齊很容易。
注:
1) 套數視產品而定,詳情請參閱PDF P.161~“尺寸”。
2) 復合光軸信道傳感器需嫁連支撐支架(20mm光軸間距型:36光軸以上,40mm光軸間距型18光軸以上)不可用中心安裝架安裝于鋁制框架上。
3) 有關激光光軸對齊器詳情請參閱PDF P.96~“SF4-AH”系列。

光幕傳感器大顯示器 SF-IND-2

側面安裝架 MS-SF2N-3

SF-IND-2
連在光幕傳感器的頂端。
固定光幕傳感器的安裝支架和SF-IND-2安裝支架。
MS-SF2N-3

中心安裝支架 MS-SF2N-5

U形側面安裝嫁連支撐支架 MS-SF2N-4 MS-SF4A-H4

MS-SF2N-5 MS-SF2N-4
注:
1)圖示為MS-SF2N-4的情形。MS-SF4A-H4的開關與此不同。
2)所需套數因產品而異,如下所示:
SF2-NH36(-PN) SF2-NH40(-PN) SF2-NA18(-PN) SF2-NA20(-PN): 1套
SF2-NH48(-PN) SF2-NA24(-PN):2套
SF2-NH56(-PN) SF2-NH64(-PN) SF2-NA28(-PN) SF2-NA32(-PN) SF2-NA36(-PN):3套
SF2-NA40(-PN):4套
MS-SF4A-H4:
SF2-NH36(-PN)-H SF2-NH40(-PN)-H SF2-NA18(-PN)-H SF2-NA20(-PN)-H:1套
SF2-NH48(-PN)-H SF2-NA24(-PN)-H:2套
SF2-NH56(-PN)-H SF2-NH65(-PN)-H SF2-NA28(-PN)-H SF2-NA32(-PN)-H SF2-NA36(-PN)-H:3套
SF2-NA40(-PN)-H:4套

激光光軸對齊器 SF-LAT-2N

SF-LAT-2N

技術信息:

規格

個別規格

SF2-NH□(-PN)(-H)
種 類 20mm光軸間距型
項目 NPN
輸出型
SF2-
NH8(-H)
SF2-
NH12(-H)
SF2-
NH16(-H)
SF2-
NH20(-H)
SF2-
NH24(-H)
SF2-
NH28(-H
SF2-
NH32(-H)
SF2-
NH36(-H)
PNP
輸出型
SF2-
NH8-
PN(-H)
SF2-
NH12-
PN(-H)
SF2-
NH16-
PN(-H)
SF2-
NH20-
PN(-H)
SF2-
NH24-
PN(-H)
SF2-
NH28-
PN(-H)
SF2-
NH32-
PN(-H)
SF2-
NH36-
PN(-H)
光軸數 8 12 16 20 24 28 32 36
光軸間距 20mm
保護高度 190mm 270mm

350mm

430mm 510mm 590mm 670mm 750mm
消耗電流 投光器:60mA以下,受光器:100mA以下 投光器:90mA以下,受光器:150mA以下
重量
(含投光器和受光器)
SF2-
NH□(-PN)
約390g 約490g 約580g 約680g 約790g 約870g 約980g 約1,070g
SF2-
NH□(-PN)-H
約440g 約590g 約730g 約890g 約1,000g 約1,200g 約1,300g 約1,500g

種 類 20mm光軸間距型
項 目 NPN輸出型 SF2-NH40(-H) SF2-NH48(-H) SF2-NH56(-H) SF2-NH64(-H)
PNP輸出型 SF2-NH40-PN(-H) SF2-NH48-PN(-H) SF2-NH56-PN(-H) SF2-NH64-PN(-H)
光軸數 40 48 56 64
光軸間距 20mm
保護高度 830mm 990mm 1,150mm 1,310mm
消耗電流 投光器:90mA以下,受光器:150mA以下 投光器:120mA以下,受光器:220mA以下
重量(含投光器和受光器) SF2-NH□(-PN) 約1,160g 約1,370g 約1,550g 約1,800g
SF2-NH□(-PN)-H 約1,600g 約1,900g 約2,200g 約2,500g
注) 在未指定的測量條件下,周?chē)鷾囟龋?20℃。
SF2-NA□(-PN)(-H)
種 類 40mm光軸間距型
項目 NPN
輸出型
SF2-
NA4(-H)
SF2-
NA6(-H)
SF2-
NA8(-H)
SF2-
NA10(-H)
SF2-
NA12(-H)
SF2-
NA14(-H)
SF2-
NA16(-H)
SF2-
NA18(-H)
PNP
輸出型
SF2-
NA4-
PN(-H)
SF2-
NA6-
PN(-H)
SF2-
NA8-
PN(-H)
SF2-
NA10-
PN(-H)
SF2-
NA12-
PN(-H)
SF2-
NA14-
PN(-H)
SF2-
NA16-
PN(-H)
SF2-
NA18-
PN(-H)
光軸數 4 6 8 10 12 14 16 18
光軸間距 40mm

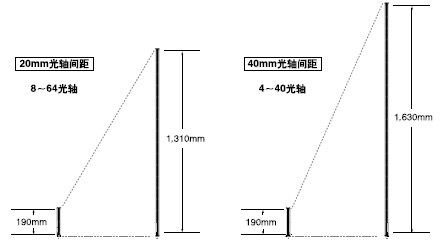

保護高度 190mm 270mm

350mm

430mm 510mm 590mm 670mm 750mm
消耗電流 投光器:60mA以下,受光器:100mA以下 投光器:90mA以下,受光器:150mA以下
重量
(含投光器和受光器)
SF2-
NA□(-PN)
約390g 約490g 約580g 約680g 約790g 約870g 約980g 約1,070g
SF2-
NA□(-PN)-H
約440g 約590g 約730g 約890g 約1,000g 約1,200g 約1,300g 約1,500g

種 類 40mm光軸間距型
項 目 NPN輸出型 SF2-NA20(-H) SF2-NA24(-H) SF2-NA28(-H) SF2-NA32(-H) SF2-NA36(-H) SF2-NA40(-H)
PNP輸出型 SF2-NA20-PN(-H) SF2-NA24-PN(-H) SF2-NA28-PN(-H) SF2-NA32-PN(-H) SF2-NA36-PN(-H) SF2-NA40-PN(-H)
光軸數 20 24 28 32 36 40
光軸間距 40mm
保護高度 830mm 990mm 1,150mm 1,310mm 1,470mm 1,630mm
消耗電流 投光器:90mA以下,受光器:150mA以下 投光器:120mA以下,受光器:220mA以下
重量
(含投光器和受光器)
SF2-NA□(-PN) 約1,160g 約1,370g 約1,550g 約1,800g 約1,940g 約2,130g
SF2-NA□(-PN)-H 約1,600g 約1,900g 約2,200g 約2,500g 約2,800g 約3,000g
注) 在未指定的測量條件下,周?chē)鷾囟龋?20℃。

一般規格

種 類 20mm光軸間距型 40mm光軸間距型
型 號 NPN輸出型 PNP輸出型 NPN輸出型 PNP輸出型
項 目 SF2-NH□(-H) SF2-NH□-PN(-H) SF2-NA□(-H) SF2-NA□-PN(-H)
適用標準 基于EN 954-1(基于IEC 61496-1/2的Type2)的2類
檢測距離(有效距離) 0.3~7m
最小檢測物體 φ 30mm的不透明體 φ 50mm的不透明體
有效開口角 ±5°以下[檢測距離超過3m時(符合IEC 61496-2/UL 61496-2)]
電源電壓 24V DC±15% 脈動P-P10%以下
控制輸出(OSSD)
<NPN輸出型> <PNP輸出型>
NP N開路集電極晶體管 PN P開路集電極晶體管
·最大流入電流:200mA
·外加電壓:同電源電壓(控制輸出和0V之間)
·剩余電壓:2.0V以下(流入電流為200mA時)
·最大源電流:200mA
·外加電壓:同電源電壓(控制輸出和+V之間)
·剩余電壓:2.5V以下(源電流為200mA時)
  輸出工作 所有光軸入光時ON,一個以上光軸遮光時OFF(傳感器或同步信號有故障時OFF)
短路保護 裝 備
反應時間 OFF反應時間:15ms以下,ON反應時間:28ms以下(入光穩定時)
警報輸出(Alarm)
<NPN輸出型> <PNP輸出型>
NP N開路集電極晶體管 PN P開路集電極晶體管
·最大流入電流:60mA
·外加電壓:同電源電壓(警報輸出和0V之間)
·剩余電壓:2.0V以下(流入電流為60mA時)
·最大源電流:60mA
·外加電壓:同電源電壓(警報輸出和+V之間)
·剩余電壓:2.5V以下(源電流為60mA時)
  輸出工作 正常工作:警報輸出ON,投光停止故障或運用投光停止輸入時:警報輸出OFF
短路保護 裝 備
指示燈 投光器 光軸對齊指示燈:雙色(紅色/綠色)LED×4(每一個光軸入光時紅色燈亮起,所有光軸入光時綠色燈亮起)
工作狀態指示燈(注1):雙色(紅色/綠色)LED[控制輸出(OSSD)為OFF時紅色燈亮起,控制輸出(OSSD)為ON時綠色燈亮起]
投光停止指示燈:橙色LED(投光停止時亮起)
錯誤指示燈:黃色LED(傳感器出現錯誤時亮起或閃爍)
受光器 光軸對齊指示燈:雙色(紅色/綠色)LED×4(每一個光軸入光時紅色燈亮起,所有光軸入光時綠色燈亮起)
OSSD指示燈:雙色(紅色/綠色)LED[控制輸出(OSSD)OFF時紅色燈亮起,控制輸出(OSSD)為ON時綠色燈亮起],
不穩定投光指示燈:橙色LED(受光不穩定時亮起)
錯誤指示燈:黃色LED(傳感器出現錯誤時亮起或閃爍)
投光停止功能 裝 備
主/副選擇輸入 連接到0V(低):主模式工作 開路(高):副模式工作
防干擾功能 裝備
[串聯連接時:最多3套[SF2-NH□(-PN)(-H):總計最多128光軸,SF2-NA□(-PN)(-H):總計最多64光軸
并聯連接時:最多2套
串聯和并聯混合連接:可同時進行最多3套串聯連接,最多2套并聯20mm光軸間距型和40mm光軸間距型不可串聯連接在一起]
環境性能 保護構造 IP65 (IEC)
周?chē)鷾囟?周?chē)鷿穸?/FONT> -10~+55°C(注意不可結露、結冰),存儲:-25~+70°C/30~85%RH,存儲:30~95%RH
周?chē)彰鞫?/FONT> 白熾光:受光面照明度3,500Rx
耐電壓/絕緣電阻 AC1,000V 1分鐘,所有電源連接端子與外殼之間(注2)/20MΩ以上,所有電源連接端子和外殼之間,基于DC 500V的高阻表(注2)
耐振動/耐沖擊 頻率:10~55Hz,雙振幅:0.75mm,X,Y和Z各方向2小時加速度:300m/s2(約30G),X,Y和Z各方向3次
投光二極體 紅外線LED(投光波峰波長:870nm)
材質 外殼:鋁,樹脂蓋:ABS,透鏡:聚碳酸酯,帽:PBT
電纜 投光器:6芯(0.3mm2×4芯, 0.2mm2×2芯)屏蔽電纜,一端帶連接器,長0.5m
受光器:7芯(0.3mm2×5芯, 0.2mm2×2芯)屏蔽電纜,一端帶連接器,長0.5m
電纜延長 用另售匹配電纜全長可延長至20.5m,用于投光器和受光器
附件 MS-SF2N-1(后部安裝支架):1套用于投光器和受光器
MS-SF2N-2(U形后部安裝嫁連支撐支架,MS-SF4A-H2用于“-H”型):(注3)
MS-SF2N-L(L形嫁連支撐支架):(注3)
SF2-NH-TR(測試桿):1個[僅SF2-NH□(-PN)(-H)]
注:
1) 由于工作狀態指示燈顏色依據控制輸出(OSSD1,OSSD2)的ON,OFF狀態而變化,傳感器上工作狀態指示燈標注為“OSSD”。
2) 電涌吸收器連于機器主體外殼和電源端點間,以避免電涌引起的錯誤工作。因此給出了在電涌吸收器被移去的特定情況下的耐電壓和絕緣電阻。
3) U形后部安裝嫁連支撐支架(MS-SF2N-2或MS-SF4A-H2)和L形嫁連支撐支架(MS-SF2N-L)附帶于以下傳感器上。具體數目依據傳感器而定:
SF2-NH36(-PN)(-H),SF2-NH40(-PN)(-H),SF2-NA18(-PN)(-H),SF2-NA20(-PN)(-H):1套,SF2-NH48(-PN)(-H),SF2-NA24(-PN)(-H):2套
SF2-NH56(-PN)(-H),SF2-NH64(-PN)(-H),SF2-NA28(-PN)(-H),SF2-NA32(-PN)(-H),SF2-NA36(-PN)(-H):3套,SF2-NA40(-PN)(-H):4套

I/O電路圖和線路圖

NPN輸出型

I/O電路圖

I/O電路圖
注:
1)本傳感器監控OSSD輸出電路的自我診斷狀況。因而,如果有一個產生勢差的裝置連接在OSSD和電源之間,如下文所提,這就被看作是一個OSSD輸出失靈。將OSSD定在OFF狀態,如果連接這樣一個產生勢差的裝置。試用對策如在OSSD和連接的裝置之間再連接一個半導體繼電器。 遮光時:傳感器電源電壓(Vs)-OSSD端子電壓=超過1.8V
2)請務必將未使用電線絕緣,以免與已用電纜接觸。

注:Vs等同于使用中電源電壓。

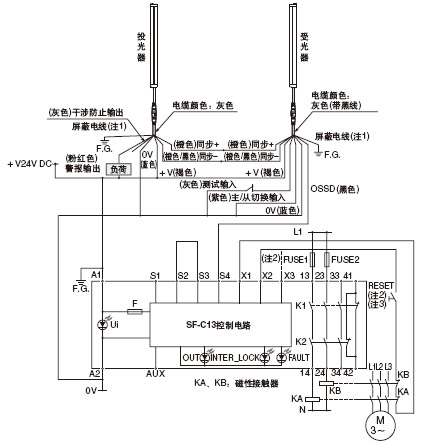

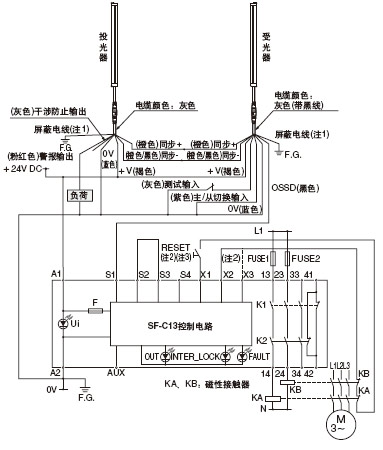

SF-C13連接圖(控制類別2)

SF-C13連接圖(控制類別2)

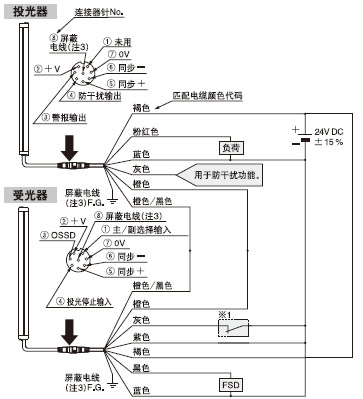

線路圖

線路圖
注:
1)請務必將未使用電線絕緣,以免與已用電纜接觸。
2)匹配電纜引線的導線橫截面積為0.2mm2(同步線)和0.3mm2(同步線除外)。
3)務必把屏蔽電線連接至屏蔽地線(F.G.)。
SF-C13端子排列圖
SF-C13端子排列圖
進行光幕傳感器側的配線時,請另行配備端子座。
注:
1) 由務必將光幕傳感器的屏蔽線與安裝設備的框架式接地(F.G.)端子相連,確保接地。
2) 左圖為手動復歸時的接線圖。若使用自動復歸時,請將圖中接往X2的接線改接在X3上。此時,無需復歸(RESET)按鈕。
3) 復歸(RESET)按鈕請使用瞬動型開關。

PNP輸出型

I/O電路圖

I/O電路圖
注:
1)本傳感器監控OSSD輸出電路的自我診斷狀況。因而,如果有一個產生勢差的裝置連接在OSSD和電源之間,如下文所提,這就被看作是一個OSSD輸出失靈。將OSSD定在OFF狀態,如果連接這樣一個產生勢差的裝置。試用對策如在OSSD和連接的裝置之間再連接一個半導體繼電器。 遮光時:傳OSSD端子電壓-傳感器電源電壓(OV)=超過1.7V
2)請務必將未使用電線絕緣,以免與已用電纜接觸。

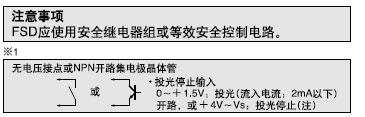

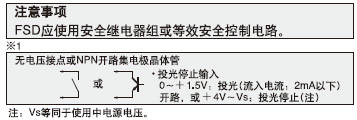

注意事項

SF-C13連接圖(控制類別2)

SF-C13連接圖(控制類別2)
注:
1) 務必將光幕傳感器的屏蔽線與安裝設備的框架式接地(F.G.)端子相連,確保接地。
2) 左圖為手動復歸時的接線圖。若使用自動復歸時,請將圖中接往X2的接線改接在X3上。此時,無需復歸(RESET)按鈕。
3) 復歸(RESET)按鈕請使用瞬動型開關。

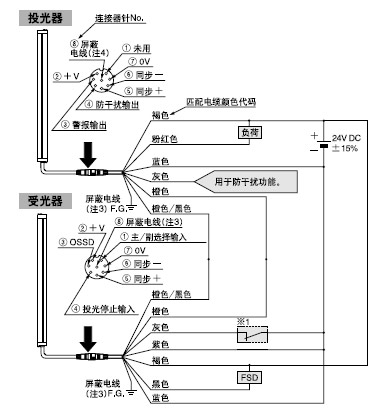

線路圖

線路圖
注:
1)請務必將未使用電線絕緣,以免與已用電纜接觸。
2)匹配電纜引線的導線橫截面積為0.2mm2(同步線)和0.3mm2(同步線除外)。
3)務必把屏蔽電線連接至屏蔽地線(F.G.)。

使用指南

在“PSDI模式”下,本裝置不可以作為機器的起動裝置使用。
本裝置為2類電氣感知式保護裝置,在歐洲標準EN954-1規定的控制類別(控制系統中有關安全的部分類別)之中,可用于要求類別為1、2和B的系統中。對于壓機類要求類別為4的系統以及要求類別為3的系統絕對不能使用。
在日本國內使用時,本裝置也不可用作壓機的安全裝置。敬請注意。日本國內的壓機請使用光幕傳感器SF4B--01(參閱PDF P.4)。
本產品目錄是選擇合適產品的向?qū)АJ褂卯a(chǎn)品前請務必參閱產品附帶的使用說明書。

使用指南

部件說明和功能


線路圖
    說 明 功 能

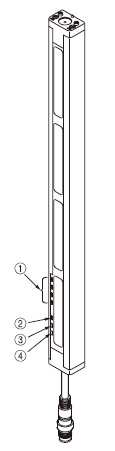

投光器 1 光軸對齊指示燈
[RECEPTION]
(紅色/綠色LED)
上部:傳感器上部入光時紅色燈亮起
中上部:傳感器中上部入光時紅色燈亮起。
中下部:傳感器中下部入光時紅色燈亮起。
下部:傳感器下部入光時紅色燈亮起。
所有光軸入光時(上部,中上部,中下部,下部)綠色燈亮起。
2 工作狀態指示燈
[OSSD] (注1)
(紅色/綠色LED)
控制輸出(OSSD)為OFF時紅色燈亮起,控制輸出(OSSD)為ON時綠色燈亮起。
3 投光停止指示燈
[HALT]
(橙色LED)
投光停止時亮起
4 錯誤指示燈
[FAULT]
(黃色LED)
傳感器出現錯誤時亮起或閃爍。(注2)
1次閃爍:光軸號錯誤(底帽連接錯誤)。
2次閃爍:串聯連接錯誤(用于串聯連接的電纜連接錯誤)。
3次閃爍:所有部件號和所有光軸號錯誤(超過3套傳感器串聯連接或總計超過128光軸[SF2-NA□(-PN)(-H):64光軸]。)
4次閃爍以上或亮起:其他(請與經銷商聯系)。
受光器 1 光軸對齊指示燈
[RECEPTION]
(紅色/綠色LED)
上部:傳感器上部入光時紅色燈亮起
中上部:傳感器中上部入光時紅色燈亮起
中下部:傳感器中下部入光時紅色燈亮起
下部:傳感器下部入光時紅色燈亮起
所有光軸入光時(上部,中上部,中下部,下部)綠色燈亮起。
2 OSSD指示燈(注3)
[OSSD]
(紅色/綠色LED)
控制輸出為(OSSD)OFF時紅色燈亮起,控制輸出(OSSD)為ON時綠色燈亮起。
3 不穩定入光指示燈
[STB.]
(橙色LED)
入光不穩定時亮起
4 錯誤指示燈
[FAULT]
(黃色LED)
傳感器出現錯誤時亮起或閃爍。(注2)
亮起:控制輸出(OSSD)x線連接不安全
1次閃爍:光軸號錯誤(底帽連接錯誤)。
2次閃爍:串聯連接錯誤(用于串聯連接的電纜連接錯誤)。
3次閃爍:所有部件號和所有光軸號錯誤(超過3套傳感器串聯連接或總計超過128光軸[SF2-NA□(-PN)(-H):64光軸]。)
4次閃爍:受到外來光的錯誤
5次閃爍以上:其他(請與經銷商聯系)。
注:
1)工作狀態指示燈顏色根據OSSD的ON/OFF狀態變化,故傳感器上工作狀態指示燈標為OSSD。
2)錯誤指示燈閃爍周期如下。閃爍次數表示是何種錯誤發生,閃爍間隔約為1秒。

接線

參照使用本裝置地區的相應規格。此外,確保采取所有必要措施以避免由于接地錯誤而可能引起的危險操作錯誤。
請確認在電源關閉的狀態下進行接線。
請確認電源電壓的變化不超出額定范圍。
如果電源是由商用開關調節器提供,請確保電源機架接地端子(F.G.)接地。
如果在該傳感器附近使用產生噪音的設備(開關調節器、轉換發動機等),請將設備屏蔽地線端子(F.G.)接地。
請勿將電線與高壓線或電源線一起或在同一管線內運行線路,這可能會由于感應而引起故障。

其他

電源接通后的短時間(2秒)內,請勿使用。
避免灰塵,污垢和水蒸氣。
請勿將傳感器與水、油、油脂或有機溶液,如稀釋劑等直接接觸。
請勿將傳感器直接暴露于快速啟動燈或高頻照明設備的熒光下,這會影響檢測性能。
在“PSDI模式”下,本裝置不可以作為機器的起動裝置使用。
該傳感器是Type2電感保護設備,因此只可在實現了歐洲標準EN954-1的2,1和B類控制(控制系統相關安全目錄)的情況下使用,該傳感器決不可以用于任何4類設備,如按壓機器,也不可用于3類設備.
此目錄是選擇合適產品的向?qū)?使用產品前請參閱產品附帶的使用說明書.
正常使用前務必檢測運行.
該安全系統僅用于通過緊急停止部件或關閉電源產即可停止危險部件工作的機器.切勿使用工作的循環中不可停止的機器系統.

檢測領域

安裝機器時,確保人體必須安全通過檢測區才能到達機器危險處.如果未檢測到人體會導致重傷甚至死亡.
請勿使用任何反射型或回歸反射型設備.
正確的安裝方法
正確的安裝方法
錯誤的安裝方法
錯誤的安裝方法

安全距離

正確計算安全距離,檢測領域及機器危險部分應始終保持安全距離或大于安全距離.
若錯誤計算安全距離或沒有保持安全距離,會導致重傷甚至死亡.
設計系統時,請參閱安裝使用設備的相關地區標準.
當人垂直移向(正常進入)傳感器檢測區時,安全距離的計算依據以下方程式.(關于方程式,請根據最新的規格確認.)
適用于歐洲(根據EN999)
適用于歐洲(根據EN999)
適用于美國(根據ANSI B11.19)
適用于美國(根據ANSI B11.19)

反射表面的影響

安裝傳感器時應考慮周?chē)瓷浔砻娴挠绊懖⒉扇∵m當?shù)拇胧?否則若傳感器檢測不到,會導致重傷甚至死亡.
請?jiān)趥鞲衅骱头瓷涿嬷g體質以下給出的最小距離.
側視界 頂視界
側視界 頂視界
投光器和受光器之間的距離L 允許設定距離D
0.3~3m 0.31m
3~7m L×tanθ θ =6°=L×0.105(m)
投光器和受光器之間的距離
注:傳感器的有效開口角按IEC61496-2/UL61496-2的要求是±5°(L>3m),但遠離反射表面安裝時,超過±6°時會導致對齊錯誤。

安裝

· 電纜的最小彎曲半徑為R30mm。安裝傳感器時應考慮電纜彎曲半徑。
傳感器安裝支架(MS-SF2N-1/3/5)的安裝
· 據安裝方向(側面或后部)選擇傳感器安裝支架,暫時用2個M3六邊形插頭螺栓(長5mm)固定支架以便調整角度。光軸對齊后再完全擰緊。安裝傳感器時,緊固扭矩應為0.6N·m以下。
<后部安裝> <側面安裝>
后部安裝 側面安裝

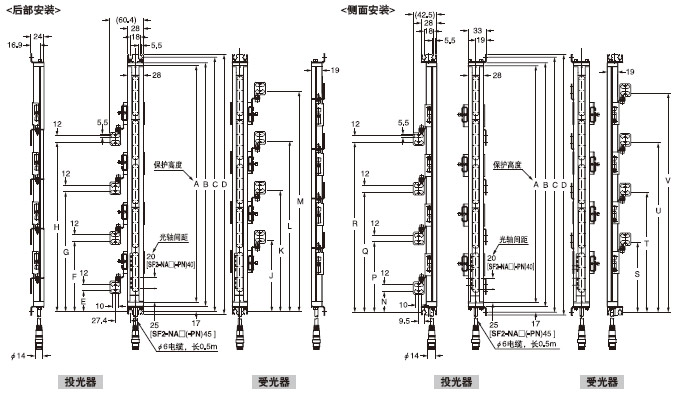

<中心安裝支架> 安裝調節范圍
<中心安裝支架>
安裝表面上傳感器水平面的角度調節范圍是±5°. 安裝調節范圍
注: 復合光軸傳感器需嫁連支撐支架(20mm光軸間距型:36光軸以上,40mm光軸間距型: 1 8 光軸以上) , 不可將心安裝支架(MS-SF2N-5)安裝于鋁架上。
嫁連支撐支架(MS-SF2N-2/4,MS-SF4A-H2/H4)的安裝
1 .把托盤放置在U形后部/側面支撐支架上,用M3平頭螺絲(長10mm)暫時固定。
2 .用M4六邊形插頭螺栓(長10mm)暫時把L形嫁連支撐支架固定在U形后部/側面上。
<后部安裝>
MS-SF2N-2/MS-SF4A-H2 (U形后部支撐支架、托盤)
<側面安裝>
MS-SF2N-4/MS-SF4A-H4 (U形側面支撐支架、托盤)
后部安裝 側面安裝
注:以上圖例只適用于MS-SF2N-2/4。MS-SF4A-H2/H4形狀不同。
3.用U形后部/側面支撐支架夾緊傳感器主體,完全擰緊固定托盤的M3平頭螺絲.(緊固扭矩:0.4N m以下) 光軸對齊后,確認用來暫時把L形嫁連支撐支架固定于U形后部/側面支撐支架的M4六邊形插頭螺栓應完全固定.(緊固扭矩:1.8N m以下)
<后部安裝> <側面安裝>
后部安裝 側面安裝
注:上圖所示為把投光器安裝在嫁連支撐支架上的方法.注意,若把受光器安裝于支架上,頂部和底部方向顛倒.

自我診斷功能/投光停止

為了保證安全,至少一天自我診斷一次。
如果檢測輸入開啟28ms以上,正常工作時除了內部自我診斷,還進行細節自我診斷.自我診斷時若未發現不正常情況,此后投光停止輸入若仍持續開通,就進入投光停止?fàn)顟B(tài).自我診斷時若發現不正常情況,設備會立即進入鎖定狀態,控制輸出(OSSD)和警報輸出固定在OFF狀態.
自我診斷時若未發現不正常情況,此后投光停止輸入若仍持續開通,就進入投光停止?fàn)顟B(tài).投光停止時,控制輸出(OSSD)和警報輸出變?yōu)镺FF.通過這個功能,外部噪音,控制輸出(OSSD)和警報輸出的不正常狀況所引起的故障就可以從裝備端確定下來.

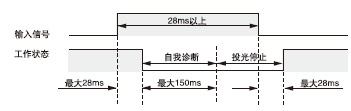

時間表

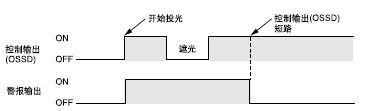

時間表

警報輸出

務必使用警報輸出。
· 由于控制輸出(OSSD)不可把源于外部短路所引起的錯誤傳達給裝備端,警報輸出就發出警報信號。設計一個在輸出控制輸出(OSSD)或警報輸出時可停止設備的系統。
時間表
時間表

防干擾功能

· 串聯連接時,最多可以防止3套之間的干擾[SF2-NH□(-PN)(-H):最多總計128光軸,SF2-NA□(-PN)(-H):最多總計64光軸];并
聯時,最多可以防止2套之間的干擾;混合連接時,最多串聯連接3套和并聯2套之間的干擾可防止。在這種情況下,連接傳感器

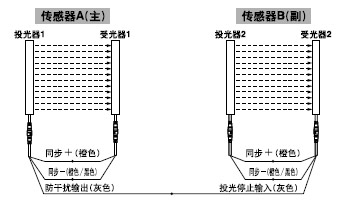

A(主)的防干擾輸出(灰色)和傳感器B(副)的投光停止輸入(灰色)。
防干擾功能

主/副選擇輸入

· 以并聯或并聯、串聯混合連接為例,在打開電源之前,將主傳感器A的主/副選擇輸入(紫)連接至0V,并將副傳感器B的主/副選擇輸入(紫)連接到+V或開路。主/副的選擇在打開電源時只能進行一次。如選擇是在打開電源后進行,則無法更改。另外,當傳感器設為副時,主/副選擇輸入保持開路,請確保其絕緣性。
· 當串聯連接或作為1套使用時,將主傳感器的主/副選擇輸入(紫)連接到0V。
主/副選擇輸入

連接

串聯連接 [最多3套(SF2-NH□(-PN)(-H):最多128光軸,SF2-NA□(-PN)(-H):最多64光軸)]
· 當可從2個以上的方向接近危險區域時,多套投光器和受光器應串聯連接。當任何一套的光束被干擾時,輸出變?yōu)镺FF。
串聯連接

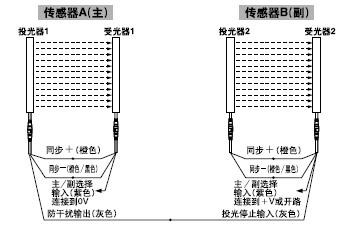

并聯連接 (最多可連接2套)

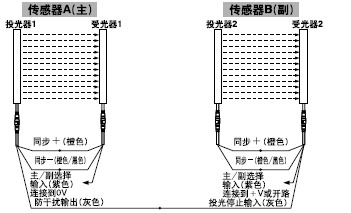

· 使用并聯法時,2套投光器和受光器并聯。主傳感器A的防干擾輸出(灰色)必須連接到副傳感器B的投光停止輸入(灰色)。當有兩個
危險區域并且每個都必須獨立監控時,使用此方法。由于各輸出都互相獨立,如果僅從一對傳感器出來的光束被干擾,其他傳感
器組的輸出不會受到影響。
并聯連接
串聯/并聯混合連接 (串聯連接:3套;并聯連接:2套)
· 串聯/并聯混合連接支持多套投光器和受光器的使用,它是串聯和并聯的結合。當有兩個危險區域或有兩個以上進入危險區域的入
口時,使用此方法。對于所有的串聯連接,如果有任何光軸的光束被干擾,輸出就移到OFF狀態。但是,由于并聯的輸出是分開
的,如果從任何傳感器組出來的光束被干擾,其他傳感器組的輸出不會受到影響。
串聯/并聯混合連接
注: 當3套或光軸總數超過48[SF2-NA□(-PN)(-H):24光軸以上]串聯連接時,需要用于串聯連接的底帽電纜。請注意使用底帽電纜進行串聯連接時,尺寸會改變。

尺寸(單位:mm)

SF2-NH□(-PN) SF2-NA□(-PN) 傳感器

裝配尺寸

傳感器安裝支架和嫁連支撐支架的安裝圖。需要串聯時請參照PDF P.157和PDF P.158。
裝配尺寸

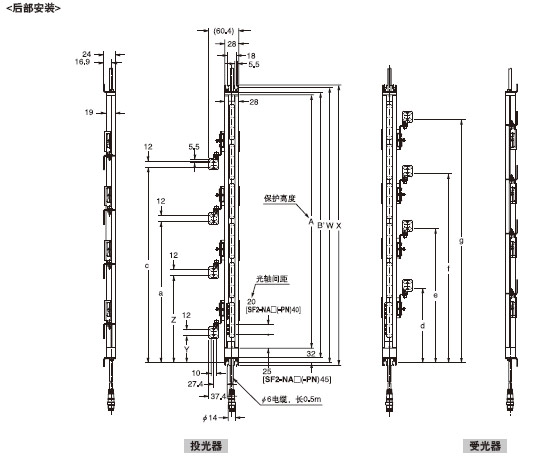

后部安裝
型   號 A B C D E F G H J K L M
SF2-NH8(-PN)
SF2-NA4(-PN)
190 202 222 232 -- -- -- -- -- -- -- --
SF2-NH12(-PN)
SF2-NA6(-PN)
270 282 302 312 -- -- -- -- -- -- -- --
SF2-NH16(-PN)
SF2-NA8(-PN)
350 362 382 392 -- -- -- -- -- -- -- --
SF2-NH20(-PN)
SF2-NA10(-PN)
430 442 462 472 -- -- -- -- -- -- -- --
SF2-NH24(-PN)
SF2-NA12(-PN)
510 522 542 552 -- -- -- -- -- -- -- --
SF2-NH28(-PN)
SF2-NA14(-PN)
590 602 622 632 -- -- -- -- -- -- -- --
SF2-NH32(-PN)
SF2-NA16(-PN)
670 682 702 712 -- -- ---- ---- ---- ---- ---- ----
SF2-NH36(-PN)
SF2-NA18(-PN)
750 762 782 792 337 -- -- -- 433 -- -- --
SF2-NH40(-PN)
SF2-NA20(-PN)
830 842 862 872 377 -- -- -- 473 -- -- --
SF2-NH48(-PN)
SF2-NA24(-PN)
990 1,002 1,022 1,032 377 537 -- -- 473 633 -- --
SF2-NH56(-PN)
SF2-NA28(-PN)
1,150 1,162 1,182 1,192 377 537<, /TD> 697 -- 473 633 793 --
SF2-NH64(-PN)
SF2-NA32(-PN)
1,310 1,322 1,342 1,352 457 617 777 -- 553 713 873 --
SF2-NA36(-PN) 1,470 1,482 1,502 1,512 537 697 857 -- 633 793 953 --
SF2-NA40(-PN) 1,630 1,642 1,662 1,672 537 697 857 1,017 633 793 953 1,113

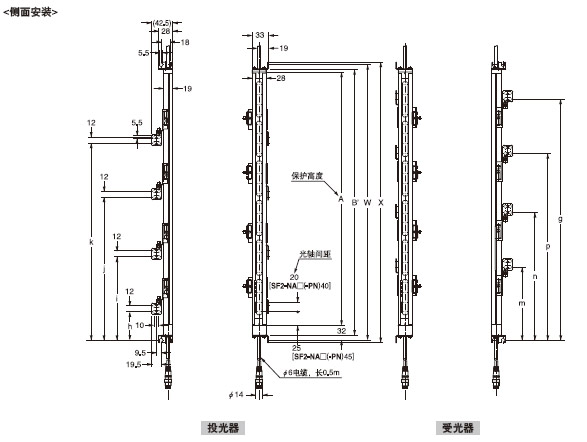

側面安裝
型   號 A B C D N P Q R S T U V
SF2-NH8(-PN)
SF2-NA4(-PN)
190 202 222 232 -- -- -- -- -- -- -- --
SF2-NH12(-PN)
SF2-NA6(-PN)
270 282 302 312 -- -- -- -- -- -- -- --
SF2-NH16(-PN)
SF2-NA8(-PN)
350 362 382 392 -- -- -- -- -- -- -- --
SF2-NH20(-PN)
SF2-NA10(-PN)
430 442 462 472 -- -- -- -- -- -- -- --
SF2-NH24(-PN)
SF2-NA12(-PN)
510 522 542 552 -- -- -- -- -- -- -- --
SF2-NH28(-PN)
SF2-NA14(-PN)
590 602 622 632 -- -- -- -- -- -- -- --
SF2-NH32(-PN)
SF2-NA16(-PN)
670 682 702 712 -- -- ---- ---- ---- ---- ---- ----
SF2-NH36(-PN)
SF2-NA18(-PN)
750 762 782 792 340 -- -- -- 430 -- -- --
SF2-NH40(-PN)
SF2-NA20(-PN)
830 842 862 872 380 -- -- -- 470 -- -- --
SF2-NH48(-PN)
SF2-NA24(-PN)
990 1,002 1,022 1,032 380 540 -- -- 470 630 -- --
SF2-NH56(-PN)
SF2-NA28(-PN)
1,150 1,162 1,182 1,192 380 540 700 -- 470 630 790 --
SF2-NH64(-PN)
SF2-NA32(-PN)
1,310 1,322 1,342 1,352 460 620 780 -- 550 710 870 --
SF2-NA36(-PN) 1,470 1,482 1,502 1,512 540 700 860 -- 630 790 950 --
SF2-NA40(-PN) 1,630 1,642 1,662 1,672 540 700 860 1,020 630 790 950 1,110

SF2-NH□(-PN)-H SF2-NA□(-PN)-H 傳感器

裝配尺寸

傳感器安裝支架和嫁連支撐支架的安裝圖。需要串聯時請參照PDF P.157和PDF P.158。

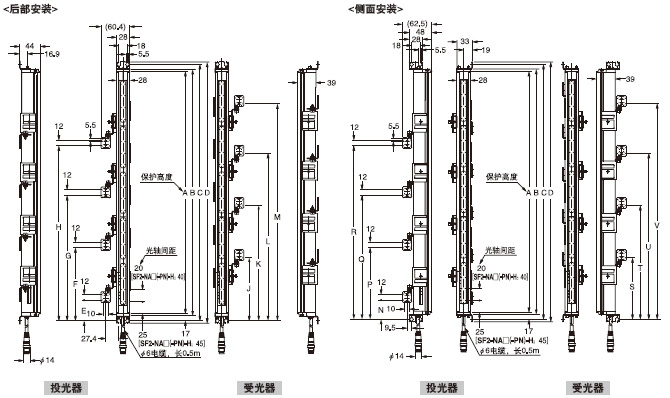

裝配尺寸

SF2-NH□(-PN)(-H) SF2-NA□(-PN)(-H) 傳感器

使用底帽電纜進行串聯連接時

串聯連接用底帽電纜,串聯連接用電纜,安裝支架和嫁連支撐支架的普通套型的安裝圖。
帶防濺帽型的尺寸不同。下圖所示尺寸與普通套型相同。
使用底帽電纜進行串聯連接時

SF2-NH□(-PN)(-H) SF2-NA□(-PN)(-H) 傳感器

使用底帽電纜進行串聯連接時

串聯連接用底帽電纜,串聯連接用電纜,安裝支架和嫁連支撐支架的普通套型的安裝圖。
帶防濺帽型的尺寸不同。下圖所示尺寸與普通套型相同。
側面安裝

MS-SF2N-1

后部安裝支架(附件)

MS-SF2N-L

L形嫁連支撐支架[SF2-NH□(-PN)(-H)附件,具有36光軸以上,SF2-NA□(-PN)(-H)18光軸以上]
MS-SF2N-1 MS-SF2N-L
注: 傳感器最大角度調節范圍是±15°。詳情請參閱PDF P.153
“使用指南”中的“安裝”。
注:
MS-SF2N-L(L形嫁連支撐支架)附帶于以下傳感器上,數目隨之變化。
SF2-NH36(-PN)(-H),SF2-NH40(-PN)(-H),SF2-NA18(-PN)(-H),SF2-NA20(-PN)(-H):1套
SF2-NH48(-PN)(-H),SF2-NA24(-PN)(-H):2套
SF2-NH56(-PN)(-H),SF2-NH64(-PN)(-H),SF2-NA28(-PN)(-H),SF2-NA32(-PN)(-H),SF2-NA36(-PN)(-H):3套
SF2-NA40(-PN)(-H):4套

MS-SF2N-2

用于SF2-NH□/NA□(-PN)的U形后部安裝嫁連支撐支架[SF2-NH□(-PN)附件,具有36光軸以上,SF2-NA□(-PN)18光軸以上]
U形后部安裝支撐支架 托盤
U形后部安裝支撐支架 托盤
注:
MS-SF2N-2(U形后部安裝嫁連支撐支架)附帶于以下傳感器上,數目隨之變化。
SF2-NH36(-PN),SF2-NH40(-PN),SF2-NA18(-PN),SF2-NA20(-PN):1套
SF2-NH48(-PN),SF2-NA24(-PN):2套
SF2-NH56(-PN),SF2-NH64(-PN),SF2-NA28(-PN),SF2-NA32(-PN),SF2-NA36(-PN):3套
SF2-NA40(-PN):4套

MS-SF4A-H2

用于SF2-NH□/NA□(-PN)-H的U形后部安裝嫁連支撐支架[SF2-NH□-H附件,具有36光軸以上,SF2-NA□(-PN)-H18光軸以上]
U形后部安裝支撐支架 托盤
U形后部安裝支撐支架 托盤
注:
MS-SF4A-H2(U形后部安裝嫁連支撐支架)附帶于以下傳感器上,數目隨之變化。
SF2-NH36(-PN)-H,SF2-NH40(-PN)-H,SF2-NA18(-PN)-H,SF2-NA20(-PN)-H:1套
SF2-NH48(-PN)-H,SF2-NA24(-PN)-H:2套
SF2-NH56(-PN)-H,SF2-NH64(-PN)-H,SF2-NA28(-PN)-H,SF2-NA32(-PN)-H,SF2-NA36(-PN)-H:3套
SF2-NA40(-PN)-H:4套

MS-SF2N-5 中心安裝支架(另售)

MS-SF2N-5
注: 傳感器最大角度調節范圍是±15°,詳情請參閱PDF P.153“使用指南”中的“安裝”。

MS-SF2N-3 側面安裝支架(另售)

傳感器右側安裝 傳感器左側安裝
傳感器右側安裝 傳感器左側安裝
注: 傳感器最大角度調節范圍是±15°,詳情請參閱PDF P.153“使用指南”中的“安裝”。

MS-SF2N-4 用于SF2-NH□/NA□(-PN)的U形側面安裝嫁連支撐支架(另售)

U形后部安裝支撐支架 托盤
U形后部安裝支撐支架 托盤
注:
MS-SF2N-4(U形側面安裝嫁連支撐支架)附帶于以下傳感器上,數目隨之變化。
SF2-NH36(-PN),SF2-NH40(-PN),SF2-NA18(-PN),SF2-NA20(-PN):1套
SF2-NH48(-PN),SF2-NA24(-PN):2套
SF2-NH56(-PN),SF2-NH64(-PN),SF2-NA28(-PN),SF2-NA32(-PN),SF2-NA36(-PN):3套
SF2-NA40(-PN):4套

MS-SF4A-H4 用于SF2-NH□/NA□(-PN)-H的U形側面安裝嫁連支撐支架(另售)

托盤
托盤
注:
MS-SF4A-H4(U形側面安裝嫁連支撐支架)附帶于以下傳感器上,數目隨之變化。
SF2-NH36(-PN)-H,SF2-NH40(-PN)-H,SF2-NA18(-PN)-H,SF2-NA20(-PN)-H:1套
SF2-NH48(-PN)-H,SF2-NA24(-PN)-H:2套
SF2-NH56(-PN)-H,SF2-NH64(-PN)-H,SF2-NA28(-PN)-H,SF2-NA32(-PN),SF2-NA36(-PN)-H:3套
SF2-NA40(-PN)-H:4套

SF-LAT-2N 激光光軸對齊器(另售)

SF-IND-2 光幕傳感器大顯示器(另售)

SF-LAT-2N SF-IND-2




公司簡介
產品目錄
供應信息

公司名稱: 深圳市森林森機電設備有限公司
電 話: 0755 83994350 / 何躍民
手機:
地 址: 深圳市羅湖區寶安南路北京大廈1002室
郵 編: 518013
主 頁: www.senlinsen.com

該廠商相關產品:
  • FP-X可編程控制器
  •
  • 松下FP2可編程控制器
  •
  • 可編程控制器 FP-X
  •
  • 松下FP0系列可編程控制器
  •
  • 松下FPΣ系列可編程控制器
  •
  • 松下FP-e可編程控制器
  •
  • 可編程控制器FP0系列
  •
  • 松下GT01可編程智能操作面板
  •
  • TH8DC計時器
  •
  • KW4M環保型功率表
  •
    更多產品...
      關于我們 | 聯系我們 | 廣告服務 | 本站動態 | 友情鏈接 | 法律聲明 | 非法和不良信息舉報
    工控網客服熱線:0755-86369299
    版權所有 工控網 Copyright@ Gkong.com, All Rights Reserved
