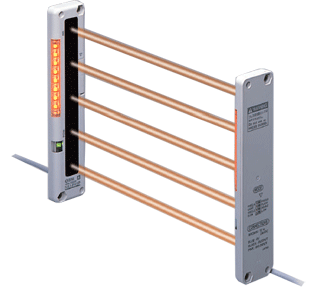

超薄型區域傳感器

NA1-PK5

特點：25mm間距光幕,即使是一只手也可檢測到。

10mm厚：原有型號的1/2

省空間，超薄設計不妨礙檢選作業。

10mm厚：原有型號的1/2

清晰可見的作業指示燈

投光器和受光器都裝備有55mm寬的大型作業指示燈。此傳感器用于檢選非常理想。在NA1-PK5中，我們使用了8個橙色LED指示燈，大大提高了可見度。

清晰可見的作業指示燈

長檢測距離：3m

3m的長檢測距離足夠確認至部件架的路徑。另外，如果設定為入光時ON模式，電纜斷開時，輸出變?yōu)镺FF。

可同時安裝2組傳感器

通過設定不同的頻率，可以防止相互干擾。兩組傳感器并行安裝可覆蓋更廣的檢測區域。

可同時安裝2組傳感器

亮起模式可選

作業指示燈工作可選擇為持續亮起或閃爍。

亮起模式可選

可選的檢測工作

兩種不同的檢測工作都可選擇，以適應特別用途。傳感器可選擇一個以上光軸或只有兩個以上光軸的干擾檢測。

可選的檢測工作

用途

防止檢選錯誤部件	有寬定位區域的檢測部件

勿將本產品用于個人安全保護。

訂購指南

種類	形　狀	檢測距離(注)	型　號	輸　出
指示燈型高亮度作業		0.1～1.2m (當設定SHORT時為 0.05～0.5m)	NA1-PK5	NPN開路集電極晶體管
指示燈型高亮度作業		0.1～1.2m (當設定SHORT時為 0.05～0.5m)	NA1-PK5-PN	PNP開路集電極晶體管
長檢測距離型		0.2～3m (當設定SHORT時為 0.05～1m)	NA1-5	NPN開路集電極晶體管
長檢測距離型		0.2～3m (當設定SHORT時為 0.05～1m)	NA1-5-PN	PNP開路集電極晶體管

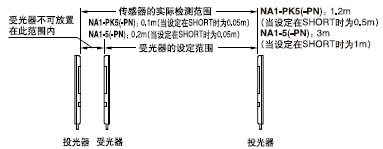

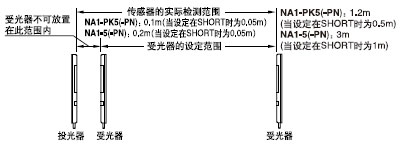

注：檢測距離是在投光器和受光器之間可設定的范圍。NA1-PK5(-PN)可檢測0.1m以內(當設定在SHORT時為0.05m)的物體。注：NA1-5(-PN)可檢測0.2m以內(當設定在SHORT時為0.05m)的物體。

檢測距離是在投光器和受光器之間可設定的范圍

5m電纜長度型，中繼連接器型

備有5m電纜長度型(標準：2m)和中繼連接器型(標準：電纜型)。

型號表

種類	標準型	5m電纜長度型	中繼連接器型(注)
高亮度作業指示燈型	NA1-PK5	-------	NA1-PK5-J
高亮度作業指示燈型	NA1-PK5-PN	-------	NA1-PK5-PN-J
長檢測距離型	NA1-5	NA1-5-C5	NA1-5-J
長檢測距離型	NA1-5-PN	-------	NA1-5-PN-J

注：請另行訂購中繼連接器型的匹配電纜。

匹配電纜(需2根電纜。)

型　號	說　明
CN-24-C2	4芯電纜，長2m
CN-24-C5	4芯電纜，長5m

配件(另售)

品　名	型　號	說　明
傳感器安裝支架	MS-NA1-1	4個支架為1套附帶4個帶墊圈的M4螺絲(長15mm)，8個螺母，4個掛鉤，4個墊片和8個帶墊圈的M4螺絲(長8mm)。(MS-NA1-1不附帶墊片。)
傳感器安裝支架	MS-NA2-1
傳感器保護支架	MS-NA3	保護傳感器機身。 2個銀色支架為1套[附帶4個帶墊圈的M4螺絲(長15mm)和4個螺母。]
傳感器保護支架	MS-NA3-BK	保護傳感器機身s。 2個黑色支架為1套[附帶4個帶墊圈的M4螺絲(長15mm)和4個螺母。]
狹縫透光罩	OS-NA1-5	狹縫透光罩限制投光或受光量。(封條型，10個為1套)

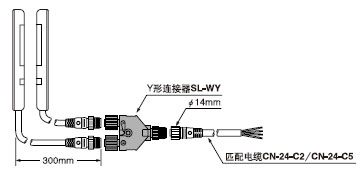

Y形連接器	SL-WY(每套5個)	此連接器用于連接受光器和投光器電纜。

傳感器安裝支架
MS-NA1-1	MS-NA2-1

傳感器保護支架 MS-NA3 MS-NA3-BK	狹縫透光罩 OS-NA1-5

Y形連接器 SL-WY

種　類		NPN輸出		PNP輸出
		高亮度作業指示燈型	長檢測距離型	高亮度作業指示燈型	長檢測距離型
型　號		NA1-PK5	NA1-5	NA1-PK5-PN	NA1-5-PN
檢測高度		100mm
檢測距離(注)		0.1～1.2m (當設定在SHORT時為0.05～0.5m)	0.2～3m (當設定在SHORT時為0.05～1m)	0.1～1.2m (當設定在SHORT時為0.05～0.5m)	0.2～3m (當設定在SHORT時為0.05～1m)
光軸間距		25mm
光軸數		5光軸
檢測物體		φ 35mm以上的不透明體
電源電壓		12～24V DC±10%　脈動P-P10%以下
消耗電力(注2)		投光器：0.5W以下，受光器：0.8W以下		投光器：0.6W以下，受光器：0.9W以下
輸出		NP N開路集電極晶體管 ·最大流入電流：100mA ·外加電壓：30V DC以下(輸出和0V之間) ·剩余電壓：1V以下(流入電流為100mA時) 0.4V以下(流入電流為16mA時)		PN P開路集電極晶體管 ·最大源電流：100mA ·外加電壓：30V DC以下(輸出和＋V之間) ·剩余電壓：1V以下(源電流100mA時) 0.4V以下(源電流16mA時)
輸出工作		1個以上光軸遮光時ON或OFF/2個以上光軸遮光時ON或OFF，可由工作模式開關選擇
短路保護		裝　備
反應時間		10ms以下(當使用防干擾功能時，入光時：30ms以下，遮光時：13ms以下)
指示燈	投光器	電源指示燈：綠色LED(電源ON時亮起) 作業指示燈：橙色LED 作業指示燈輸入低時亮起或閃爍，由工作模式開關選擇亮起形式		電源指示燈：綠色LED(電源ON時亮起) 作業指示燈：橙色LED 作業指示燈輸入低時亮起或閃爍，由工作模式開關選擇亮起形式
	受光器	工作狀態指示燈：紅色LED 1個以上光軸遮光時亮起，當2個以上光軸在2光軸干擾模式下遮光時亮起穩定入光指示燈：綠色LED(所有光軸穩定入光時亮起) 作業指示燈：橙色LED 作業指示燈輸入低時亮起或閃爍，由工作模式開關選擇亮起形式		工作狀態指示燈：紅色LED 1個以上光軸遮光時亮起，當2個以上光軸在2光軸干擾模式下遮光時亮起穩定入光指示燈：綠色LED(所有光軸穩定入光時亮起) 作業指示燈：橙色LED 作業指示燈輸入高時亮起或閃爍，由工作模式開關選擇亮起形式
防干擾功能		裝　備
環境性能	保護構造	IP62(IEC)
	周圍溫度	－10～+55°C(注意不可結露、結冰)，存儲：－20～+70°C
	周圍濕度	35～85%RH，存儲：35～85%RH
	周圍照明度	白熾燈：受光面照明度 3,000x
	耐電壓	AC1,000V 1分鐘，所有電源連接端子與外殼之間
	絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
	耐振動	頻率：10～150Hz，雙振幅：0.75mm，X，Y和Z各方向2小時
	耐沖擊	加速度：490m/s²(約50G)，X，Y和Z各方向3次
投光二極體		紅外線LED(同步掃描系統)
投光波峰波長		950μm
材質		保護外殼：耐熱ABS，透鏡罩：丙烯，指示燈罩：丙烯
電纜		0.3mm² 4芯(投光器：3芯)防油橡皮電纜，長2m
電纜延長		0.3mm²以上的電纜全長可延長至100m，適用于投光器和受光器
重量		投光器：約80g 受光器：約85g	投光器：約70g 受光器：約80g	投光器：約80g 受光器：約85g	投光器：約70g 受光器：約80g

注：
1) 檢測距離是在投光器和受光器之間可設定的范圍。
NA1-PK5(-PN)可檢測0.1m以內(當設定在SHORT時為0.05m)
的物體。NA1-5(-PN)可檢測0.2m以內(當設定在SHORT時為
0.05m)的物體。
2) 根據以下公式獲得消耗電流消耗電流＝消耗電力÷電源電壓
(例) 電源電壓為12V時，
投光器的消耗電流為： 0.5W÷12V≈0.042A＝42mA

配件(另售)

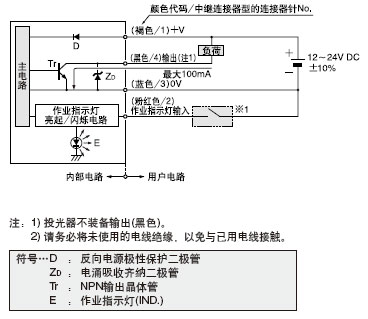

NA1-PK5 NA1-5 (NPN輸出型)

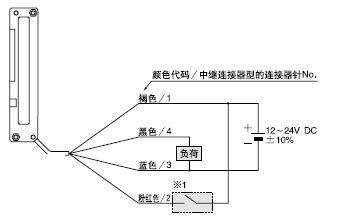

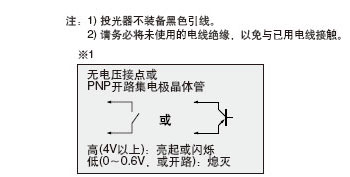

I/O電路圖	線路圖

連接器針位置(中繼連接器型)

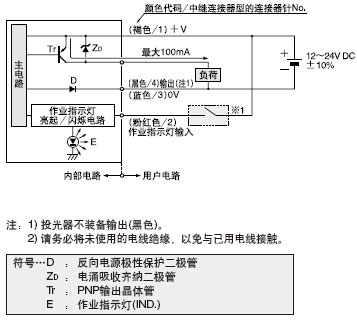

NA1-PK5-PN NA1-5-PN(PNP輸出型)
I/O電路圖	線路圖

連接器針位置(中繼連接器型)

檢測特性圖(典型)

NA1-PK5 NA1-PK5-PN
平行移動特性
垂直方向	垂直方向	水平方向

水平方向

角度特性
投光器角度特性	設置在LONG時	設置在SHORT時

受光器角度特性

NA1-5 NA1-5-PN
平行移動特性
垂直方向	水平方向	水平方向和垂直方向相同

角度特性
投光器角度特性	受光器角度特性

設定在LONG時	設定在SHORT時

使用指南

· 請勿將本產品作為人體保護檢測設備使用。
· 需要將檢測設備作為按壓機器或人體保護的安全設備時，請使用符合OSHA、ANSI及IEC等標準，并且在各個地區或國家適用的人體保護產品。
· 如果將本產品作為人體保護檢測設備使用，會導致死亡或嚴重人身傷害。
· 請使用下列符合安全標準的產品。
Type 4: SF4B系列(《光幕傳感器篇產品目錄》)
Type 2: SF2B系列(《光幕傳感器篇產品目錄》)

安裝

使用帶墊圈的M4螺絲和M4螺母。緊固扭矩應在0.5N·m
以下。(請另行準備螺絲和螺母)

方向

· 投光器和受光器必須正確的相對放置，如果放置顛倒了，
傳感器就不能正常工作。

防干擾功能

· 如下圖所示，如果設定不同的投光頻率，就能將兩個傳感器貼近安裝在一起。
必須在電源關閉的情況下設定開關。如果設定開關時電源沒有關閉，操作模式就不會改變。

	工作模式開關
	投光器	受光器
傳感器A(FREQ. A)
傳感器B(FREQ. B)

LONG/SHORT轉換開關(裝備在投光器上)

· 根據以下給出的投光器和受光器之間的設定距離，選擇開關設定。
必須在電源關閉的情況下設定開關。如果設定開關時電源沒有關閉，工作模式就不會改變。

設定距離	工作模式開關
0.05～0.5m [NA1-PK5(-PN)] 0.05～1m [NA1-5(-PN)]
0.5～1.2m [NA1-PK5(-PN)] 1～3m [NA1-5(-PN)]

輸出工作的選擇

輸出工作模式通過受光器上的工作模式開關進行選擇。必須在電源關閉的情況下設定開關。如果設定開關時電源沒有關閉，工作模式就不會改變。

輸出工作	工作模式開關
1個以上光軸遮光時ON(當 所有光軸均入光時OFF)。
1個以上光軸遮光時OFF，(當所有光軸均入光時ON)。
當任意2個以上光軸遮光時ON。
當任意2個以上光軸遮光時OFF。

作業指示燈工作選擇

· 由投光器和受光器上的工作模式開關選擇亮起/閃爍。必須在電源關閉的情況下設定開關。如果設定開關時電源沒有關閉，工作模式就不會改變。

	工作模式開關
	投光器	受光器
亮起
閃爍	ss

其他

· 電源接通后的短時間(0.5秒)內，請勿使用。

尺寸(單位：mm)

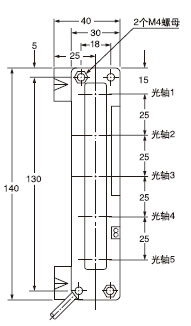

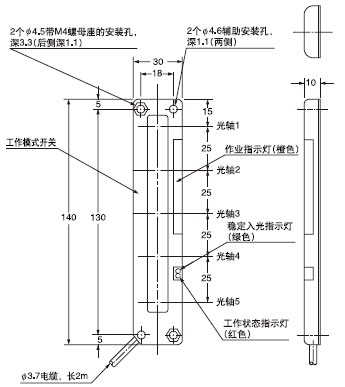

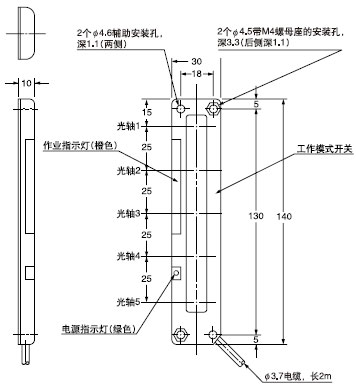

NA1-PK5(-PN)NA1-5(-PN) 傳感器
投光器	受光器

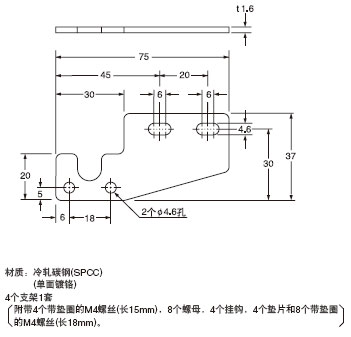

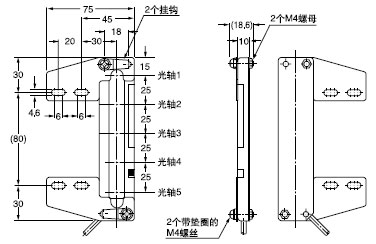

MS-NA1-1 傳感器安裝支架(另售)

裝配尺寸受光器的安裝圖

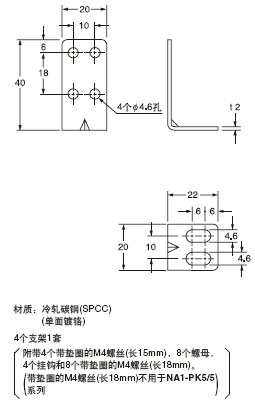

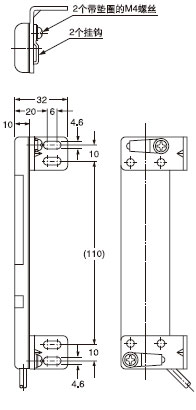

MS-NA2-1 傳感器安裝支架(另售)
	裝配尺寸受光器的安裝圖

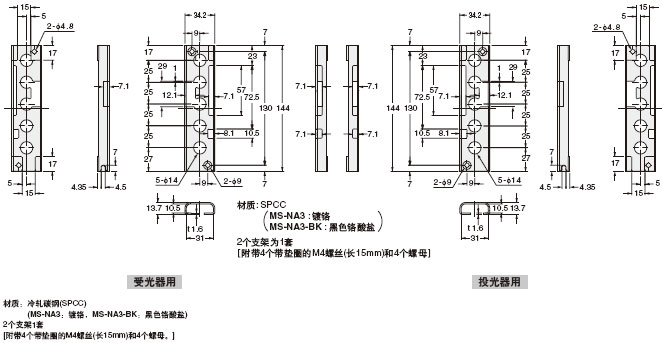

MS-NA3 MS-NA3-BK 傳感器保護支架(另售)
