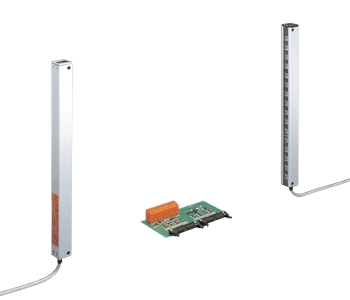

產品名稱：
|
神視SF1-F系列區域傳感器
|
|
型 號：
|
SF1-F系列
|
|
價 格：
|
0.00
|
|
品 牌：
|
神視
|
|
|
|
20mm光軸間距單個光軸輸出區域傳感器
SF1-F系列
特點：多用途單個光軸輸出
單個光軸檢測每個光軸都可產生一個相應的輸出。SF1-F適用于辨別通過物體的大小或位置檢測等。 |
20mm光軸間距20mm光軸間距為原先型號的1/2，具備很高的檢測性能，可檢測最小φ 30mm的不透明體。 |
薄型尺寸節省空間SF1-F系列體積變小，橫截面積僅為原先型號的2/5。 |
 |
 |
 |
多種選擇共有8種傳感器可供選擇，檢測高度從140mm(8光軸)到1,260mm(64光軸)。 |
長檢測距離：7m其長檢測距離為7m。因此，最大檢測面積可達到1,260mm×7m。 |
便捷功能信道檢查功能
當信道檢查輸入連接到0V，每一信道的投光逐一連續停止。這時，相應的受光信道會產生輸出。這對啟動檢查非常有用。
防干擾功能
防止貼近安裝的兩個傳感器相互干擾。這在物體大小辨別或檢測移動物體的位置等需兩個傳感器貼近安裝的應用中非常有用。 |
 |
 |
用途
物體大小的辨別檢 |
檢測移動物體的位置 |
 |
 |
警告勿將本產品用于個人安全保護。
訂購指南
傳感器 (傳感器不附帶匹配電纜。請另行訂購。)
| 種類 |
形狀 |
檢測距離 |
型號 |
光軸數 |
檢測高度 |
數據輸出 |
區
域
傳
感
器 |
 |
7m |
SF1-F86 |
8 |
140 |
補充電壓驅動輸出
·輸出形式：連續 |
| SF1-F16 |
16 |
300 |
| SF1-F24 |
24 |
460 |
| SF1-F32 |
32 |
620 |
| SF1-F40 |
40 |
780 |
| SF1-F48 |
48 |
940 |
| SF1-F56 |
56 |
1,100 |
| SF1-F64 |
64 |
1,260 |
控制板
| 形狀 |
型號 |
單個光軸輸出 |
 |
SF1-F64CB |
NPN開路集電極晶體管 |
匹配電纜 (傳感器不附帶匹配電纜。請另行訂購。)
| 形狀 |
型號 |
說 明 |
 |
SF1-CC3A |
長度：3m
重量： 約600g (兩根電纜) |
0.5mm2 4芯橡皮電纜，一端帶連接器，每套2根。
電纜外徑：φ7mm
連接器外徑：最大φ14mm
電纜顏色： 灰色(用于投光器) 帶黑線的灰色(用于受光器) |
| SF1-CC7A |
長度：7m
重量： 約950g (兩根電纜) |
附件
 |
4個支架1套
附帶4個M6(長40mm)桁架頭螺絲，
4個螺母和4個彈簧墊圈。 |
| 適用光軸數 |
8光軸 |
16光軸 |
24光軸 |
32光軸 |
40光軸 |
48光軸 |
56光軸 |
64光軸 |
| 前罩 |
型號 |
FC-SF1-8 |
FC-SF1-16 |
FC-SF1-24 |
FC-SF1-32 |
FC-SF1-40 |
FC-SF1-48 |
FC-SF1-56 |
FC-SF1-64 | 注：以上型號是指單件而非成套部件。
配件(另售)
| 品名 |
型號 |
說 明 |
 |
| 傳感器安裝支架 |
MS-SF1-P |
由每套兩個用于投光器和受光器的支架組成。 |
| 適用光軸數 |
8光軸 |
16光軸 |
24光軸 |
32光軸 |
40光軸 |
48光軸 |
56光軸 |
64光軸 |
| 狹縫透光罩 |
型號 |
OS-SF1-8 |
FC-SF1-16 |
FC-SF1-24 |
FC-SF1-32 |
FC-SF1-40 |
FC-SF1-48 |
FC-SF1-56 |
FC-SF1-64 |
狹縫透光罩·OS-SF1-□
 |
狹縫透光罩可保證投光和受光數，因而減少了相鄰傳感器的相互干擾。也在光線太強從而穿透檢測物體時使用�？捎锚M縫透光罩替換原前罩。但是，使用狹縫透光罩后，檢測距離會減小。
檢測距離
·狹縫透光罩在投光側：3m
·狹縫透光罩在受光側：2.6m
·狹縫透光罩在兩側：1.2m |
規格
傳感器
| 光軸數 |
8 |
16 |
24 |
32 |
40 |
48 |
56 |
64 |
| 型 號 |
SF1-F8 |
SF1-F16 |
SF1-F24 |
SF1-F32 |
SF1-F40 |
SF1-F48 |
SF1-F56 |
SF1-F64 |
| 適用控制板 |
SF1-F64CB |
| 檢測高度 |
140mm |
300mm |
460mm |
620mm |
780mm |
940mm |
1,100mm |
1,260mm |
| 檢測距離 |
7m |
| 光軸間距 |
20mm |
| 檢測物體 |
φ 30mm以上不透明體(若設定距離在0.5mm以內，φ 35mm以上不透明體) |
| 電源電壓 |
24V DC±10% 脈動P-P10%以下 |
| 消耗電流 |
投光器：55mA以下
受光器：60mA以下 |
投光器：70mA以下
受光器：75mA以下 |
投光器：85mA以下
受光器：90mA以下 |
投光器：100mA以下
受光器：105mA以下 |
| 數據輸出 |
補充電壓驅動輸出
·輸出形式：連續
·輸出電壓： 高…(電源電壓－2.5V)以上 低…1.5V以下
·最大負荷電流：100mA |
| 反應時間 |
10ms以下 |
| 指示燈 |
投光器 |
投光指示燈：綠色LED(正常投光時亮起，投光電路出現故障時閃爍) |
| 受光器(注) |
電源指示燈：綠色LED(當傳感器正常工作時，亮起)
錯誤指示燈：黃色LED/紅色LED(當同步線中斷或投光電路出現故障時，交替閃爍)
※受光電路出現故障時，三個顏色的指示燈循環閃爍 |
| 信道檢查功能 |
裝備 |
| 防干擾功能 |
裝備(兩臺傳感器可貼近安裝) |
| 環境性能 |
保護構造 |
IP65(IEC) |
| 周圍溫度 |
－10～＋55°C(注意不可結露、結冰)，存儲：－10～＋70°C |
| 周圍濕度 |
35～85%RH，存儲：35～85%RH |
| 周圍照明度 |
白熾燈：受光面照明度3,500Rx |
| 耐電壓 |
AC1,000V 1分鐘，所有電源連接端子與外殼之間 |
| 絕緣電阻 |
在所有電源連接端子和外殼之間，20MΩ以上，基于DC500V的高阻表 |
| 耐振動 |
頻率：10～55Hz 雙振幅：1.5mm，X,Y和Z各方向2小時 |
| 耐沖擊 |
加速度：100m/s2(約10G),X,Y和Z各方向3次 |
| 投光二極體 |
紅外線LED(調制式) |
| 投光波峰波長 |
950μm |
| 材質 |
保護構造：鋁，部件盒：ABS，前罩：丙烯，透鏡：丙烯 |
| 電纜 |
0.5mm2 4芯橡皮電纜，長0.5m，一端帶圓形連接器
※請與另售匹配電纜一起使用 |
| 電纜延長 |
用0.5mm2以上電纜可延長至20m，用于投光器與受光器 |
| 重量(包括投光器和受光器) |
約520g |
約840g |
約1,180g |
約1,520g |
約1,840g |
約2,180g |
約2,520g |
約2,860g |
| 附件 |
MS-SF1-1(傳感器安裝支架)：1套用于投光器和受光器。 | 注：受光器不裝備入光指示燈。如果用于光軸對齊，請確認控制板(SF1-F64CB)的輸出指示燈的工作。
控制板
| 型號 |
SF1-F64CB |
| 適用傳感器 |
SF1-F□ |
| 電源電壓 |
24V DC±10% 脈動P-P10%以下，預熱時間：500ms以內 |
| 消耗電流 |
300mA以下(包括傳感器) |
| 單個光軸輸出 |
N PN開路集電極晶體管
·最大流入電流：50mA
·外加電壓：30V DC以下(單個光軸輸出和0V之間)
·剩余電壓：1.1V以下(流入電流50mA時) |
| 光軸數 |
64光軸 |
| 輸出工作 |
入光時ON(注1) |
| 連接器 |
適用于2.54mm光軸間距扁平電纜，2個40針連接器
符合MIL-C-83503(注2) |
| 反應時間 |
20ms以下(包括傳感器的反應時間) |
| 輸入(外部防干擾/信道檢查) |
輸入電壓：30V DC以下
輸入阻抗：5KΩ |
| 指示燈 |
電源指示燈：紅色LED(當電源ON時亮起)
傳感器工作狀態指示燈：綠色LED(當傳感器正常工作時亮起)
輸出指示燈：紅色LED×64(當輸出ON時，每個燈亮起) |
| 環境性能 |
周圍溫度 |
－10～＋55°C(注意不可結露、結冰)，存儲：－10～＋70°C |
| 周圍濕度 |
35～85%RH，存儲：35～85%RH |
| 耐振動 |
頻率：10～55Hz，雙振幅：0.75mm，X,Y和Z各方向2小時 |
| 耐沖擊 |
加速度：100m/s2 (約10G)，X,Y和Z各方向3次 |
| 重量 |
約200g | 注：
1) 單個輸出不指定任何光軸保持在“OFF”。
2) 請將連接器和連接器附帶電纜連接至單個光軸輸出。
·推薦連接器： AXM140415A[由松下電工株式會社制造] HIF3BA-40D-2.54R[由廣瀨電機株式會社制造]或其他同類品
·推薦附帶連接器電纜： AYT5140□(40針連接器－40針連接器)[由松下電工株式會社制造] AYT5840□(40針連接器－40電線)[由松下電工株式會社制造]或同等品
規格

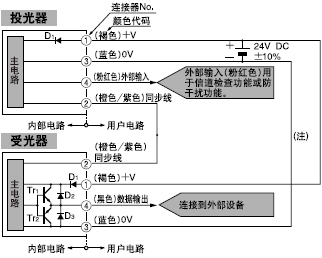

SF1-F□ 傳感器
 |
注：
1) 由獨立的電源為投光器和受光器供電，注意一般連接0V電線(藍色)，并調整電源至同一電壓。
2) 必須將不使用的電線保持在絕緣狀態，確保它們不與已使用的電線相接觸。
符號 ...
D1 : 反向電源極性保護二極管
D2,D3 : 電涌吸收齊納二極管
Tr1 : NPN輸出晶體管
Tr2 : PNP輸出晶體管 |
 |
注：
1) 由獨立的電源為投光器和受光器供電，注意一般連接0V電線(藍色)，并調整電源至同一電壓。
2) 必須將不使用的電線保持在絕緣狀態，確保它們不與已使用的電線相接觸。 |

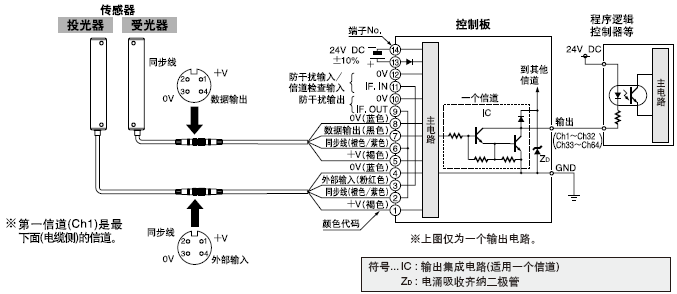

SF1-F64CB 控制板

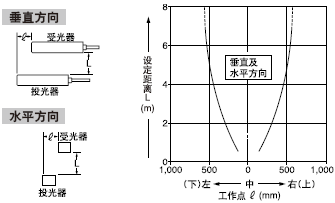

檢測特性圖(典型)
平行移動特性(所有型號)
 |

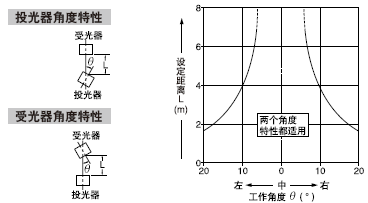

角度特性(所有型號)
 |
檢測特性圖(典型)
· 請勿將本產品作為人體保護用的檢測裝置
· 如此以壓床或人體保護為目的，請使用OSHA，ANSI及IEC等，各國適用于人體保護用的產品。
· 若將本產品作為人體保護用的檢測裝置，可能會導致人身傷害或死亡。
· 請使用下列符合安全標準的產品。
Type4：SF4B 系列 (《光幕傳感器篇產品目錄》)
Type2：SF2B 系列 (《光幕傳感器篇產品目錄》)
安裝
· 將本傳感器安裝在不會受到機器框架或工作件反射光影響的地方。如果接收到反射光，則無法形成遮光。
· 請勿使用沒有前罩或外殼的傳感器。IP保護構造無法維護，并且組件之間可能發生接點錯誤。
· 安裝傳感器時，緊固扭矩不應超過下列給出的值。 |
| 形狀 |
緊固扭距 |
| 傳感器 |
2N·m |
| 控制板 |
0.5N·m (M3螺絲) | |
接線· 在連接電源前，請確認所有接線與連接都正確。如果在錯誤接線的情況下連接電源，內部電路會損壞。
· 使用能在500ms以內達到額定電壓的電源。
· 數據輸出不裝備短路保護電路。請勿將其與電源或容量負荷直接連接。
· 按下圖使用或不使用控制板連接投光器和受光器。

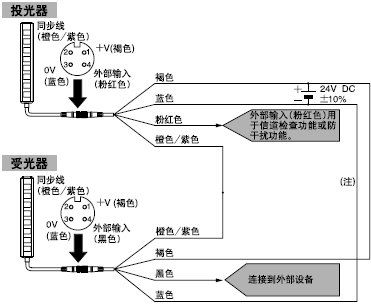

<一套傳感器>
 |
① 連接兩根同步線。
② 通常連接兩根0V電線。
③ 盡管通常無須連接＋V電線，但它們須同等電壓。
④使用信道檢查功能，在外部輸入電線和0V間連接一個開關。若不使用此功能，應絕緣外部輸入電線。
⑤將數據輸出電線連接至外部設備，如微計算機板等。
|
<兩套傳感器(使用防干擾功能)>
按下圖所示安裝兩套傳感器，按右邊步驟進行連接。
 |
① 將兩個傳感器的同步線連接。
② 通常連接兩根0V電線。
③ 盡管通常無須連接＋V電線，但它們須同等電壓。
④ 將傳感器B的外部輸入電線連接至傳感器A的同步線，防止傳感器A和B之間干擾。
⑤ 使用信道檢查功能，在傳感器A的外部輸入電線和0V之間連接一個開關。如果不使用此功能，應將外部輸入電線絕緣。
⑥ 將數據輸出電線連接至外部設備，如微型計算機芯板等。 |

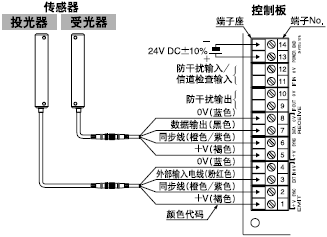

<一套傳感器>
 |
|

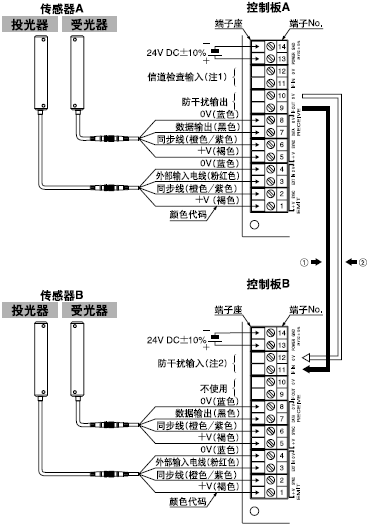

<兩套傳感器(使用防干擾功能)>
按下圖所示安裝兩套傳感器，按下述步驟進行連接。
① 將控制板A的IF.OUT(No.9端子)連接到IF.IN(No.11端子)。
②將控制板A的0V(No.10端子)連接到控制板B的0V(No.12端子)。
 |
注：
1) 控制板A的No.11，12端子專用于信道檢查輸入。
2) 控制板B的No.11，12端子專用于防干擾輸入。
控制板B的No.9，10端子不能使用。 |
檢測特性圖(典型)

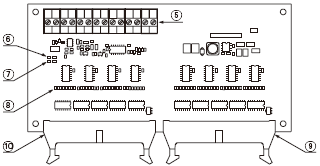

功能說明
 |
| |
說明 |
功能 |
傳
感
器 |
① |
投光指示燈
(綠色LED) |
正常投光時亮起，投光電路出現故障時閃爍。 |
| ② |
電源指示燈
(綠色LED) |
傳感器正常工作時，亮起。 |
當受光電路出現故障時，
三色指示燈交替閃爍 |
| ③ |
錯誤指示燈
(黃色LED) |
投光電路出現故障或同步電線斷開時，交替閃爍。 |
| ④ |
錯誤指示燈
(紅色LED) |
控
制
板 |
⑤ |
端子座 |
連接投光器，受光器，電源和防干擾電線。 |
| ⑥ |
電源指示燈
(紅色LED) |
電源ON時亮起。 |
| ⑦ |
傳感器工作狀態指示燈 (綠色LED) |
傳感器正常工作時亮起。 |
| ⑧ |
輸出指示燈
(紅色LED)×64 |
傳感器正常工作時亮起。 |
| ⑨ |
單個光軸
輸出連接器1 |
用于信道1～信道32的輸出連接器 |
| ⑩ |
單個光軸
輸出連接器2 |
用于信道33～信道64的輸出連接器 |
|

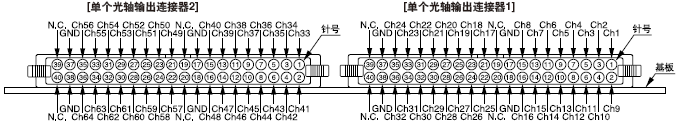

控制板上的連接器針位置
信道檢查功能
當投光器的外部輸入(粉紅色)位于低位或控制板SF1-F64CB上的No.11、12信道檢查輸入端子短路，所有光軸的投光從信道1開始相繼停止。在這時，只有一個光軸停止投光而其他光軸繼續投光。這樣，受光器上相應的信道相繼進入遮光狀態。這個功能可用于啟動時檢測是否所有光軸均可工作。
<信道檢查輸入>
 |
※1
注：
當使用兩套無控制板帶防干擾功能的傳感器時，將不連接到同步線的外部輸入電線連接至0V。 |
· 當維持在輸入狀態時，工作持續重復。
· 當使用兩套帶防干擾功能的傳感器時，傳感器A和傳感器B投光光軸從信道1開始相繼停止。 |
其他· 電源接通后的短時間(2秒)內，請勿使用。
· 請勿將傳感器直接暴露于快速啟動燈或高頻照明設備的熒光下，這會影響檢測性能。
· 控制板上的部件可能由于靜電損壞或退化。工作控制板之前，請除去您身上的靜電。
· 控制板無保護構造。它必須由保護金屬盒等罩住。如果控制板受潮或被灰塵覆蓋，或其部件接觸到導體，它會受損。
使用指南

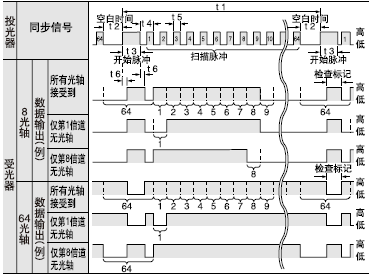

數據輸出(僅使用傳感器時)
· 每個光軸的輸出與投光器同步信號連續同步輸出。
· 遮光時的信道輸出變?yōu)椤暗汀薄?/FONT>
 |
| t 1 |
t 2 |
t3 |
t 4 |
t 5 |
t 6 |
| 約5ms |
約280μ s |
約210μ s |
約70μ s |
約35μ s |
約30μ s | |
開始脈沖
掃描脈沖
|
注：
1) 在檢查標記部分，在接近開始脈沖的時間內，數據輸出無條件轉換。
2) SYNC.和DATA輸出的電壓水平高：(電源電壓－1.1V)以上，低：1.1V以下。
|

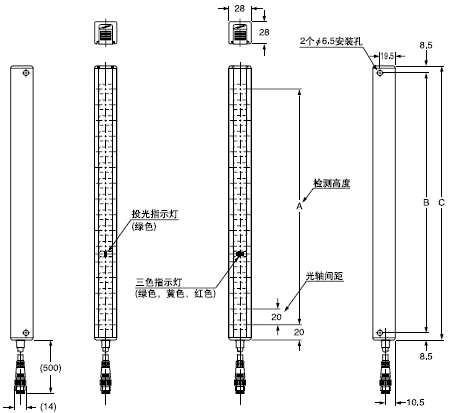

SF1-F□ 傳感器
|
| 型號 |
A |
B |
C |
| SF1-F8 |
140 |
172 |
189 |
| SF1-F16 |
300 |
332 |
349 |
| SF1-F24 |
460 |
492 |
509 |
| SF1-F32 |
620 |
652 |
669 |
| SF1-F40 |
780 |
812 |
829 |
| SF1-F48 |
940 |
972 |
989 |
| SF1-F56 |
1,100 |
1,132 |
1,149 |
| SF1-F64 |
1,260 |
1,292 |
1,309 |
|

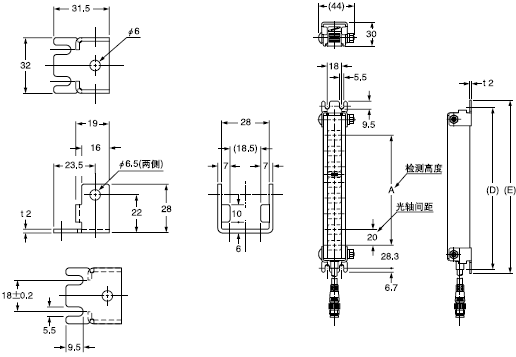

MS-SF1-1 傳感器安裝支架(傳感器附件)
材質： 冷軋?zhí)间?SPCC) (單面鍍鉻)
4個支架為一套 附帶M6桁架頭螺絲(長40mm)，螺母及彈簧墊圈各4個
|
| 型號 |
A |
B |
C |
| SF1-F8 |
140 |
205 |
219 |
| SF1-F16 |
300 |
365 |
379 |
| SF1-F24 |
460 |
525 |
539 |
| SF1-F32 |
620 |
685 |
669 |
| SF1-F40 |
780 |
845 |
859 |
| SF1-F48 |
940 |
1,005 |
1,019 |
| SF1-F56 |
1,100 |
1,165 |
1,179 |
| SF1-F64 |
1,260 |
1,325 |
1,339 |
|

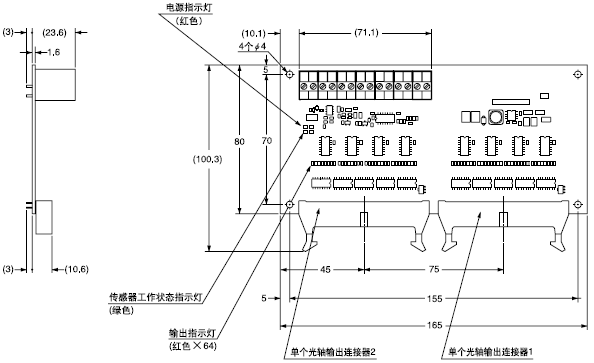

SF1-F64CB 控制板 |
|
|
|
