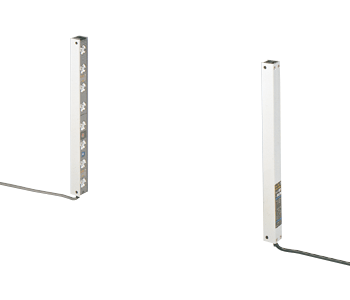

40mm光軸間距通用區域傳感器

NA40系列

特點：薄型和智能化

作為保障人身安全的檢測裝置使用時，請務必使用光幕傳感器。
有關光幕傳感器的詳情，請參閱《光幕傳感器篇產品目錄》。

特點

薄身

體積僅為原有型號的1/3，節省了空間。

故障監控器

當發生下列故障時，會產生自我診斷輸出，三色指示燈顯示故障狀況。
1 入光量減弱
NA40可監控因前端面上的灰塵或光軸未對齊造成的入光量減弱。

2 輸出晶體管故障
可監控任何輸出晶體管的故障

貼近安裝

通過設定不同的投光頻率，可貼近安裝兩套傳感器，并防止相互間的干擾。

易于調整長度

采用了組合結構，可改變光軸的數目。
生產現場的設計變動和維修更加方便。

牢固的鋁制外殼

組件采用了鋁制外殼，保護構造達IP65。

用途

檢測裝貨機或卸貨機的侵入

磁帶卷盤的控制方式

勿將本產品用于個人安全保護。

訂購指南

傳感器(傳感器不附帶匹配電纜。請另行訂購。)

種類	形　狀	檢測距離	型　號	光軸數	檢測高度 (mm)	輸　出
區 域傳感器		5m	NA40-4	4	120	NPN 開路集電極晶體管
			NA40-6	6	200
			NA40-8	8	280
			NA40-10	10	360
			NA40-12	12	440
			NA40-14	14	520
			NA40-16	16	600
			NA40-20	20	760
			NA40-24	24	920
帶防濺帽			NA40-4-H	4	120
			NA40-6-H	6	200
			NA40-8-H	8	280
			NA40-10-H	10	360
			NA40-12-H	12	440
			NA40-14-H	14	520
			NA40-16-H	16	600
			NA40-20-H	20	760
			NA40-24-H	24	920

匹配電纜(傳感器不附帶匹配電纜。請另行訂購。)

形　狀	型　號	說　明
	NA40-CC3	長度：3m 重量：約600g (2根電纜)	0.5mm² 3芯(受光器：4芯)橡皮電纜，一端帶連接器，每套2根。電纜外徑：φ 6.7mm 連接器外徑：最大φ 14mm 電纜顏色：灰色(適用于投光器) 電纜顏色：黑色(適用于受光器)
	NA40-CC7	長度：7m 重量：約950g (2根電纜)

附件

·MS-NA40-1(傳感器安裝支架)

四套支架
附帶4個M5桁架頭螺絲(長40mm)，
4個螺母和4個彈簧墊圈。

單個部件和聯裝部件可另行購買

品　名	光軸數	型　號
品　名	光軸數	投光器	受光器
主單元	4	NA40-MUP	NA40-MUP
子單元	4	NA40-4SUD	NA40-4SUD
尾端部件	2	NA40-2EUP	NA40-2EUP
尾端部件	4	NA40-4EUP	NA40-4EUP
端帽(注)	——	NA40-ECP	NA40-ECP

注：僅NA40-4或NA40-4-H必需。

NA40-4
NA40-4

NA40-10
NA40-10

適用光軸		4光軸	6光軸	8光軸	10光軸	12光軸	14光軸	16光軸	20光軸	24光軸
保護外殼	型號	MC- NA40-4	MC- NA40-6	MC- NA40-8	MC- NA40-10	MC- NA40-12	MC- NA40-14	MC- NA40-16	MC- NA40-20	MC- NA40-24
帶防濺帽	型號	MC- NA40-4H	MC- NA40-6H	MC- NA40-8H	MC- NA40-10H	MC- NA40-12H	MC- NA40-14H	MC- NA40-16H	MC- NA40-20H	MC- NA40-24H
前罩	型號	FC- NA40-4	FC- NA40-6	FC- NA40-8	FC- NA40-10	FC- NA40-12	FC- NA40-14	FC- NA40-16	FC- NA40-20	FC- NA40-24

注：以上型號是指單件，而非套件。

配件(另售)

適用光軸		4光軸	6光軸	8光軸	10光軸	12光軸	14光軸	16光軸	20光軸	24光軸
狹縫透光罩	型號	OS-NA40-4	OS-NA40-6	OS-NA40-8	OS-NA40-10	OS-NA40-12	OS-NA40-14	OS-NA40-16	OS-NA40-20	OS-NA40-24

注：以上型號是指單件，而非套件。

品　名	型　號	說　明
適用于區域傳感器的大型指示燈	SF-IND	傳感器上安裝大型指示燈，可從不同方向方便的觀察操作情況。詳情請與經銷商聯系

注：如果投光器和受光器需要同時安裝，則需要兩個SF-IND。

狹縫透光罩

狹縫透光罩可保證投光或受光數，因而減少了相鄰傳感器間的相互干擾。當光束太強穿透檢測物體時也可使用�？捎锚M縫透光罩替換原有前罩。但是，使用狹縫透光罩后，檢測范圍會減小。

適用于區域傳感器的大型指示燈

大型指示燈可方便地安裝于適用于區域傳感器的檢測頭頂端，也可安裝于已使用的區域傳感器上。

檢測距離
·狹縫透光罩在投光側：1.3m
·狹縫透光罩在受光側：3m
·狹縫透光罩在兩側：0.8m

規格

光軸數	4	6	8	10	12	14	16	20	24
型　號	NA40-4	NA40-6	NA40-8	NA40-10	NA40-12	NA40-14	NA40-16	NA40-20	NA40-24
帶防濺帽	NA40-4-H	NA40-6-H	NA40-8-H	NA40-10-H	NA40-12-H	NA40-14-H	NA40-16-H	NA40-20-H	NA40-24-H
檢測高度	120mm	200mm	280mm	360mm	440mm	520mm	600mm	760mm	920mm
檢測距離	5m
光軸間距	40mm
檢測物體	φ 60mm以上透明體
電源電壓	12～24V DC±10%　脈動P-P10%以下
消耗電流	投光器：30mA以下受光器：60mA 以下			投光器：35mA以下受光器：90mA以下				投光器：35mA以下受光器：115mA以下
檢測輸出	NP N開路集電極晶體管 ·最大流入電流：100mA ·外加電壓：30V DC以下(檢測輸出和0V之間) ·剩余電壓：1.6V以下(流入電流100mA時)
輸出工作	所有光軸入光時ON / 一個或多光軸遮光時OFF
短路保護	裝　備
自我診斷輸出	NP N開路集電極晶體管 ·最大流入電流：50mA ·外加電壓：30V DC以下(自我診斷輸出和0V之間) ·剩余電壓：1.6V以下(流入電流為50mA時)
輸出工作	不穩定入射光狀態持續5s以上時，或輸出晶體管出現故障時OFF
短路保護	裝　備
反應時間	12ms以下
指示燈	受光器上裝有三色指示燈 ·檢測輸出工作狀態指示燈：紅色LED(一個或多個光軸遮光時亮起) ·穩定入射光指示燈：綠色LED(所有光軸穩定入光時亮起) ·不穩定入射光指示燈：黃色LED(一個或多個光軸不穩定入光時亮起) ※當輸出晶體管出現故障時，三色指示燈會同時閃爍
防干擾功能	裝　備(2臺傳感器可貼近安裝)
保護構造	IP65(IEC)
周圍溫度	－10～＋50°C(注意不可結露、結冰)，存儲：－10～＋60°C
周圍濕度	35～85%RH，存儲：35～85%RH
周圍照明度	太陽光：受光面照明度 11,000Rx，白熾燈：受光面照明度 3,500Rx
耐電壓	AC1,000V 1分鐘，所有電源連接端子與外殼之間
絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC500V的高阻表
耐振動	頻率：10～55Hz，雙振幅：1.5mm，X，Y和Z各方向2小時
耐沖擊	加速度：100m/s²(約10G)，X，Y和Z各方向3次
投光二極體	紅外線LED(同步掃描系統)
材質	保護外殼：鋁，部件盒：ABS，前罩：丙烯，透鏡：丙烯
電纜	0.5mm² 4芯(投光器：3芯)橡皮電纜長0.5m，一端帶圓型連接器 ※與另售匹配電纜一起使用
電纜延長	0.5mm²以上的電纜全長可延長至100m，適用于投光器和受光器 (但2個投光器間防干擾電線可延長20m)
重量(投光器和受光器合計)	約400g	約500g	約630g	約770g	約890g	約1,020g	約1,150g	約1,400g	約1,660g
帶防濺帽	約500g	約630g	約800g	約990g	約1,150g	約1,330g	約1,500g	約1,840g	約2,190g
附件	MS-NA40-1(傳感器安裝支架)：1套適用于投光器和受光器，調整螺絲刀：1個

I/O電路圖和線路圖

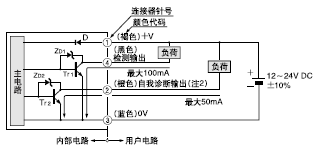

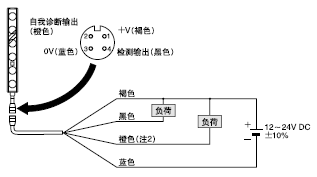

I/O電路圖	線路圖

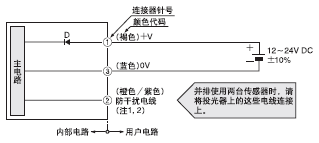

符號… D ：反向電源極性保護二極管 ZD1，ZD2 ：電涌吸收齊納二極管 Tr1，Tr2 ： NPN輸出晶體管注： 1) 若不使用防干擾電線(橙色/紫色)，請將其絕緣。 2) 請勿將投光器的防干擾電線(橙色/紫色)與受光器的自我診斷輸出電線(橙色)連接。這可能會引起損壞。	注： 1) 若不使用防干擾電線(橙色/紫色)，請將其絕緣。 2) 請勿將投光器的防干擾電線(橙色/紫色)與受光器的自我診斷輸出電線(橙色)連接。這可能會引起損壞。

檢測特性圖(典型)

平行移動特性(所有型號)

垂直方向

水平方向

角度特性(所有型號)

投光器角度特性

受光器角度特性

使用指南

· 請勿將本產品作為人體保護檢測設備使用。
· 需要將檢測設備作為按壓機器或人體保護的安全設備時，請使用符合OSHA、ANSI和IEC等標準，并且在各個地區或國家適用的人體保護產品。
· 如果將本產品作為人體保護檢測設備使用，會導致死亡或嚴重人身傷害。
· 請使用下列符合安全標準的產品。
Type 4: SF4B系列(《光幕傳感器篇產品目錄》)
Type 2: SF2B系列(《光幕傳感器篇產品目錄》)

安裝

· 請勿使用沒有前罩或外殼的傳感器。IP保護構造無法維持，并且組件之間可能發生接點錯誤。
· 安裝傳感器時，緊固扭矩應在1.96N·m以下。

頻率轉換開關設定

· 用隨附的螺絲刀調整頻率轉換開關，選擇合適頻率(在電源關閉狀態下)。

使用一套傳感器時

頻率轉換開關設定
投光器	受光器

將投光器與受光器的開關設為 “1”，在其它設定下，傳感器無法正常發揮功能。

使用兩套傳感器時

當兩套傳感器如右圖所示貼近安裝時，按下列方法設定開關。
1 選擇頻率

	頻率轉換開關設定
	投光器	受光器
傳感器A
傳感器B

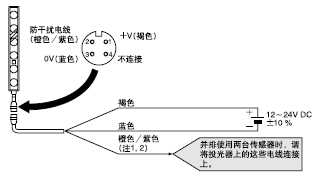

2 連接傳感器A和B的防干擾電線(INTER LOCK)。

· 通常連接兩根0V線。
· 通常無須連接＋V線。
注：傳感器A和B間整個線路距離須在20m內。投光器間防干擾電線長度和0V線長度也須小于20m。
將投光器與受光器的開關設為“1”，在其它設定下，傳感器無法正常發揮功能。

將傳感器A的投光器，受光器開關都設在“1”，而傳感器B為“2”，其它設定下，傳感器無法正常發揮功能。

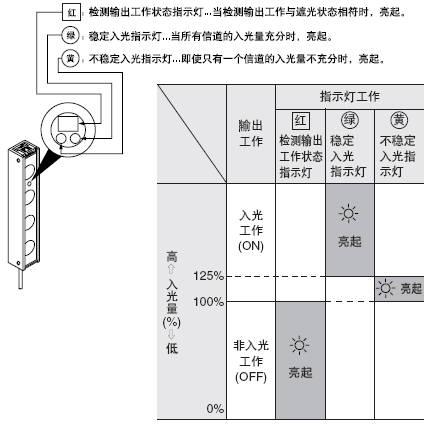

指示燈操作

注：若檢測輸出晶體管出現故障，三色指示燈閃爍。

更改光軸數

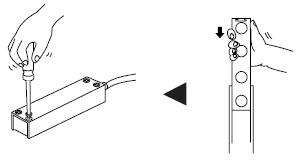

1 將罩閉鎖裝置按箭頭方向滑入，并向上拉起前罩。
2 去掉后面的4個固定螺絲，用手將組件逐一拉上去。
3 準備好新的符合所需檢測高度的保護外殼和前罩。插入部件，連接端帽。
4 旋緊4個固定螺絲，插入前罩，將閉鎖裝置拉回。

注：
1) 連接部件前請務必關閉電源。否則，傳感器可能損壞。
2) 2光軸或4光軸部件的尾端部件，應在組件連接部頂端連接。
3) 一定要在4光軸的NA40-4或NA40-4-H頂端裝上端帽。
4) 保護外殼附帶罩閉鎖裝置和四個固定螺絲。

尺寸(單位：mm)

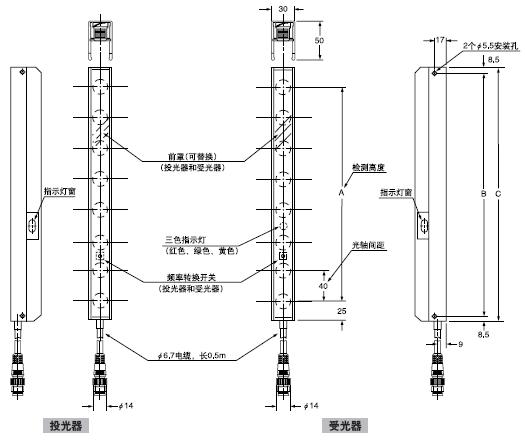

NA40-□ 傳感器

型　號	A	B	C
NA40-4	120	163	180
NA40-6	200	233	250
NA40-8	280	313	330
NA40-10	360	393	410
NA40-12	440	473	490
NA40-14	520	553	570
NA40-16	600	633	650
NA40-20	760	793	810
NA40-24	920	953	970

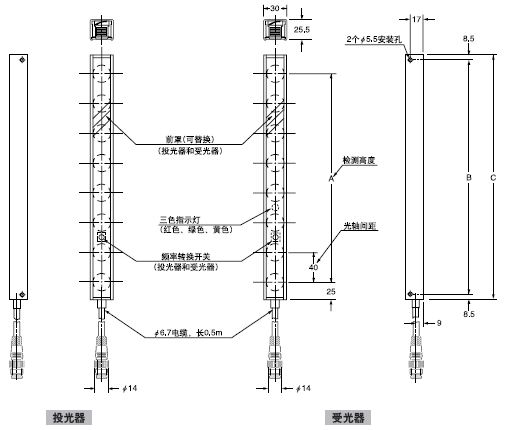

NA40-□-H 傳感器

型　號	A	B	C
NA40-4-H	120	163	180
NA40-6-H	200	233	250
NA40-8-H	280	313	330
NA40-10-H	360	393	410
NA40-12-H	440	473	490
NA40-14-H	520	553	570
NA40-16-H	600	633	650
NA40-20-H	760	793	810
NA40-24-H	920	953	970

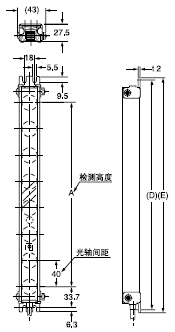

MS-NA40-1 傳感器安裝支架(附件)

裝配尺寸

NA40-□安裝圖
帶防濺帽型(NA40-□-H)以同種方式安裝。
材質：冷軋?zhí)间?SPCC)(單面鍍鉻)
4個支架為一套
[附帶M5桁架頭螺絲(長40mm)、螺母及彈簧墊圈各4個。]

型　號	A	D	E
NA40-4(-H)	120	200	210
NA40-6(-H)	200	270	280
NA40-8(-H)	280	350	360
NA40-10(-H)	360	430	440
NA40-12(-H)	440	510	520
NA40-14(-H)	520	590	600
NA40-16(-H)	600	670	680
NA40-20(-H)	760	830	840
NA40-24(-H)	920	990	1,000

SF-IND 適用于區域傳感器的大型指示燈(另售)

裝配尺寸

NA40-□安裝圖
帶防濺帽型(NA40-□-H)以同種方式安裝。

型　號	E	F
NA40-4(-H)	210	223
NA40-6(-H)	280	293
NA40-8(-H)	360	373
NA40-10(-H)	440	453
NA40-12(-H)	520	533
NA40-14(-H)	600	613
NA40-16(-H)	680	693
NA40-20(-H)	840	853
NA40-24(-H)	1,000	1,013
