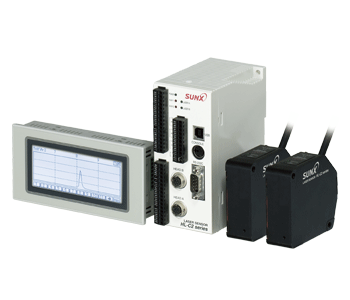

超高速·高精度激光位移傳感器

HL-C2

特點：以領先全行業的基本性能滿足所有需求

產品特點：

原點和革新的融合

長年積累的測量經驗和最新數字技術相結合，創造出行業最優秀的三項基本性能。強大的功能和方便的操作性可充分滿足客戶需求。

※ 根據本公司2007年10月對測量中心距離為30mm的激光位移傳感器的調查。

傳感器檢測頭系列

具備全行業最先進基本性能的三個品種

小型·超高精度

正反射工件專用，最適合FPD玻璃厚度及間隙的
超高精度檢測

超高精度

以獨創技術融合高速度和高精度的主型號

中距離·高精度

追求便捷的操作性。從金屬到黑橡膠，任
何工件都能適應的測量范圍和精度

受檢工件容許傾斜的范圍更寬

受檢工件容許傾斜的范圍更寬省空間的小型檢測頭

與以往相比，對傾斜的容許度提高了1.5倍，即使測量時工件發生變動，也能輕松檢測。(HL-C203BE(-MK)型) 小型檢測頭，與本公司以往產品相比，體積比下降了約23%，可以將安裝空間減小到極限程度。(HL-C203BE(-MK)型)

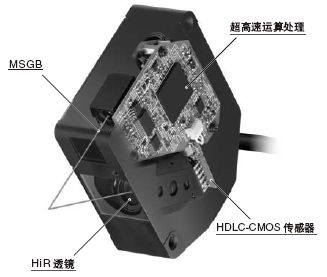

技術

具備全行業最先進基本性能的三個品種

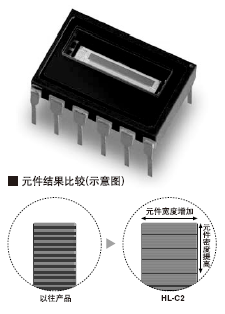

HDLC-CMOS傳感器

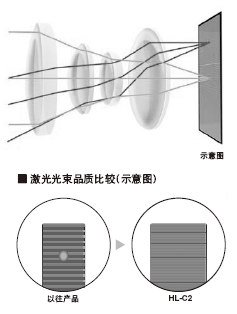

HiR透鏡

MSGB

超高速計算處理

小巧體積擁有豐富功能

可連接兩個檢測頭

可在控制器內對各個測量值進行計算。

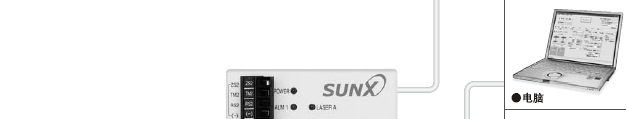

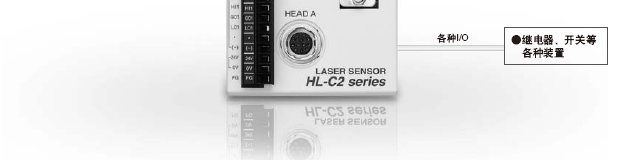

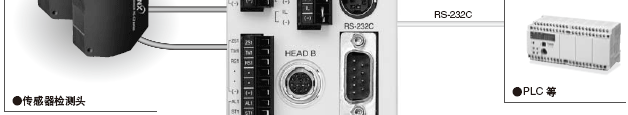

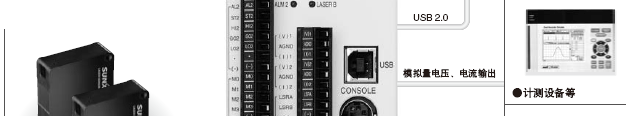

豐富的I/O

可以連接各種設備，可以通過這些設備對記錄的數據進行顯示、分析處理，以及對傳感器進行控制。

數據緩沖功能

無償提供API(Application Programming Interface)

可以暫存約65,000個測量值數據。可將所有保存的數據下載到電腦中進行比較、分析。可以通過USB連接的電腦使用控制HL-C2的API。還備有樣本程序，有助于編程。樣本程序可從SUNX的網站(sunx.jp)下載。

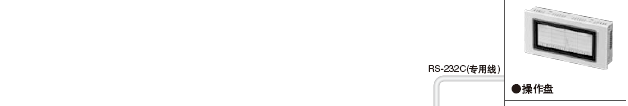

操作盤

可通過觸摸屏簡單操作、方便顯示

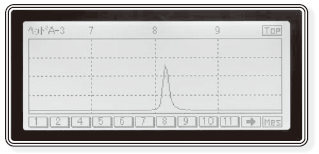

受光量波形顯示

測量數據顯示功能

不僅可顯示測量值，還可顯示受光量波形。可以簡便地使傳感器安裝時的設定及投光量設定最優化。還可
在面板上進行保持及計時等輸入操作。白色背光燈提高顯示屏
的可視性。

條件設定功能

檢測頭功能及輸出條件等顯示在菜單上，可按順序簡單設定。

智能監控器

可利用電腦進行波形監控及功能設定

OS：日語顯示 (注1) Microsoft® Windows® XP 日文版/Windows® 2000 日文版

英語顯示 (注1) Microsoft® Windows® XP 英文版/Windows® 2000 英文版

CPU： Pentium兼容CPU 1GHz以上

內存： 256MB以上

硬盤： 50MB以上可用空間

CD-ROM驅動器：安裝時需要

顯示器： 1024×768點陣 256色以上

串行接口： RS-232C標準 通信速度115.2kbps

USB接口： USB2.0(USB1.1標準)

注：1) 可在安裝時選擇日語顯示或英語顯示。

測量值顯示

受光量波形顯示

緩沖顯示

顯示測量值和輸出狀態�？娠@示以一覽表形式保存在控制器內的16種設定條件。受光量以受光元件的各個單元為單位顯示。同時還以數值顯示受光量最大的單元的位置，便于在安裝檢測頭時的調整作業中進行確認。通過數據緩沖功能，可以讀取控制器內保存的數據，并顯示波形和數據。而且，還可在該畫面上設定數據保存的方法、保存周期、保存數據的量等內容。

訂購指南

檢測頭

種類 形狀檢測中心距離
和檢測范圍分辨率
(注1) 光束直徑 型號(注1)

符合JIS/IEC標準的型號 符合FDA標準的型號

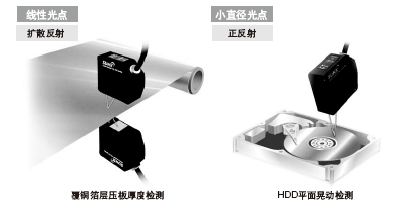

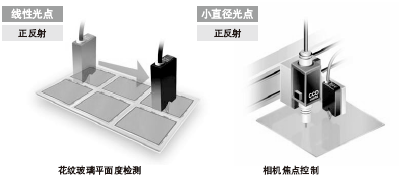

小光點型 10±1mm 0.25μｍ約φ20μｍ HL-C201AE HL-C201FE

線性光點型 約20×700μｍ HL-C201AE-MK HL-C201FE-MK

小光點型 30±5mm 0.25μｍ約φ30μｍ HL-C203BE HL-C203FE

線性光點型 約30×1200μｍ HL-C203BE-MK HL-C203FE-MK

小光點型 110±15mm 0.25μｍ約φ80μｍ HL-C211BE HL-C211FE

HL-C211CE HL-C211F5E

線性光點型 約80×1700μｍ HL-C211BE-MK HL-C211FE-MK

HL-C211CE-MK HL-C211F5E-MK

注：1) 本產品屬于日本“外匯及外國貿易法”中規定的出口管制對象。但，括號內的型號如果與不受“外匯及外國貿易法”規定的出口管制的控制器組合使用為條件，也就成為不受出口管制的產品。這種情況下，最小分辨率則為0.25μm，詳情請咨詢。

檢測頭

檢測頭

種類 形狀型號(注1)

NPN型 HL-C2CE

PNP型 HL-C2CE-P

種類 形狀型號(注1)

日語顯示 HL-C2DP

英語顯示 HL-C2DP-EX

注：1) 本產品屬于日本“外匯及外國貿易法”中規定的出口管制對象。但，括號內的型號如果與不受“外匯及外國貿易法”規定的出口管制的檢測頭組合使用為條件，也就成為不受出口管制的產品。詳情請咨詢。

選購件(另售)

品名形狀 型號 內容

智能監控 HL-C2AiM 可進行各種檢測條件的設定及測量值的波形顯示、測量值數據及受光值數據的監控。

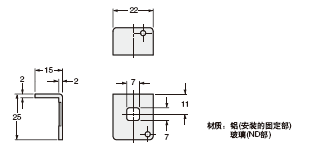

ND濾光器 HL-C2F01 正反射測量時如果反射光量過大，可以使激光光量衰減到適當程度，以確保高精度的測量。(減光率:98%)

檢測頭延長電纜 HL-C2CCJ2 長度： 2m、重量：約0.2kg 兩端帶連接器的橡膠絕緣電纜電纜外徑：φ6.6mm連接器
最大外徑：φ14.7mm

HL-C2CCJ5 長度： 5m、重量：約0.4kg

HL-C2CCJ10 長度：10m、重量：約0.7kg

HL-C2CCJ20 長度：20m、重量：約1.4kg

HL-C2CCJ30 長度：30m、重量：約2.0kg

技術信息：

規格

檢測頭

種類 小光點型

項目 符合JIS/IEC
標準的型號 HL-C201AE HL-C203BE HL-C211BE HL-C211CE

符合FDA
標準的型號 HL-C201FE HL-C203FE HL-C211FE HL-C211F5E

安裝模式 僅限正反射擴散反射時 正反射時 擴散反射時 正反射時 擴散反射時 正反射時

檢測中心距離 10mm 30mm 26.4mm 110mm 106.7mm 110mm 106.7mm

測定范圍(注3) ±1mm ±5mm ±4.6mm ±15mm ±14.5mm ±15mm ±14.5mm

分辨率(注4) 0.25μｍ 0.25μｍ 0.25μｍ

線性度(注5) ±0.02% F.S. ±0.03% F.S.

溫度特性 0.01% F.S./℃

光源紅色半導體激光(投光峰波長：658nm)

最大輸出：0.1mW 最大輸出：1mW 最大輸出：5mW

符合JIS/IEC
標準的型號 級別 1(JIS/IEC) 級別 2(JIS/IEC) 級別 3R(JIS/IEC)

符合FDA
標準的型號 級別 I(FDA、Laser Notice No.50)
及級別 1(JIS/IEC) 級別 II(FDA)及
級別 2(JIS/IEC) 級別 IIIa(FDA)及
級別 3R(JIS/IEC)

光束直徑(注6) 約φ20μｍ約φ30μｍ約φ80μｍ

受光元件 線性圖像傳感器

指
示
燈激光投光
指示燈綠色發光二極管激光投光時亮起

測定范圍
指示燈黃色發光二極管檢測中心附近亮起/檢測范圍內閃爍/檢測范圍外熄滅

環
境
性
能 保護構造 IP67(除連接器部)

周?chē)鷾囟?/FONT> 0～45℃(注意不可結露、結冰) 存儲時：－20℃～70℃

周?chē)鷿穸?/FONT> 35%～85%RH 　存儲時：35%～85%RH

周?chē)彰鞫?/FONT> 白熾燈：受光面照明度3,000Rx以下

耐振動 耐久頻率：10～55Hz(周期：1分鐘) 雙振幅1.5mm X,Y,Z方向各2小時

耐沖擊 耐久加速度：196ｍ/s² X,Y,Z方向各3次

電纜絕緣橡膠電纜，0.5m長，帶連接器

電纜延長 用可選電纜(另售)全長可延長至30m

材質 本體外殼、本體蓋：壓鑄鋁前蓋：玻璃

重量約250g (包括電纜) 約300g (包括電纜)

附件激光警告標簽(對應各種標準、規則：1套)

注：
1) 本產品屬于日本“外匯及外國貿易法”中規定的出口管制對象。但，也備有不屬于該管制的產品，詳情請咨詢。
2) 當未明確指定測定條件時，使用條件如下：連接控制器、電源電壓：24V DC、周?chē)鷾囟龋?0℃、取樣周期：40μs、平均
次數：256次、檢測中心距離、測定物體：白陶瓷(HL-C201□為鋁蒸汽噴鍍表面反射鏡)、數字測量值。
3) 取樣周期為20μs及10μs時，測定范圍如下。

型號 型號HL-C201□ HL-C203□ HL-C211□

安裝模式 僅限正反擴散反射時 正反射時 擴散反射時 正反射時

取樣周期 20μs +0.1～+1.0mm 0～+5.0mm 0～+4.6mm +0.5～+15.0mm +0.5～+14.5mm

10μs +0.8～+1.0mm +3.8～+5.0mm +3.6～+4.6mm +12.5～+15.0mm +12.5～+14.5mm

4) 通過將P-P值換算成距離得到這些值。P-P值表示檢測中心距離上的數字測定值偏差。
5) 此值表示采用本公司的標準檢測物體進行檢測時，相對于數字變位輸出的理想直線的誤差。此值會根據測定物體的特征而改變。
6) 這是檢測中心距離上的值。以中心光強度的1/e2(約13.5%)定義這些值。如果定義區域外有光泄漏，并且檢測點周?chē)懈哂跈z測點本身的強反射，檢測結果可能會受到影響。

檢測頭

種類 線性光點型

項目 符合JIS/IEC
標準的型號 HL-C201AE-MK HL-C203BE-MK HL-C211BE-MK HL-C211CE-MK

符合FDA
標準的型號 HL-C201FE-MK HL-C203FE-MK HL-C211FE-MK HL-C211F5E-MK

安裝模式 僅限正反射擴散反射時 正反射時 擴散反射時 正反射時 擴散反射時 正反射時

檢測中心距離 10mm 30mm 26.4mm 110mm 106.7mm 110mm 106.7mm

測定范圍(注3) ±1mm ±5mm ±4.6mm ±15mm ±14.5mm ±15mm ±14.5mm

分辨率(注4) 0.25μｍ 0.25μｍ 0.25μｍ

線性度(注5) ±0.02% F.S. ±0.03% F.S.

溫度特性 0.01% F.S./℃

光源紅色半導體激光(投光峰波長：658nm)

最大輸出：0.1mW 最大輸出：1mW 最大輸出：5mW

符合JIS/IEC
標準的型號 級別 1(JIS/IEC) 級別 2(JIS/IEC) 級別 3R(JIS/IEC)

符合FDA
標準的型號 級別 I(FDA、Laser Notice No.50)
及級別 1(JIS/IEC) 級別 II(FDA)及
級別 2(JIS/IEC) 級別 IIIa(FDA)及
級別 3R(JIS/IEC)

光束直徑(注6) 約20×700μm 約30×1200μm 約80×1700μm

受光元件 線性圖像傳感器

指
示
燈激光投光
指示燈綠色發光二極管激光投光時亮起

測定范圍
指示燈黃色發光二極管檢測中心附近亮起/檢測范圍內閃爍/檢測范圍外熄滅

環
境
性
能 保護構造 IP67(除連接器部)

周?chē)鷾囟?/FONT> 0～45℃(注意不可結露、結冰) 存儲時：－20℃～70℃

周?chē)鷿穸?/FONT> 35%～85%RH 　存儲時：35%～85%RH

周?chē)彰鞫?/FONT> 白熾燈：受光面照明度3,000Rx以下

耐振動 耐久頻率：10～55Hz(周期：1分鐘) 雙振幅1.5mm X,Y,Z方向各2小時

耐沖擊 耐久加速度：196m/s² X,Y,Z方向各3次

電纜絕緣橡膠電纜，0.5m長，帶連接器

電纜延長 用可選電纜(另售)全長可延長至30m

材質 本體外殼、本體蓋：壓鑄鋁前蓋：玻璃

重量約250g (包括電纜) 約300g (包括電纜)

附件激光警告標簽(對應各種標準、規則：1套)

注：
1) 本產品屬于日本“外匯及外國貿易法”中規定的出口管制對象。但，也備有不屬于該管制的產品，詳情請咨詢。
2) 當未明確指定測定條件時，使用條件如下：連接控制器、電源電壓：24V DC、周?chē)鷾囟龋?0℃、取樣周期：40μs、平均
次數：256次、檢測中心距離、測定物體：白陶瓷(HL-C201□-MK為鋁蒸汽噴鍍表面反射鏡)、數字測量值。
3) 取樣周期為20μs及10μs時，測定范圍如下。

型號 HL-C201□-MK HL-C203□-MK HL-C211□-MK

安裝模式 僅限正反擴散反射時 正反射時 擴散反射時 正反射時

取樣周期 20μs +0.1～+1.0mm 0～+5.0mm 0～+4.6mm +0.5～+15.0mm +0.5～+14.5mm

10μs +0.8～+1.0mm +3.8～+5.0mm +3.6～+4.6mm +12.5～+15.0mm +12.5～+14.5mm

4) 通過將P-P值換算成距離得到這些值。P-P值表示檢測中心距離上的數字測定值偏差。
5) 此值表示采用本公司的標準檢測物體進行檢測時，相對于數字變位輸出的理想直線的誤差。此值會根據測定物體的特征而改變。
6) 這是檢測中心距離上的值。以中心光強度的1/e2(約13.5%)定義這些值。如果定義區域外有光泄漏，并且檢測點周?chē)懈哂跈z測點本身的強反射，檢測結果可能會受到影響。

控制器

項目 種類 NPN型 PNP型

型號 HL-C2CE HL-C2CE-P

組合檢測頭 最多2個檢測頭

電源電壓 24Ｖ DC±10% 包括脈動0.5V(P-P)

電流消耗 連接2個檢測頭時：約500mA、連接1個檢測頭時：約350mA
(連接小型操作盤時，增加約100mA)

取樣率 10μs、20μs、40μs、100μs、200μs、400μs、1ms、2ms

模擬
輸出 電壓(注2) 電壓輸出量程：－5～＋5V/F.S.(初始值)通常時的輸出范圍：－10.0～＋10.0V
異常時的輸出：－10.8V或＋10.8V分辨率：2mV、線性度：±0.05%F.S.
最大2mA 輸出阻抗50Ω 響應延時：約1.5μs/V

電流(注3) 電流輸出量程：4～20mA/F.S.(初始值) 通常時的輸出范圍：2～24mA
異常時的輸出：1mA或25mA 分辨率：3μA、線性度：±0.05%F.S.
負載阻抗 250Ωmax．響應延時：約10μs

警告
輸出 NPN晶體管開路集電極
·最大流入電流：100mA
·外加電壓：30V DC以下(警告輸出～公共端(－)間)
·剩余電壓：1V以下(流入電流100mA時) PNP晶體管開路集電極
·最大源電流：100mA
·外加電壓：30V DC以下(警告輸出～＋V間)
·剩余電壓：1V以下(源電流100mA時)

輸出動作 光量不足時開路

短路保護 配備

NPN晶體管開路集電極
·最大流入電流：100mA
·外加電壓：30V DC以下(判斷輸出～公共端(－)間)
·剩余電壓：1V以下(流入電流100mA時) PNP晶體管開路集電極
·最大源電流：100mA
·外加電壓：30V DC以下(判斷輸出～＋V間)
·剩余電壓：1V以下(源電流100mA時)

輸出動作 輸出動作時開路

短路保護 配備

選通
脈沖
輸出 NPN晶體管開路集電極
·最大流入電流：100mA
·外加電壓： 30V DC以下(選通脈沖輸出～公共端(－)
間)
·剩余電壓：1V以下(流入電流100mA時) PNP晶體管開路集電極
·最大源電流：100mA
·外加電壓：30V DC以下(選通脈沖輸出～＋V間)
·剩余電壓：1V以下(源電流100mA時)

輸出動作 數據確計定時開路

短路保護 配備

遙控互鎖輸入 連接至公共端(－)時，激光投光延遲
開路時，激光投光停止
外加電壓：30V DC以下(漏電流0.1mA以下) 連接至IL(＋)時，激光投光延遲
開路時，激光投光停止
外加電壓：30V DC以下(漏電流0.1mA以下)

激光控制輸入 連接至公共端(－)時，激光投光停止
開路時，激光立即投光
外加電壓：30V DC以下(漏電流0.1mA以下) 連接至外部電源(＋)時，激光投光停止
開路時，激光立即投光
外加電壓：30V DC以下(漏電流0.1mA以下)

零設輸入 連接至公共端(－)時，零設ON
持續1秒連接在公共端(－)時，零設OFF
外加電壓：30V DC以下(漏電流0.1mA以下) 連接至外部電源(＋)時，零設ON
持續1秒連接在外部電源(＋)時，零設OFF
外加電壓：30V DC以下(漏電流0.1mA以下)

計時輸入 連接至公共端(－)時或已在連接中，動作
(隨測量模式而異)
外加電壓：30V DC以下(漏電流0.1mA以下) 連接至外部電源(＋)時或已在連接中，動作
(隨測量模式而異)
外加電壓：30V DC以下(漏電流0.1mA以下)

復位輸入 連接至公共端(－)時，復位
外加電壓：30V DC以下(漏電流0.1mA以下) 連接至外部電源(＋)時，復位
外加電壓：30V DC以下(漏電流0.1mA以下)

存儲器 連接至公共端(－)時，指定存儲器
外加電壓：30V DC以下(漏電流0.1mA以下) 連接至外部電源(＋)時，指定存儲器
外加電壓：30V DC以下(漏電流0.1mA以下)

RS-232C接口 波特率 9600、19200、38400、115200 bit/s

USB接口 遵循USB 2.0 全速(兼容USB1.1)

設定/數據顯示 小型操作盤(另售)

控制器
,

項目 種類 NPN型 PNP型

型號 HL-C2CE HL-C2CE-P

指
示
燈 電源指示燈 綠色發光二極管電源ON時亮起

檢測頭A
激光投光指示燈綠色發光二極管檢測頭A的激光投光中或即將投光之前亮起

檢測頭B
激光投光指示燈綠色發光二極管檢測頭B的激光投光中或即將投光之前亮起

警告1 指示燈 紅色發光二極管因光量不足導致OUT1無法檢測時亮起

警告2 指示燈 紅色發光二極管因光量不足導致OUT2無法檢測時亮起

環
境
性
能 周?chē)鷾囟?/FONT> 0～50℃(注意不可結露、結冰)、存儲時：－20～70℃
周?chē)鷿穸?/FONT> 35～85%RH

耐振動 耐久頻率：10～55 Hz(周期：1分鐘) 雙振幅：0.75mm X,Y,Z方向各30分鐘

耐沖擊 耐久加速度196ｍ/s² X,Y,Z方向各3次

材質 外殼：聚碳酸酯

重量約450g

附件 CD-ROM：1片、USB電纜(2m)：1根、短接金屬件：1個

注：
1) 線性度為F.S.＝20V，是針對數字測量值的線性度。響應延時為測量值更新后的時間。
2) 線性度為F.S.＝16mA，是針對數字測量值的線性度。響應延時為測量值更新后的時間。

操作盤

項目 種類 日語顯示 英語顯示

型號 HL-C2DP HL-C2DP-EX

電源由控制器供電

顯
示 顯示元件 STN單色LCD

背光燈 白色LED

測定值顯示范 －999.999999～999.999999

語言 日語 英語

觸
摸
屏 操作壓力 0.5N以下

壽命 100萬次以上(注1)

環
境
性
能 耐環境性 IP65(初始狀態下)(注2) 僅操作盤正面防塵和防水(操作盤接觸面采用防水密封墊)

周?chē)鷾囟?/FONT> 0～50℃(注意不可結露、結冰)、存儲時：－20～60℃

周?chē)鷿穸?/FONT> 20～85%RH、存儲時：10～85%RH

耐靜電噪音 5,000V以上(操作盤表面)

耐振動 耐久頻率：10～55Hz 雙振幅：0.75mm X,Y,Z方向各10分鐘

耐沖擊 耐久加速度：98ｍ/s²以上 X,Y,Z方向各4次s

材質 外殼：PPE 前面保護片：聚酯

重量約230g

附件控制器和操作盤之間的連接電纜：1根安裝工具：1套

注：
1) 此值指常溫25℃下使用的平均壽命。
2) 重新安裝操作盤時，請更換防水密封墊。(松下電工(株)制產品訂購號：AIGT181、10片)

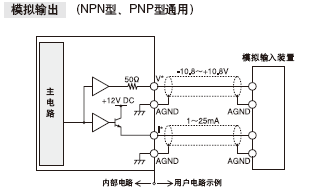

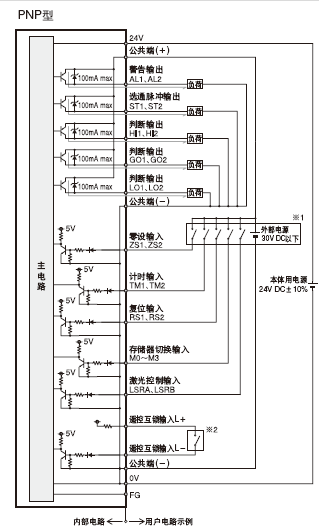

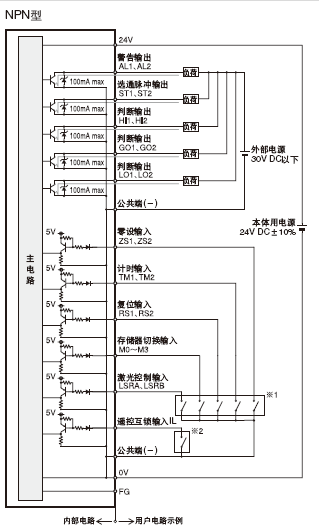

I/O電路圖和線路圖

輸出型

注：
1) 模擬輸出需充分注意避免輸出之間短路及外加電壓。
2) 模擬輸出請使用屏蔽電纜。

端子排列圖

端子排列圖

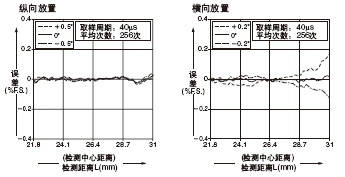

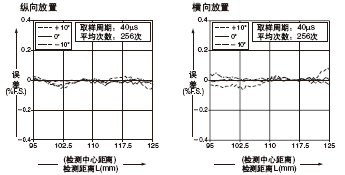

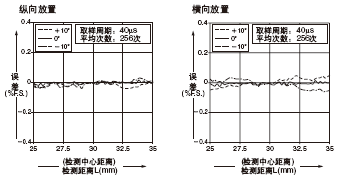

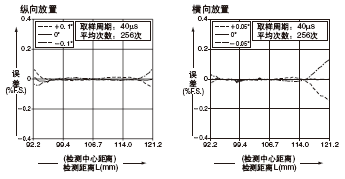

檢測特性(典型)

HL-C201AE HL-C201FE

HL-C203BE HL-C203FE

HL-C211BE HL-C211CE HL-C211FE HL-C211F5E

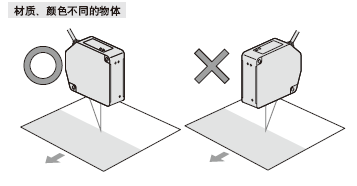

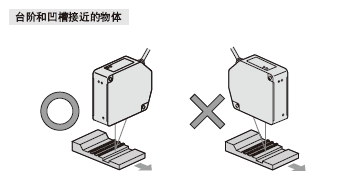

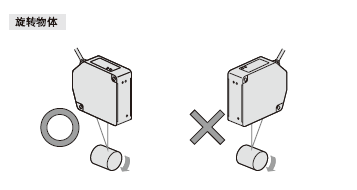

使用指南

· 本產品目錄是用于選定產品的指南。使用產品前請務必閱讀產品附帶的使用說明書。

· 請勿將本產品作為保護人身安全的檢測裝置使用。
· 以保護人體為目的的檢測裝置，請使用符合OSHA、ANSI以及IEC等各國有關人體保護用品法律和標準的產品。

· 若非產品附帶的使用說明書中記載的操作方法，請不要采用。若采用規定以外的方法進行控制或調整，可能會受到危險的放射性激光的照射。
· 本產品貼附著各種內容的標簽。請根據標簽指示進行操作。(還附帶有英文標簽)
· 符合FDA標準的型號上貼有基于FDA標準的英文標簽。

· 本產品為JIS/IEC標準的1級激光產品。該產品存在一定危險，請勿通過透鏡等觀察光學系統觀察激光。

· 本產品為JIS/IEC標準的2級激光產品。該產品存在一定危險，請勿直視激光或通過透鏡等觀察光學系統進行觀察。

· 本產品為JIS/IEC標準的3級激光產品。該產品存在一定危險，請勿觀察或接觸激光的直射光束或反射光束。

· HL-C2系列的檢測頭以及控制器屬于日本“ 外匯及外國貿易法” 所規定的出口管制對象。要出口本產品或?qū)⑵鋷С鰢?guó)，必須經過日本政府的出口許可。另外，本產品還屬于國際出口管理政治機制Nuclear Suppliers Group(NSG：核供應國集團)項目1.B.3.b.1及瓦圣那公約(協定)2.B.6.b.1的管制對象，請遵守各國的出口管理規定。然而，本公司還備有非上述管制對象的產品，詳情請咨詢。

光束直徑(單位:mm)

關于相互干擾(單位：mm)

· 當2個以上檢測頭靠近安裝時，如果另一個檢測頭的激光光點不落在下圖所示的陰影區域內，就不會產生相互干擾。安裝時請勿使另一個檢測頭的激光光點進入陰影區域內。

檢測頭的安裝方向

· 為了實現高精度檢測，相對于移動物體，檢測頭應如下圖所示的方向安裝。

檢測頭的安裝方向

名稱 功能

1 激光投光指示燈
(綠色LED) 激光投光時亮起。

2 檢測范圍指示燈
(黃色LED)
檢測中心附近亮起
檢測范圍內或未設定“輸出選擇”時閃爍
檢測范圍外熄滅

3 投光部投射激光

4 受光部接收來自檢測物體的反射光

5 警告標簽
提示激光投光的位置
應重視記載的內容

名稱 功能

1 POWER指示燈控制器電源ON時綠色燈亮起

2 ALM1指示燈
OUT1受光量不足或未連接檢測頭時紅色燈亮起

3 ALM2指示燈
OUT2受光量不足或未連接檢測頭時紅色燈亮起

4 LASER A指示燈檢測頭A激光投光時綠色燈亮起

5 LASER B指示燈檢測頭B激光投光時綠色燈亮起

6 模擬輸出端子輸出模擬數據的端子

7 激光控制端子短路時停止激光投光的端子

8 遙控互鎖端子開路時停止激光投光的互鎖用端子

9 USB連接器用于電腦和USB的通信

10 操作盤連接器用于小型操作盤的連接

11 RS-232C連接器用于與控制裝置進行RS-232C通信

12 輸入輸出端子進行各種輸入輸出及存儲器切換用端子

13 電源端子向控制器提電的端子

14 檢測頭A連接器
將連接至該連接器的檢測頭識別為“檢測頭
A”，控制器動作

15 檢測頭B連接器
將連接至該連接器的檢測頭識別為“檢測頭
B”，控制器動作

16 DIN導軌安裝鉤片
可快速在35mm寬的DIN導軌上進行裝拆的鉤片

注：在控制器上安裝一個檢測頭使用時，請將該檢測頭連接在檢測頭A連接器(HEAD A)上。如果只在檢測頭B連接器(HEAD B)上連接檢測頭，將不會動作。

外形尺寸圖(單位：mm)

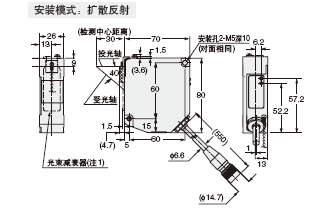

HL-C201□E HL-C201□E-MK 檢測頭

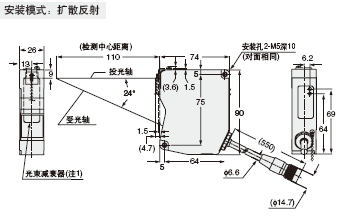

HL-C203□E HL-C203□E-MK 檢測頭

注：1) 符合JIS/IEC標準的型號無光束衰減器

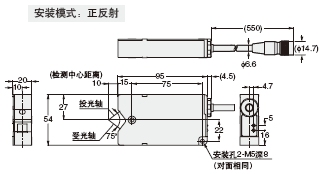

HL-C211□E HL-C211□E-MK 檢測頭

注：1) 符合JIS/IEC標準的型號無光束衰減器

HL-C211□E HL-C211□E-MK 檢測頭

HL-C2DP HL-C2DP-EX 小型操作盤

HL-C2F01 ND濾光器

注：
1) 不能安裝在：HL-C201□(-MK)上。
2) 符合FDA標準的在使用光束減衰器時不能安裝。
