中華工控網工控產品 → 神視GP-A高精度渦電流型位移傳感器
產品名稱: 神視GP-A高精度渦電流型位移傳感器
型 號: GP-A
價 格: 0.00
品 牌: 神視

收藏此產品     查看收藏

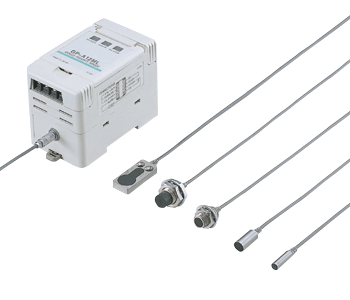

高精度渦電流型位移傳感器 GP-A
高精度渦電流型位移傳感器

GP-A

特點:微小位移的高精度模擬檢測


準確測定微小位移

   線性±0.5%F.S.

   穩定溫度特性

用0.04%F.S.的分辨率可測量金屬的微小位移。
[GP-A5S(適用于1mm檢測型)分辨率:0.4μm]
由于其裝有高精度線性修正電路,所以能準確輸出位移量。 檢測距離2mm以上的型號,溫度特性為
0.03%F.S./°C。(不同頻率型除外)
[GP-A8S(適用于2mm檢測型)溫度特性:0.6μ m/°C]

IP67g(JEM)檢測頭保護

檢測頭可以安裝在狹窄的空間內

選擇檢測頭

具有IP67g環境性能,可在多種條件下進行測定。 與其他安裝標準型號和不同頻率型號相比,本系列僅占用三分之一的安裝空間。同時,GP-A14F型還可貼近安裝,檢測頭可在狹窄范圍內進行變形和其他具有難度的測定。 根據安裝空間和應用您可以在五種檢測頭中選擇。同時其電纜接頭裝有特殊保護套,能夠防止因彎曲或其他不良操作引起的損壞。選擇檢測頭

傳感器可定制為除了鋼之外的金屬監測器

易連接連接器型

可以根據金屬測定要求定制傳感器。
性能因條件的不同而不同。請與經銷
商聯系。
由于檢測頭和放大器與連接器連接,所以
可實現快速簡便連接。解決了由端子型連
接阻力波動引起的測定誤差問題。易連接連接器型
用途

檢測頭 [請配套使用檢測頭和放大器。]

測量鐵板厚度

測量滾筒間距

測量汽車底盤的平行性

與數字板控制器CA系列組合使用能連續測定鐵板的厚度。 可測定微小空隙以控制滾筒間距。 即使是輕微傾斜也能被精確檢測。
測量鐵板厚度 測量滾筒間距 測量汽車底盤的平行性

裝備零調節功能

可對輸出進行微調

您可以按零調節按鈕將輸出電壓復歸至0V。(將電流復歸至4mA)在進行作為標準的模本公差診斷時,此功能十分方便易行。對于產品變化進行簡單調節。(可通過外部輸入進行遠程操作。) 可根據檢測條件,采用位移和幅度功能進行微調。

位移調節

位移調節

裝備零調節功能 裝備零調節功能 裝備零調節功能

適用于各種模擬控制設備

裝備有用指示燈

小型放大器

由于模擬輸出設備裝備了模擬電壓
(0~5V)和模擬電流(4~20mA)兩種輸出
方式,所以適用于各種模擬控制設備。
放大器裝有一個ALARM指示燈(黃色),
如果傳感器檢測頭電纜斷開或檢測頭破
損就亮起。還裝有一個OVER指示燈(橙
色),如果超出檢測范圍,亮起。
裝備有用指示燈
放大器體積僅為W53×H90×D67mm,
可安裝在35mm寬的DIN導軌上。
小型放大器
訂購指南

請確保配套訂購檢測頭和放大器。成套設備經調試后出廠。
種 類 形狀(mm 檢測距離 成套型號 輸 出
檢測頭 放大器
1
mm


圓 柱
型 檢
測 頭
  檢測頭 放大器 檢測距離 GP-A5S 模擬電壓
·輸出電壓:
0~5V
模擬電流
·輸出電壓:
4~20mA
不同
頻率
GP-A5SI
2
mm


圓 柱
型 檢
測 頭
  檢測頭 檢測距離 GP-A8S
不同
頻率
GP-A8SI
螺 紋
型 檢
測 頭
  檢測頭 檢測距離 GP-A10M
不同
頻率
GP-A10MI
5
mm


螺紋
型檢
測頭
  檢測頭 檢測距離 GP-A12ML
不同
頻率
GP-A12MLI
3
mm


正面
檢測
型檢
測頭
  檢測頭 檢測距離 GP-A14F
不同
頻率
GP-A14FI
配件(另售)

品 名 型 號 說 明
檢測頭安裝支架 GP-XBCD GP-A5S(I)的安裝支架
GP-XBCC3 GP-A8S(I)的安裝支架
數字板控制器(注) CA2-T1 NPN開路集電極
晶體管
控制器很小,可允許2個獨立的基準值設定。
·電源電壓:24V DC±10%
·輸入數:1個(傳感器輸入)
·輸入范圍: 4~20mA(CA2-T1)±5V(CA2-T4)
· 主要功能:
基準值設定功能,零調節功能,刻度設定功能,應差設定功能,啟動/待
機功能,自動參照功能,電源ON延遲功能等。
CA2-T4
CA-R1 繼電器接點 此為多功能控制器,帶有數學功能,待機功能等。
·電源電壓:100~240V AC±10%
·輸入數:1個(傳感器輸入)
·輸入范圍: 4~20mA(CA-□1)±5V(CA-□4)
· 傳感器電源:12V DC,150mA
· 主要功能:
數學功能,程序處理數字選擇功能,控制功能,刻度功能,自動參照功能,電源ON延遲功能,測定開始延遲功能,應差設定功能等。
CA-R4
CA-T1 NPN開路集電極
晶體管
CA-T4
CA-B1 NPN開路集電極
晶體管
帶BCD輸出
CA-B4
注:詳情請咨詢。

檢測頭安裝支架

數字板控制器

·MS-SS5
·MS-SS8
可便捷地固定檢測頭。
·CA2系列 ·CA系列
·MS-SS5
·MS-SS8 ·CA2系列 ·CA系列
規格

檢測頭

種 類 1mm檢測用 2mm檢測用 5mm檢測用 3mm檢測用
圓柱型檢測頭 圓柱型檢測頭 螺紋型檢測頭 螺紋型檢測頭 正面檢測型檢測頭
  不同頻率   不同
頻率
  不同
頻率
  不同
頻率
  不同
頻率
GP-A5S GP-A5SI GP-A8S GP-A8SI GP-A10M GP-A10MI GP-A12ML GP-A12MLI GP-A14F GP-A14FI
檢測范圍 0~1mm 0~2mm 0~5mm 0~3mm
標準
檢測物體
鐵板8×8×t1mm 鐵板12×12×t1mm 鐵板30×30×t1mm 鐵板15×15×t1mm
電源電壓 24V DC±10% 脈動P-P10%以下
消耗電流 150mA以下
模擬輸出
[模擬
電壓輸出
模擬
電流輸出]
模擬 電壓
·輸出電壓:0~5V
·輸出抗阻:約100Ω
模擬 電流
·輸出電流:4~20mA
·負荷電阻:0~350Ω
反應頻率 1.6kHz(-3dB)
分辨率 0.04%F.S.
線性 ±0.5%F.S.以內
警告輸出 NP N開路集電極晶體管
·最大流入電流:100mA
·外加電壓:30V DC以下(警告輸出和0V之間)
·剩余電壓:1.6V以下(流入電流為100mA時)
0.4V以下(流入電流為16mA時)
輸出工作 檢測頭未正常連接或檢測頭電纜斷開時ON
短路保護 ------
外部零
調節輸入
輸入條件:無電壓接點或NPN開路集電極晶體管輸入
信號條件: 低 ... 0~1V(持續30ms以上)
高 ... 5~30V或開路
操作: 低 ... 外部零調節設定
高 ... 外部零調節無效
零調節
設定方法
按鈕設定/外部輸入設定
電源指示燈 綠色LED(電源ON時亮起)
過度指示燈 橙色LED(超出檢測距離時亮起)
警告指示燈 黃色LED(警告輸出ON時亮起)
調節 1 位移調節(使用按鈕),2 幅度調節(使用14回轉調節器)
溫度
特性
(注1)
檢測頭 0.5μ m/°C 0.6μ m/°C 1μ m/°C 0.6μ m/°C 1μ m/°C 1.5μ m/°C 2.5μ m/°C 0.9μ m/°C 1.5μ m/°C
放大器 0.4μ m/°C 0.8μ m/°C 2.0μ m/°C 1.2μ m/°C
保護
構造
檢測頭 IP67(IEC),IP67g(JEM)
放大器 ------
周圍
溫度
檢測頭 -10~+55°C,存儲:-20~+70°C
放大器 0~+50°C(注意不可結露),存儲:0~+50°C
周圍濕度 35~85%RH,存儲:35~85%RH
耐電壓 檢測頭 AC250V 1分鐘,所有電源連接端子與外殼之間
絕緣
電阻
檢測頭 所有電源連接端子與外殼之間,20MΩ以上,基于DC250V的高阻表
耐振動 檢測頭 頻率:10~55Hz,雙振幅:1.5mm,X,Y和Z各方向2小時
放大器 頻率:10~150Hz,雙振幅:0.75mm,X,Y和Z各方向2小時
耐沖擊 檢測頭 加速度:500m/s2(約50G),X,Y和Z各方向5次
放大器 加速度:100m/s2(約10G),X,Y和Z各方向5次
材質 檢測頭 外殼:不銹鋼(SUS303)
檢測部分:聚芳烴
外殼:不銹鋼(SUS303)
檢測部分:ABS
外殼:黃銅(鍍鎳)
檢測部分:尼龍
外殼:不銹鋼(SUS303)
檢測部分:ABS
放大器 外殼:ABS
電纜 檢測頭 附高頻率共軸電纜連接器長3m
電纜延 長(注2) 放大器 0.3mm2以上的電纜全長可延長至100m
重量 檢測頭 約40g 約50g(注3) 約45g(注3) 約50g
放大器 約170g
附件 調整螺絲刀:1個 螺母:2個,齒鎖墊圈:1個
調整螺絲刀:1個
M3鉆孔頭螺絲:2個
彈簧墊圈:2個
平墊圈:2個
M3螺母:2個
調整螺絲刀:1個
注:
1) 此值適用于最大檢測距離的20~60%的范圍內。
2) 請注意由于接線電纜的阻抗,輸出電壓會減小。
3) 給出的螺紋型傳感器檢測頭重量包括螺母和齒鎖墊圈的重量。

I/O電路圖和線路圖

NPN輸出型

I/O電路圖

線路圖


I/O電路圖
注:
1) 如果使用模擬電壓輸出,連接一個帶高輸入阻抗的設備。而且請注意由
于接線電纜的阻抗,輸出電壓會減少。
2) 警告輸出不裝備短路保護電路。請勿將其與電源或容量負荷直接連接。
I/O電路圖
線路圖

檢測特性圖(典型)

材質和輸出電壓/電流之間的相互關系

GP-A系列用于檢測各類標準鐵制檢測物體。下圖顯示了檢測不同金屬時發生的輸出特性?筛鶕金屬測定的需要定制傳感
器。詳情請與經銷商聯系。

GP-A5S(I)

GP-A8S(I) GP-A10M(I)

GP-A5S(I) GP-A8S(I) GP-A10M(I)
材質和輸出電壓/電流之間的相互關系

GP-A12ML(I)

GP-A14F(I)

GP-A5S(I) GP-A5S(I)

使用指南

該產品為物體檢測傳感器,不具有保護生命、財產的功能,為防止事故、確保安全,請謹慎使用。


· 請確保把具有同種產品系列編號(5位)的檢測頭和放大器組合使用。因為出廠時經過了調整,所以即使是相同的型號,但由于是不同的生產編號,組合使用時檢測性能也會降低。
· 請勿改變檢測頭電纜的長度。

圓盤形或圓柱形物體的線性

· 如果檢測物體是圓盤或圓柱形的,模擬輸出的線性根據檢測物體的大小而不同。在這種情況下貼近安裝時,進行零調節,如果在檢測距離為最大時將輸出電壓調節到5V(輸出電流20mA),且檢測物體的尺寸不低于下表數值,則滿刻度時即可滿足所需線性(±0.5%F.S.)。
型 號 鐵圓盤直徑φ (mm) 鐵圓柱直徑φ (mm)
GP-A5S(I) 12 10
GP-A8S(I)
12 10
GP-A10M(I)
12 10
GP-A12ML(I)
30 50
GP-A14F(I) 12 10
<圓盤> <圓盤>
GP-A5S(I) GP-A5S(I)

安裝檢測頭

·緊固扭矩應小于下面所給數值。

用固定螺絲安裝

· 請使用1個M3或帶有杯點的小型固定螺絲。
<圓柱型檢測頭>
<圓柱型檢測頭>
型 號 A(mm) 緊固扭矩
GP-A5S(I) 5以上 0.44N·m
GP-A8S(I) 0.58N·m
注:請勿施加過度扭矩。

用螺母安裝

<螺紋型檢測頭>
<螺紋型檢測頭>
型 號 B部分 緊固扭矩
GP-A10M(I) 7以上 9.8N·m
GP-A12ML(I) 14以上 20N·m
注: 以此方式安裝,螺母不會從螺絲上突出。

安裝GP-A14F(I)

安裝GP-A14F(I)

安裝GP-A14F(I)

· 由于傳感器周圍的金屬會影響檢測能力,請注意以下幾點。
<傳感器嵌入金屬內>
· 由于傳感器被完全嵌入金屬內后,模擬輸出會改變,因此必須保持下表所示的最小間距。GP-A14F(I)能夠被完全嵌入金屬內使用,但是檢測面不能有突出的金屬。
<圓柱型檢測頭
螺紋型檢測頭>
<螺紋型檢測頭>
型 號 C(mm) D(mm)
GP-A5S(I) φ 18 4
GP-A8S(I)
GP-A10M(I) 7
GP-A12ML(I) φ 50 14
<正面檢測型檢測頭><螺紋型檢測頭> · 使用GP-A14F(I)時,可將金屬完全嵌入其中。但請勿使金屬突出檢測表面從而暴露于周圍金屬前。

相互干擾

· 如果數個檢測頭平行或面對面安裝在一起,由于不符合規格,傳感器檢測頭之間必須保持以下所示的最小間距。
<圓柱型檢測頭螺紋型檢測頭> <正面檢測型檢測頭>
<圓柱型檢測頭螺紋型檢測頭> <正面檢測型檢測頭>
型 號 C(mm) D(mm)
GP-A5S(I) 11 36
GP-A8S(I) GP-A10M(I) 11 38
GP-A12ML(I) 14 130
GP-A14F(I) 00 30
注:
1) “I”型是不同頻率型。
2) 如所需分辨率比規格(0.04%F.S.)低,可以把檢測頭間的距離比上表所示的縮短。詳情請與經銷商聯系。

安裝放大器

安裝在DIN導軌上

1. 按箭頭方向按下閉鎖裝置(鎖上),將放大器安裝部分的前部安裝在35mm寬的DIN導軌上。
(按下閉鎖裝置時輕輕向下按凹槽部分。)
安裝在DIN導軌上
2. 按下安裝部分的后部, 使其安裝在35mm寬的DIN導軌上。 安裝在DIN導軌上

用螺絲安裝

· 用2 個商用M4平頭螺絲( 長10mm以上)。緊固扭矩應在1.2N·m以下。
(請分別安裝平頭螺絲和螺母。移開端子罩就能進入螺絲的安裝孔。要移開端子罩,只需將“-”型螺絲刀插入端子罩的凹槽中并提起。)
用螺絲安裝
注:
1) 如果2個以上放大器安裝在一起,請確保它們之間的距離至少有10mm。
2) 如果放大器安裝在控制盒等中,請確保適當?shù)耐L。

連接檢測頭和放大器

· 握住檢測頭連接器的外環,把它插入放大器上用
于連接檢測頭的連接處,直至聽見咔嗒聲。
※ 要拆下檢測頭,只要握住其連接器的外環并平直地向外拉。
連接檢測頭和放大器

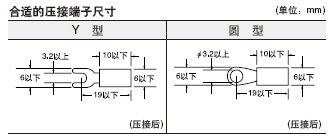

合適的壓接端子尺寸 (單位:mm)

合適的壓接端子尺寸 (單位:mm)
注:請使用帶絕緣套的壓接端子。建議使用壓接端子:種類1.25-3.0。

接線

· 請確認在電源關閉狀態下進行接線。
·請確認電源電壓在額定范圍內變化。
· 如果電源是由商用開關調節器提供,請確保電源機架接地端子(F.G.)接地。
· 如在檢測頭或放大器附近使用產生噪音的設備(開關調節器、轉換發動機等),請將設備機架接地端子(F.G.)接地。
· 請勿將電線與高壓線或電源線一起或在同一管線內運行線路,這可能會由于感應而引起故障。

功能說明

功能說明
型號 說 明 功 能
1 電源指示燈(綠色) 電源ON時,亮起。
2 過度指示燈(橙色) 超出檢測距離時,亮起。
3 警告指示燈
(黃色)
檢測頭連接不正確或檢測頭電纜斷開時,亮起。
4 幅度調節器 調節模擬輸出的輸出電壓范圍和輸出電流范
圍。這是一個14回轉的電位器。
5 零調節按鈕 設定模擬輸出的零點,如按下3秒以上,能消
除零點值。
6 上移按鈕 增加模擬輸出的偏距值。 如同時按下按鈕3
秒以上,能消除所
設定的值。
7 下移按鈕 減少模擬輸出的偏距值。
8 按鈕操作有效/
無效轉換開關
如設定在“LOCK”,零調節按鈕、上移按鈕和下移按鈕的操作無效。調節時設定在“FREE”,檢測時設定在“LOCK”。無論開關何時從“FREE”轉至“LOCK”,零點設定和位移調節的值都被保存在EEPROM(記憶)中。
9 檢測頭連接器 用于連接檢測頭。

警告輸出

· 檢測頭連接不正確或檢測頭電纜斷開時輸出。
· 警告輸出不裝備短路保護電路。請勿將其與電源或容量負荷直接連接。

外部零調節輸入

· 電源接通后必須使用外部零調節輸入30分鐘以上。
· 可以使用外部輸入的零調節輸入端子(端子No.5和No.6)進行遠程零調節。
· 如外部零調節輸入端子(端子No.5和No.6)短路30ms以上,模擬電壓輸出和模擬電流輸出就分別被強制設定在0V和4mA。
外部零調節輸入外部零調節輸入
· 外部零調節輸入工作獨立于“按鈕操作有效/無效轉換開關”狀態。
但是,由于外部零調節設定未保存在EEPROM(記憶),電源關閉后被消除。如要把設定保存在EEPROM,關閉電源前,把“按鈕操作有效/無效轉換開關”先設定在“FREE”,再設定在“LOCK”。
注: 如果在外部零調節輸入端子(端子No.5和No.6)短路時接通電源,由于零調節在電源接通的瞬間就完成,就不能進行穩定檢測。
此外,請確保電源接通后使用零調節輸入30分鐘以上。

其他

· 電源接通后的短時間(0.5秒)內,請勿使用。
· 請勿在劇烈振動的地方使用傳感器,否則會導致工作失常。
· 避免灰塵,污垢和水蒸氣。
· 請勿將傳感器與水、油、油脂或有機溶液,如稀釋劑等直接接觸。
· 請注意檢測面不可覆蓋有金屬塵、碎片等,否則會引起故障。

調節

· 此產品經標準檢測物體調試后出廠。但由于使用的檢測物體不同,請根據以下步驟進行調整,用伏特表或安培表、示波器等。
1.在確保外接設備和GP-A連接正確后接通電源。
2.接通電源后開始調節30分鐘以上。
3.打開放大器頂部的罩,把“按鈕操作有效/無效轉換開關”設定在“FREE”。
調節
4. 使檢測頭與檢測物體接觸,按下“零調節按鈕”,設定零點。此時,模擬電壓輸出和模擬電流輸出被分別強制設定在0V和4mA。
使檢測頭與檢測物體接觸
5. 設定檢測頭和檢測物體之間的最大距離[GP-A5S(I):1mm,GP-A8S(I)和GP-A10M(I):2mm,GP-A12ML(I):5m,GP-A14F(I):3mm]。
此時,用“幅度調節器”把模擬電壓輸出調至+5V或模擬電流輸出調至20mA。
設定檢測頭和檢測物體之間的最大距離注:由于同時調節模擬電壓輸出和模擬電流輸出,不能個別調節。
6.再次使檢測頭與檢測物體接觸,確保模擬電壓輸出和模擬電流輸出分別為0V和4mA。若不是,重復步驟以下的調整。
7.若需要可進行以下的位移調節和幅度調節。

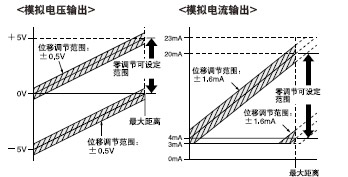

位移調節范圍

位移調節范圍
· 使用“上移按鈕”和“下移按鈕”可調節模擬電壓輸出的偏距值±0.5V,模擬電流輸出的偏距值±1.6mA。 使用“上移按鈕”和“下移按鈕
· 只要檢測物體在檢測距離以內,就能用零調節按鈕把模擬電壓輸出和模擬電流輸出分別調節到0V和4mA。
注:模擬電流輸出被控制電路限定在3mA~23mA。

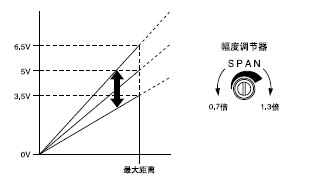

幅度調節范圍

· 用“幅度調節器”可將輸出幅度(斜線)調節成用標準檢測物體時的0.7~1.3倍。
幅度調節范圍
注: 由于幅度調節可在不考慮“按鈕操作有效/無效轉換開關”的位置時進行,請勿在調節后操作幅度調節器。
8.調節結束后,確保把“按鈕操作有效/無效轉換開關”設定在“LOCK”,并關上放大器外罩。 調節
· 當開關設定在“LOCK”時,零點設定值和位移調節值被保存在EEPROM。即使切斷電源,也不會消除保存在EEPROM中的數值。
但請注意EEPROM有一定使用期限,改寫操作只限于10萬次以內。按鈕操作有效/無效選擇開關
注:
1) 當開關處于“FREE”時,若切斷電源,設定值就不會被保存在EEPROM。
2) 如調整前開關處于“LOCK“,就不能改變設定值。

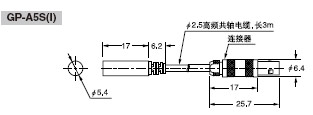

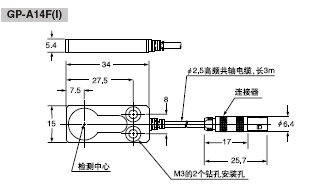

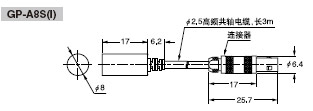

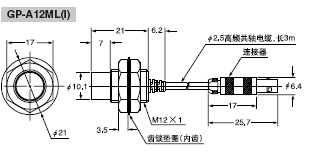

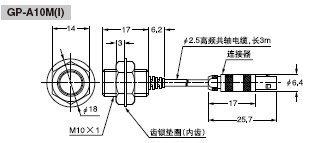

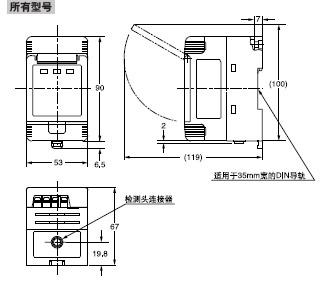

尺寸(單位:mm)

檢測頭

放大器

檢測頭檢測頭檢測頭檢測頭檢測頭
放大器放大器

MS-SS5 MS-SS8 GP-A5S(I)的安裝支架(另售),GP-A8S(I)的安裝支架(另售)

MS-SS5 MS-SS8 GP-A5S(I)的安裝支架(另售),GP-A8S(I)的安裝支架(另售)
型號 MS-SS5 MS-SS8
A 18 20
B 10 11
C 8.3 10.3
D 6.1 6.5
適用型號 GP-A5S(I) GP-A8S(I)
