低價/小型接近傳感器
GL-8/8U系列
特點：根據需要從多種型號中選擇！低價格！
低價格
GL-8/8U系列滿足了低價格接近傳感器 的要求。最適于大量使用傳感器以降低 成本的客戶。 GL-8/8U系列傳感器10臺起售。
使用方便(直流三線式)
與直流雙線式傳感器相比。其使用不受 連接設備的輸入規格的限制。
節省能源與省配線(直流雙線式)
電流消耗為0.8mA以下。而且直流雙線式傳感器與直線三線式
傳感器相比， 減少了約30%的接線工作。
型號多樣
備有正面檢測型、頂端檢測型、常開型、常閉型以及可貼近安
裝的不同頻率型號的全部16種機型。
裝備有工作狀態指示燈
GL-8/8U系列裝備有工作確認的工作狀態指示燈(橙色)。
防水
保護構造達到IP67(IEC)，能防水。
用途
檢測工作臺過速運轉 |
檢測凸輪 |
 |
 |
訂購指南
| 種 類 |
形 狀 |
檢測距離(注1) |
型 號(注2) |
輸 出 |
輸出工作 |
| 直流三線式 |
正面檢測 |
 |
 |
GL-8F×10 |
NPN開路集
電極晶體管 |
常開 |
| GL-8FI×10 |
| GL-8FB×10 |
常閉 |
| GL-8FIB×10 |
| 頂端檢測 |
 |
GL-8H×10 |
常開 |
| GL-8HI×10 |
| GL-8HB×10 |
常閉 |
| GL-8HIB×10 |
| 直流雙線式 |
正面檢測 |
 |
GL-8FU×10 |
無接點
直流雙線式 |
常開 |
| GL-8FUI×10 |
| GL-8FUB×10 |
常閉 |
| GL-8FUIB×10 |
| 頂端檢測 |
 |
GL-8HU×10 |
常開 |
| GL-8HUI×10 |
| GL-8HUI×10 |
常閉 |
| GL-8HUIB×10 |
注：1) 最大工作距離是使用標準檢測物體時的最大可檢測距離。
穩定檢測范圍是指?jìng)鞲衅魃踔猎谥車鷾囟炔欢ɑ螂娫措妷翰▌?dòng)時能穩定檢測標準檢測物體的范圍。
2) 型號中的“I”指不同頻率型號。
注：低價和小型接近傳感器(GL-8/8U系列)10臺起售。
5m電纜長度型
[備有5m電纜長度型(標準：1m)]
| 種 類 |
型 號(注2) |
5m電纜長度型 |
| 直流三線式 |
正面檢測 |
GL-8F×10 |
GL-8F-C5×10 |
| GL-8FI×10 |
GL-8FI-C5×10 |
| GL-8FB×10 |
GL-8FB-C5×10 |
| GL-8FIB×10 |
------- |
| 頂端檢測 |
GL-8H×10 |
GL-8H-C5×10 |
| GL-8HI×10 |
GL-8HI-C5×10 |
| GL-8HB×10 |
GL-8HB-C5×10 |
| GL-8HIB×10 |
------- |
| 直流雙線式 |
正面檢測 |
GL-8FU×10 |
GL-8FU-C5×10 |
| GL-8FUI×10 |
GL-8FUI-C5×10 |
| GL-8FUB×10 |
GL-8FUB-C5×10 |
| GL-8FUIB×10 |
------- |
| 頂端檢測 |
GL-8HU×10 |
GL-8HU-C5×10 |
| GL-8HUI×10 |
GL-8HUI-C5×10 |
| GL-8HUI×10 |
GL-8HUB-C5×10 |
| GL-8HUIB×10 |
------- |
配件(另售)
| 品 名 |
型 號 |
| 傳感器安裝支架 |
MS-GL8×10 | 注：傳感器安裝支架(MS-GL8×10)10臺起售。 |
傳感器安裝支架
|
 |
規格
| 種 類 |
直流三線式 |
直流雙線式 |
| 正面檢測 |
頂端檢測 |
正面檢測 |
頂端檢測 |
| 型 號 |
GL-8F×10 |
GL-8FB×10 |
GL-8H×10 |
GL-8HB×10 |
GL-8FU×10 |
GL-8FUB×10 |
GL-8HU×10 |
GL-8HUB×10 |
| 不同頻率 |
GL-8FI×10 |
GL-8FIB×10 |
GL-8HI×10 |
GL-8HIB×10 |
GL-8FUI×10 |
GL-FUIB×10 |
GL-8HUI×10 |
GL-8HUIB×10 |
| 最大工作距離(注1) |
2.5mm±20% |
| 穩定檢測范圍(注1) |
0～1.8mm |
| 標準檢測物體 |
鐵板15×15×t1mm |
| 應差 |
工作距離的20%以內 |
| 電源電壓 |
12～24V DC±10% |
| 消耗電流 |
15mA以下 |
0.8mA以下(注2) |
| 輸出 |
NP N開路集電極晶體管
·最大流入電流：100mA(注3)
·外加電壓：30V DC以下(輸出和0V之間)
·剩余電壓：1V以下(流入電流為100mA時)
0.4V以下(流入電流為10mA時) |
無接點直流雙線式
·負荷電流：3～70mA(注4)
·剩余電壓：3V以下(注5) |
| 輸出工作 |
�！￠_(kāi) |
�！￠] |
�！￠_(kāi) |
常 閉 |
�！￠_(kāi) |
�！￠] |
常 開 |
�！￠] |
| 短路保護 |
裝 備 |
| 最大反應頻率 |
1kHz |
| 工作狀態指示燈 |
橙色LED(輸出ON時亮起) |
| 環境性能 |
保護構造 |
IP67(IEC) |
| 周圍溫度 |
－25～+70°C，存儲：－30～+80°C |
| 周圍濕度 |
35～95%RH，存儲：35～95%RH |
| 耐電壓 |
AC1,000V 1分鐘，所有電源連接端子與外殼之間 |
| 絕緣電阻 |
所有電源連接端子與外殼之間，50MΩ以上，基于DC250V的高阻表 |
| 耐振動 |
頻率：10～55Hz, 雙振幅：1.5mm，X，Y和Z各方向2小時 |
| 耐沖擊 |
加速度：1,000m/s2(約100G)，X，Y和Z各方向3次 |
檢測距離
變化 |
溫度特性 |
超過周圍溫度范圍－25～＋70°C：＋20°C時檢測距離的 ＋15/－10%以內 |
| 電壓特性 |
電源電壓±10%波動的±2%以內 |
| 材質 |
外殼：聚芳酯 |
| 電纜 |
0.15mm23芯橡皮電纜，長1m |
0.15mm22芯橡皮電纜，長1m |
| 電纜延長 |
0.3mm2以上的電纜全長可延長至100m |
0.3mm2以上的電纜全長可延長至50m |
| 重量 |
約13g |
約12g |
注：
1) 最大工作距離是使用標準檢測物體時的最大可檢測距離。穩定檢測范圍是指?jìng)鞲衅魃踔猎谥車鷾囟炔欢ɑ螂娫措妷翰▌?dòng)時能穩定檢測標準檢測物體的范圍。
2) 當輸出處于OFF狀態時，存在泄漏電源。

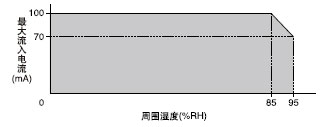

3) 當周圍溫度為+60～+70°C，最大流入電流根據周圍溫度變化。詳情請參閱PDF P.7“I/O電路圖和線路圖”。

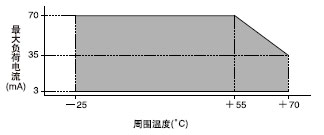

4) 最大負荷電流根據周圍溫度變化。詳情請參閱PDF P.7“I/O電路圖和線路圖”。
5) 當電纜延長時，剩余電壓根據電纜的阻抗變大。
I/O電路圖和線路圖

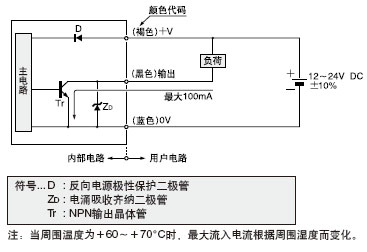

直流三線式

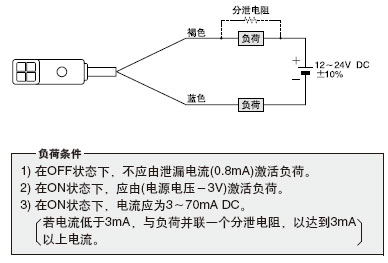

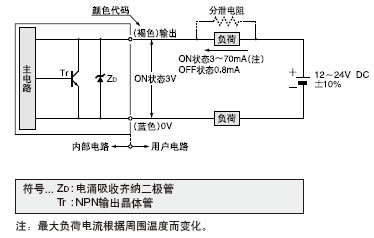

直流雙線式
I/O檢測特性圖(典型)
檢測領域特性 |
檢測物體尺寸和檢測距離之間的相互關系 |
 |
 |
當檢測物體的尺寸小于標準尺寸(鐵板
15×15×t1mm)時，檢測距離如左圖所示緊縮。 |
使用指南
該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故，確保安全，請謹慎使用
安裝 |
使用M3桁架頭螺絲(長12mm)安裝，緊固扭矩在0.5N·m以下
。(請勿使用扁頭螺絲或平頭螺絲。) |
 |

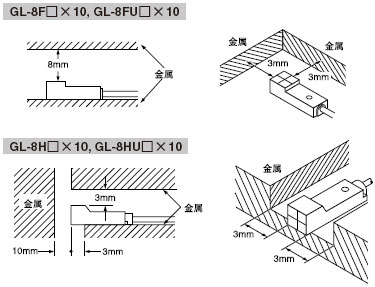

周圍金屬的影響 |
| · 如果傳感器附近有金屬，按下圖所示保持最小間距。 |
 |
防止相互干擾 |
| · 當兩臺以上傳感器平行或面對面安裝時，請按下圖所示保持最小間距，防止相互干擾。 |
 |
| |
A |
B |
GL-8F□×10
GL-8FU□×10 |
在“I”型和非 “I”型之間 |
0mm(注2) |
15mm |
| 在2個“I”型 或2個非“I” 型之間 |
20mm |
40mm |
GL-8H□×10
GL-8HU□×10 |
在“I”型和非“I”型之間 |
0mm(注2) |
15mm |
| 在2個“I”型或2個非“I”型之間 |
25mm |
40mm | |
 |
注：1) 型號中的“I”是指不同頻率型。
注：2) 兩臺以上傳感器可貼近安裝。當安裝3
臺以上傳感器時，以相等間距排列安
裝，尺寸A的最小值必須如下所示：
GL-8F□×10，GL-8FU□×10：6mm
GL-8H□×10，GL-8HU□×10：8.5mm |
檢測距離 |
| · 檢測距離是指使用標準檢測物體(鐵板15×15×t1mm)時的檢測距離。當使用非鐵金屬時，檢測距離通過乘以如右圖所示的修正系數而得。另外， 如果檢測物體比標準檢測物體小( 鐵板15×15×t1mm)或經過電鍍，檢測距離也會改變。 |
修正系數 |
| 型 號 |
所有型號 |
| 鐵板 |
1 |
| 不銹鋼 (SUS304) |
約0.80 |
| 黃銅 |
約0.54 |
| 鋁 |
約0.52 | |
|
接線 |
· 請確認在電源關閉狀態下進行接線。
· 請確認電源電壓在額定范圍內變化。
· 如果電源是由商用開關調節器提供，請確保電源機架接地端子(F.G.)接地。
· 如果在該傳感器附近使用產生噪音的設備(開關調節器、轉換發動機等)，請將設備機架接地端子(F.G.)接地。
· 請勿與高壓線或電源線一起或在同一管線內運行線路，這可能會由于感應而引起故障。 |
其他 |
· 在電源電壓接通后的短時間[200ms(直流雙線式：50ms)]內請勿使用。
· 請勿將傳感器與水、油、油脂或有機溶液，如稀釋劑等直接接觸。
· 請注意檢測末端不可覆蓋有金屬塵、碎片或污跡，否則會引起故障。 |
尺寸(單位：mm)

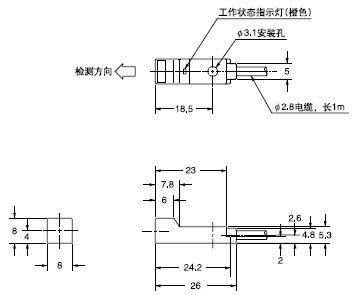

GL-8F□×10 GL-8FU□×10(傳感器)

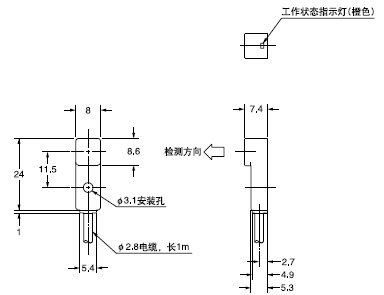

GL-8H□×10 GL-8HU□×10(傳感器)

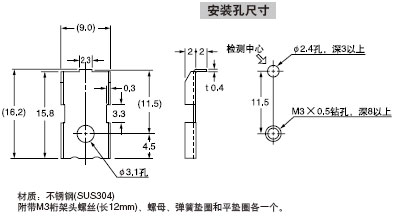

MS-GL8×10(傳感器安裝支架(另售))
