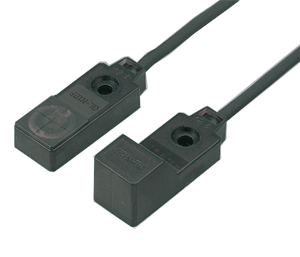

低價格

型號多樣

檢測門的關/開	檢測滾動的硬幣	檢測進料器的金屬部件

訂購指南

種　類			形　狀	檢測距離(注1)	型號(注2)	輸　出	輸出工作
輪 殼 型	正面檢測	NPN輸出			GL-N12F×10	NPN開路集電極晶體管	常開
					GL-N12FI×10
					GL-N12FB×10		常閉
					GL-N12FIB×10
		PNP輸出			GL-N12F-P×10	PNP開路集電極 晶體管	常開
					GL-N12FI-P×10
					GL-N12FB-P×10		常閉
					GL-N12FIB-P×10
	頂端檢測	NPN輸出			GL-N12H×10	NPN開路集電極 晶體管	常開
					GL-N12HI×10
					GL-N12HB×10		常閉
					GL-N12HIB×10
		PNP輸出			GL-N12H-P×10	PNP開路集電極 晶體管	常開
					GL-N12HI-P×10
					GL-N12HB-P×10		常閉
					GL-N12HIB-P×10

注：
1) 最大工作距離是使用標準檢測物體時的最大可檢測距離。
穩定檢測范圍是指?jìng)鞲衅髟谥車鷾囟炔欢ɑ螂娫措妷翰▌?dòng)時能穩定檢測標準檢測物體的范圍。
2) 型號中的“I”指不同頻率型號。
注：低價方形接近傳感器(GL-N12系列)10臺起售。

無輪殼型(僅正面檢測、NPN輸出、常開) 10臺

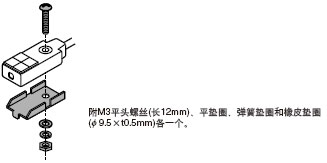

同時備有無輪殼型。(標準：輪殼型) 型號： GL-12F×10 (正面檢測型) (電纜長度：1m) GL-12F-C5×10 (正面檢測型) (電纜長度：5m) MS-GL12×10 (傳感器安裝支架)

MS-GL12×10

5m電纜長度型

也備有5m電纜長度型(標準：1m)。

·型號表

種　類 標　準 5m電纜長度型 輪 殼 型 正面檢測 NPN輸出 GL-N12F×10 GL-N12F-C5×10 GL-N12FI×10 GL-N12FI-C5×10 GL-N12FB×10 GL-N12FB-C5×10 GL-N12FIB×10 ------ PNP輸出 GL-N12F-P×10 ------ GL-N12FI-P×10 ------ GL-N12FB-P×10 ------ GL-N12FIB-P×10 ------ 頂端檢測 NPN輸出 GL-N12H×10 GL-N12H-C5×10 GL-N12HI×10 GL-N12HI-C5×10 GL-N12HB×10 GL-N12HB-C5×10 GL-N12HIB×10 ------ PNP輸出 GL-N12H-P×10 GL-N12H-P-C5×10 GL-N12HI-P×10 ------ GL-N12HB-P×10 GL-N12HB-P-C5×10 GL-N12HIB-P×10 ------

規格

注：
1) 同時備有無輪殼型。規格與輪殼型的上述規格相同。(最大反應頻率：500Hz，工作狀態指示燈：紅色LED)
2) 最大工作距離是使用標準檢測物體時的最大可檢測距離。穩定檢測范圍是指?jìng)鞲衅髟谥車鷾囟炔欢ɑ螂娫措妷翰▌?dòng)時能穩定檢測標準檢測物體的范圍。
I/O電路圖和線路圖

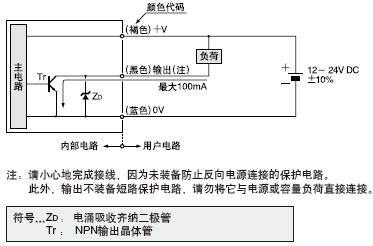

NPN輸出型
I/O電路圖	線路圖

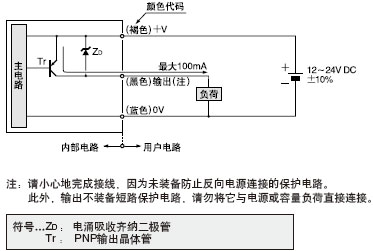

PNP輸出型
I/O電路圖	線路圖

檢測特性圖(典型)

檢測領域特性	檢測物體尺寸和檢測距離之間的相互關系
		當檢測物體的尺寸小于標準尺寸(鐵板20×20×t1mm)時， 檢測距離如左圖所示縮短。

使用指南

安裝
· 緊固扭矩應在0.5N·m以 下。 · 用螺母安裝傳感器，安裝 孔的直徑應為φ 3.4mm。 此外，輪殼插入孔應為 φ 2.5mm，深3mm以上。

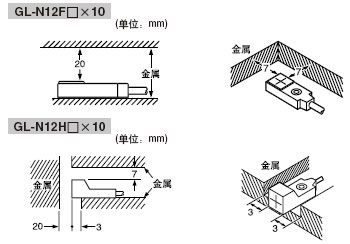

周圍金屬的影響
· 當傳感器附近有金屬時，請保持如下所示最小的間距。
防止相互干擾
· 當兩臺或以上傳感器平行或面對面安裝時，請按下圖所示 保持最小間距，防止互相干擾。
GL-N12F□×10，GL-N12H□×10 在“I”型和 非“I”型之間 在2個“I”型或2個 非“I”型之間 A 0mm(注2) 25mm B 25mm 50mm
注： 1) 型號中的“I”是指不同頻率型。 2) 兩臺傳感器可貼近安裝。 當3臺以上傳感器以相等間距并排安裝時，尺寸“A”的最小值應為6.5mm。
檢測距離
· 檢測距離是指使用標準檢測物體(鐵板20×20×t1mm)時的檢測距離。當使用非鐵金屬時，檢測距離是通過乘以如右圖所示的修正系數而得的。另外，如果檢測物體比標準檢測物(鐵板20×20×t1mm)小或經過電鍍，檢測距離也會改變。	型 號 GL-N12F□×10 GL-N12H□×10 鐵 1 不銹鋼 (SUS304) 約0.79(注1) 黃銅 約0.56(注2) 鋁 約0.53
注： 1) GL-12F×10(無主類型)：約0.78 2) GL-12F×10(無主類型)：約0.55
接線
· 此外請小心地完成接線，因?yàn)槲囱b備防止反向電源連接的保護電路。
其他
· 電源接通后的短時間[50ms(GL-12F×10:10ms)]內，請勿使用。

尺寸(單位：mm)

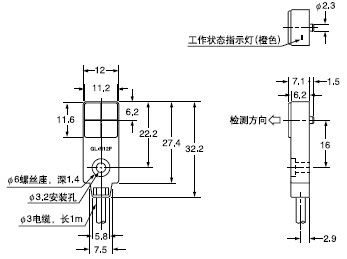

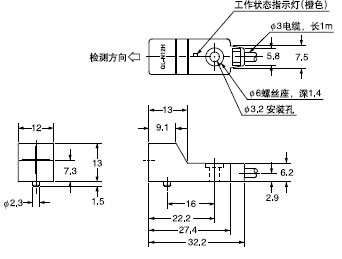

GL-N12F□×10(傳感器)	GL-N12H□×10(傳感器)

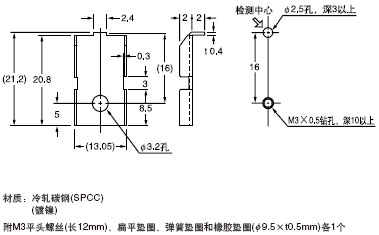

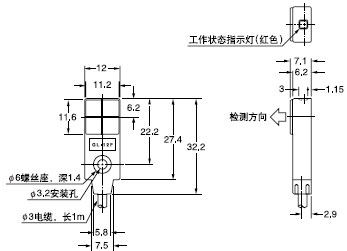

GL-12F×10(傳感器)	MS-GL12×10(傳感器安裝支架(另售))
