低價格

不同頻率型

長檢測距離

檢測移動工作臺的過速運轉

定位金屬錘墊

檢測鋁蓋

訂購指南

種　類	形　狀 (mm)	檢測距離(注)	型 號	輸 出	輸出工作
標準			GL-18H	NPN 開路集電極 晶體管	常　開
不同頻率			GL-18HI
標準			GL-18HB		�！￠]
長檢測距離			GL-18HL		�！￠_
不同頻率			GL-18HLI
長檢測距離			GL-18HLB		�！￠]

注：
最大工作距離是使用標準檢測物體時的最大可檢測距離。
穩定檢測范圍是指傳感器在周圍溫度不定或電源電壓波動的情況下可穩定檢測標準檢測物體時的檢測范圍。
附件

·MS-GL18HL (傳感器安裝支架)

注：
最大工作距離是使用檢測標準檢測物體時的最大可檢測距離。
穩定檢測范圍是指傳感器在周圍溫度不定或電源電壓波動時能穩定檢測標準檢測物體的范圍。

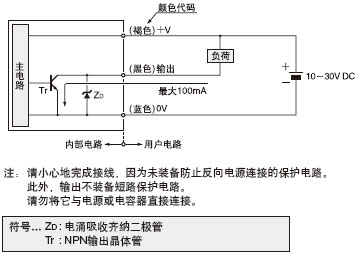

I/O電路圖和線路圖

GL-18H□ GL-18HL□

I/O電路圖	線路圖

GL-18H□
檢測領域特性	檢測物體尺寸和檢測距離之間的相互關系
		當檢測物體的尺寸小于標準尺寸(鐵板25×25×t1mm)時， 檢測距離如左圖所示縮短。

GL-18HL□
檢測領域特性	檢測物尺寸和檢測距離之間的相互關系
		當檢測物體的尺寸小于標準尺寸(鐵板40×40×t1mm)時， 檢測距離如左圖所示縮短。

使用指南

安裝
· 緊固扭矩應為0.5N·m以下。 · 用螺母安裝傳感器，透過孔的直徑應為φ 3.4mm。 · 不提供螺絲、螺母和墊圈。請另行準備。
周圍金屬的影響
· 當傳感器附近有金屬時，保持如下所示最小的間距。
	GL-18H□ GL-18HL□ A 5mm 25mm B 25mm 60mm C 0mm 20mm(注) D 5mm 30mm	注： 當GL-18HL□安裝在絕緣體或附帶的鋁制安裝支架上，距離“C”可為零。
防止相互干擾
· 當兩臺以上傳感器平行或面對面安裝時，請按下圖所示保持最小間距，防止相互干擾。
GL-18H□ GL-18HL□ 在“I”型和非 “I”型之間 在2個“I ” 型或2 個非 “I”型之間 在“I”型 和非“I” 型之間 在2個“I ” 型或2 個非 “I”型之間 E 0mm(注2) 40mm 20mm 130mm F 20mm 70mm 40mm 200mm
注： 1) 型號中的“I”指不同頻率型。 2) 兩臺傳感器可貼近安裝。當3臺以上傳感器以相等間距并排安裝時， 尺寸E的最小值應為11mm。
檢測距離
· 檢測距離是使用標準檢測物體時的檢測距離。當使用非鐵金屬時，檢測距離是通過乘以如下圖所示的修正系數而得的。另外，如果檢測物是電鍍過的，檢測距離也會改變。
修正系數
型 號 GL-18H□ GL-18HL□ 鐵 1 1 不銹鋼 (SUS304) 約0.68 約0.65 黃銅 約0.45 約0.42 鋁 約0.43 約0.41
接線
· 請小心地完成接線，因為未裝備防止反向電源連接的保護電路。輸出不裝備短路保護電路，請勿將它與電源或電容器直接連接。
其他
· 電源接通后的短時間(50ms)內，請勿使用。

尺寸(單位：mm)

GL-18H□ GL-18HL□ (傳感器)	MS-GL18HL GL-18HL□傳感器安裝支架(附件)
