直流三線式圓柱形接近傳感器
GX-N系列
特點：高性能 環保型 低價格
加強緊固由于采用了厚身外殼，緊固扭矩比原有型號增大了四倍，因此傳感器可以更牢固地安裝，不會因振動或沖擊松脫。
 |
長檢測距離GX-N系列比原有型號的檢測距離增加了1.6倍，使得檢測更加可靠。
 |
高性能，低成本高可靠性與低成本相結合。 |
可見的工作狀態指示燈由于工作狀態指示燈安裝在傳感器的透明尾部，所以閃亮的工作狀態指示燈(橙色)可從各個方向清晰可見。
 |
用途
檢測移動中的鋁制模板由于是長檢測距離，能可靠的檢測鋁制模板。
 |
控制鉆孔深度傳感器可通過檢測鉆頭來確定鉆孔的深度。
 |
檢測機械手上的工件
通過機械手檢查處理。
 |
訂購指南
|
種類 |
形狀 |
檢測距離(注) |
型號 |
輸出 |
輸出工作 |
|
屏
蔽
型 |
 |
 |
GX-N12M |
NPN
開路集電極
晶體管 |
�！￠_(kāi) |
|
GX-N12MB |
�！￠] |
 |
 |
GX-N18M |
�！￠_(kāi) |
|
GX-N18MB |
常 閉 |
 |
 |
GX-N30M |
�！￠_(kāi) |
|
GX-N30MB |
常 閉 |
|
非
屏
蔽
型 |
 |
 |
GX-N12ML |
�！￠_(kāi) |
|
GX-N12MLB |
常 閉 |
 |
 |
GX-N18ML |
�！￠_(kāi) |
|
GX-N18MLB |
�！￠] |
 |
 |
GX-N30ML |
�！￠_(kāi) |
|
GX-N30MLB |
�！￠] |
注：最大工作距離是使用標準檢測體的最大可檢測距離。
穩定檢測范圍是指?jìng)鞲衅髟谥車鷾囟炔欢ɑ螂娫措妷翰▌?dòng)時能穩定檢測標準檢測物體的范圍。
5m電纜長度型 備有5m電纜長度型(標準：2m)。
· 型號表
|
種類 |
標準 |
5m電纜長度型 |
|
屏蔽型 |
GX-N12M |
GX-N12M-C5 |
| GX-N12MB |
GX-N12MB-C5 |
| GX-N18M |
GX-N18M-C5 |
| GX-N18MB |
GX-N18MB-C5 |
| GX-N30M |
GX-N30M-C5 |
| GX-N30MB |
GX-N30MB-C5 |
|
非屏蔽型 |
GX-N12ML |
GX-N12ML-C5 |
| GX-N12MLB |
GX-N12MLB-C5 |
| GX-N18ML |
GX-N18ML-C5 |
| GX-N18MLB |
GX-N18MLB-C5 |
| GX-N30ML |
GX-N30ML-C5 |
| GX-N30MLB |
GX-N30MLB-C5 |
配件(另售)
|
品名 |
標準 |
說明 |
|
屏
蔽
型 |
MS-H12 |
用于GX-N12M(B) |
保護檢測表面免受焊接火花等損壞。 |
保護罩· MS-H12 · MS-H18 · MS-H30 |
| MS-H18 |
用于GX-N18M(B) |
|
| MS-H30 |
用于GX-N30M(B) |
規格
|
種類 |
屏蔽型 |
非屏蔽型 |
| 型號 |
GX-N12M |
GX-N12MB |
GX-N18M |
GX-N18MB |
GX-N30M |
GX-N30MB |
GX-N12ML |
GX-N12MLB |
GX-N18ML |
GX-N18MLB |
GX-N30ML |
GX-N30MLB |
| 最大工作距離(注1) |
3mm±10% |
7mm±10% |
10mm±10% |
8mm±10% |
15mm±10% |
22mm±10% |
| 穩定檢測范圍(注1) |
0～2.4mm |
0～5.6mm |
0～8mm |
0～6.4mm |
0～12mm |
0～17.6mm |
| 標準檢測物體 |
鐵板12×12×t 1mm |
鐵板18×18×t 1mm |
鐵板30×30×t 1mm |
鐵板30×30×t 1mm |
鐵板50×50×t 1mm |
鐵板70×70×t 1mm |
| 應差 |
工作距離的20%以下 |
| 電源電壓 |
12～24V DC % 脈動P-P10%以下 |
| 消耗電流 |
10mA以下 |
| 輸出 |
NP N開路集電極晶體管
·最大流入電流：100mA
·外加電壓：30V DC以下(輸出和0V之間)
·剩余電壓：1.5V以下(流入電流為100mA時)
0.4V以下(流入電流為16mA時) |
| 輸出工作 |
常開 |
常閉 |
常開 |
常閉 |
常開 |
常閉 |
常開 |
常閉 |
常開 |
常閉 |
常開 |
常閉 |
| 短路保護 |
裝備 |
| 最大反應頻率 |
450Hz |
300Hz |
300Hz |
350Hz |
100Hz |
100Hz |
| 工作狀態指示燈 |
橙色LED(輸出ON時亮起) |
| 環境性能 |
保護構造 |
IP67(IEC)，IP67g(JEM) |
| 周圍溫度 |
－25～＋70°C，存儲：－30～＋80°C |
| 周圍濕度 |
45～85%RH，存儲：35～95%RH |
| 耐電壓 |
AC1,000V 1分鐘，所有電源連接端子與外殼之間 |
| 絕緣電阻 |
所有電源連接端子和外殼之間，50MΩ以上，基于DC250V的高阻表 |
| 耐振動 |
頻率：10～55Hz，雙振幅：1.5mm X,Y和Z各方向2小時 |
| 耐沖擊 |
加速度：1,000m/s2(約100G)，X,Y和Z各方向3次 |
檢測距離
變化 |
溫度特性 |
超過周圍溫度范圍－25～＋70°C，＋20°C時檢測距離的±10%以內 |
| 電壓特性 |
電源電壓±10%波動的±2%以內 |
| 材質 |
外殼：銅(鍍鎳)，檢測部分：尼龍，指示燈部分：尼龍 |
| 電纜 |
0.3mm2 3芯防油耐冷熱橡皮電纜，長2m |
| 電纜延長 |
0.3mm2以上的電纜全長可延長至100m |
| 重量(注2) |
約65g |
約110g |
約240g |
約65g |
約110g |
約240g |
| 附件 |
螺母：2個，齒鎖墊圈：1個 |
注：
1) 最大工作距離是使用標準檢測物體時的最大可檢測距離。
2) 穩定檢測范圍是指?jìng)鞲衅髟谥車鷾囟炔欢ɑ螂娫措妷翰▌?dòng)時能穩定檢測標準檢測物體的范圍。
2) 重量包括螺母，齒鎖墊圈的值。
I/O電路圖和線路圖

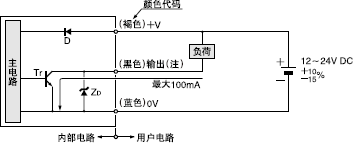

I/O電路圖
 |
注：如果電容器直接與輸出相連時有可能失靈。
符號…D : 反向電源極性保護二極管
符號…ZD : 電涌吸收齊納二極管
符號…Tr : NPN輸出晶體管 |

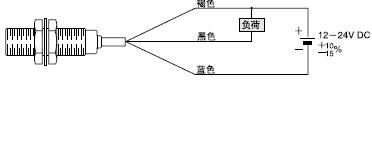

線路圖
檢測特性圖(典型)
GX-N12M / GX-N12MB
| 檢測領域特 |
檢測物體尺寸和檢測距離之間的相互關系 |
當檢測物體的尺寸小于標準尺寸(鐵板12×12×t1mm)時，檢測距離如左圖所示縮短。 |
|
|
|
GX-N18M / GX-N18MB
| 檢測領域特 |
檢測物體尺寸和檢測距離之間的相互關系 |
當檢測物體的尺寸小于標準尺寸(鐵板18×18×t1mm)時，檢測距離如左圖所示縮短。 |
|
|
|
GX-N30M / GX-N30MB
| 檢測領域特 |
檢測物體尺寸和檢測距離之間的相互關系 |
當檢測物體的尺寸小于標準尺寸(鐵板30×30×t1mm)時，檢測距離如左圖所示縮短。 |
|
|
|
GX-N12ML / GX-N12MLB
| 檢測領域特 |
檢測物體尺寸和檢測距離之間的相互關系 |
當檢測物體的尺寸小于標準尺寸(鐵板30×30×t1mm)時，檢測距離如左圖所示縮短。 |
|
|
|
GX-N18ML / GX-N18MLB
| 檢測領域特 |
檢測物體尺寸和檢測距離之間的相互關系 |
當檢測物體的尺寸小于標準尺寸(鐵板50×50×t1mm)時，檢測距離如左圖所示縮短。 |
|
|
|
GX-N18ML / GX-N18MLB
| 檢測領域特 |
檢測物體尺寸和檢測距離之間的相互關系 |
當檢測物體的尺寸小于標準尺寸(鐵板70×70×t1mm)時，檢測距離如左圖所示縮短。 |
|
|
|
使用指南
該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。
安裝
屏蔽型
非屏蔽型
 |
型號 |
尺寸A(mm) |
緊固扭矩 |
| GX-N12M(B |
3.5～13.5 |
10N·m |
| 13.5以上 |
20N·m |
| GX-N18M(B) |
4～18 |
45N·m |
| 18以上 |
80N·m |
| GX-N30M(B) |
5～21 |
80N·m |
| 21以上 |
180N·m |
| GX-N12ML(B) |
15以上 |
20N·m |
| GX-N18ML(B) |
25以上 |
80N·m |
| GX-N30ML(B) |
30以上 |
180N·m |
注：安裝時不使螺母突出于螺紋部分。
為了提高緊固強度，螺紋呈特殊形狀。直接在設備上進行螺紋加工后安裝傳感器時，必須確保底孔直徑超出下列數值。
 |
型號 |
底孔直徑 |
| GX-N12M(B) GX-N12ML(B) |
φ11.2mm |
與周圍金屬距離
· 由于傳感器周圍的金屬會影響檢測性能，請注意以下幾點。
周圍金屬的影響
周圍金屬會影響檢測性能。如下表所示保持最小距離。 |
傳感器嵌入金屬中
如果傳感器完全嵌入金屬中，檢測距離會減小。特別是非密封型，如下表所示保持最小距離。 |
|
|
| 尺寸A(mm) |
B(mm) |
| GX-N12M(B) |
8 |
| GX-N18M(B) |
20 |
| GX-N30M(B) |
40 |
| GX-N12ML(B) |
22 |
| GX-N18ML(B) |
45 |
| GX-N30ML(B) |
75 | |
 |
| 型號 |
C(mm) |
D(mm) |
| GX-N12ML(B) |
φ 50 |
15 |
| GX-N18ML(B) |
φ 75 |
25 |
| GX-N30ML(B) |
φ 105 |
30 | |
| 注：使用非屏蔽型時，檢測距離會根據螺母的位置而變化。 |
相互干擾
· 當兩臺以上傳感器平行或面對面安裝時，請按下表所示保持最小距離，以防止相互干擾。
面對面安裝
平行安裝
 |
| 型號 |
E (mm) |
F (mm) |
| GX-N12M(B) |
25 |
15 |
| GX-N18M(B) |
50 |
35 |
| GX-N30M(B) |
90 |
55 |
| GX-N12ML(B) |
120 |
70 |
| GX-N18ML(B) |
180 |
125 |
| GX-N30ML(B) |
290 |
190 | |
檢測距離
· 檢測距離是使用標準檢測物體時的檢測距離。當使用非鐵金屬時，檢測距離通過乘以如下圖所示的修正系數而得。
修正系數
| 型 號 |
GX-N12M(B) |
GX-N18M(B) |
GX-N30M(B) |
GX-N12ML(B) |
GX-N18ML(B) |
GX-N30ML(B) |
| 鐵 |
1 |
1 |
1 |
1 |
1 |
1 |
| 不銹鋼 (SUS304) |
約0.77 |
約0.73 |
約0.70 |
約0.66 |
約0.68 |
約0.65 |
| 黃銅 |
約0.52 |
約0.50 |
約0.45 |
約0.44 |
約0.46 |
約0.44 |
| 鋁 |
約0.51 |
約0.48 |
約0.44 |
約0.43 |
約0.44 |
約0.43 |
注：如果檢測物體電鍍過，檢測距離也會發生變化。
保護罩(另售)
· 保護檢測表面免受焊接火花焊渣等的損壞。
注：安裝保護罩使之與檢測表面之間無間隙。 |
| 型號 |
適用型號 |
| MS-H12 |
GX-N12M(B) |
| MS-H18 |
GX-N18M(B) |
| MS-H30 |
GX-N30M(B) | |
其他
· 電源接通后的短時間(50ms)內，請勿使用。
· 當傳感器安裝在移動基座上時，請勿對傳感器電纜接合處施壓。
尺寸(單位：mm)

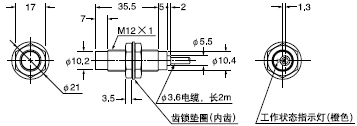

GX-N12M / GX-N12MB 傳感器 |
GX-N12ML / GX-N12MLB 傳感器 |
 |
 |

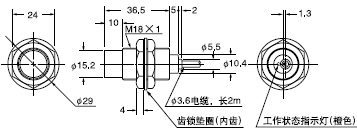

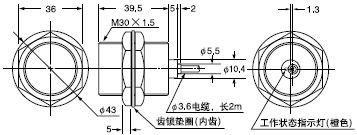

GX-N18M / GX-N18MB 傳感器 |
GX-N18ML / GX-N18MLB 傳感器 |
 |
 |
GX-N18M / GX-N18MB 傳感器 |
GX-N18ML / GX-N18MLB 傳感器 |
 |
 |
MS-H12 MS-H18 / MS-H30 保護罩(另售) |
 |
| 型號 |
A |
B |
C |
適用型號 |
| GX-N12M(B) |
5 |
φ 11.5 |
φ 14 |
GX-N12M(B) |
| GX-N18M(B) |
6 |
φ 17.5 |
φ 20 |
GX-N18M(B) |
| GX-N30M(B) |
8 |
φ 29.4 |
φ 33 |
GX-N30M(B) | | |
