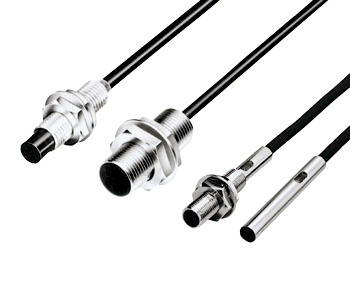

小型接近傳感器

GX系列

特點：高性能，外殼牢固，耐彎曲的電纜

高性能，微型設計

超小型 GX-3S□是放大器內置接近傳感器，直徑只有φ 3.8mm。	多種用途 GX系列電源電壓范圍寬，采用開路集電極晶體管輸出，充分的輸出能力和保護構造IP67(IEC)，可用于多種用途。	細長尺寸 GX系列的所有型號裝備有便于調整和維護的工作狀態指示燈。

長檢測距離非屏蔽型(GX-8ML□)與屏蔽型(GX-8M□)相比，盡管同樣大小而檢測距離增加2倍，且不易受檢測距離變動影響。	牢固外殼 GX-4S型采用了牢固的不銹鋼制外殼。緊固扭矩為0.58N·m以下。	耐彎曲性提高了10倍耐彎曲性電纜內芯采用特殊合金，反復彎曲的耐久性提高了10倍以上。

用途

檢測磁帶上的螺絲	檢測壓模	部件計數

訂購指南

種類		形狀	檢測距離(注)	型號	電源電壓	輸出	輸出工作
屏蔽型	圓柱型			GX-3S	12～24V DC ±10%	NPN開路集電極晶體管	常開
				GX-3SB			常閉
				GX-4S			常開
				GX-4SB			常閉
				GX-5S	10～30V DC		常開
				GX-5SB			常閉
	螺紋型			GX-5M	12～24V DC±10%		常開
				GX-5MB			常閉
				GX-8M	10～30V DC		常開
				GX-8MB			常閉
非屏蔽型				GX-8ML			常開
				GX-8MLB			常閉

注：最大工作距離是使用標準檢測物體時的最大可檢測距離。
穩定檢測范圍是指?jìng)鞲衅髟谥車鷾囟炔欢ɑ螂娫措妷翰▌?dòng)時能穩定檢測標準檢測物體的范圍。

耐彎曲電纜型和5m電纜長度型

備有耐彎曲電纜型和5m電纜長度型(標準：3m)。
·型號表

種類		標準	耐彎曲電纜型	5m電纜長度型	耐彎曲電纜&5m電纜長度型
屏蔽型	圓柱型	GX-3S	GX-3S-R	GX-3S-C5	GX-3S-R-C5
		GX-3SB	GX-3SB-R	GX-3SB-C5	GX-3SB-R-C5
		GX-4S	GX-4S-R	GX-4S-C5	GX-4S-R-C5
		GX-4SB	GX-4SB-R		——————
		GX-5S	GX-5S-R	GX-5S-C5	GX-5S-R-C5
		GX-5SB	GX-5SB-R	GX-5SB-C5	——————
	螺紋型	GX-5M	GX-5M-R	GX-5M-C5	GX-5M-R-C5
		GX-5MB	GX-5MB-R	GX-5MB-C5
		GX-8M	GX-8M-R	GX-8M-C5	GX-8M-R-C5
		GX-8MB	GX-8MB-R	GX-8MB-C5	GX-8MB-R-C5
非屏蔽型		GX-8ML	——————	GX-8ML-C5	——————
非屏蔽型		GX-8MLB	——————	GX-8MLB-C5	——————

附件

· MS-SS3(用于GX-3S型的傳感器安裝支架)
· MS-SS5(用于GX-5S型的傳感器安裝支架)
· MS-SS3(用于GX-3S型的傳感器安裝支架) · MS-SS5(用于GX-5S型的傳感器安裝支架)

· MS-SS3-2(用于GX-3S型的C支架)

使用C支架，可雙倍增強適用緊固力。

規格

圓柱型

種類

屏蔽型

耐彎曲型電纜

型號

GX-3S

GX-3SB

GX-3S-R

GX-3SB-R

GX-4S

GX-4SB

GX-4S-R

GX-4SB-R

GX-5S

GX-5SB

GX-5S-R

GX-5SB-R

最大工作距離
(注1)

0.8mm±15%

1mm±15%

穩定檢測范圍
(注1)

0～0.6mm

0～0.8mm

標準檢測
物體

鐵板5×5×t1mm

鐵板6×6×t1mm

應差

工作距離的15%以下

重復精度

20μm以下

8μm以下

電源電壓

12～24V DC±10%　脈動P-P10%以下

10～30V DC　脈動P-P10%以下

消耗電流

15mA以下

輸出

NPN開路集電極晶體管
· 最大流入電流：50mA
· 外加電壓：30V DC以下(輸出和0V之間)
· 剩余電壓：0.4V以下(流入電流為50mA時)

NPN開路集電極晶體管
·最大流入電流：200mA(注2)
·外加電壓：30V DC以下(輸出和0V之間)剩余電壓：1.5V以下(流入電流為200mA時)0.4V以下(流入電流為50mA時)

輸出工作

常開

常閉

常開

常閉

常開

常閉

常開

常閉

常開

常閉

常開

常閉

短路保護

————————————

裝備

最大反
應頻率

1kHz

1.5kHz

工作狀態
指示燈

紅色LED(輸出ON時燈亮)

環
境
性
能

保護
構造

IP67(IEC)

周圍
溫度

－25～＋70°C，存儲：－25～＋80°C

周圍
濕度

35～95%RH，存儲：35～95%RH

35～85%RH，存儲：35～95%RH

耐電壓

AC500V 1分鐘，所有電源連接端子與外殼之間

絕緣
電阻

所有電源連接端子與外殼之間，5MΩ以上，基于DC250V的高阻表

所有電源連接端子與外殼之間，50MΩ以上，基于DC500V的高阻表

耐振動

頻率：10～55Hz，雙振幅：1.5mm，X,Y和Z方向各2小時

耐沖擊

加速度200m/s²(約20G)，X,Y和Z各方向10次

加速度300m/s²(約30G)，X, Y和Z各方向10次

檢測
距離
變化

溫度
特性

超過周圍溫度范圍－25～＋70°C，＋20°C時檢測距離的±20%以內

超過周圍溫度范圍－25～＋70°C，＋20°C時檢測距離的±15%以內

電壓
特性

電源電壓±10%波動的±2%以內

電源電壓±15%波動的±2.5%以內

材質

外殼：不銹鋼(SUS304)，樹脂部分：TPX

外殼：黃銅(鍍鎳) 樹脂部分：ABS

電纜

0.08mm² 3芯防油耐冷熱橡皮電纜，長3m

0.1mm² 3芯耐彎曲，防油，耐熱橡皮電纜，長3m

0.08mm² 3芯防油，耐冷熱橡皮電纜，長3m

0.1mm² 3芯耐彎曲，防油，耐熱橡皮電纜，長3m

0.14mm² 3芯防油，耐冷熱橡皮電纜，長3m

0.15mm² 3芯耐彎曲，防油，耐熱橡皮電纜，長3m

電纜延長

0.3mm²以上的電纜全長可延長至100m

重量

約30g

約55g

附件

MS-SS3(傳感器安裝支架)：1個
MS-SS3-2(C支架)：1個

MS-SS5(傳感器安裝支架)：1個

注：
1) 最大工作距離是使用標準檢測物體時的最大可檢測距離。穩定檢測范圍是指?jìng)鞲衅髟谥車鷾囟炔欢ɑ螂娫措妷翰▌?dòng)時能穩定檢測標準檢測物體的范圍。
2) 最大流入電流根據周圍溫度變化。

螺紋型

種類		屏蔽型								非屏蔽型
				耐彎曲型電纜				耐彎曲型電纜
型號		GX-5M	GX-5MB	GX-5M-R	GX-5MB-R	GX-8M	GX-8MB	GX-8M-R	GX-8MB-R	GX-8ML	GX-8MLB
最大工作距離(注1)		0.8mm±15%				1 mm±15%				2mm±15%
穩定檢測范圍(注1)		0～0.6mm				0～0.8mm				0～1.6mm
標準檢測物體		鐵板5×5×t1mm				鐵板8×8×t1mm				鐵板12×12×t1mm
應差		工作距離的15%以下				工作距離的10%以下
重復精度		20μm以下				8μm以下				40μm以下
電源電壓		12～24V DC±10%　脈動P-P 10%以下				10～30V DC　脈動P-P 10%以下
消耗電流		15mA以下
輸出		NPN開路集電極晶體管 · 最大流入電流：50mA · 外加電壓：30V DC以下(輸出和0V之間) · 剩余電壓：0.4V以下 (流入電流為50mA時)				NPN開路集電極晶體管 · 最大流入電流：200mA(注2) · 外加電壓：30V DC以下(輸出和0V之間) · 剩余電壓：1.5V以下(流入電流為200mA時) 0.4V以下(流入電流為50mA時)
輸出工作		常開	常閉	常開	常閉	常開	常閉	常開	常閉	常開	常閉
短路保護		————————————				裝　備
最大反應頻率		1kHz								500Hz
工作狀態指示燈		紅色LED(輸出ON時亮起)
環境性能	保護構造	IP67 (IEC)
	周圍溫度	－25～＋70°C，存儲：－25～＋80°C
	周圍濕度	35～95%RH，存儲：35～95%RH				35～85%RH，存儲：35～95%RH
	耐電壓	AC500V 1分鐘，所有電源連接端子與外殼之間
	絕緣電阻	所有電源連接端子與外殼之間，5MΩ以上，基于DC250V的高阻表				所有電源連接端子與外殼之間，50MΩ以上，基于DC500V的高阻表
	耐振動	頻率：10～55Hz，雙振幅：1.5mm，X,Y,Z各方向2小時
	耐沖擊	加速度：200m/s²(約20G)，X,Y和Z各方向10次				加速度：300m/s²(約30G)，X,Y和Z各方向 10次				加速度：300m/s²(約30G)，X,Y和Z各方向10次
檢測距離變化	溫度特性	超過周圍溫度范圍－25～＋70°C，＋20°C時檢測距離的±20%以內				超過周圍溫度范圍－25～＋70°C，＋20°C時檢測距離的 +15%/-10%以內
	電壓特性	電源電壓±10%波動的±2%以內				電源電壓±15%波動的±2.5%以內
材質		外殼：黃銅(鍍鎳) 樹脂部分：TPX				外殼：黃銅(鍍鎳) 樹脂部分：ABS
電纜		0.08mm² 3芯防油，耐冷熱橡皮電纜，長3m		0.1mm² 3芯耐彎曲，防油，耐熱絕緣橡皮電纜，長3m		0.14mm² 3芯防油，耐冷熱橡皮電纜，長3m		0.15mm² 3芯耐彎曲，防油，耐熱橡皮電纜，長3m		0.14mm² 3芯防油，耐冷熱橡皮電纜，長3m
電纜延長		0.3mm²以上的電纜全長可延長至100m								0.14mm²以上電纜全長可延長至100m
重量		約30g								約60g
附件		螺母：2個 齒鎖墊圈：1個		螺母：2個 齒鎖墊圈：2個		螺母：2個 齒鎖墊圈：1個		螺母：2個 齒鎖墊圈：2個		螺母：2個 齒鎖墊圈：1個

I/O電路圖和線路圖

GX-5S□ GX-8M□ GX-8ML□

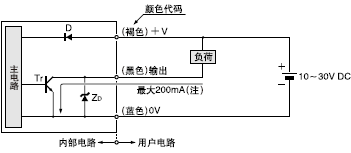

I/O電路圖

符號...D ：反向電源極性保護二極管
ZD ：電涌吸收齊納二極管
Tr ： NPN輸出晶體管

· 如果1μF以上的電容器接在0V和輸出之間或＋V和輸出之間，如下所示，串聯1個100Ω的電阻。

如果沒有電阻，短路保護會被電容器的充電或非充電電流激活，結果無論何時打開電容器，都會延時反應，而連接上的電阻解決了這一問題。
線路圖

注：最大流入電流根據周圍溫度而變化。
注：最大流入電流根據周圍溫度而變化。

GX-3S□ GX-5M□ GX-4S□

I/O電路圖

注： GX-3S□，GX-4S□和GX-5M□的輸出不裝備短路保護。請勿將它們與電源或容量負荷直接連接。

符號...D ：反向電源極性保護二極管
ZD ：電涌吸收齊納二極管
Tr ： NPN輸出晶體管

線路圖

檢測特性圖(典型)

GX-3S□ GX-5M□ GX-4S□

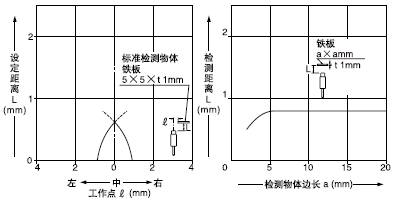

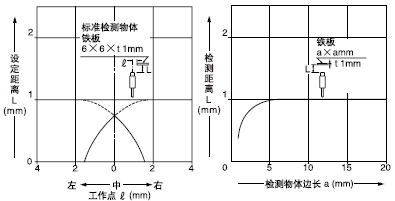

檢測領域特性

檢測物體尺寸和檢測范圍之間的相互關系

當檢測物體尺寸小于標準尺寸(鐵板5×5×t1mm)時，
檢測范圍如左圖所示縮短。

GX-5S□

檢測領域特性

檢測物體尺寸和檢測范圍之間的相互關系

當檢測物體尺寸小于標準尺寸(鐵板6×6×t1mm)時，
檢測范圍如左圖所示縮短。

GX-5S□

檢測領域特性

檢測物體尺寸和檢測范圍之間的相互關系

當檢測物體尺寸小于標準尺寸(鐵板8×8×t1mm)時，
檢測范圍如左圖所示縮短。

GX-5S□

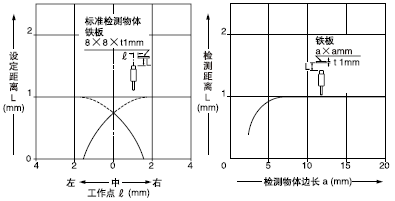

檢測領域特性

檢測物體尺寸和檢測范圍之間的相互關系

當檢測物體尺寸小于標準尺寸(鐵板×12×t1mm)時，檢測范圍如左圖所示縮短。

注意事項

該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。

安裝

· 緊固扭矩須如下所示。

用固定螺絲安裝

<屏蔽螺紋型>

· 將固定螺絲在傳感器表面上固定，不過分施力。務必使用帶杯點端的固定螺絲。

型號	固定螺絲緊固位置A(mm)	緊固扭矩
GX-5M□	5～10	0.29N·m
GX-8M□	8～22	0.29N·m

注：固定GX-5M□時，使用M3以下固定螺絲。

<圓柱型和非屏蔽螺紋型>

型號	B(mm)	C(mm)	緊固扭矩
GX-3S□	5～10	3	0.29N·m
使用C支架時	5～10	3	0.58N·m
GX-4S□	5～10	3	0.58N·m
GX-5S□	8～20	5	0.29N·m
GX-8ML□	13～22	10	0.29N·m

注：突出部分需保持C(mm)以上，以避免檢測范圍的減小。

· 使用M3以下固定螺絲固定GX-3S□和GX-4S□，并與工作狀態指示燈垂直安裝。	· 當使用C支架時，放置在離傳感器尾端3mm以上的傳感器上。

· 固定非屏蔽型時，使用固定螺絲在傳感器表面上固定。

用螺母安裝

· 注意最大緊固扭矩隨螺母位置不同而發生變化。

<屏蔽螺紋型>

<非屏蔽螺紋型>

型號	D(mm)	緊固扭矩
GX-4S□	2～3	0.49N·m
GX-4S□	3以上	1.47N·m
GX-8M□	3～11	1.47N·m
GX-8M□	11以上	3.43N·m
GX-8ML□	9～11	0.98N·m
GX-8ML□	11以上	3.43N·m

注：安裝時不使螺母突出于螺紋部分。

· 為了提高緊固強度，GX-8M□和GX-8ML□型的螺紋呈特殊形狀。直接在設備上進行螺紋加工后安裝傳感器時，必須確保底孔直徑在φ 7.2mm以上。

與周圍金屬距離

· 由于傳感器周圍的金屬會影響檢測性能，請注意以下幾點。

周圍金屬的影響

· 周圍金屬會影響檢測性能。如下表所示保持最小距離。

傳感器嵌入金屬中

· 如果傳感器完全嵌入金屬中，檢測范圍會減小，特別是圓柱型和非屏蔽型，如下表所示保持最小距離。

型號	D(mm)
GX-3S□	3
GX-4S□	3
GX-5S□	4
GX-5M□	3
GX-8M□	4
GX-8ML□	8

型號	F(mm)	G(mm)
GX-3S□	3	φ 12
GX-4S□	3	φ 12
GX-5S□	5	φ 15.4
GX-8ML□	10	φ 30

防止相互干擾

· 當兩臺以上傳感器平行或面對面安裝時，請按下表所示保持最小距離，以防止相互干擾。

面對面安裝

型號	H(mm)	J(mm)
GX-3S□	16	16
GX-4S□	16	16
GX-5S□	20	15
GX-5M□	10	10
GX-8M□	20	15
GX-8ML□	50	30

平行安裝

檢測范圍

· 檢測范圍是使用標準檢測物體時的檢測范圍。當使用非鐵金屬時，檢測范圍通過乘以如下圖所示的修正系數而得。

修正系數

型號	GX-3S□ GX-4S□	GX-5M□	GX-5S□ GX-8M□ GX-8ML□
鐵	1	1	1
不銹鋼 (SUS304)	約0.65	約0.83	約0.7
黃銅	約0.36	約0.61	約0.4
鋁	約0.30	約0.58	約0.35

其他

· 電源接通后的短時間(10ms)內，請勿使用。

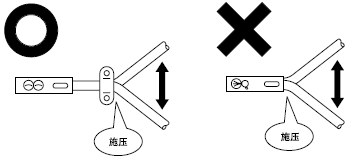

· 當傳感器安裝在移動基座上時，請勿對傳感器電纜接合處施壓。
[備有附帶耐彎曲電纜的傳感器，它們的型號后有“-R”。]

· GX-3S□，GX-4S□和GX-5M□的輸出不裝備短路保護，請勿將它們與電源或容量負荷直接連接。

尺寸(單位：mm)

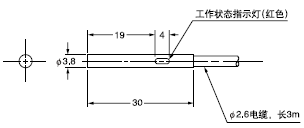

GX-3S□ 傳感器

GX-4S□ 傳感器

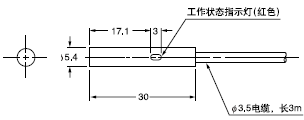

GX-5S□ 傳感器

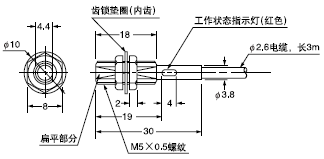

GX-5M□ 傳感器

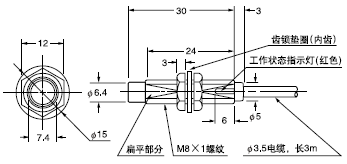

GX-8M□ 傳感器

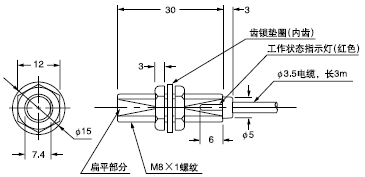

GX-8ML□ 傳感器

MS-SS3-2 用于GX-3S□的C支架(附件)

MS-SS3 用于GX-3S□的傳感器安裝支架(附件)
MS-SS5 用于GX-5S□的傳感器安裝支架(附件)

注：使用C支架，可使適用緊固力達到雙倍。

型號	MS-SS3	MS-SS5
A	16	18
B	9	10
C	6.3	8.3
D	4.9	6.1
適用型號	GX-3S□	GX-5S□
