帶自動參照功能的數字壓力傳感器

DP3系列

特點：自動參照功能，始終確保高精度檢測！

產品特點：

裝備自動參照功能

不受基準壓力變化的影響
通過一個外部信號，設定(基準)值可通過改變相應的壓力變化值改正。因此傳感器的判斷與基準壓力改變前一樣精確。該功能非常適用于有劇烈基準壓力變化或需進行精確設定的場合。

總成本降低

帶四個獨立設定的兩個輸出與四種輸出模式將按您的要求進行控制

1.應差模式

2.窗式比較模式

比較輸出的應差可通過設定值根據需要設定。

注：自動參照功能只對比較輸出2的設定值3(P-3)與設定值4(P-4)起作用。設定范圍內的壓力可使比較輸出進行ON工作。
由于比較輸出1可用作自我診斷輸出，因此能夠?qū)ψ詣?dòng)參照輸入范圍做出規定。

應差：1digit(使用psi單位時為2digits)
注：自動參照功能只對比較輸出2的設定值3(P-3)與設定值4(P-4)起作用。

3.泄漏檢測模式（最佳泄露檢測）

4.強制輸出模式（適用于啟動檢測）

由于比較輸出1可設定成應差模式，而比較輸出2可設定為窗式比較模式，因此該模式最適用于泄漏檢測。

應差(固定)：1digit(使用psi單位時為2digits)
注：自動參照功能只對比較輸出2的設定值3(P-3)與設定值4(P-4)起作用。在檢測模式中，比較輸出強制保持在OFF狀態，與設定值無關。
并且，通過按鈕操作可將比較輸出設定在ON或OFF狀態，無需改變壓力大小，所以該模式適用于操作檢查或啟動檢查。

高精度·高分辨率·高速

多種型號

反應時間2.5ms以下便可實現1／1,000的高分辨率。
優良的重復精度和溫度特性，確保實現高精度檢測。
根據安裝方法或使用地點可進行選擇。

六種壓力單位

模擬度數盤顯示

峰值/谷值保持顯示

可從六種標準中選擇適當?shù)膲毫挝弧?BR>( 可選壓力單元因傳感器類型不同而不同。當壓力單位改變時，測量的壓力值與設定值都會自動轉換。)
使用LED度數盤能模擬顯示壓力變化。因此，壓力的突變一眼即可確認。
LED度數盤以10%F.S.表示壓力水平，忽略壓力單位。
可顯示不同壓力的峰值與谷值。該功能易于測定壓力變化范圍或決定壓力設定的參照。

注：上圖顯示正壓型傳感器。

用途

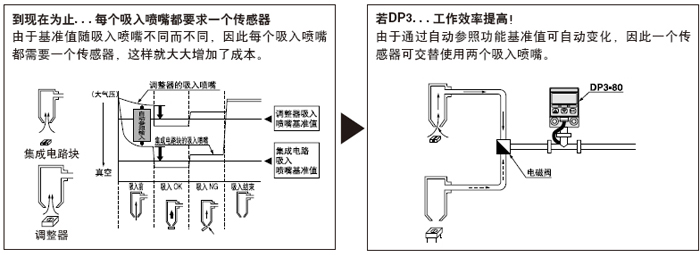

集成電路塊的吸入確定
自動參照功能能補償因吸口不同產生的吸入水平差異，由于負壓型僅重70g，因此可安裝在離吸附頭很近的地方。

訂購指南

種類 形狀 額定壓力范圍 型號 壓力孔 比較輸出

標準型 負
壓－101
kPa
型 0～－101.3kPa DP3-20 Rc (PT)1/8內螺紋 NPN開路集電極晶體管

輕量型 負
壓－101
kPa
型 0～－101.3kPa DP3-80 M5內螺紋

配件(另售)

品名 型號 說明

傳感器安裝支架
(適用于標準型) MS-DPX 用于標準型的安裝支架
[附帶2個M4平頭螺絲(長6mm)和2個彈簧墊圈。]

MS-DPX-4 用于標準型的倒裝型安裝支架
[附帶2個M4平頭螺絲(長6mm)和2個彈簧墊圈。]

直襯套 DPX-03 將壓力孔從內螺紋[Rc(PT)1／8]改變成外螺紋[R(PT)1／8]。

面板安裝支架
(適用于標準型) MS-DPX-2 用于安裝在面板上(厚1～3.2mm)。

正面保護罩
(適用于標準型) DPX-04 保護傳感器調節面板
(當使用面板安裝支架時適用。)

附件

·DPX-01 [壓力孔附件(僅標準型)]
·DPX-02 [壓力孔六邊形插頭(僅標準型)]

傳感器安裝支架

直襯套

·MS-DPX
·MS-DPX-4
·DPX-03

面板安裝支架，正面保護罩

·MS-DPX-2
·DPX-04

技術信息：

規格

種類 負壓型

－101kPa型

型號 標準型 輕量型

DP3-20 DP3-80

壓力種類 標準壓力

額定壓力范圍 0～－101.3kPa

設定壓力范圍(注1) 5.1～－101.3kPa
0.052～－1.033kgf/cm²,0.051～－1.013bar
0.74～－14.70psi,38～－760mmHg
1.5～－29.9inHg

可設定范圍(注2) 101.3～－101.3kPa
1.033～－1.033kgf/cm²,1.013～－1.013bar
14.70～－14.70psi,760～－760mmHg
29.9～－29.9inHg

耐壓力 490kPa

適用流體 非腐蝕性氣體

可選單位 kPa，kgf/cm²，bar，psi，mmHg，inHg

電源電壓 12～24V DC % 脈動P-P10%以下

消耗電流 50mA以下

比較輸出
(比較輸出1)
(比較輸出2)

NPN開路集電極晶體管
·最大流入電流：100mA
·外加電壓：30V DC以下(比較輸出和0V之間)
·剩余電壓：1V以下(流入電流為100mA時)
0.4V以下(流入電流為16mA時)

輸出模式 共有4種模式：應差模式，窗式比較模式，泄漏檢測模式，強制輸出模式
(可通過按鈕操作選擇)

應差 1digit(但僅在使用泄漏檢測模式時存在應差模式變量與比較輸出1變量，使用psi單位時為2digits)

重復精度 在±0.2%F.S.±1digit以?xún)?nèi)

反應時間 2.5ms以下［有自動參照輸入時小于7.5ms(注3)］

短路保護 裝備

自動參照輸入

NPN無接點輸入[低(降)狀態下工作]
·輸入信號條件：高…5～30V或開路
低…0.4V以下(0.5mA以下，源電流)
低電平輸入時間…1ms以上
基準壓力時間…1ms以上

顯示 3 1/8位紅色LED顯示(抽樣率：約4次/秒)

可顯示壓力范圍 5.1～－101.3kPa
0.052～－1.033kgf/cm², 0.051～－1.013bar
0.74～－14.70psi, 38～－760mmHg
1.5～－29.9inHg

模擬度數盤顯示 LED度數盤顯示，顯示以約10%F.S.的步驟

工作狀態指示燈
(比較輸出1) 橙色LED(比較輸出1ON時亮起)

工作狀態指示燈
(比較輸出2) 綠色LED(比較輸出2ON時亮起)

環
境
性
能 保護構造 IP40(IEC)

周?chē)鷾囟?/FONT> －10～＋50°C(注意不可結露、結冰)，存儲：－10～＋60°C

周?chē)鷿穸?/FONT> 35～85%RH，存儲：35～85%RH

耐電壓 AC1,000V 1分鐘，所有電源連接端子與外殼之間

絕緣電阻 所有電源連接端子與外殼之間，50MΩ以上，基于DC500V的高阻表

耐振動 頻率：10～150Hz，雙振幅：0.75mm，X,Y和Z各方向2小時

耐沖擊 加速度：100m/s²(約10G)，X，Y和Z各方向3次

溫度特性 超過周?chē)鷾囟确秶?0～＋50°C,＋20°C時檢測壓力的±1%F.S.以?xún)?nèi)

壓力孔 標準型：RC(PT)1/8內螺紋，扁平型：RC(PT)1/8內螺紋，輕量型：M5內螺紋

材質 前蓋：ABS，后蓋：PPS(玻璃纖維加固)，顯示表面：丙烯
壓力孔附件：壓鑄鋅合金［輕量型：POM(玻璃纖維加固)，壓力孔：黃銅(鍍鎳)］

電纜 0.15mm² 5芯防油橡皮電纜，長2m

電纜延長 0.3mm²以上的電纜全長可延長至100m(符合CE標記時為10m以下)

重量標準型：約95g，扁平型：約120g，輕量型：約70g

附件 DPX-02(壓力孔六邊形插頭)：1個(僅標準型)，壓力單位標簽：1個
注：
1)設定壓力范圍為設定值1(P-1)與設定值2(P-2)的可設定壓力范圍。
2)可設定范圍為設定值3(P-3)與設定值4(P-4)的可設定壓力范圍。它適用于自動參照功能，并且比額定壓力范圍寬。
3)請參閱PDF P.28“自動參照功能”的“ 時間表 ”。
I/O電路圖和線路圖

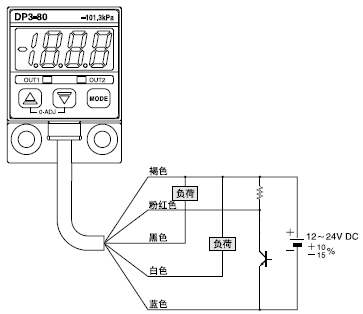

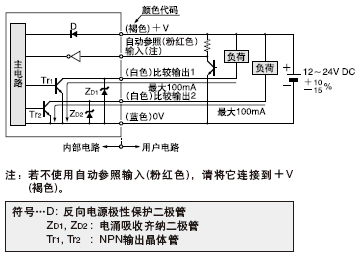

I/O電路圖

線路圖

使用指南

所有型號

· 該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。
· DP3系列設計為使用非腐蝕性氣體，請勿使用液體或腐蝕性氣體。

操作
· 若按MODE按鈕仍可進行設定，請確認是否開啟了按鈕鎖定功能。請注意持續按住MODE按鈕，放開該按鈕即啟動了按鈕鎖定功能。
· 若使用窗式比較模式，使設定值1(P-1)與設定值2(P-2)，設定值3(P-3)和設定值4(P-4)之間有3位以上差別。0～2位差別內無輸出。
接線
· 請確認在電源關閉狀態下進行接線。
· 請確認電源電壓在額定范圍內變化。
· 如果電源是由商用開關調節器提供，請確保電源機架接地端子(F.G.)接地。
· 如果在該傳感器附近使用產生噪音的設備(開關調節器、轉換發動機等)，請將設備機架接地端子(F.G.)接地。
· 請勿將電線與高壓線或電源線一起或在同一管線內運行線路，這可能會由于感應而引起故障。
符合CE的使用條件
· DP3系列是符合EMC指定的CE適用品。該產品在免疫力方面使用的協調標準為EN 61000-6-2和符合此標準的下列條件。
條件
· 傳感器與相連接的電源之間的距離不超過10m。
· 與傳感器相連接的信號線的長度請控制在30m以?xún)?nèi)。
其他
· 請?jiān)陬~定壓力范圍內使用。
· 外加壓力不能超過耐壓力值。否則橫隔膜會受損，并可能引起錯誤操作。
· 電源接通后的短時間(0.5秒)內，請勿使用。
· 避免灰塵、污垢和水蒸氣。
· 請勿將傳感器與水、油、油脂或有機溶液，如稀釋劑等直接接觸。
· 請勿將電線等插入壓力孔。否則橫膈膜會受損，并可能引起錯誤操作。
· 請勿使用點狀或尖狀物體操作按鈕。
功能說明

序號 說明 功能

1 3 1/2位LED顯示(紅色) 顯示檢測壓力值，設定，錯誤信息及按鈕鎖定狀態。

2 比較輸出1工作狀態指示燈(綠色) 比較輸出1ON時亮起。

3 比較輸出2工作狀態指示燈(綠色) 比較輸出2ON時亮起。

4 增加按鈕() · 在初始設定模式中，按下按鈕改變?cè)O(shè)定位數。
· 在設定值1～4模式中，按下按鈕改變?cè)O(shè)定值，如果是正壓型傳感器將設定值設定至高壓力，如果是負壓型傳感器將設定值設定至高負壓。
· 在檢測模式，如果按鈕持續按住4秒以上，將顯示峰值。

在
檢
測
模
式
下
，
如
果
同
時
按

下
兩
個
按
鈕
，則
進
行
零

調
節
。

5 減小按鈕() · 在初始設定模式，按下按鈕改變?cè)O(shè)定情況。
· 在設定值1～4模式，按下按鈕改變?cè)O(shè)定值，如果是正壓型傳感器將設定值設定至低壓力，如果是負壓型傳感器將設定值設定至低負壓。
· 在檢測模式，如果按鈕持續按住4秒以上，將顯示谷值。

6 模式選擇按鈕() · 每按一下從選擇模式進入檢測模式，設定值1(P-1)至設定值4(P-4)設定模式。
· 在檢測模式，如果按鈕持續按住約3秒，按鈕鎖定可設定/解鎖。
·在檢測模式，如果按下增加按鈕()時按下模式選擇按鈕，進入初始設定模式。

錯誤信息
·當出現錯誤，請按以下步驟操作。

錯誤信息 原因 正確操作

由于短路形成的過大電流。關閉電源開關，檢查負荷。

在零調節過程中，施加壓力。壓力孔的外加壓力須由大氣壓力傳遞，零調節也需重新進行。

正壓型外加壓力超過可顯示壓力范圍最大極限。外加壓力須在額定壓力范圍內。

負壓型外加壓力超過可顯示壓力范圍最小極限。

正壓型外加壓力超過可顯示壓力范圍最小極限。

負壓型外加壓力超過可顯示壓力范圍最大極限。

壓力單位變化標簽
· 初始設定模式中，選擇除“kPa”()或“MPa”()之外的壓力單位，與所選單位相應的標簽(附件)應貼在如下圖所示位置。

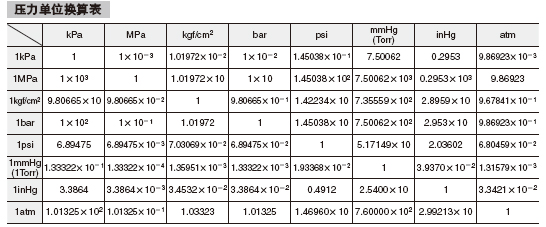

壓力單位的換算
· DP3系列中，不同單位的換算可自動通過改變壓力單位的設定來完成。然而，這個換算可通過乘以右表給出的系數而得。
換算步驟
· 例如，如果2kPa要用kgf/cm²表示,由于1kPa＝1.01972×10^-2kgf/cm²,2kPa變?yōu)?×1.01972×10^-2 ≈ 0.020kgf/cm²。

設定

· 如果設定了按鈕鎖定，請?jiān)诓僮靼粹o前解鎖。
(操作步驟請參閱PDF P.29“按鈕鎖定功能”。)
· 所有輸出模式均可有設定值1～4(P1～P4)。
· 對于正壓型傳感器，分別根據設定值1(P-1)與設定值3(P-3)，設定值2(P-2)與設定值4(P-4)只能設定為高壓力。
對于負壓型傳感器，分別根據設定值1(P-1)與設定值3(P-3)，設定值2(P-2)與設定值4(P-4)只能設定為高負壓。
· 自動參照功能只適用于設定值3(P-3)和設定值4(P-4)。
· 設定值5(P-5)為自動參照輸入值。若無自動參照輸入，則設定值5(P-5)為零。
· 狀態被設定儲存在EEPROM中。請注意EEPROM有一定使用期限，改寫操作循環只限于10萬次以?xún)?nèi)。由于自動參照輸入值[設定值5(P-5)]未寫入EEPROM，因此不包括在改寫操作循環周期內。

設定步驟

1 零調節
· 當壓力孔打開時將顯示壓力調整至零。
· 接通電源后，傳感器自動進入檢測模式。
· 使壓力孔處于大氣壓力下(如，無外加壓力情況下)，同時持續按下增加和減小按鈕。
· 當松開手指，顯示000，零調節完成，傳感器回到檢測模式。

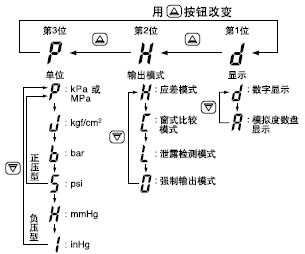

2 初始設定
· 設定比較輸出的壓力“單位”、“顯示”和“輸出模式”。
· 在檢測模式中，按按鈕時，按下按鈕。
· 初始設定顯示。
· 如果傳感器第一次使用，顯示PHd。
· 可設定數位閃爍。
· 當按按鈕時可設定數位改變。
· 當按按鈕時，設定改變。

· 若輸出模式被設定為窗式比較模式()，設定壓力值，使設定值1(P-1)與設定值2(P-2)，設定值3(P-3)，設定值4(P-4)之間有3digits以上差別。同樣，若輸出模式被設定為泄漏檢測模式()，設定壓力值，使設定值3(P-3)與設定值4(P-4)之間有3digits差別。但單位設定在“psi”()時，差別應在6digits以上。

3 壓力值設定
· 比較輸出的設定值1～4(P-1～P-4)

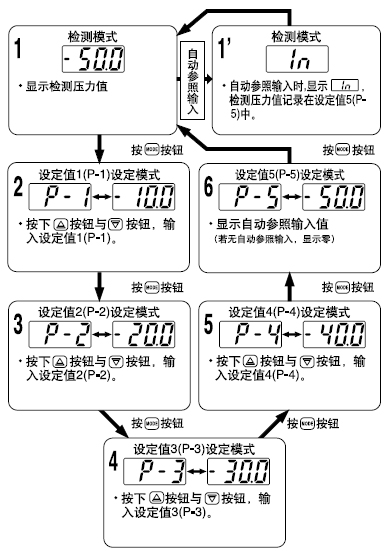

· 每按一下按鈕，模式交替變化，設定值1(P-1)設定模式，設定值2(P-2)設定模式，設定值3(P-3)設定模式，設定值4(P-4)設定模式，設定值5(P-5)顯示模式與檢測模式。

· 僅當輸出模式為應差模式(H)，窗式比較模式(C)或泄漏檢測模式(0)時可設定壓力值。若輸出模式為強制輸出模式(L)時，請勿設定壓力值。

自動參照功能
原理

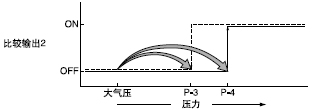

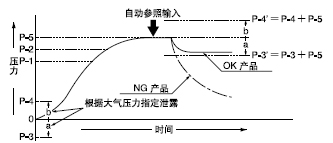

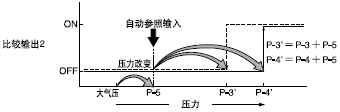

· 自動參照功能通過自動參照輸入時測量的壓力值作為基準壓力而修正比較輸出2的設定值3(P-3)和設定值4(P-4)。
<自動參照輸入前>

· 無自動參照輸入時，大氣壓作為設定值3(P-3)和設定值4(P-4)的基準壓力。
<自動參照輸入后>

· 自動參照輸入時，此刻檢測得的壓力值暫時被記錄為設定值5(P-5)并成為基準壓力。
· 設定值5(P-5)作為基準壓力，設定值3(P-3)和設定值4(P-4)分別自動修正為“設定值3(P-3)＋設定值5(P-5)”和“設定值4(P-4)＋設定值5(P-5)”。
注：1) 由于電源切斷及初始化而使用基準壓力值時，請?jiān)俅芜M(jìn)行自動參照輸入。

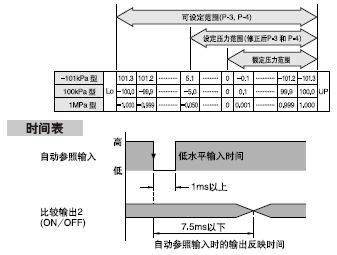

可設定范圍和修正后的壓力設定范圍
· 設定值3(P-3)和設定值4(P-4)的可設定范圍寬于額定壓力范圍，以符合自動參照功能。

· 自動參照輸入時，若修正設定值超過設定壓力范圍，設定值自動修正至設定壓力范圍內。因此，請注意不要超過設定壓力范圍。

· 自動參照輸入變低后維持壓力在持續水平上至少1ms。若在短暫狀態中使用，將引起錯誤工作。
· 自動參照輸入變低后使用比較輸出2至少7.5ms。
· 自動參照輸入時，顯示在31／2數字LED顯示屏約1秒，當時暫時被儲存在設定值5(P-5)，設定值3(P-3)和設定值4(P-4)中的壓力被修正。
· 自動參照輸入后，設定值5(P-5)，修正設定值3(P-3)和設定值4(P-4)未儲存在EEPROM，電源關閉時刪除。
· 電源再次打開時，自動參照輸入值[設定值5(P-5)]設定為0。
· 不會顯示修正設定值3(P-3)和設定值4(P-4)，但可顯示自動參照輸入值[設定值5(P-5)］。
· 若不使用自動參照輸入(粉紅色)，確保連接至＋V(褐色)。

應用舉例
(1) PCB安裝部件吸入確認(使用應差模式)
· 因吸口種類，吸入噴嘴，基準壓力改變等引起的壓力判斷錯誤自動參照功能將忽略。
· 比較輸出2進行PCB安裝部件吸入確認，基于自動參照功能，吸入噴嘴錯誤同時由比較輸出1檢測。

<檢測方式>
1. PCB安裝部件未被吸入時通過使自動參照輸入變“低”，記錄在設定值5(P-5)，設定值3(P-3)和設定值4(P-4)中的基準壓力值被修正。
2. 應用自動參照輸入后比較輸出2進行吸入確認7.5ms以上。
(若吸入為OK，比較輸出2為ON，若為NG，比較輸出2為OFF。)
3. 吸口阻塞錯誤由比較輸出1設定檢測。
(若吸口為OK，比較輸出1為OFF，若為NG，比較輸出1為ON。)

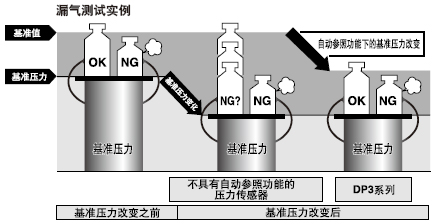

(2) PET瓶的漏氣測試(使用泄漏檢測模式)
· 通過使用自動參照功能，PET瓶?jī)?nèi)部壓力的分散影響可被忽略。
· 比較輸出1用于檢測內部壓力，比較輸出2用于檢測泄漏。因比較輸出1不受自動參照輸入功能影響，內部壓力的檢測以大氣壓力為參照。

<檢測方式>
1. PET瓶壓力增加，達到設定值2(P-2)時，比較輸出1變?yōu)镺N，內部緊密關閉。
2. 關閉內部壓力后，自動參照輸入變成“低”。內部壓力記錄在設定值5(P-5)作為參照值，設定值3(P-3)在設定值4(P-4)被修正。
3. 應用自動參照輸入后，泄漏由比較輸出2測量7.5ms以上
3. (若泄漏OK，則比較輸出2為ON，若為NG，則比較輸出2為OFF)

若是簡單漏氣測試，可直接將比較輸出1信號(下降信號)應用于自動參照輸入。

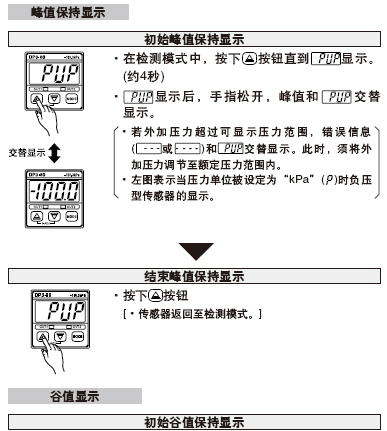

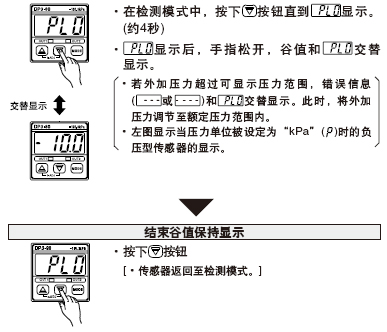

峰值＆谷值保持功能
· 峰值和谷值功能可顯示變化的測量壓力的峰值(正壓型傳感器的最大壓力值和負壓型傳感器的最大負壓值)和谷值(正壓型傳感器的最小壓力值和負壓型傳感器的最小負壓值)。
這些功能便于檢測壓力變化范圍或決定壓力設定的參照。

· 請注意當峰值和谷值不再顯示時會被刪除。
· 峰值和谷值顯示時比較輸出的反應時間變慢。

強制輸出模式
· 在初始設定時，如果輸出模式設定在強制輸出模式(0)，比較輸出1，2會強制保持在檢測模式的OFF狀態，不考慮設定值1～4(P1～P4)，因此，當想要不使用比較輸出而僅顯示壓力值時，這種模式很有用。

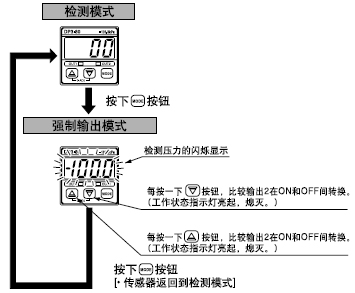

而且，如果按鈕操作是按以下步驟進行，比較輸出1，2會強制在ON或OFF間轉換，而不在壓力孔外加壓力。這便于比較輸出1，2的工作檢查或開始工作前的檢查。
[下圖是單位設定在“kPa”(P)的負壓型傳感器。]

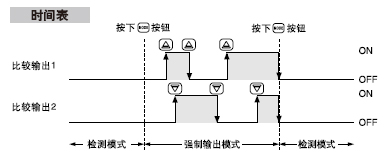

· 從其它模式變?yōu)閺?qiáng)制輸出模式(0)的時間內，比較輸出保持在OFF狀態。
· 即使在強制輸出模式中，比較輸出保持在ON狀態，當傳感器回到檢測模式時，強制進入OFF狀態。

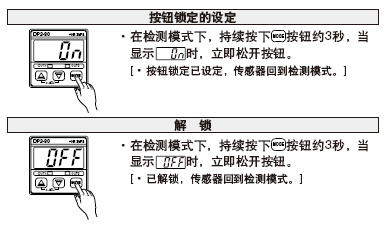

按鈕鎖定功能
· 按鈕鎖定防止在每個設定模式已設定狀態下的任何無意識的改變。

標準型

壓力引導方向設定

接管

安裝

· 壓力引導方向可通過拆除壓力孔附件和改變安裝方向來改變。六邊形插頭螺栓(長度：9mm以下)的緊固扭矩應在0.29N·m以下。
注：請確認用附帶的六邊形插頭將不用的壓力孔封閉。
· 當將六邊形插頭或耦合器連接到壓力孔時，用12mm的扳手卡住壓力孔的六邊形部分，并且緊固扭矩應在9.8N·m以下。同時，為防止泄漏，連接時在耦合器上繞上封帶。
· 當使用傳感器安裝支架安裝傳感器時，緊固扭矩應在1.2N·m以下。

尺寸(單位：mm)

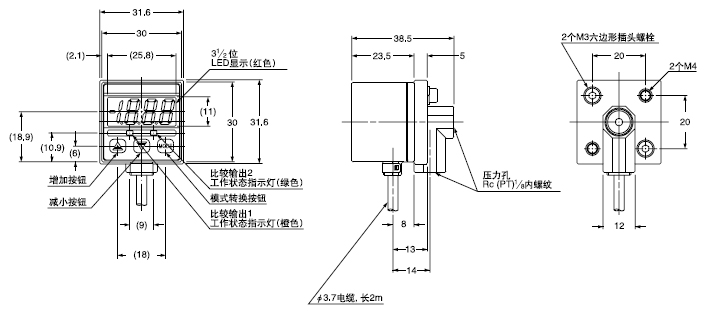

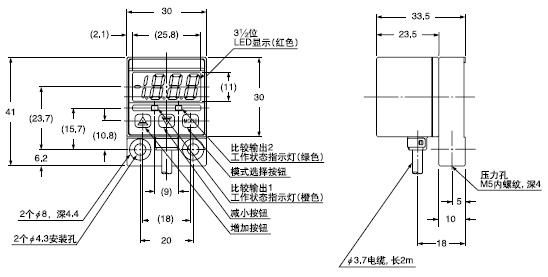

DP3-20 標準型
DP3-80 輕量型

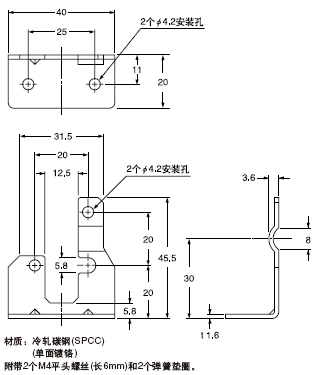

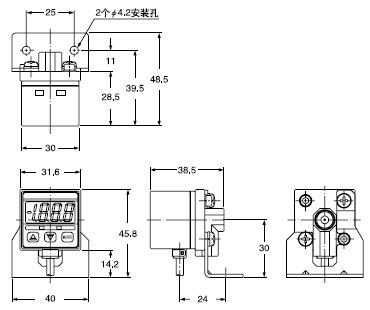

MS-DPX 用于標準型的傳感器安裝支架(另售)

裝配尺寸

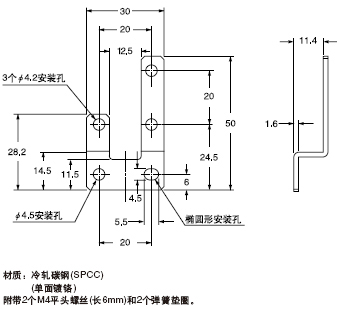

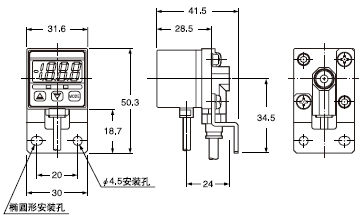

MS-DPX-4 用于標準型的倒裝式安裝支架(另售)

裝配尺寸

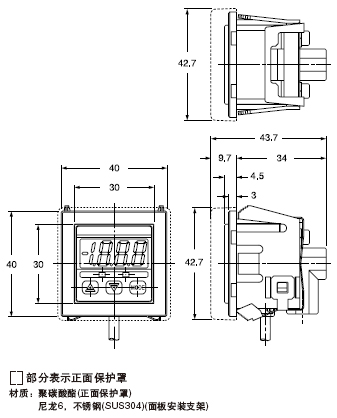

MS-DPX-2/DPX-04 用于標準型的面板安裝支架，正面保護罩(另售)

裝配尺寸

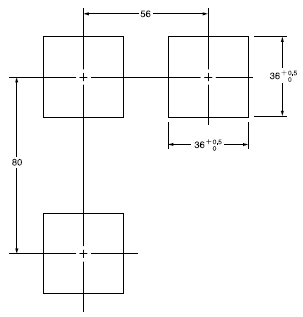

面板切口尺寸

注：面板厚度應在1～3.2mm之間。
