柔性省配線系統

S-LINK V

特點：面向未來的新一代省配線系統

產品特點：
想的省配線系統，可滿足FA現場的嚴格要求

由于自動化、無人化技術的深入發展，F(xiàn)A現場的各類傳感器及執行器越來越多。其中，以光電傳感器、接近傳感器和電磁閥為代表的開關量(ON/OFF)設備雖然簡單，但其使用量卻非常大，因此，它們?cè)陔姎庠O(shè)計及配線作業方面的工作量也越來越大。如何使不斷增加的開關量(ON/OFF)設備的配線作業更加簡便、快捷，同時又不占空間？ SUNX作為FA用傳感器制造商，向您推薦本公司優秀的省配線系統S-LINK V。

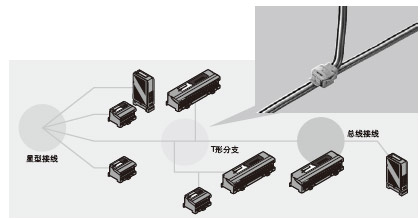

布局自由

值得信賴的基本性能

分支數沒有限制，更多的控制點數(最多512點、256節點)可以免受配線帶來的制約，使布局設計更容易。可靠而簡潔的通信協議使通信速度大幅度提高。通信距離最長可達800m(C模式時)。

靈活適應各類現場

通信模式分三級切換，即使現場、裝置發生變更，也無需更換新機型。

實現了多點化控制

輸入、輸出的最大控制點數可達512點。另外，連接節點數為256個。輸入輸出單元有1、2、4、8、16、32點的產品，機型豐富，可根據所連接輸入輸出設備的臺數有效配置控制裝置。

減輕技術人員的設計負擔以及現場的接線作業量

采用節省施工的壓接式連接器，在任何位置都可形成T形分支，且沒有分支次數的限制。沒有干線、支線的區別以及分支次數的限制，可以采用搭接接線(總線接線)以及多分支接線(星形接線)。

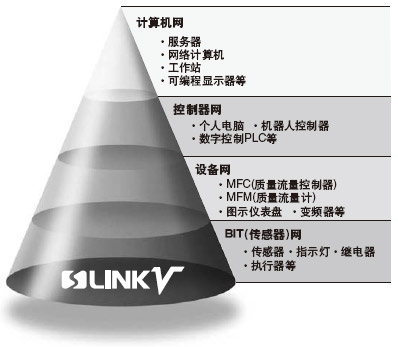

對上級網絡沒有限制，可實現BIT級網絡

使用PLC用輸入輸出連接器，可以連接國內外大多數PLC。另外，還備有PCI總線、ISA總線以及VME總線型的電腦控制用控制板。對所連接的上級總線沒有限制，還可以與目前在世界上頗為普及的開放式網絡(CC-Link、DeviceNet)連接。

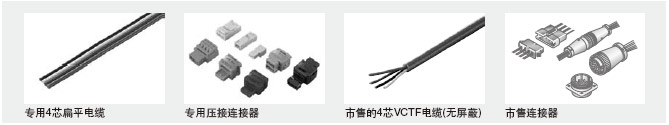

可以使用市售的電纜或連接器

為了節省施工，S-LINK V備有專用的4芯扁平電纜和壓接連接器。除此之外，還可以使用市售的4芯VCTF電纜(無屏蔽)和連接器，使您已經擁有的電纜能夠物盡其用。另外，在已經布好線的現場可以直接應用，無需重新布線，可大幅度降低成本和工作量。

所有機型均獲CE標志(EMC指令)認證

EMI標準EN 50081-2
EMS標準EN 50082-2、EN 61000-6-2
在噪聲多的FA現場，滿足CE標志(EMC指令)是最基本的條件。所有CE標志中，現場設備(傳感器)的要求最為嚴格。S-LINK V系列的所有設備均通過了與現場設備同等、甚至在其之上的試驗檢測。不僅可在國內使用，還可出口到國外，供海外客戶放心使用。

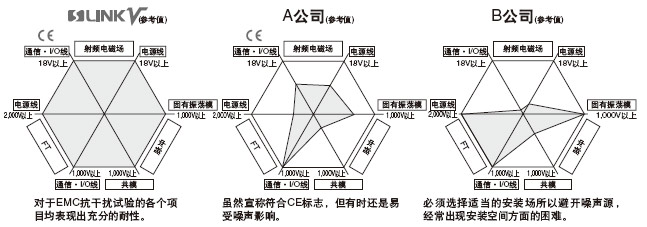

優秀的抗干擾性能

在以往簡單波形的基礎上進一步強化了通信的抗干擾性能。進一步提高了可靠性，且可確保施工的靈活性和布局的自由度。

注：

1) 該數據為本公司測量數據，并非各生產廠家公布的數據。
2) FT是First Transient Burst Noise的縮寫。

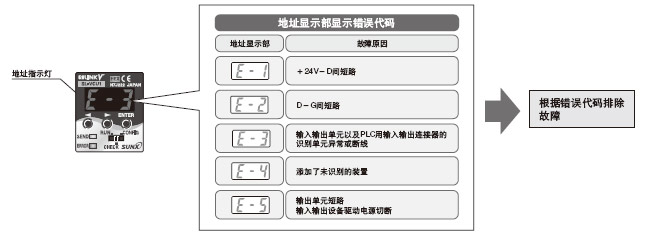

維護更方便

系統會始終監視通信狀況，即使萬一發生故障，也會輸出通知故障內容的錯誤代碼，便于及時采取對策，可迅速且準確地排除故障。每個錯誤代碼都對應相應的故障原因，即使是意外故障也能迅速查明原因。另外，由于采用了連接器連接，因故障而不得不更換輸入輸出設備時也非常方便。

簡單、牢靠的連接

備有各種壓接式連接器�？梢酝ㄟ^(guò)壓接式連接器簡單快捷地將S-LINK V輸入輸出設備接入干線，以及將傳感器等外接設備連接到S-LINK V輸入輸出單元�？梢栽谟砑友b置的地方立即接入設備，也便于設備的維護保養。

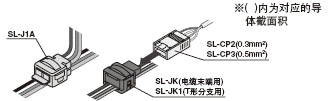

支線與干線的連接以及S-LINK V輸入輸出單元與干線的連接 外接設備和S-LINK V輸入輸出單元的連接

以單觸方式分接或延長4芯扁平電纜的壓接式連接器可大大減輕施工作業的負擔。另外，為了更準確、牢靠地實施壓接，還備有專用的壓接鉗，任何人都可簡單操作。

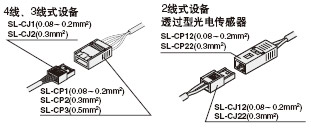

外接設備電纜的延長※( )內為對應的導體截面積

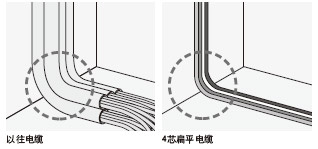

4芯扁平電纜的威力

柔性扁平電纜使接線更方便 還可節省電源線

無論是狹窄的機器內部的配線還是長生產線上的配線，帶狀4芯扁形電纜均可靈活應對，不受場所限制，使配線作業更輕松、更方便。亦可輕松實現配線的分支、延長和添加。 4芯扁平電纜由兩根信號線(白、黑)和兩根電源線(褐、藍)構成。這樣，分散在系統各處的輸入輸出單元以及外接設備的電源供給只需一根4芯扁平電纜即可完成。

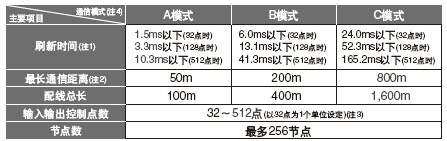

可分三級切換通信模式

只需通過控制器上的操作就可以選擇系統整體的通信模式。通信模式分為A、B、C三個級別，無需根據通信速度、系統規模選擇或變更控制器以及輸入輸出設備，可適應不同通信速度/通信距離所要求的不同環境。

注：

1) 刷新時間為最大(MAX)時的值。
2) 最長通信距離因接線用電纜的導體截面積以及連接節點數而異。
3) 控制板(SL-VISA、SL-VPCI、SL-VVMES2)可通過軟件最多設定為16個單位。
4) 通信過程中不能變更通信模式。

可沿用已有系統、節省配線

可選擇電源供給方式

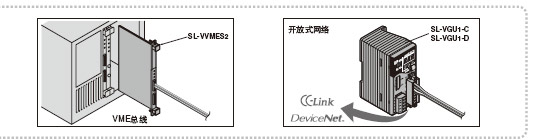

S-LINK V除了可與各公司生產的PLC連接，還可與電腦擴展插槽、開放式網絡等連接，可直接使用已有的PLC和電腦等設備，無需更換。即使控制形態發生變更，也只需更換控制器即可。在接入已有系統時，可大幅度節省配線、實現設備小型化、并提高布線布局的自由度。另外，還可以在不變更設備的情況下改變通信模式(通信速度/通信距離)，避免已經購買設備棄用造成浪費。

使用輸入輸出端子(SL-VTB□、SL-VTBP□)，通過短接片的連接與否，可自由選擇系統(S-LINK V)用電源和負載(輸入輸出設備)用電源的供給方式(統一供電還是分離供電)。

可供一供給系統(S-LINK V)用電源和負載(輸入輸出設備)用電源，能夠節省負載(輸入輸出設備)用電源的配線可分別供給系統(S-LINK V)用電源和負荷(輸入輸出設備)用電源，這樣雖然不以節省電源配線，但可以在不停止通信的情況下單獨停止輸入輸出設備的運行。

無故障、安全可靠

可在通信電纜中途拆裝單元

使用4芯扁平電纜和壓接式連接器，可以減少配線數量，從而減少錯誤接線以及斷線的機率。另外，S-LINK V的各單元均符合CE標志(EMC指令)。這說明本系統具有很強的抗干擾性，即使在條件惡劣的現場也能放心使用。

大型裝置經常是按單元分別在制造工廠或合作工廠生產。由于S-LINK V可以使用市售的連接器或轉接端子座在干線、支線的中途簡單斷開，因此可以在生產各單元時預先接好電氣接線，產品運至現場后只需安放好單元后進行S-LINK V的配線即可完成組裝。另外，由于可以單獨檢查各個單元的電氣接線，便于與合作工廠明確責任分擔。

無需專業知識

可通過模塊對應各種特需

通信是通過硬件進行，無需通過程序等進行通信控制。即便是在初次采用本系統的現場，也可以簡單運用。備有可通過原裝電路板對S-LINK V系統進行控制的控制模塊以及通過用戶自行準備的電路板連接輸入輸出設備的輸入輸出模塊。可以根據用戶需要合理引進應用。

減輕施工負擔、減少浪費、環保性能優秀

若采用4芯扁平電纜和壓接式連接器，可以省去電線皮剝離作業、壓接端子的壓接作業以及螺釘擰緊作業等等，大幅度縮短了施工時間。另外，連接器連接還可以使傳感器及單元的添加和變更更方便，從而縮短加工準備時間，提高裝置的制作效率，減輕現場作業人員的工作負擔。此外，無需多余的配線輔助材料(電纜、轉接端子座)，可減少綜合成本。不會產生電線皮等的垃圾，屬于環保型省配線系統。

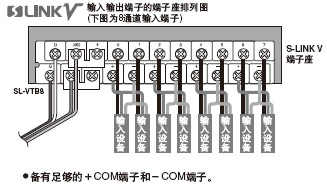

便于現場施工、易于連接的端子座

輸入輸出端子的端子座上有足夠的+COM端子和－COM端子，無須另行準備轉接端子座。

·沒有為連接2線式或3線式傳感器備有足夠的COM端子。(特別是很少有廠家配備+COM端子，不能連接3式傳感器。)

·需要用戶自行準備轉接端子座，必須重新連接到遠程I/O端子上，不能節省接線和施工作業。

縮短施工時間、節省施工經費

近年來，伴隨著生產向海外轉移，在海外安裝并調試設備的情況越來越多。因此，調試設備所需的時間就等于滯留時間，調試期間越長，所花費的費用也就越大。當然，在國內調試設備也是同樣的道理。S-LINK V可以在短時間內完成設備的調試，大幅度減少電氣施工的費用。

支持系統的快速調試

可操作和監控系統內連接的所有單元�？梢钥焖賹�(duì)設置在遠處的輸入輸出設備進行調試(I/O檢測)。

支持系統的快速調試

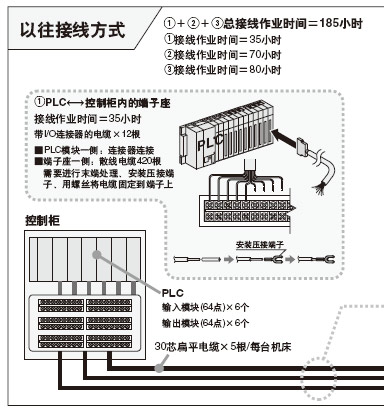

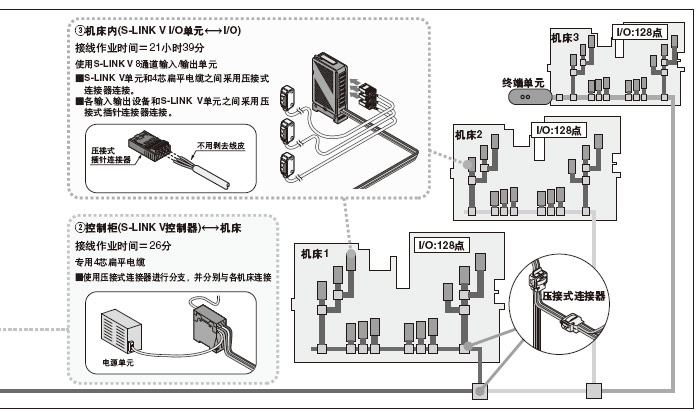

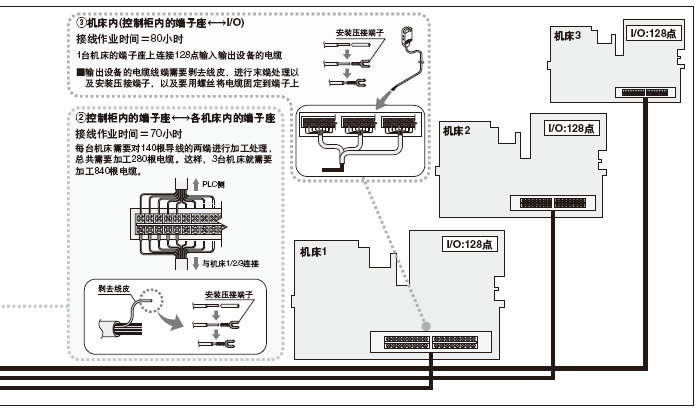

條件設定

■以控制柜和3臺機床為例估算其接線作業量。
■控制柜和各機床的距離分別為10m、15m、20m。
■各機床的輸入輸出點數均為128點。
整個系統為384點。

估算結果

使用S-LINK V可提前161小時18分(約20天※)完成作業※每天8小時

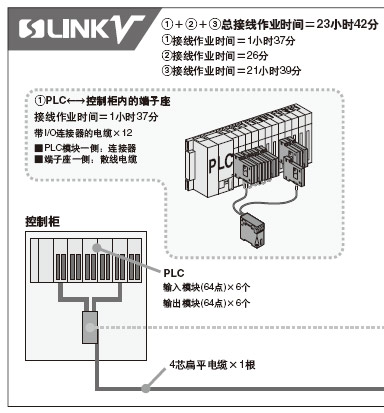

接線作業時間

○使用S-LINK V時：23小時42分
●采用以往接線方式時：185小時

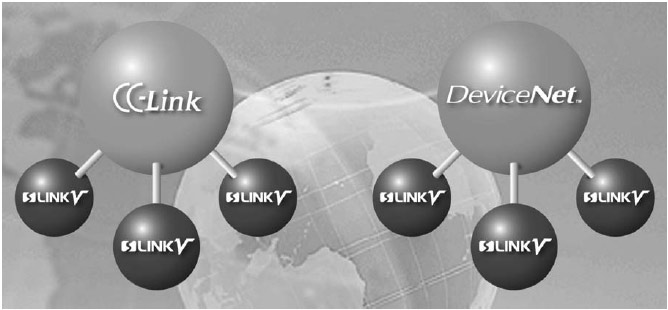

支持各種開放式網絡

各種開放式網絡構筑的裝置出口到海外或有用戶指定要求時，S-LINK V的輸入輸出設備不作任何變更，只需要將S-LINK V的控制器替換為網關控制器，就可以立即直接連接CC-Link、DeviceNet等各類網絡。

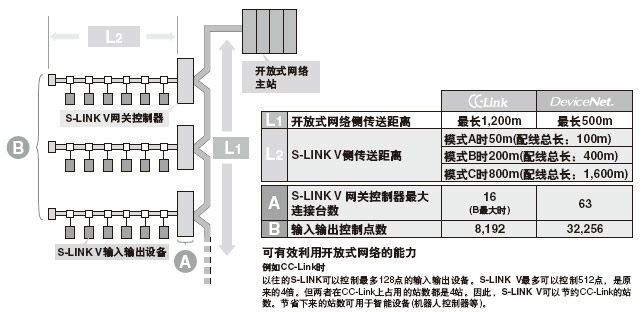

功能升級的開放式網絡

實現了開放式網絡連接設備點數和總接線長度的大幅度提升，可構建起長距離、多點傳送的網絡。

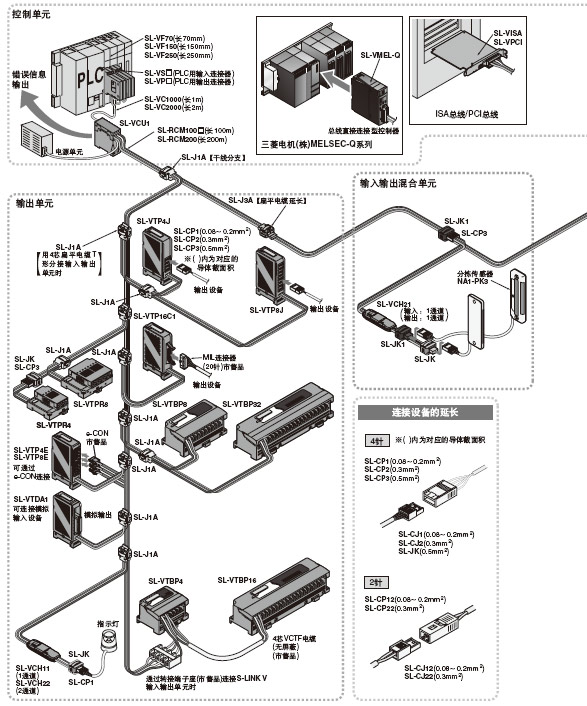

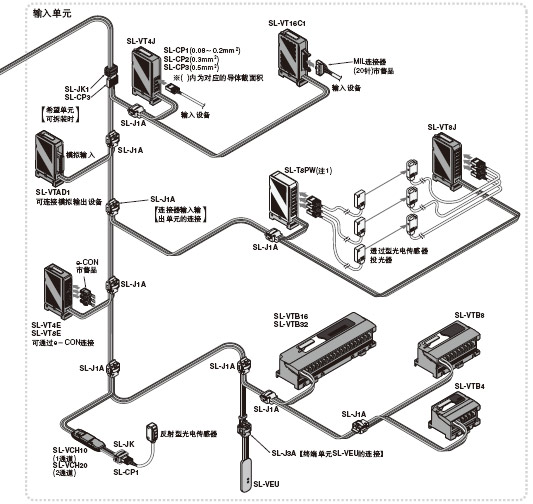

系統構成

注：1)可通過專用4芯扁平電纜供給+24V-0V的DC電源，因此可簡單連接透過型傳感器的投光器。節省施工作業量。

機種介紹:

用途

現在是300mm晶片的時代，清潔室內的省空間要求也越來越高。S-LINK V的輸入輸出單元都是小尺寸機型，并且竭力追求包括電源線在內的綜合性省配線效果，積極致力于減小設備的安裝空間。 HDD、DVD、手機等的生產設備需要面對更新?lián)Q代快和需求量激增的問題。S-LINK V是在所有方面均具備很高的靈活性和自由度的省配線系統，不僅可降低生產部門的作業工時，還可以減少開發設計部門的設計工時。 S-LINK V省配線系統的配線總長可達1,600m，即使是物流線等較長的生產線也能輕松應對。另外，所有機型均符合CE標志，抗干擾性能卓越且極其可靠。

訂購指南

控制單元

品名 形狀(注1) 型號 說 明

S-LINK V控制器 SL-VCU1 控制整個系統的信號通信。另外，常時監視信號通信線路，在發生斷線等異常時顯示可表明異常部位的錯誤地址。

ISA總線用S-LINK V控制板 SL -VISA(注2) 插入電腦的擴展插槽(ISA總線)，對S-LINK V系統進行控制。

PCI總線用S-LINK V控制板 SL-VPCI(注2) 插入電腦的擴展插槽(PCI總線)，對S-LINK V系統進行控制。

VME總線用S-LINK V控制板 SL-VVMES2 直接連接VME總線線路，對S-LINK V系統進行控制。裝有2個可以連接512點輸入輸出設備的端口，總共最多可控制1,024點的輸入輸出設備。

支持開放式網絡的

S-LINK V網關控制器

SL-VGU1-C 是支持CC-Link協會提倡的開放式網絡CC-Link的S-LINK V網關控制器。

SL-VGU1-D 是支持ODVA協會提倡的開放式網絡DeviceNet的S-LINK V網關控制器。

三菱電機(株)MELSEC-Q系列用

總線直接連接型控制器
SL-VMEL-Q 直接連接在三菱電機(株)MELSEC-Q系列的基本單元上，對S-LINK V系統進行控制。

注：
1) 帶“ ”標識的機型符合CE標志(EMC指令)。
2) 未附帶驅動軟件。驅動軟件請從本公司的Web主頁(http://www.sunx.jp)上下載。

控制單元

品名 形狀(注1) 型號 說 明

終端單元 SL-VEU 請連接在干線的末端。1個系統至少需要1個。使用附帶的DIN導軌安裝配件MS-CH，可以將其安裝在DIN導軌上。DIN導軌安裝配件可用小螺釘固定。

注：
1) 帶“ ”標識的機型符合CE標志(EMC指令)。

PLC外圍設備

品名 形狀(注1) 型號 說 明

輸入輸出 適合廠家 適合PLC 適合輸入模塊(注4) 適合輸出模塊(注4)

PLC用輸入連接器

PLC用輸出連接器

是內置串行→并行
并行→串行轉換功能的連接器。輸入、輸出點數：32點/個直接連接到各公司PLC的輸入輸出模塊(NPN輸入、輸出型)，使PLC和S-LINK V控制器之間進行通信。
SL-VS1 SL-VP1 松下電工(株)
FPΣ

(除FPG-C32T)
FPG-XY64D2T
(X側) FPG-XY64D2T
(Y側)

FP2 FP2-X32D2 FP2-Y32T

FP3、FP10S
FP10SH AFP33027-F AFP33487-F

東芝機械(株) TC200 TC64DI TC64DON

SL-VS2 SL-VP2 富士電機機器
制御(株) NS系列 NS-X64-1
NS-XY64-1(X側)
NS-Y64-T1
NS-XY64-1(Y側)

F55 NV1X3204
NV1X3204-W
NV1X3206 NV1Y32T05P1

F70 NC1X3204
NC1X3204-3
NC1X3206
NC1X6404
NC1X6406
NC1W6406T(X側) NC1Y32T05P1
NC1Y64T05P1-1
NC1W6406T(Y
側)

F80H、F120H
F120S
F140S
F15XS FTU125A
FTU126A
FTU127C
FTU612A(X側) FTU222A
FTU227C
FTU612A(Y側)

SL-VS3 SL-VP3 三菱電機(株) AnS A1SX41、A1SX41-S1
A1SX42、A1SX42-S1
A1SH42(X側)
A1SH42-S1(X側) A1SY41
A1SY42
A1SH42(Y側)
A1SH42-S1(Y側)

AnN、AnA、AnU、 QnA、QnAs AX42
AH42(X側) AY42
AH42(Y側)

Q QX41、QX42
QH42P(X側) QY41P、QY42P
QH42P(Y側)

A2CJ AJ35TC1-32D AJ35TC1-32T

富士電機機器
制御(株) SX系列 NP1X3206-W
NP1X6406-W NP1Y32T09P1
NP1Y64T09P1

SL-VS4 SL-VP4 Sharp
Manufacturing
System(株) JW20
JW20H
JW30H JW-234N
JW-264N JW-232S
JW-262S

JW50H JW-34NC
JW-64NC JW-32SC
JW-62SC

SL-VS5 SL-VP5 歐姆龍(株) CJ1系列 CJ1W-ID231
CJ1W-ID261
CJ1W-MD261(X側) CJ1W-OD231
CJ1W-OD261
CJ1W-MD261(Y側)

CS1 CS1W-ID231
CS1W-ID261
CS1W-MD261(X側) CS1W-OD231
CS1W-OD261
CS1W-MD261(Y側)

CVM1、CV
C500、C1000H
C2000H C500-ID219 C500-OD213

C200H
系列 C200H-ID216
C200H-ID217 C200H-OD218
C200H-OD219

CQM1 CQM1-ID213 CQM1-OD213

橫河電機(株) FA500 XD64-6N
WD64-6N(X側) YD64-1A
WD64-6N(Y側)

FA-M3
FA-M3R F3XD32-3N
F3XD64-3N F3YD32-1A
F3YD64-1A

(株)日立制作所 EH-150系列 EH-XD32 EH-YT32

(株)東芝 T3 DI-335、DI-335H DO-335

(株)安川電機 GL20、GL40S
GL60S、GL60H
GL70H - B2604

SL-VS6 SL-VP6 (株)日立制作所 H系列 XDC24D2H
XDC24D3H YTR24DH
YTR24D3H

SL-VS7 - (株)安川電機 GL20、GL40S
GL60S、GL60H
GL70H B2605 -

SL-VS8 SL-VP8 Rockwell
International
Japan(株)
(Allen-Bradley) SLC500 1746-IV32 1746-OV32

連接器鏈路電纜 SL-VF70 長70mm PLC用輸入輸出連接器相互連接的電纜。

SL-VF150 長150mm

SL-VF250 長250mm

控制電纜 SL-VC1000 長1m 連接PLC用輸入輸出連接器和S-LINK V控制器的電纜。

SL-VC2000 長2m

注：
1) 帶“ ”標識的機型符合CE標志(EMC指令)。
2) PLC用輸入、輸出連接器請使用富士通元件(株)的產品。其中，SL-VS1、SL-VS6、SL-VS8、SL-VP1、SL-VP6以及SL-VP8為MIL連接器。
3) PLC用輸入、輸出連接器只能與S-LINK V控制器SL-VCU1連接。
4) X、Y側分別表示輸入、輸出混合模塊的輸入、輸出連接器。
5) 連接器保護蓋附帶于PLC用輸入、輸出連接器上。
6) 連接器鏈路電纜以及控制電纜在CE標志的對象范圍外。

輸入、輸出設備

品名 形狀(注1) 型號 說 明

單通道輸入單元 SL-VCH10 NPN輸入1點 分散的少點數I/O可以1通道為單位簡單連接。與I/O連接可以使用壓接式連接器，能省去接線的麻煩。

雙通道輸入單元 SL-VCH20 NPN輸入2點

雙通道輸入、輸出(混合)單元 SL-VCH21 NPN輸入、輸出
各1點

單通道輸出單元 SL-VCH11 NPN輸出1點

雙通道輸出單元 SL-VCH22 NPN輸出2點

繼電器輸出端子
4點繼電器

輸出端子
SL-VTPR4 繼電器輸出4點 可連接最大3A的大容量負載。
8點繼電器輸出繼電器可逐個通道簡單更換。

8點繼電器

輸出端子
SL-VTPR8 繼電器輸出8點

連接器輸入、輸出單元 4通道連接器
輸入單元 SL-VT4J NPN輸入4點 用壓接式插針連接器可以簡單連接4點或8點以下的輸入、輸出設備。
另外，輸出單元具有輸出保持功能，當信號通信線路發生異常時，可以保持異常之前的輸出狀態。

8通道連接器
輸入單元 SL-VT8J NPN輸入8點

4通道連接器
輸出單元 SL-VTP4J NPN輸出4點

8通道連接器
輸出單元 SL-VTP8J NPN輸出8點

16通道 MIL
連接器輸入單元 SL-VT16C1 NPN輸入16點 可以通過MIL連接器連接，因此盡管尺寸小，卻能連接16點的輸入或輸出設備。另外，輸出單元具有輸出保持功能，當信號通信線路發生異常時，可以保持異常之前的輸出狀態。

16通道 MIL
連接器輸出單元 SL-VTP16C1 NPN輸出16點

對應e-CON的連接器輸入、輸出單元
4通道連接器
輸入單元 SL-VT4E NPN輸入4點 通過e-CON可以簡單連接4點或8點以下的輸入、輸出設備。
另外，輸出單元具有輸出保持功能，當信號通信線路發生異常時，可以保持異常之前的輸出狀態�！B接器請另行購買市售的e-CON規格產品。

8通道連接器
輸入單元 SL-VT8E NPN輸入8點

4通道連接器
輸出單元 SL-VTP4E NPN輸出4點

8通道連接器
輸出單元 SL-VTP8E NPN輸出8點

輸入、輸出端子 輸入端子 SL-VTB4 NPN輸入4點 可以連接4點、8點、16點、32點輸入設備的輸入端子。每?jī)蓚€(gè)通道配有輸入設備用的電源端子，可以實現簡潔的配線。(注3)

SL-VTB8 NPN輸入8點

SL-VTB16 NPN輸入16點

SL-VTB32 NPN輸入32點

輸出端子 SL-VTBP4 NPN輸出4點 可以連接4點、8點、16點、32點輸出設備的輸出端子。另外，輸出單元具有輸出保持功能，當信號通信線路發生異常時，可以保持異常之前的輸出狀態。

SL-VTBP8 NPN輸出8點

SL-VTBP16 NPN輸出16點

SL-VTBP32 NPN輸出32點

注：
1) 帶“ ”標識的機型符合CE標志(EMC指令)。
2) 和設備連接時建議使用松下電工(株)生產的帶MIL連接器的電纜。使用前請先將20芯連接器一側接入16通道單元。詳情請向本公司咨詢。

與松下電工(株)MIL連接器連接用繼電器端子的插針排列一致。詳情請向本公司咨詢。3) 4點、8點、16點單元。

品名 形狀(注1) 型號 說 明

模擬輸入單元 SL-VTAD1 模擬輸入1點 可在測量位置將模擬信號轉換為數字信號。能盡量縮短模
擬配線，因此可抑制因電壓下降造成的測量數據不穩定。

模擬輸出單元 SL-VTDA1 模擬輸出1點 可將數字信號轉換為模擬信號。
可統一進行電-氣調壓閥的控制以及電機控制，能節省接線。

注：1) 帶“ ”標識的機型符合CE標志(EMC指令)。

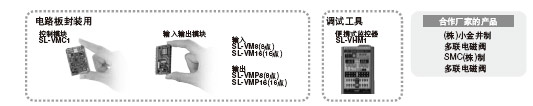

電路板封裝用模塊

品名 形狀(注1) 型號 說 明

控制模塊 SL-VMC1 可將已有原裝電路板作為S-LINK V控制器使用。

輸入、輸出

模塊
SL-VM8 NPN輸入8點 可將已有原裝電路板作為S-LINK V的輸入、輸出單元使用。
請根據輸入、輸出設備的連接點數進行選擇。

SL-VM16 NPN輸入16點

SL-VMP8 NPN輸出8點

SL-VMP16 NPN輸出16點

注：1) 帶“ ”標識的機型符合CE標志(EMC指令)。

連接器

品名 形狀(注1) 型號 說 明

壓接式連接器 SL-J1A<, BR>(灰色) 可T形分接專用扁平電纜。0.5mm²對0.5mm²用

電纜延長用
壓接式連接器
SL-J3A
(黑色) 專用扁平電纜延長用壓接式連接器。0.5mm²對0.5mm²用

電纜末端用
壓接式連接器 SL-JK
(天藍色) 使用壓接式插針連接器(SL-CP □ )，在專用扁平電纜(0.5mm² 4 芯) 的末端連接輸入輸出設備時使用的壓接式連接器。

T形分支用
壓接式連接器 SL-JK1
(藍色) 使用壓接式插針連接器(SL-CP □ )，在專用扁平電纜(0.5mm² 4 芯) 的中途連接輸入輸出設備時使用的壓接式連接器。

4針壓接式
插孔連接器 SL-CJ1
(白色) 0.08～0.2mm²(導體截面積)用導線外徑：φ 0.7～φ 1.2mm 與壓接式插針連接器SL-CP1以及SL-CP2連接時使用的壓接式插孔連接器。

SL-CJ2
(黑色) 0.3mm²(導體截面積)用導線外徑：φ 1.1～φ 1.6mm

4針壓接式
插針連接器 SL-CP1
(白色) 0.08～0.2mm²(導體截面積)用導線外徑：φ 0.7～φ 1.2mm 連接器輸入輸出單元SL-VT4J/SL-VT8J、SLVTP4J/SL-VTP8J與輸入輸出設備連接，以及壓接式連接器SL-JK/SL-JK1與S-LINK V輸入輸出單元連接時使用的壓接式插針連接器。

SL-CP2
(黑色) 0.3mm²(導體截面積)用導線外徑：φ 1.1～φ 1.6mm

SL-CP3
(青綠色) 0.5mm²(導體截面積)用導線外徑：φ 1.7～φ 2.5mm

注：1) 關于是否符合UL標準，請向本公司咨詢。

附件

·NPS-CV(SL-VCU1用保護罩)

·MS-SL-2(連接器輸入、輸出單元用安裝座)

附件
連接器輸入、輸出單元/8分支連接器抽頭用安裝配件

品名 型號 說 明

連接器輸入、輸出單元/8分支連接器抽頭用安裝配件 MS-DIN-3 DIN導軌安裝配件，可安裝在SL-VT□J、SL-VT□E、SL-VTAD1以及SL-T8PW的安裝座上。

·MS-DIN-3

其他

品名 形狀(注1) 型號 說 明

便攜式監控器 SL-VHM1 可操作和監控S-LINK V系統上連接的所有單元，并能快速對輸入輸出設備進行調試(I/O檢查)。

8分支連接器抽頭 SL-T8PW 可由專用4芯扁平電纜供給＋24V－0V的DC電源，因此可通過連接器簡單連接最多8臺透過型傳感器的投光器。

2針型壓接式插孔連接器 SL-CJ12
(白色) 0.08～0.2mm²(導體截面積)用導線外徑：φ 0.7～φ 1.2mm 最適合2線式設備及透過型光電傳感器的投光器的電纜轉接。

SL-CJ22
(黑色) 0.3mm²(導體截面積)用導線外徑：φ 1.1～φ 1.6mm

2針型壓接式插針連接器 SL-CP12
(白色) 0.08～0.2mm²(導體截面積)用導線外徑：φ 0.7～φ 1.2mm

SL-CP22
(黑色) 0.3mm²(導體截面積)用導線外徑：φ 1.1～φ 1.6mm

專用4芯扁平電纜 SL-RCM100 長度100m D線白：1 S-LINK V/S-LINK專用的扁平電纜。導體截面積：0.5mm² 4芯外徑：φ 2.5mm×4

SL-RCM100-PK D線白/粉紅：2

SL-RCM100-GN D線白/綠：3

SL-RCM100-GY D線白/灰：4

SL-RCM200 長度200m D線白：5

專用4芯絕緣橡皮電纜 SL-CBM100 長度100m 專用4芯絕緣橡皮電纜。導體截面積：0.5mm²外徑：φ 7.4mm(不能使用壓接式連接器)

SL-CBM200 長度200m

專用壓接鉗 SL-JPS 可實現壓接式連接器(SL-J□)的快速壓接。

專用高性能壓接鉗 SL-JPD 裝備有棘輪機構，可實現壓接式連接器(SL-J□)方便而又快速的壓接。

SL-CP3專用壓接鉗 SL-JPE 可實現4針壓接式插針連接器(SL-CP3)的快速壓接。

壓接式插孔/插針連接器用壓接鉗 SL-JPC 可實現壓接式插孔連接器(SL-CJ□)和壓接式插針連接器[SL-CP1/CP2以及SL-CP12/CP22]的快速壓接。

地址標簽 SL-VMA1-SET 地址標簽4種顏色(白色、粉紅色、綠色、灰色)為1套。多系統使用時，可利用標簽使系統一目了然。

SL-VCH□用DIN導軌安裝配件 MS-CH×10 將輸入、輸出單元SL-VCH系列安裝到DIN導軌上使用的安裝配件。也可以用小螺釘固定。(用小螺釘固定時，請另行準備2顆M4盤頭小螺釘。)

SL-VCH□用支架 MS-SLH 安裝輸入、輸出單元SL-VCH系列時使用的支架。
(請另行準備2顆M4盤頭小螺釘。)

注：

1) 帶“ ”標識的機型符合CE標志(EMC指令)。
2) 關于是否符合UL標準，請向本公司咨詢。

使用指南

· 請勿將本產品作為保障人身安全的檢測裝置使用。
· 欲進行以保障人身安全為目的的檢測，請使用符合OSHA、ANSI以及IEC等各國有關人身安全保障的法律和標準的產品。
· 基于安全保護的考慮，請不通過S-LINK V系統，處理與安全相關的信號及緊急停止電路等。
· 接觸本產品前，請務必去除人體所帶的靜電。否則，可能因人體所帶的靜電導致產品的損壞。

本產品不具備以防止事故和保護安全為目的的控制功能。
為確保萬無一失，與安全相關的信號及緊急停止電路等應不通過S-LINK V系統來處理信號。
·柔性省配線系統S-LINK V與傳感器及省配線系統S-LINK不兼容，不能將兩種產品混合使用，請充分注意。(但，專用4芯扁平電纜、連接器類以及壓接鉗類、8分支連接器抽頭SL-T8PW可以通用。)

国产精品久久久久久久久软件,国产成人久久久精品二区三区,国产成人无码一区二区三区在线 ,大又大粗又爽又黄少妇毛片,国产精品成人aaaaa网站

S-LINK V

布局自由

值得信賴的基本性能

靈活適應各類現場

實現了多點化控制

減輕技術人員的設計負擔以及現場的接線作業量

對上級網絡沒有限制，可實現BIT級網絡

可以使用市售的電纜或連接器

所有機型均獲CE標志(EMC指令)認證

優秀的抗干擾性能

維護更方便

簡單、牢靠的連接

4芯扁平電纜的威力

可分三級切換通信模式

可沿用已有系統、節省配線

可選擇電源供給方式

無故障、安全可靠

可在通信電纜中途拆裝單元

無需專業知識

可通過模塊對應各種特需

減輕施工負擔、減少浪費、環保性能優秀

便于現場施工、易于連接的端子座

縮短施工時間、節省施工經費

支持系統的快速調試

支持系統的快速調試

條件設定

估算結果

接線作業時間

支持各種開放式網絡

功能升級的開放式網絡

系統構成

用途

訂購指南

控制單元

控制單元

PLC外圍設備

輸入、輸出設備

電路板封裝用模塊

連接器

附件

·NPS-CV(SL-VCU1用保護罩)

·MS-SL-2(連接器輸入、輸出單元用安裝座)

附件

·MS-DIN-3

其他

使用指南

簡單、牢靠的連接

可沿用已有系統、節省配線

無故障、安全可靠

減輕施工負擔、減少浪費、環保性能優秀

便于現場施工、易于連接的端子座

縮短施工時間、節省施工經費

輸入、輸出設備

·MS-SL-2(連接器輸入、輸出單元用安裝座)
