中華工控網工控產品 → 神視ER-V系列超小型電離器
產品名稱: 神視ER-V系列超小型電離器
型 號: ER-V系列
價 格: 0.00
品 牌: 神視

收藏此產品     查看收藏

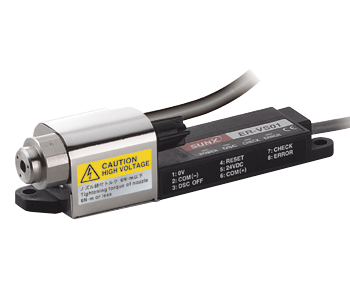

超小型電離器 高頻AC方式 ER-V系列
超小型電離器 高頻AC方式

ER-V系列

特點:電荷卸載的新款式。新款超小型·高性能電離器!

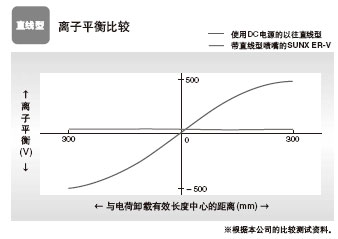

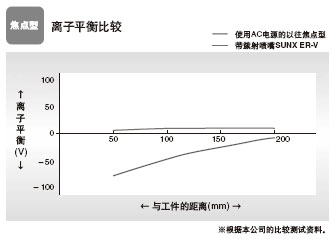

造就良好離子平衡

高頻AC電源的采用使離子平衡狀態極其穩定。因為離子平衡不受已有空氣壓力及設定距離的影響,設定以后無需任何繁瑣的調節。 電菏卸載時間(典型例)
電菏卸載時間(典型例)
造就良好離子平衡 造就良好離子平衡

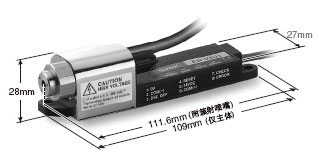

超小型設計,可在狹小的位置瞄準工件,進行有效的電荷卸載

109×27×28mm的超小規格主體,可容易組裝到裝置內部,或隨時安裝在設備上。并且,主體內置有高壓電源,除了電離器
外無需額外的安裝空間。
超小型設計,可在狹小的位置瞄準工件,進行有效的電荷卸載 超小型設計,可在狹小的位置瞄準工件,進行有效的電荷卸載

無需控制器的高功能

主體具有的豐富功能,都充分考慮到生產現場使用的簡便性,而且無需控制器。

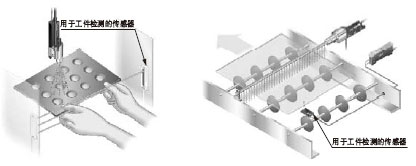

放電停止輸入

放電指示燈

可由外部設備的輸入信號使放電ON/OFF?捎脗鞲衅鞯葯z測工件,僅在需要時產生離子。 放電的ON/OFF狀態可通過LED指示燈確認,這可預先避免電源ON但卻沒有放電的異常情況。
放電停止輸入 放電指示燈

設計安全、維護簡單

簡易的放電針維護 業內首創

低耗電量及低電壓布線

放電針可從主體后部拔出,因此更換針時無需拆卸噴嘴。即使離子噴嘴靠近工件安裝,也可簡單進行維護。 電源電壓為DC24V,消耗電流僅為70mA。此外,無需高壓電纜可保證操作安全。
簡易的放電針維護 業內首創

安全的設計

放電針有噴嘴保護

具有“檢查功能”和“異常放電監控功能”,能自動提示放電針的清潔、更換時期,可預防異常放電導致的故障。各種功能都可以通過LED指示燈確認,并且還能利用各種功能的輸出,從外部對電離器的工作狀態進行監控。 放電針未暴露在外,無需擔心意外接觸,此外靠近金屬物體時也不用擔心漏電。
安全的設計 放電針有噴嘴保護

噴嘴品種齊全,可根據用途自由選擇

除簇射噴嘴、直線噴嘴外,還備有形狀保持管、傳導電子管,專用連接噴嘴已成系列。

自由彎曲,無需固定

自由切斷,隨意設置

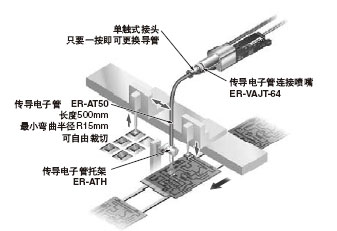

形狀保持管連接噴嘴ER-VAJK形狀保持管ER-VAK□導管可輕松彎曲,并能保持彎曲形狀,因此無需固定。同時,能從狹小的位置靠近工件,有效進行定點電荷卸載、除塵。 傳導電子管連接噴嘴ER-VAJT-64傳導電子管ER-AT50傳導電子管可自由切斷,最小彎曲半徑達R15mm,可以靠近工件,進行定點電荷卸載、除塵。
自由彎曲,無需固定 自由切斷,隨意設置

用途

大型玻璃電路板上的電荷卸載

鏡頭上的電荷卸載及除塵

電子部件針點上的電荷卸載

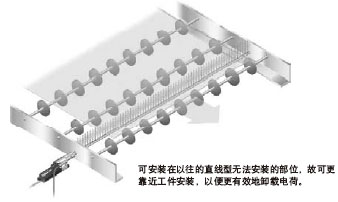

大型玻璃電路板上的電荷卸載 鏡頭上的電荷卸載及除塵 電子部件針點上的電荷卸載

電路板上LED的放電破壞保護

繼電器和開關接點上的電荷卸載及除塵

電路板上LED的放電破壞保護 繼電器和開關接點上的電荷卸載及除塵

訂購指南

電離器 電離器不附帶噴嘴及帶連接器的電纜,另行訂購噴嘴及帶連接器的電纜。

種類 形狀 電荷卸載時間
(±1,000V→±100V)
離子平衡 型號


繼電器和開關接點上的電荷卸載及除塵 1秒以下(注1) ±15V以下(注1) ER-VS01
注:1) 使用簇射噴嘴時,代表樣例使用電壓24V、到氣流出口前表面距離為100mm、施加壓力0.25MPa。(從放置在相對濕度為65%RH以下空氣中24小時以上的樣例測得)

噴嘴 電離器不附帶噴嘴,請另行訂購噴嘴。

品名 形狀 型號 內容
簇射噴嘴 簇射噴嘴 ER-VAS 空氣擴散型
直線型噴嘴 直線型噴嘴 ER-VAB020 電荷卸載有效長度200mm 在直線型桿上,開有
多個小孔。
ER-VAB032 電荷卸載有效長度320mm
ER-VAB065 電荷卸載有效長度650mm




連接型
噴嘴
形狀保持管 ER-VAJK 電離器主體和形狀保持管連接噴嘴。
  形狀保持管 ER-VAK10 管長112mm 導管可輕松彎曲,并
能保持彎曲形狀,因
此無需固定。(最小
彎曲半徑:R40mm)
ER-VAK30 管長312mm
ER-VAK50 管長512mm




連接型
噴嘴
傳導電子管 ER-VAJT-64 電離器主體和傳導電子管連接噴嘴。
  傳導電子管 ER-AT50 管長500mm 可任意彎曲、可裁切
及改變長度。(最小
彎曲半徑:R15mm)

帶連接器電纜 電離器不附帶帶連接器的電纜,請另行訂購帶連接器的電纜。

形狀 型號 內容
形狀 ER-VCCJ2 長2m、重約52g 0.15mm28芯帶連接器橡皮電纜電纜外徑:φ4.2mm
ER-VCCJ5 長5m、重約120g
ER-VCCJ9 長9m、重約240g

配件(另售)

品名 型號 內容
傳導電子管托架 ER-ATH 用于固定傳導電子管。
小型管道過濾器 ER-AF10 處理空氣流量
40R/min. (ANR)
除去供應空氣中的
灰塵等固形物。
· 過濾微粒的直徑
0.1μm
·過濾效率99.9%
ER-AF20 處理空氣流量
80R/min. (ANR)
AC適配器 ER-VAPS1 ·IN:100~120V AC、50/60Hz、40VA
·OUT:24V DC、750mA
·周圍溫度:0~+40℃
放電針組件 ER-VANT 帶鎢針組件(1套)
傳導電子管托架
·ER-ATH
小型管道過濾器
·ER-AF10·ER-AF20
形狀 形狀
AC適配器
·ER-VAPS1
放電針組件
·ER-VANT
形狀 形狀

規格

電離器

項目\種類\型號 焦點型
ER-VW
電荷卸載時間(±1,000V→±100V) 1秒以下(注1)
離子平衡 ±15V以下(注1)
臭氧產生量 0.03ppm以下(注2)
適用流體 空氣(干燥清潔空氣)
供應空氣流量 500R/min.(ANR)以下(注3)
耐氣壓范圍 0.05~0.7MPa(注3)
電源電壓 24V DC±10%
消耗電流 70mA以下
放電方式 高頻AC方式
放電輸出電壓 約2,000V
檢查(CHECK)
  NPN晶體管·開路集電極
·最大流入電流:50mA
·外加電壓:DC30V以下(檢查輸出和0V之間)
·剩余電壓:1V以下(流入電流為50mA時)
輸出動作 檢測到放電針有污染或磨損等時ON,工作正常時OFF
短路保護 裝備
錯誤輸出
(ERROR)
  NPN晶體管·開路集電極
·最大流入電流:50mA
·外加電壓:DC30V以下(錯誤輸出和0V之間)
·剩余電壓:1V以下(流入電流50mA時)
輸出動作 檢測到異常放電時OFF,工作正常時ON
短路保護 裝備
放電停止輸入(DSC OFF)(注4) 與0V短接:停止放電開路:允許放電(開始工作)
復歸輸入(RESET) 在檢測到異常放電而將放電電路斷開時,通過與電源的0V短接后再開路,可重啟放電電路。

電源(POWER) 綠色LED(通電時亮起)
放電(DSC)(注4) 綠色LED(放電時亮起)
檢查指示燈(CHECK) 橙色LED(檢測到放電針有污染或磨損時亮起)
錯誤指示燈(ERROR) 紅色LED(檢測到異常放電時亮起)
環


周圍溫度 0~+55℃(不可結露)
周圍濕度 35~65%RH
耐噪音 電源線:500Vp·周期10ms·脈沖寬度1μs(使用噪音模擬器測定)
耐振動 耐久頻率:10~150Hz雙振幅0.75mm XY和Z各方向2小時
電纜 帶連接器電纜,長0.5m
材質 外殼:PPS,罩:不銹鋼,放電針:鎢
重量 約120g
附件 接線用連接器(Molex制造:殼體(5557-08R)、端子(5556TL)):1套
注:
1) 使用簇射噴嘴時,代表樣例使用電壓24V、到氣流出口前表面距離為100mm、施加壓力0.25MPa。(從放置在相對濕度為65%RH以下空氣中24小時以上的樣例測得)
2)使用簇射噴嘴時,代表樣例使用電壓24V、到氣流出口前表面距離為300mm、施加壓力0.25MPa。
3)適用壓力范圍依據使用的噴嘴而不同。
4)“DSC”是“DISCHARGE”的縮寫。

噴嘴/導管

種類 簇射噴嘴 直線型噴嘴 200mm 直線型噴嘴 320mm 直線型噴嘴 650mm
型號 ER-VAS ER-VAB020 ER-VAB032 ER-VAB065
適用壓力范圍 0.05~0.40MPa
電荷卸載范圍 ------ 200mm 320mm 650mm
材質 不銹鋼
附件 附件和樹脂導管:各1個 附件以和樹脂導管:各1個、直線型噴嘴托架:1套

使用指南

噴嘴/導管

種類 形狀保持管連接噴嘴 傳導電子管連接噴嘴
型號 ER-VAJK ER-VAJT-64
氣壓范圍 0.02~0.5MPa 0.02~0.7MPa
(最大外加壓力因導管長度而異。如下圖所示。)
材質 不銹鋼 不銹鋼
消耗空氣流量 30~250R/min.(ANR) 20~160R/min.(ANR)(外加壓力為0.02~0.7MPa時)
附件 附件(白色):1個、樹脂導管:1個 附件(白色):1個、樹脂導管:1個
種類 形狀保持管 傳導電子管
型號 ER-VAK10 ER-VAK30 ER-VAK50 ER-AT50
導管長度 112mm 312mm 512mm 500mm
材質 導管內部:鋁、導管被覆:高密度聚乙烯、端蓋:不銹 氨基甲酸乙酯
氣壓范圍 0.02~0.5MPa 0.02~0.7MPa
最小彎曲半徑 R40mm以上 R15mm以上
傳導電子管

小型管道過濾器

種類 小型管道過濾器
型號 ER-AF10 ER-AF20
適用電離器 ER-VS01、ER-SP□
使用流體 空氣
連接配管 R1/8、Rc1/8 R1/4、Rc1/4
過濾微粒直徑 0.1μm
過濾效率 99.9%
處理空氣流量(注1) 40R/min.(ANR) 80R/min.(ANR)
膜面積 29.9cm2 68.7cm2
最高使用壓力 0.97MPa
保證耐壓力 1.47MPa
周圍溫度 +5~+45℃
材質 主體:鋁合金(鋁氧化膜處理)、濾芯:多孔中空線膜
重量 約11g 約18g
注:1) 可保持過濾器性能的最大處理空氣流量。達最大空氣流量時,壓力下降約0.1MPa。

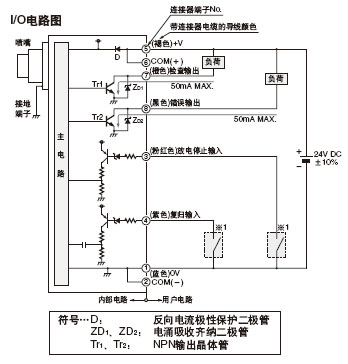

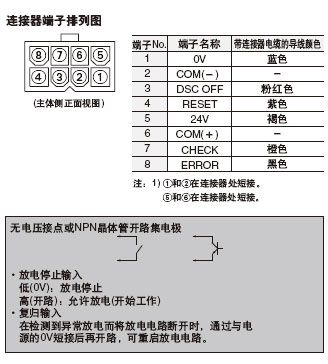

I/O電路圖和線路圖

ER-VS01

ER-VS01 ER-VS01

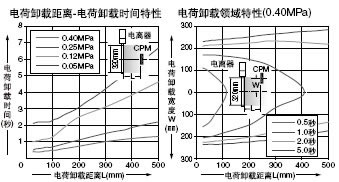

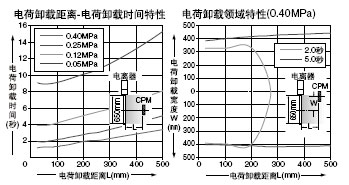

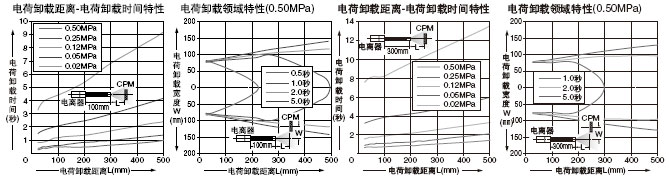

電荷卸載特性圖(典型例)

通過150mmCPM(充電板監視器)測定。(在CPM中心位置)

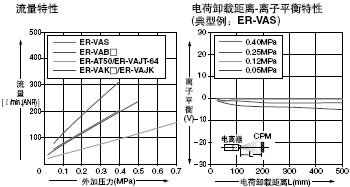

各種噴嘴共同特性

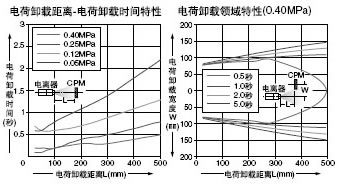

ER-VAS 簇射噴嘴

各種噴嘴共同特性 ER-VAS 簇射噴嘴

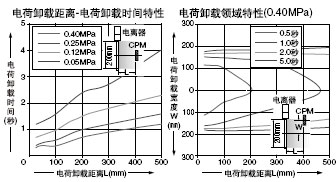

ER-VAB020 直線型噴嘴

ER-VAB032 直線型噴嘴

ER-VAB020 直線型噴嘴 ER-VAB032 直線型噴嘴

ER-VAB065 直線型噴嘴

ER-VAB032 直線型噴嘴

ER-VAJK ER-VAK10 ER-VAK10形狀保持管連接噴嘴、形狀保持管

ER-VAJK ER-VAK10 ER-VAK10形狀保持管連接噴嘴、形狀保持管

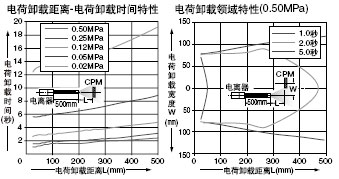

ER-VAJK ER-VAK50 形狀保持管連接噴嘴、形狀保持管

ER-VAJK ER-VAK50 形狀保持管連接噴嘴、形狀保持管

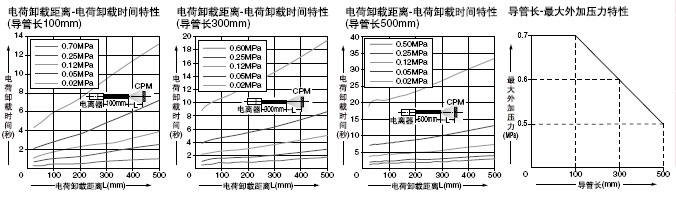

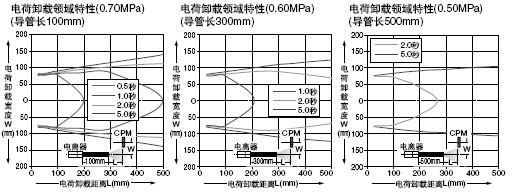

ER-VAJT-64 ER-AT50 傳導電子管連接噴嘴、傳導電子管

ER-VAJT-64 ER-AT50 傳導電子管連接噴嘴、傳導電子管
ER-VAJT-64 ER-AT50 傳導電子管連接噴嘴、傳導電子管

使用指南

本產品用作工業電荷卸載,不具備預防導致人身傷放電針的清潔步驟害或財產損失的事故,或用于安全、維護所需的控制功能。

安裝

· 把本產品裝到機體上時,請使用M4螺絲(請另行準備)。
· 如果2臺以上靠近安裝,彼此間隔應在5mm以上。如果間距在5mm以下時,電荷卸載性能可能會受影響。
· 確保有足夠的空間可進行日常檢查和維護。
· 確保接地端子接地。如果接地不充分,電荷卸載性能將顯著下降。(D種接地或電源普通接地。)
· 如果使用了另售的AC適配器ER-VAPS1,確保把接地端子連接到電源普通接地端子上。
· 如果帶電物體處于與其它物體接近或接觸的狀態,即使向其噴射離子也無法獲得電荷卸載效果。因此本產品的設置位置,應保證在帶電物體遠離其它物體或懸浮在空中的狀態下,離子能噴射到帶電物體上。
安裝

關于噴嘴

· 電離器不可單獨使用。請務必在裝上另售的噴嘴后再使用。
· 切勿對另售的噴嘴進行改造。如使用改造過的噴嘴,噴嘴內部的壓力會上升,導致放電部的監視功能啟動,并輸出檢查信號。
· 有關另售噴嘴的詳細內容,請參閱噴嘴附帶的使用說明書。

·備有10種噴嘴(2005年5月止),請根據用途選擇。
·各種噴嘴請在相應的規定氣壓下使用。
·安裝噴嘴時,請一直旋入至本產品的根部。

配管

·安裝至本產品空氣入口部的空氣導管,外徑應為φ6mm。
·請向本產品供應清潔空氣(不含水、油或灰塵等雜質)。

保養·維護

·檢查和清潔時,請務必先切斷電源和空氣供應。
·放電針前端尖銳,清潔時請充分注意安全。

· 如果放電針前端有污垢付著,電荷卸載效果將下降。有檢查信號輸出時,請清潔放電針。
· 即使無檢查信號輸出,也請進行定期清潔。
· 放電針有使用壽命。建議使用了約10000小時后進行更換。請使用ER-VANT型放電針。
· 清潔過放電針之后如果仍有檢查信號輸出,請更換放電針。
· 有錯誤信號輸出時,可能正在發生異常放電。
此時請檢查以下項目。
1.確認電源電壓是否在規格范圍內。
2. 檢查放電針上有無缺損或污垢,放電針組件是否正常地安裝在主體上。如果放電針上有缺損或異物,請進行清潔或更換。
3.檢查噴嘴內部有無異物,噴嘴的安裝、設置是否正常。
4.檢查接地端子的接地是否可靠。
· 在輸出錯誤信號后,要復位時請輸入復位信號。

放電針的清潔步驟

1.確認電源和空氣供應已切斷。
2.從主體后側拆下放電針。
3.用蘸有酒精的棉棒等清潔放電針及其周圍的異物。
4.再次確認放電針上已無線頭等異物附著。
5.清潔完成后,裝好放電針。

更換放電針

1.確認電源和空氣供應已切斷。
2. 從主機后側拆下放電針。
3.確認新放電針及其周圍沒有污垢附著后,安裝噴嘴。

接線

· 請務必在電源切斷的狀態下進行接線作業,否則會有觸電的危險。
· 接線完成后接通電源之前,請檢查確認電路連接是否正確。
· 如果接線有誤,會導致故障發生。
· 請確認電源變動情況,確保電源輸入在額定范圍內。
· 請勿與高壓線、動力線平行布線或使用同一根電線管走線,否則可能會由于感應而導致誤動作。

其它

· 連接本產品的直流電源,請務必采用隔離變壓器等進行隔離,或者使用選購的AC適配器ER-VAPS1。
· 本產品如果使用自耦變壓器等變壓,主體和電源可能會因短路而受損。
· 請勿在規格范圍以外使用本產品,否則可能導致故障或事故,并嚴重縮短產品壽命。
· 切勿對本產品進行分解、修理、改造,否則可能導致故障或事故。
· 請勿將本產品扔進火中,否則可能導致產品爆裂或產生有毒氣體。
· 放電針上電壓很高,請勿使手指、身體其它部位、以及鐵絲、工具等金屬物品靠近。否則可能導致觸電或故障。
· 本產品并非防爆規格,請勿在易燃物、可燃物等存在的危險性環境中使用。否則可能導致起火。
· 本產品會在大氣中釋放臭氧,感覺到臭氧的氣味時,請注意通風換氣。如臭氧存留過久,可能導致金屬等氧化、腐蝕。
此外,請勿將臉部靠近噴嘴口或氣流出口附近確認臭氧氣味,否則可能導致鼻、喉受傷。
· 請避免在蒸汽、灰塵等較多的場所、以及水、油、焊渣會直接飛濺到的場所使用本產品。
· 切斷電源后如果立即重新接通,可能會發生異常輸出。因此切斷電源后欲重新接通時,須間隔1秒以上。
· 接通電源、供應空氣之前,請先確認接線、配管的狀態是否正常。如果接線、配管有誤,將會導致故障。
· 請勿將本產品用于電荷卸載以外的其它目的。
· 本產品不能使用、或不再需要時,請作為工業報廢物按照相關規定進行處理。
· 使用電磁閥等對供給本產品的空氣進行ON/OFF控制時,請同時對放電停止輸入進行ON/OFF控制。
· 流體請使用干燥清潔的空氣,如果使用干燥清潔空氣以外的其它流體或含有腐蝕性氣體等的流體,將會導致事故或故障。
· 請勿使用含有碳粉、灰塵等異物以及水、油的空氣,否則可能導致觸電或故障。必要時,請設置空氣過濾器、空氣干燥器等對空氣進行適當?shù)奶幚怼?/FONT>

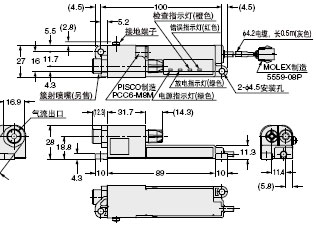

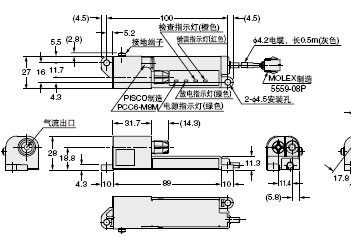

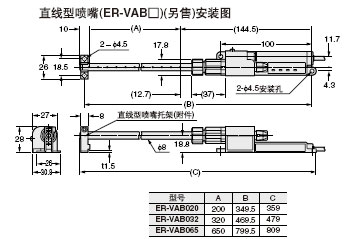

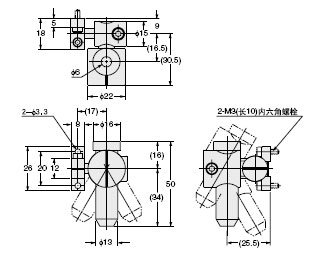

尺寸(單位:mm)

ER-VS01 電離器主體

ER-VS01 電離器主體ER-VS01 電離器主體

ER-VS01 電離器主體 ER-VS01 電離器主體
ER-ATH 傳導電子管托架(另售)

ER-ATH 傳導電子管托架(另售)

ER-ATH 傳導電子管托架(另售)

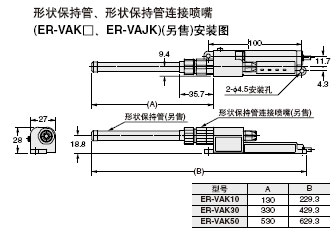

ER-VAJK 形狀保持管連接噴嘴(另售)

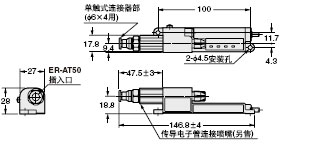

ER-VAJT-64 傳導電子管連接噴嘴(另售)

ER-VAJK 形狀保持管連接噴嘴(另售) ER-VAJT-64 傳導電子管連接噴嘴(另售)

ER-VAJK 形狀保持管連接噴嘴(另售)

ER-VAJK 形狀保持管連接噴嘴(另售)

ER-VAJK 形狀保持管連接噴嘴(另售) ER-VAJK 形狀保持管連接噴嘴(另售)

ER-VAJK 形狀保持管連接噴嘴(另售)

ER-VAJK 形狀保持管連接噴嘴(另售)

ER-VAJK 形狀保持管連接噴嘴(另售) ER-VAJK 形狀保持管連接噴嘴(另售)

ER-VAJK 形狀保持管連接噴嘴(另售)

ER-VAJK 形狀保持管連接噴嘴(另售)
