FAYb激光刻印機

LP-V系列

特點：獨創性的光纖型激光方式(FAYb)，大幅度改善了
生產率，與以往方式相比，在所有方面都發揮了其優勢。

產品特點：

先進的FAYb激光搭載、充實的陣容。進一步邁向下一代的領域。

激光刻印機的新指標，F(xiàn)AYb(光纖)※。這是SUNX獨有的，用光纖激發·增幅激光的技術。搭載FAYb方式的SUNX激光刻印
機，在節能和高可靠性等方面，延續了LP-F系列中培養的FAYb方式的優點，特別提高了刻印品質·刻印速度等，達到進一步
進化的領域。
LP-V、LP-W系列豐富的優勢，其它產品無法企及。
※ FAYb(光纖)：Fiber Amplified Ytterbium

金屬

樹脂發色

半導體

高性能掃描振鏡提高生產率

節約了時間和設備，生產率達到以往的3倍

每秒鐘可以刻印700個文字的LP-V系列，通過縮短間歇時間，生產率達到以往的3 倍以上。
過去需要多臺激光刻印機的設備如今只需1臺即可完成作業，大幅度降低了設備的成本費用。

縮短刻印間歇

安裝了高性能掃描振鏡，該掃描振鏡的加速度、減速度的應答速度為舊機種的2倍以上。實現了刻印間歇的大幅度縮短。

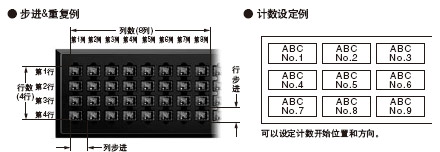

步進＆重復功能

在托盤、標準結構的樹脂容器或電路板上進行高速匯總刻印。通過與計數功能相結合，也可以刻印序列號。為半導體、電子部件的生產線“即使是0.1秒的間歇也要縮短”的高速化作出貢獻。

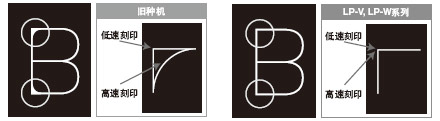

高速、正確的刻印

以獨有的掃描振鏡控制方式，即使在高速條件下也不會發生移位，并且可以正確地刻印。

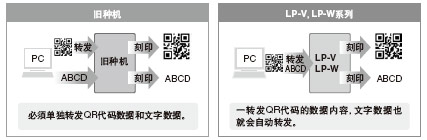

序列數據刻印功能

舊機種中，必須通過PC單獨轉發文字或二維碼等數據信息。LP-V、LP-W系列，可以通過更新軟件實現數據信息的匯總轉發。實現復雜代碼轉發作業一元化，并防止由于弄錯數據信息而造成的刻印錯誤。

刻印順序最佳化功能

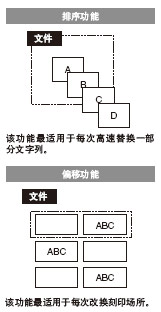

排序·偏移功能

自動辨別合理的刻印順序。進一步縮短間歇時間。無需改換文件號碼，即可變更刻印內容或刻印位置。例如每次只高速替換一部分文字列，或每次改換刻印場所等，通過不同的使用方法，大幅度提高作業效率。

提高刻印分辨率

通過SUNX獨有的伺服技術，刻印分辨率實現1μm※。可以更正確地刻印，在刻印極小文字等時發揮其效果。
※LP-W052

12W 短脈沖※ 美觀極小刻印

多種技術帶來的高品質刻印

LP-V、LP-W系列運用多種新技術，實現更高精細的刻印品質。FAYb獨有的、光束品質優越的激光光束、使刻印美觀的控制技術等，從各個角度提高刻印品質

最適合金屬刻印、樹脂發色的LP-V系列

LP-V系列的FAYb激光，其脈沖是脈沖幅大大短于舊機種的短脈沖。熱影響小，有利于刻印。

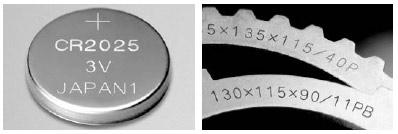

在金屬刻印中發揮威力

LP-V系列的FAYb激光，可以在金屬上進行清晰的深刻印和鮮明的黑色刻印，此時峰值功率必須高達20kW。

可在樹脂上刻印出漂亮的顏色

有利于在大型·多個刻印對象上刻印

LP-V系列既具備高峰值功率，又能淋漓盡致地發揮熱影響小的短脈沖激光特性。可在樹脂上刻印出漂亮的顏色，與印刷一樣漂亮。具備160mm×160mm的廣域型，可以對應廣泛的刻印范圍�！た梢栽诙鄠€刻印對象上匯總刻印
·無需轉換工序·削減引入臺數·可以在大型刻印對象上刻印

最適合薄型封裝的LP-W052 實現清晰、均勻的極小刻印

在薄型封裝等薄型電子部件上刻印時，對對象物的影響必須要小。通過采用激光輸出控制和高速掃描振鏡，可以進行10μm以下的淺刻印。

高品質刻印技術的實現

LP-V、LP-W系列運用多種新技術，實現高精細的刻印品質。

補正交叉點

控制深刻印

調整發色

通過高度控制功能，防止文字中交叉點部分的深刻
印。解決了舊機種中因交叉點重疊而發生的文字刻
壞問題。自動調整線起點、終點處，或直線和曲線的交叉部分等容易產生深刻印的地方的刻印強度。使刻印深度均勻、美觀。通過調整各設定行的激光功率、掃描速度、刻印脈沖周期，也可以調整發色情況。能賦予產品豐
富的表情。

革新的FAYb方式激光省能源·省空間

用FAYb方式解決舊方式中激光刻印機的問題點!

FAYb方式，實現了小型、耐用、高效、完全空氣冷卻。一舉解決了舊方式中設置面積、安裝方向受限、換燈、鏡像等的光學調整，運轉成本等問題。

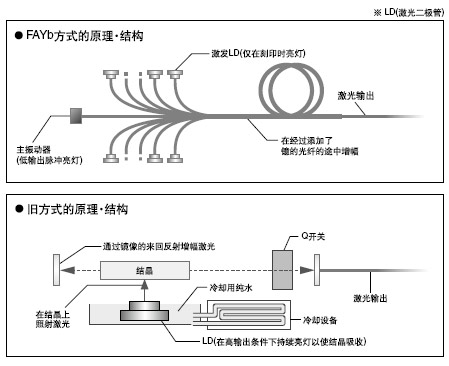

革新的光纖方式(FAYb方式)

FAYb通過在光纖里添加能使激光增幅的鐿，可以極為有效地激發·增幅激光，從而獲得穩定的輸出。并且由于具備僅在刻印時才亮燈的激發LD結構，LD壽命得到飛躍性延長。

進化的FAVb方式

LP-V、LP-W系列在充分發揮舊機種（LP-F系列）優點的同時，進一步提高了性能。

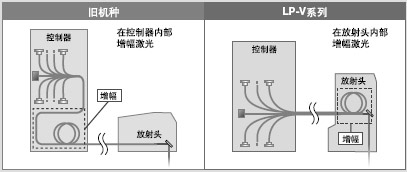

有利于發色的短脈動沖激光 提高激光輸出效率

采用新開發的短脈動沖激光（LP-V系列）�？梢詼p小熱影響，使發色清晰。在放射頭部分增幅激光。經過傳送光纖時的功率沒有逐漸減小，可以進行更加有效的激光輸出（LP-V系列）。

省能源

激光輸出比以往提高了20%（LP-V系列）。但是，消耗電力比以往削減了10%。

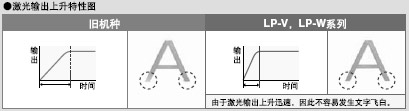

輸出上升/輸出下降特性的改善

激光輸出變得瞬間就可以達到設定輸出。文字的起點和終點變得更加清晰。

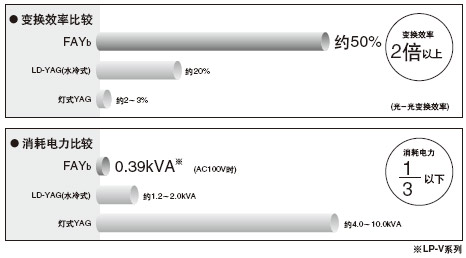

高效·節能

在添加了鐿的光纖內增幅激光的FAYb，實現了50%的變換效率，是舊刻印機的2倍以上。消耗電力也控制在舊激光刻印機的1/3以
下，是節能的設計。

完全空氣冷卻

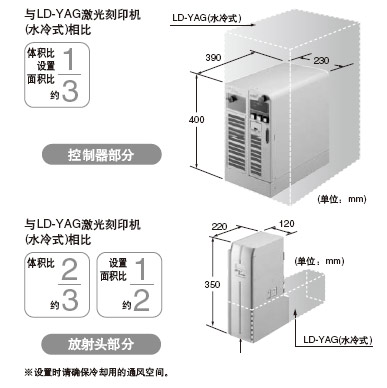

節省空間的設計

由于具有抑制發熱的結構和散熱性優秀的結構，實現了發振器的完全空氣冷卻。
放射頭部分的設置面積，在B5紙以下。另外，可以任一方向進行安裝，因此不會浪費設備的空間。并且，由于無需圍繞冷卻水配管也不用冷卻設備，LP-V、LP-W系列的系統驚人的小。還能削減引入設計·設備的成本。

使用壽命長

FAYb采用低輸出的主發振器和激發LD僅在刻印時亮燈的合理方式。與LD在高輸出條件下持續亮燈的舊方式相比，LD所承受的負荷小，更換周期大幅度延長。另外，LD具有與光導通訊用材料同等的高可靠性和耐久性。

防塵結構

掃描振鏡部分采用防塵結構，保護一點灰塵都足以使其致命的掃描振鏡。保證長時間穩定的刻印。

不需要定位調整·可以任一方向進行設置

FAYb方式是不帶光學鏡像的振動方式，因此因振動等原因而發生光軸偏離。此結構在移動設置時無需專業工程師進行定位調整。并且，根據完全空氣冷卻、節省空間的設計，與設置場所和刻印對象的特性、傳送線樣式相結合，可以任一方向進行設置。
※如果將激光刻印機面對面組合使用，在設置時請注意不要讓激光進入對面的激光照射部分。

結合用途進行選擇操作方便

可以結合用途進行選擇的便利的操作性。

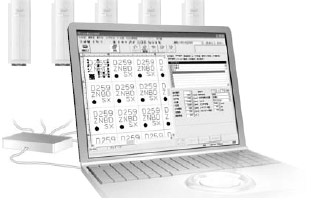

可以操作多臺激光刻印機的新的電腦軟件“Laser Marker NAVI”標準配置中附帶可以簡單設定刻印數據的電腦軟件。

“Laser Marker NAVI”收錄軟件

統一管理激光刻印機

易懂的操作畫面

Logo數據轉換軟件 1臺電腦上可以連接多臺激光刻印機。所有連接的激光刻印機和所有設定數據可以在1臺電腦上進行統一管理。另外，確認設定和運轉情況也簡單。先進的技術對提高作業效率有很大貢獻。
※請另行準備USB日網路集線器。設定文件的刻印條件·位置設定是直觀易懂的鼠標操作。可以簡單制作所希望的刻印版面。另外，也可以將電腦用作運行顯示器�？梢酝瑫r確認運轉情況、I/0顯示器和錯誤履歷。

Logo符號和各種符號可以從DXF或BMP、JPEG數據進行刻印。另外，也可以從掃描儀讀入。
※DXF數據是Autodesk公司提倡的，適合CAD應用之間數據互換的數據形式。

Logo數據編輯軟件
在脫機狀態下也可進行設定作業

易懂的操作體系

即使不使用市場上銷售的CAD軟件，也能制作、編輯Logo文件。

可以將在事務所制作的數據保存到電腦，然后轉發到現場的激光刻印機進行刻印。另外，如果使用USB存儲器，即使現場沒有電腦也可以使用控制臺將數據保存到激光刻印機進行刻印※。
※ 可以通過顯示器和鼠標進行操作采用直觀易懂的階層方式。測試刻印和印內容的確認，也可以通過所有畫面順利地選取，實現快速的操作。如果與顯示倍率的變更、刻印對象圖像顯示、偏移等功能相結合，使用將更加便利。

造字軟件
快速預覽

可以制作獨特的獨創字體。

采用首要考慮便于使用且易于觀看的彩色觸摸屏�？梢赃M行瞬時顯示刻印和設定內容的無應力的操作。不管是在手上
進行操作還是安裝在設備上進行操作，使用都很方便，是一種考慮了人機學的設計。

在制造現場可以立即使用的觸摸屏式控制臺

備有任何人都易操作、且裝有彩色LCD的觸摸屏式控制臺以供選擇。

端子臺顯示功能·錯誤履歷顯示功能

配備可以通過畫面確認端子臺狀態的I/0檢查顯示功能。也可以簡單地進行設備的模擬測試。另外，搭載錯誤履歷顯示功能，保存已發生的錯誤信息作為履歷。

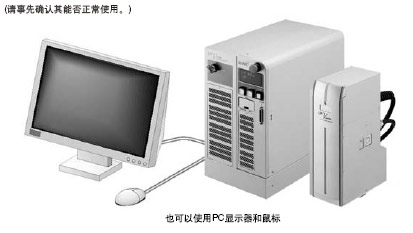

用市面銷售的顯示器和鼠標也可以進行操作

功率檢查功能

相對于出貨時的功率只要觸動此便利功能就能檢測現時的功率衰減狀況。激光照射累計時間也可以通過畫面進行確認，因此可以減輕維護·管理的工夫。

焦點調整功能

搭載新開發的焦點調整功能。簡化了條件設置。改變刻印對象的高度，散焦等情況下，可以不移動放射頭部分和夾具就進行簡單的調整。

密碼功能

配備USB插口
由于可以將設定內容保存到市面銷售的USB存儲器中，因此可以對刻印條件進行備份或?qū)⑵鋸椭频蕉嗯_激光刻印機中。與舊機種采用的軟盤相比，使用也更為簡單。(也適用于USB連接的軟磁盤機)
※請事先確認其能否正常使用。

雙向指示器
安裝紅色導向光的雙向指示器，以使刻印位置和焦點距離的確認·調整更為簡便。也可以簡單地對焦點距離進行微調。
通過密碼設定功能，可以限定輸入項目、保護設定內容等，從而大幅度提高了安全性和保密性。從設計·技術方面到設備·現場方面，都可以放心·方便地使用。

幫助功能

搭載了幫助功能，即使是初次使用人員也能進行操作。另外，告知設定錯誤的信息也很全面�？焖僖锥慕涌谘b置也作為性能之一進行考慮。

刻印位置的確認導向激光功能

用識別性高的紅色導向激光映描顯示設定的刻印內容和刻印位置。在實際刻印前，可以目視確認刻印位置。

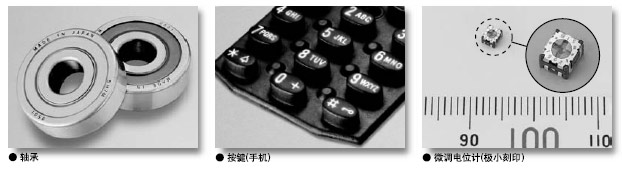

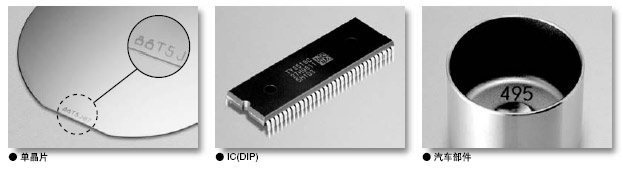

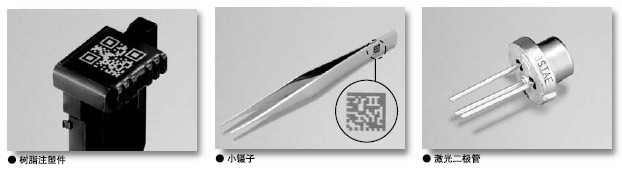

刻印樣品

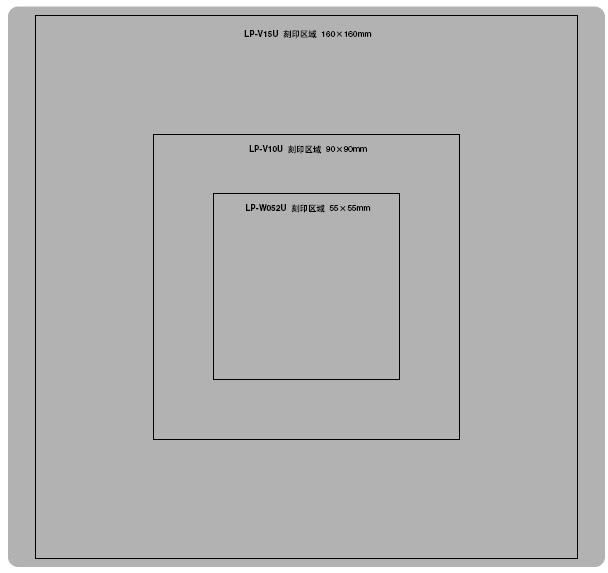

刻印區域

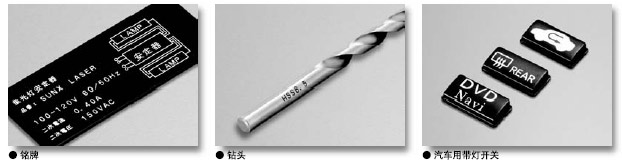

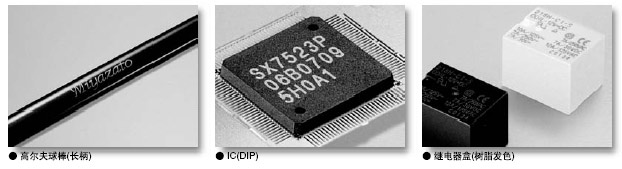

刻印·加工示例

技術信息：

主要規格

種類 通用型 廣域型 半導體容器用（小件型）

項目 LP-V10U LP-V15U LP-W052U

刻印對象間距離（注1） 190mm 350mm 127mm

刻印激光 Yb：光纖型激光 λ=1．06μm “4級”激光產品

平均輸出 12W(脈沖振動) 5W(CW振動)

導向激光·指示器 半導體激光 λ=655mm “2級”激光產品

刻印范圍 90mm×90mm 160mm×160mm 55mm×55mm

掃描速度 最大 12,000mm/s 最大 6,000mm/s

對應線速(注2) 240m/分以下 120m/分以下

安裝方向 所有方向

文字設定(文字高度、寬度) 0.2～90mm(可設定0.001mm的間隔) 0.2～160mm(可設定0.001mm的間隔) 0.2～55mm(可設定0.001mm的間隔)

刻印間隔(文字間隔·行間隔) 0～90mm(可設定0．001mm的間隔)
扇形：-180°～+180°(可設定0.01°的間隔) 0～160mm(可設定0.001mm的間隔)
扇形：-180°～+180°(可設定0.01°的間隔) 0～55mm(可設定0.001mm的間隔)
扇形：-180°～+180°(可設定0.01°的間隔)

文字排列 直線形、成比例、均勻配置、扇形

文宇種類(注3) 英文大寫、英文小寫、數字、片假名、平假名、漢字(JIS第一·第二水準)、符號、用戶注冊文宇(可設定50種)

條形碼 CODE39、CODE128、ITF、NW-7、JAN/UPC、RSS-14、RSS Limited、RSS Expanded

二維碼 QR代碼、微型QR代碼、數據矩陣

組合碼 RSS-14 CC-A、RSS-14 Stacked CC-A、RSS Limited CC-A等

Logo·圖形 BMP/DXF/HPGL/JPEG

冷卻方式 強制空氣冷卻

電源電壓 100～120V AC±10%或200～240V AC±10%(自動切換)、50/60Hz

消耗電力 390VA以下(100V AC時)、420VA以下(200V AC時) 310VA以下(100V AC時)、
360VA以下(200V AC時)

輸入遠程遙控、啟動信號、編碼器(A)、編碼器(B)、遮光控制、激光激發、警報器復位、緊急停止、激光停止等

輸出電源(＋12V)、遠程遙控、刻印準備、刻印、刻印結束、激光激發、警告、警報、確定完成、計數結束

刻印狀態 靜止、移動

功能

●刻印順序最佳化 ●交叉點補正 ●計數刻印 ●現在日期刻印 ●期限日期刻印

●批量刻印 ●Logo數據刻印 ●制作·編輯字體 ●均勻配置 ●更新顯示運轉畫面

●系統偏移 ●設定通用文字 ●導向激光 ●雙向指示器 ●調整焦點

●重復刻印 ●備份 ●移動體長尺寸刻印 ●選擇字體 ●粗體字刻印

●成比例刻印 ●顯示刻印圖像 ●測量刻印時間 ●顯示刻印對象圖像 ●調整操作人員

●排序刻印 ●偏移刻印 ●保持時間 ●步進&重復 ●I／0檢查顯示

●I/O模擬 ●顯示錯誤履歷 ●序列數據刻印 ●檢查、補正功率

●設定行·Logo文件單位的功率·速度

緊急停止開關 配備在控制器部分

適用環境溫度 0～+40℃(保存時-10～+60℃) (但是必須無結露無結冰)

適用環境濕度 35～85%RH(但是必須無結露無結冰)

質量 放射頭 9kg 10kg 9kg

控制器 22kg 22kg 22kg

注：
1) 刻印對象間距離，各個產品依次有±2mm的個體誤差。
2) 因刻印對象而異。
3) 有關美國FAD適合品、歐洲CE標志適合品事宜，請到營業所咨詢。

正確使用

激光
本產品相當于JIS規格4級的激光。注意不要目視或接觸激光的直射光，請采取符合警告標簽內容的安全措施。請在商品上粘貼有左側內容的標簽。左側為LP-430的標簽。標簽因型號而異。(本目錄照片中的產品上未貼標簽。) 激光為紅外光，因此肉眼看不見。激光振動時，請?zhí)貏e注意。 推薦使用吸塵器
有的刻印物會產生有害氣體和煙霧，對人體和激光刻印機帶來不良影響。此時，請使用吸塵器。 ※
詳細情況，請向營業擔當人員咨詢。

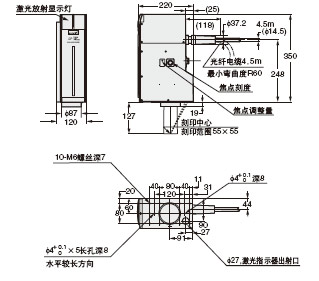

外形尺寸圖(單位：mm)

控制器部分

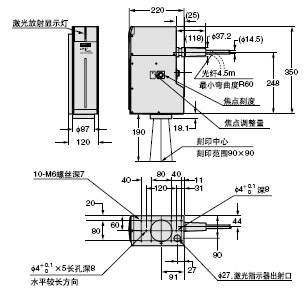

LP-V10U 放射頭部分

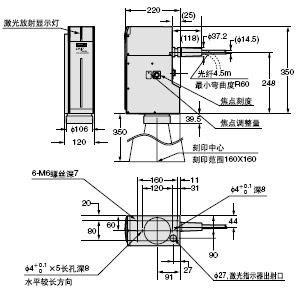

LP-V15U 放射頭部分

LP-W052U 放射頭部分

LP-ADP40 控制臺(另售)
