一、概述 GSM 短消息無線發布系統可以應用于所有需要信息發布的場合,如:戶外廣告、高速公路信息指示、小區信息發布、車站碼頭信息發布、公交車出租車信息發布、停車場信息發布等。系統突出的特點是布設方便,無需任何連接線,信息可以實時更新,可以在中心辦公室對設置在各個場所的顯示平臺進行遠程管理,無需到現場單獨更新,提高更新的速度,減小更新成本,增加信息發布的距離。
遠程信息的顯示可以有閃爍、滾動、靜止、循環、交叉等多種方式,通過中心計算機可隨時隨地遠程對所有顯示屏進行自動發布信息,信息支持文字。發布的信息可以記錄、可以查詢、可以打印和統計。用戶使用簡單方便、穩定可靠、節省費用。
二、應用領域 GSM短消息無線信息發布系統系列產品可以在下列領域應用:
智能交通領域 對街道十字路口和高速公路的路口、危險路段進行信息發布,可以實現無布線免維護信息發布系統,整個系統低成本,一個中心對大量信息發布點進行管理,這在當前的信息發布系統中是非常難實現的;
對公交車或出租車的顯示屏進行信息發布,提供廣告服務;
市政工程領域
對街道和公共場所進行信息發布。比如氣象信息,導游指示的公眾信息發布;
廣告行業等
戶外的顯示屏廣告均可采用無線信息發布系統,節省布線成本,維護更新方便;
對超市的商品促銷信息和廣告信息在超市的各個位置進行發布。

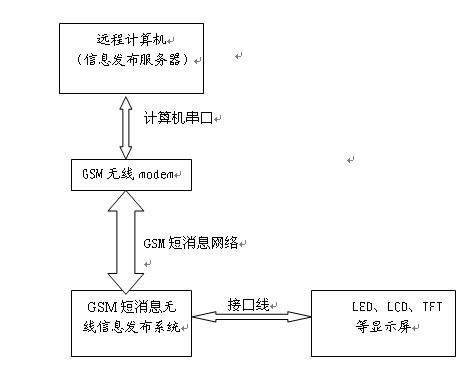

三、典型應用系統結構
四、系統功能 GSM短消息無線信息發布系統提供下列功能:
遠程的無地域、時間、空間限制的及時的無線信息發布;
多種顯示方式可控制,包括左移,右移,上翻,下翻,滾動等等顯示方式,支持文字顯示,顯示內容可儲存;
可顯示時間和定時開關顯示屏
提供2路的開關量輸出和2路的開關量輸入,并提供一路5V可控電壓輸出;
遠程數字量采集功能;
遠程數字量輸出控制功能;
遠程輸出驅動電壓功能;
中心信息發布管理軟件文字信息自動保存功能;
中心信息發布管理軟件多終端監控、管理功能;
中心信息發布管理軟件顯示信息預覽功能;(中心信息發布管理軟件的使用參見《中心信息發布管理軟件使用說明》)
五、硬件
硬件特性
外接5V電源,要求外接5V電源的最大電流至少2A
帶硬件看門狗;
3個指示燈:模塊狀態指示燈(黃燈)、系統狀態指示燈(綠燈)、電源指示燈(紅燈); 無線信息發布系統上電后,等到綠燈閃爍才進入正常工作狀態,黃燈1秒1閃表示模塊信號正常,綠燈長亮表示已建立TCP連接,綠燈閃爍表示未建立TCP連接,紅燈上電后長亮;
使用專用電源穩壓模塊為系統供電,提高了系統的可靠性;
電源和串口防浪涌設計;
多種顯示方式可控制,顯示內容可儲存;
可顯示時間和定時開關顯示屏
提供2路的開關量輸出和2路的開關量輸入,并提供一路5V可控電壓輸出;
程序ISP下載更新;
即插即用,免設置;

主要器件
處理器,高速專用MCU;
數據存儲器,32K Bytes;
程序存儲器,64K Bytes;
無線模塊;
LED控制卡;
LED屏(可自行采購)
電氣特性
平均工作電流: < 450mA
工作溫度: -25℃~+60℃;
存儲溫度: -25℃~+85℃;
工作濕度: 5%~95%;
中心信息發布管理軟件
中心信息發布管理軟件需要運行軟件的PC機安裝win2000或winxp操作系統,并通過PC機串口和GSM無線Modem相連;
中心信息發布管理軟件是與監控終端對接進行信息發布、終端控制、終端管理、信息管理的服務器軟件。
基本功能
內嵌SQl數據庫及發送消息發布信息功能,遠程的無地域、時間、空間限制的及時的無線信息發布;
中心信息發布管理軟件文字信息自動保存功能;
中心信息發布管理軟件多終端監控、管理功能;
中心信息發布管理軟件顯示信息預覽功能;(中心信息發布管理軟件的使用參見《中心信息發布管理軟件使用說明》)
多種顯示方式可控制,顯示內容可儲存;
可顯示時間和定時開關顯示屏
遠程數字量采集功能;
遠程數字量輸出控制功能;
遠程輸出驅動電壓功能;

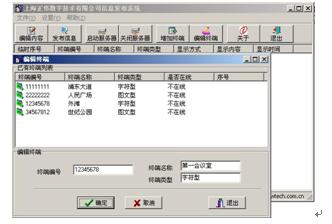

軟件界面

產品性能
1.穩定性
GSM短消息無線信息發布系統經過高低溫,震動,過壓,濕度,抗干擾,持續上電運行等嚴格的測試,能在一般工控環境下的穩定地運行。
2.信息發布速度
簡單文字,控制命令發送成功在60秒以內;
大量文字發送成功依發送數據量而定;
3.信息發布可靠性
中心信息發布管理軟件有信息預覽功能,無線信息發布系統通過可靠的應用層協議保證中心信息發布管理軟件看到的發布結果和實際的發布結果一致;
4.數據傳輸費用
移動GSM短消息按條數計費,普通標準是0.10
5.配套硬件
GSM短消息無線信息發布系統硬件1套
5V電源1個
GSM無線Modem(收發消息用,可選配)
LED屏(用戶可自行購置)
用戶SIM卡自行向當?shù)匾苿?dòng)公司購買
配套軟件
中心信息發布管理軟件
