1）產品特點：
QHVERT-DFIG變速恒頻雙饋異步風力發電機變頻器采用了擁有自主知識產權的“基于雙DSP的全數字化矢量控制策略”的核心技術，采用該技術可以優化風力發電系統的運行，實現寬風速范圍內的變速恒頻發電，改善風機效率和傳輸鏈的工作狀況，減少發電機損耗，提高運行效率，提升風能利用率。
風力發電機變流器適用范圍：
適用于0.85-3MW并網型變速恒頻雙饋異步風力發電機組。
系統應用：
QHVERT-DFIG型變流器主要應用于變速恒頻雙饋異步風力發電機組中，用于發電機轉子的勵磁控制，是變速恒頻風力發電機組的關鍵部件�？砂惭b于實際風場的0.85-3MW變速恒頻雙饋異步風力發電系統中。
QHVERT-DFIG型變速恒頻雙饋異步風力發電機變流器具有以下一些特點：
1. 可實現四象限運行，能量雙向流動；
2. 矢量控制PWM整流、逆變；
3. 雙DSP的全數字化變流控制，快速浮點運算能力；
4. 有功、無功解耦控制，功率因數可調；
5. 自動軟并網；
6. 最大功率點跟蹤控制；
7. 諧波含量�。�
8.友好的人機操作界面；
9.具有各種工業通用接口；
10.設備安全可靠，安裝調試簡單，維護方便；
11.高功率密度，可實現變速恒頻應用。
�。�2）系統功能：
QHVERT-DFIG型變速恒頻雙饋異步風力發電機變流器通過對雙饋風力發電機的轉子側進行勵磁，使得雙饋發電機的定子側輸出與電網電壓頻率和相位都有相同的電壓和電流，并且可根據需要進行有功和無功的獨立解耦控制。
QHVERT-DFIG型變流器控制雙饋風力發電機實現軟并網發電，減小雙饋風力發電機的并網沖擊電流對電機和電網造成的不利影響。
QHVERT-DFIG型變流器提供多種通信接口，用戶可利用這些接口方便的實現變流器與風力機系統控制器及風場遠程監控系統的集成控制。
（3）風力發電系統：

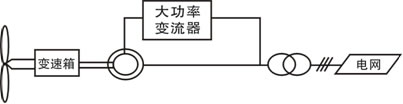

雙饋異步風力發電系統圖
（4）系統原理：
QHVERT-DFIG型變速恒頻雙饋異步風力發電機變頻器采用三相背靠背電壓型交-直-交雙向變流器技術，核心控制技術采用具有快速浮點運算能力的“基于雙DSP的全數字化變流控制器”；發電機側變流器采用定子磁場定向矢量控制策略，電網側變流器采用電網電壓定向矢量控制策略；系統具有功率因數可調、自動軟并網和最大功率點跟蹤功能。
模塊采用高開關頻率的IGBT功率器件，保證良好的輸出波形。這種整流逆變裝置具有結構簡單、諧波含量少、定轉子功率因數可調等優異特點，可以明顯地改善雙饋發電機的運行狀態和輸出電能質量，并且該結構通過直流母線側電容完全實現了網側和轉子側控制上的分離。這種電壓型交-直-交變流器的雙饋發電機定子磁場定向矢量控制系統，實現了基于風機最大功率點跟蹤的發電機有功和無功的解耦控制，是目前變速恒頻風力發電的一個代表方向。
QHVERT-DFIG型兆瓦級變速恒頻雙饋異步電機風力發電變流器由定子并網開關、整流模塊、逆變模塊、輸入/輸出濾波器、有源crowbar電路、控制器、監控界面、PLC等構成。

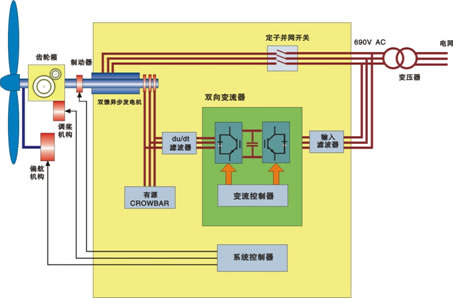

風力發電機變流器系統原理圖
�。�5）系統構成：
 |
QHVERT-DFIG型變速恒頻雙饋異步風力發電機變流器由主電路系統、配電系統及控制系統構成。
主電路為三相電壓型交直交型電路，采用大功率IGBT全控器件，可實現能量雙向流動，并使得負載下的網側功率因數接近1，無需任何功率因數補償、諧波抑制裝置。整流、逆變功率模塊采用模塊化設計，結構及電氣性能上完全一致，可以互換。主電路提供輸出長線傳輸濾波器，便于變流器和電機的長線連接。主電路中還包括由不控二極管整流橋和IGBT構成的有源crowbar電路。另外，柜中還提供加熱裝置，便于系統低溫啟動。 |
主電路系統
 |
配電系統由并網接觸器、主斷路器、繼電器、變壓器等組成，自身集成有并網控制系統，用戶無須再配置并網柜，提高了系統集成度，節約了機艙空間。提供雷擊、過流、過壓、過溫等保護功能，系統安全可靠。此外，柜中還提供供調試的220V電源。 |
配電路系統
 |
控制器由高速數字信號處理器（DSP）、人機操作界面和PLC共同構成。DSP實現邏輯控制及PWM控制。人機操作界面提供友好的全中文監控界面，使用方便、快捷，同時可以實現遠程監控和網絡化控制。內置PLC可以向用戶現場靈活提供各種接口，滿足用戶的特殊需要。整個控制系統配備UPS，便于電壓跌落時系統具有不間斷運行能力。 |
控制系統
�。�6）系列產品型號定義：
產品系列： VERT——風力發電機變流器系列
適用發電機型： DFIG（Doubly-Fed Induction Generator）——適用于雙饋型風力發電機
適用發電機容量： 1500----適用于1500kW風力發電機
產品版本號： A,B,C…
�。�7）技術參數：
|
|
1.5MW變速恒頻雙饋異步風力發電機變流器 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
