最大特點：
金屬外殼，標準串口設計。
窄帶抗干擾性強。接收靈敏度高。
主要應用：
無線抄表，電子衡器，無線排隊，體質智能檢測，工業設備數據采集，云臺控制，無線點菜機。
主要性能：
◆ 視距可靠傳輸距離可達800m；采用GFSK的調制方式；
◆ 載頻 433 MHz， 也可訂制315M/868M/915M等其他載頻；ISM頻段，無需申請頻；
◆ 提供16個信道，如果用戶需要，可擴展到32信道；
◆ 接口速率：1200/2400/4800/9600/19200bps/38400bps；
◆ 信道速率：1200/2400/4800/9600/19200bps/38400bps；
◆ 接口方式：RS232，接口格式：8N1/8E1/8o1（特殊格式需定置）；
◆ 收發一體，半雙工, 數據收發轉換自動完成，只要向接口收/發數據即可，轉換時間短；
◆ 可用于點對點,點對多點,多點對點等多種通信組合方式；
◆ 數據透明傳輸，可傳輸較長的數據幀；
◆ 自動過濾掉空中產生的假數據，長期使用可靠性好，故障率極低；
◆ 供電要求：DC +4.5V~+5.5V；
◆ 低功耗：功率100mw，接收電流<20mA，發射電流<100mA，休眠時電流<1uA；
◆ 三種省電模式：硬件喚醒, 串口喚醒, 空中喚醒；
◆ 溫度：-25℃~+85℃；
◆ 體積：70mm×45mm×19 mm（不含天線）；
◆ 互通型號：JZ871、JZ872、JZ873、JZ878；
使用接口：
JZ874C提供標準RS232接口，JZ874C常用參數主要有：串口波特率與校驗，空中波特率，信道與頻率。這些參數均可通過我公司設置軟件進行設置。用戶在使用過程中也可根據我公司協議動態更改這些參數。空中速率大于串口速率時，一幀可傳無限大數據，空中速率小于或等于串口速率時，一幀最多可傳512字節�？罩兴俾试礁邥r(shí)傳輸距離會越近。用戶使用時請根據需要配置波特率。JZ874C常規為5V供電。
兩臺JZ874C正常通訊前提：
1．兩模塊信道（即頻率）一致
2．兩模塊空中波特率一致
3．兩模塊串口波特率及校驗與所接設備或電腦一致
JZ874C接腳定義：
|
管腳 |
電臺管腳定義 |
說明 |
用戶終端 |
備注 |
|
1 |
SLE |
休眠控制輸入端 |
TTL電平 |
未開放 |
|
2 |
TXD/RS-485(A) |
串行數據發送端 |
RXD/RS-485(A) |
用戶接收 |
|
3 |
RXD/RS-485(B) |
串行數據接收端 |
TXD/RS-485(B) |
用戶發送 |
|
5 |
GND |
電源\終端地 |
DGND/AGND |
|
|
7 |
VCC |
+5V |
+5V |
|
技術參數：
調 制 方 式： FSK / GFSK
工 作 頻 率： 433MHZ
發 射 功 率： 100mW（10mW可定制）
接收靈敏度： -121dBm
發 射 電 流： <100mA(100mW)<45mA(10mW)
接 收 電 流： <30mA
休 眠 電 流： <15uA
信 道 速 率： 1200/2400/4800/9600/19200/38400Bit/s 用戶可設
串 口 速 率： 1200/2400/4800/9600/19200/38400Bit/s 用戶可設
接口數據格式： 8E1/8N1/8O1
工 作 電 源： 5±0.5V
工 作 溫 度： -25℃～85℃
工 作 濕 度： 10%～90%相對濕度,無冷凝
外 形 尺 寸： 44MM*27mm*8MM
互 通 型 號： JZ871/JZ872/JZ875/JZ873/JZ878/JZ874

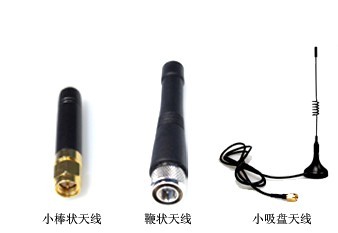

常配天線：
標配天線：鞭狀天線。
應用領域：
水電氣三表、智能卡、門禁考勤、無線排隊、云臺控制、樓宇控制、貨場物流、防盜報警、智能儀器儀表、無功補償、智能教學設備、體質檢測智能設備、測量設備、汽車黑匣子、自動控制、家居智能化等領域的數據控制和數據抄錄。
