產品名稱:
|
ZigBee無線數傳(2.4G)(EIC-ZC10)
|
型 號:
|
ZC10
|
價 格:
|
|
品 牌:
|
1147
|
|
|
EIC-ZC10 ZIGBEE無線數傳是一種高可靠的無線數傳網絡,類似于CDMA和GSM網絡,類似于移動網絡基站。通訊距離從標準的75米到幾百米、幾公里,并且支持?jǐn)U展。EIC-ZC10 ZIGBEE無線數傳是一個將RS232/RS485串口設備的串口通信立即轉換為ZigBee無線網絡通信的雙向轉換傳輸設備。轉換器采用透明傳輸或者非透明的方式,根據用戶自己的需要進行選定。EIC-ZC10 ZIGBEE無線數傳包括三種類型:協調器(Coordinator)、路由器(Router)、節點(End Device),其中最常用的是協調器和路由器。在一個ZigBee應用網絡中,需要一個協調器和多個路由器或者節點組成,如下圖所示。這個網絡是一個典型的Mesh網絡。

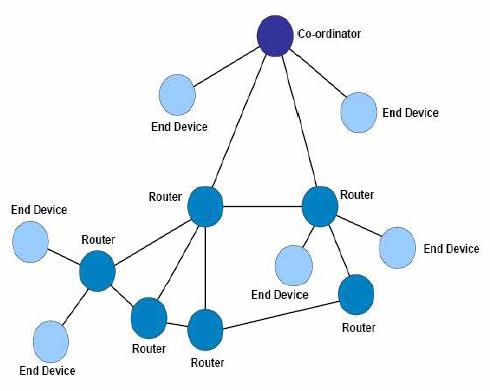

(圖) ZIGBEE組網圖
在這個網絡中,每一個數據采集點,都可以與協調器隨時通信。協調器可以將這些采集到的數據匯總到計算機中,進行分析。此外,協調器也可以隨時向某個采集點發送指令或者交互數據。ZigBee無線數傳廣泛應用于數據采集系統,這些系統一般都需要健壯的、安全的、低功耗無線網絡應用,這些要求ZigBee可以很好地滿足用戶的需求。常用的領域有:無線傳感器網絡,小范圍無線采集、路燈控制、家庭和商業建筑自動化、玩具和游戲外圍設備、家庭網絡、工業系統、遙感勘測(如自動抄表)等領域。

- 低功耗;
- 低數據量;
- 低成本;
- 使用免費頻段2.4G;
- 高抗干擾性;
- 高保密性;
- 自動動態組網;
- RS232串口速率300~230400 bps;
- 支持RS232三線標準或五線標準;
- 內置ZigBee協議棧,支持ZigBee網絡協議;
- 數據終端保持在線;
- 斷網自動重新發現功能;
- 設備之間透明傳輸或非通明傳輸可選;
- 自定義設備地址和端口號;
- 供電:+5~+12V,可根據客戶需要定制寬電壓輸入;
- 耗電:約200mW;
- 工作溫度:-40℃ ~ +85℃;
- 防護等級:IP33;

- 建立ZigBee無線網絡系統,實現RS232/RS485串口到ZigBee無線網絡通信的雙向轉換,自動組網成為一個Mesh網絡,實現規模數量的數據采集系統。

硬件
- 主頻16MHz的32Bit RISC CPU ;
- 96K內存 ;
- 硬件看門狗 ;
- RS232/RS485串口 。
串口信號
- RS232 DTE三線信號TxD, RxD, GND;
- 或者RS232 DTE五線信號TxD, RxD, RTS, CTS, GND ;
- 或者RS485信號Data+, Data-, GND。
串口通訊參數
- 數據位:5,6,7,8;
- 校驗位:奇,偶,無;
- 停止位:1,2;
- 流控:RTS/CTS, 無流控;
- 速率:50bps ~ 460.8Kbps。
軟件系統
- 內置操作系統;
- 協議棧:802.15.4,ZigBee等無線協議棧。

功能
分類 |
功能名稱 |
功能說明 |
備注 |
基本
參數 |
電壓 |
5-12V DC輸入(標準5V,寬電壓可選) |
≤200mW
|
Zigbee網絡 |
2.4GHz免費頻段 |
|
設備尺寸 |
78mm×63mm×25mm (不包括天線及安裝件) |
|
工作溫度 |
-40℃~+85℃ |
|
相對濕度 |
95%(無凝結) |
|
串口配置 |
通過外部串口可進行配置 |
|
復位功能 |
提供外部Reset接口復位 |
|
數據透明傳輸 |
將應用數據透明雙向傳輸 |
可設置1個遠程IP |
長連接模式 |
可實時連接應用服務器 |
|
短連接模式 |
可根據配置激活策略實現短連接應用服務器模式 |
根據需求選擇接口 |
串口通信速率 |
支持波特率:300-230400bps |
|
RS232/485/422 |
支持RS232/RS485/RS422通信 |
|
軟硬件看門狗功能 |
看門狗機制防止死機 |
|
網絡
功能 |
PPP協議支持 |
點對點撥號協議 |
|
ICMP協議 |
支持此認證方式 |
|
PAP認證 |
支持此認證方式 |
|
TCP層心跳 |
在TCP層實現對應用服務器的連接偵測 完備的TCP;顧C(jī)制 |
|
|
|
|
